卧式金属带锯切割设备结构设计

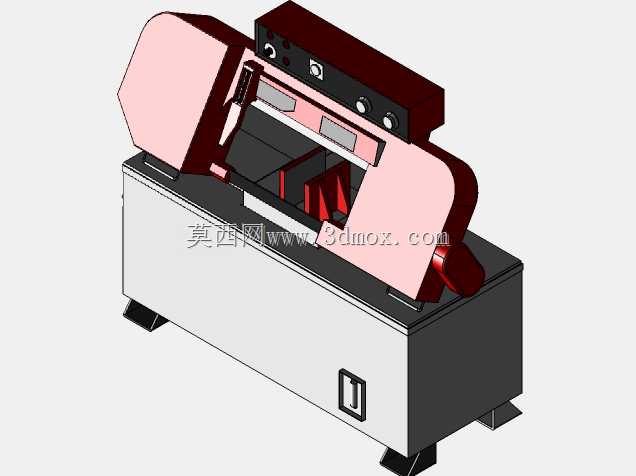

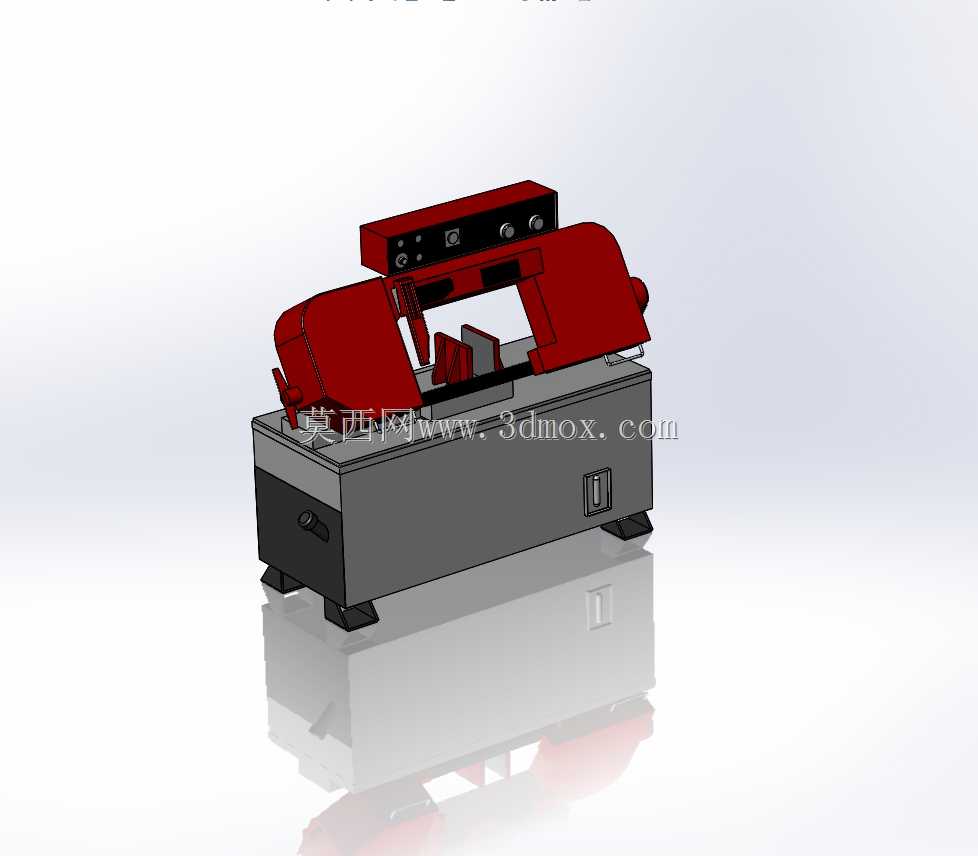

这款带锯设备主要面向机械加工车间、金属材料下料工段、钢结构预制厂等场景，承担圆钢、型钢、管材等各类金属型材的定长切断作业，是金属加工流程中首道下料工序的核心设备，能够替代传统砂轮切割、弓锯切割等低效高耗的加工方式，大幅降低下料环节的材料损耗与加工工时。设备整体采用卧式布局设计，下部为一体式焊接箱体基座，基座内部整合了切削液存储仓、锯带张紧机构、主传动系统与液压进给单元，基座底部设置四个可调式支撑脚，可在不平整的车间地面完成调平安装，避免设备运行过程中出现共振偏移，保障锯切过程的稳定性。上部锯架采用铰链式回转结构，可根据锯切需求调整进给角度，锯架外侧配备全封闭红色安全防护罩，既能够阻挡锯切过程中飞溅的切屑与切削液，避免操作人员被高温切屑烫伤，也可在锯带意外断裂时起到防护阻隔作用，降低安全事故风险。设备的工件夹持区域配备可调式液压虎钳，可根据不同截面形状的型材调整夹持范围，无论是圆形棒料、方形钢坯还是异形管材，都能实现稳固装夹，避免锯切过程中工件窜动导致锯带崩齿或切面倾斜。设计过程中充分考虑了车间日常操作的人机工程需求，操作面板设置在锯架前部上方位置，操作人员站在设备正面即可完成所有进给速度调整、锯架升降、夹持松紧的操作，无需频繁移位；锯带运行路径做了全封闭导向设计，导向臂可根据工件宽度调整间距，缩短锯带自由悬伸长度，减少锯带运行过程中的振动，提升锯切断面的平整度，降低后续铣削、磨削工序的加工余量。设备的安装边界充分适配中小型加工车间的空间布局，整体宽度控制在常规车间通道允许的设备尺寸范围内，基座侧面预留了切削液排放口与电气接线端口，无需额外改造车间管线即可完成安装部署，设备后部预留了锯带更换的操作空间，日常维护时无需挪动设备即可完成锯带更换、导向块调整等常规保养作业。液压进给系统可根据不同材质的金属材料调整进给压力，针对低碳钢、合金钢、有色金属等不同锯切对象匹配对应的进给参数，既能够保障锯切效率，也能有效延长锯带的使用寿命，减少耗材更换成本。切削液系统采用喷淋式设计，喷嘴对准锯带切削位置，可在锯切过程中持续冷却锯带，同时将切屑冲刷到基座下部的排屑区域，配套的磁性排屑结构可自动将金属切屑排出设备，减少操作人员清理设备的工作量。
