兼容Nema17规格42型脉冲步进电机结构

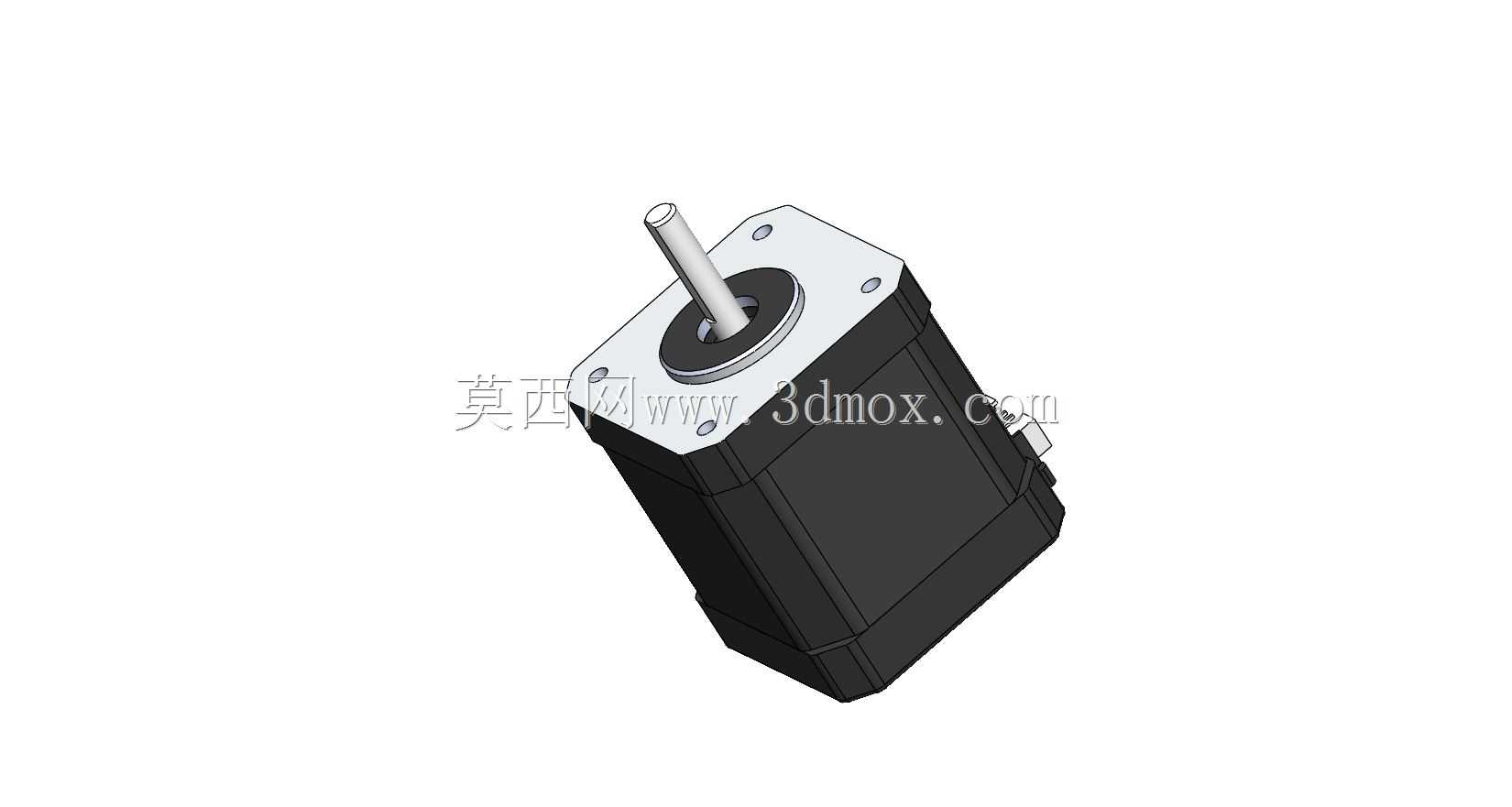

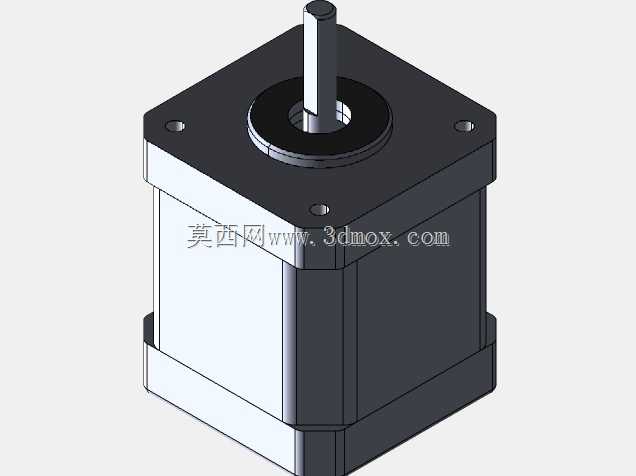

在桌面级3D打印机进给轴、小型雕刻机Z轴升降、桌面贴标机送料机构、实验室小型流体泵驱动这类对安装空间有严格限制的轻载传动场景中，42规格步进电机是应用占比最高的执行元件，本次建模的这款兼容Nema17安装标准的脉冲步进电机，完全围绕实际装机的适配需求完成结构还原。建模过程没有直接照搬厂商公开的宣传图纸，而是结合实物拆解的测量数据，对照公开的 datasheet 尺寸公差要求做投影绘制，每一处安装孔位、轴伸长度、机身台阶的尺寸都做了反复核对，避免出现装机干涉的问题。从功能特性来看，这款两相脉冲步进电机依靠脉冲信号完成角位移转换，每接收到一个完整脉冲信号就会转动对应步距角，搭配细分驱动器可以实现更高精度的位置控制，低速运行时扭矩输出平稳，不会出现明显的共振区，适合短行程、频繁启停的点位传动场景，不需要额外加装位置反馈元件就能实现开环位置控制，能大幅降低小型自动化设备的硬件成本。设计过程中优先锁定安装边界尺寸：安装法兰面严格遵循Nema17标准的42mm见方规格，四个安装孔的孔距为31mm，适配市面上绝大多数标准42电机安装座、电机支架的安装尺寸，不需要额外做转接件就能直接替换同规格的其他品牌电机；输出轴采用D型切边结构，轴径5mm，切边平面的尺寸公差控制在合理范围，不管是套同步轮、联轴器还是小型齿轮，都能保证周向固定可靠，不会出现传动打滑的问题；机身长度对应84mm规格，能在有限的安装空间内提供足够的保持扭矩，满足小型设备的负载驱动需求。建模时对机身的细节结构也做了完整还原，包括尾部的出线端防护结构、机身表面的散热筋造型、前端盖的轴承位台阶、轴伸端的卡簧槽结构，甚至机身外壳的拼接缝位置都和实物保持一致，不管是用来做设备装配的干涉检查、整机方案的效果渲染，还是做机构运动仿真的动力元件占位，都能直接调用，不需要再做额外的结构修正。做结构设计选型时，只要安装空间的法兰适配尺寸、轴伸长度预留量满足该模型的边界要求，就可以直接套用该模型完成装配布局，提前排查走线空间、连接件匹配度的潜在问题，减少实物打样阶段的反复修改成本。
