Pulsivo17HS4401步进电机结构设计

　　在桌面级3D打印机进给轴驱动、小型自动化点胶工位位移控制、桌面机械臂关节动力输出、小型传送带精准送料这类对安装空间有严格限制、对低速扭矩输出有明确要求的轻载自动化场景里，42系列步进电机一直是选型清单里的高频选项，本次呈现的17HS4401步进电机结构，完全围绕这类场景的实际安装与使用需求完成尺寸还原与结构建模。从实际使用的角度看，这类步进电机的核心作用是将电脉冲信号转化为固定步距角的角位移输出，配合对应的驱动器可实现开环状态下的精准位置控制，不需要额外加装位置反馈元件就能满足多数轻载定位场景的精度要求，相比伺服驱动方案成本更低、接线调试更简便，非常适合小批量设备开发、学生竞赛项目、小型非标设备的快速搭建。

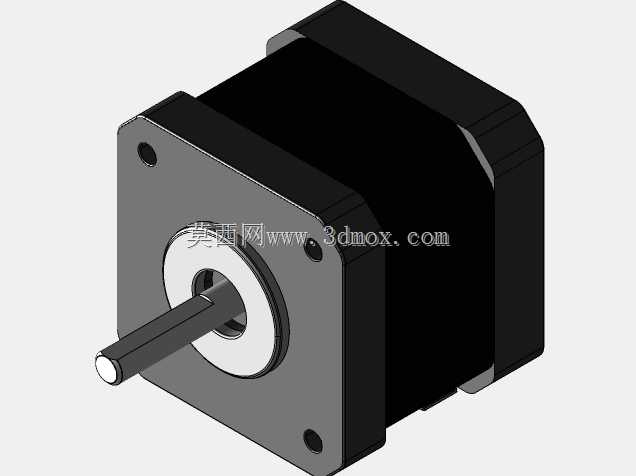

　　建模过程中首先锚定的是安装边界尺寸，这款电机的安装法兰遵循NEMA17标准，安装孔位中心距为31mm，采用M3螺纹孔作为安装固定接口，输出轴为直径5mm的D型切边轴，轴伸长度控制在24mm，这个尺寸设计可以直接适配市面上绝大多数的42电机安装支架、同步轮、联轴器，不需要额外做转接件加工，能大幅降低设备组装时的配件适配成本。电机主体的方形截面边长为42mm，机身总长度控制在40mm，这个尺寸边界在建模时做了严格的公差预留，确保模型导入装配体后不会和周边的走线槽、传感器安装位、结构钣金件产生干涉，尤其是尾部出线端的接插件位置，建模时还原了标准PH2.0端子的突出尺寸，预留了足够的接线插拔空间，避免实际装配时出现端子顶住安装板无法接线的问题。

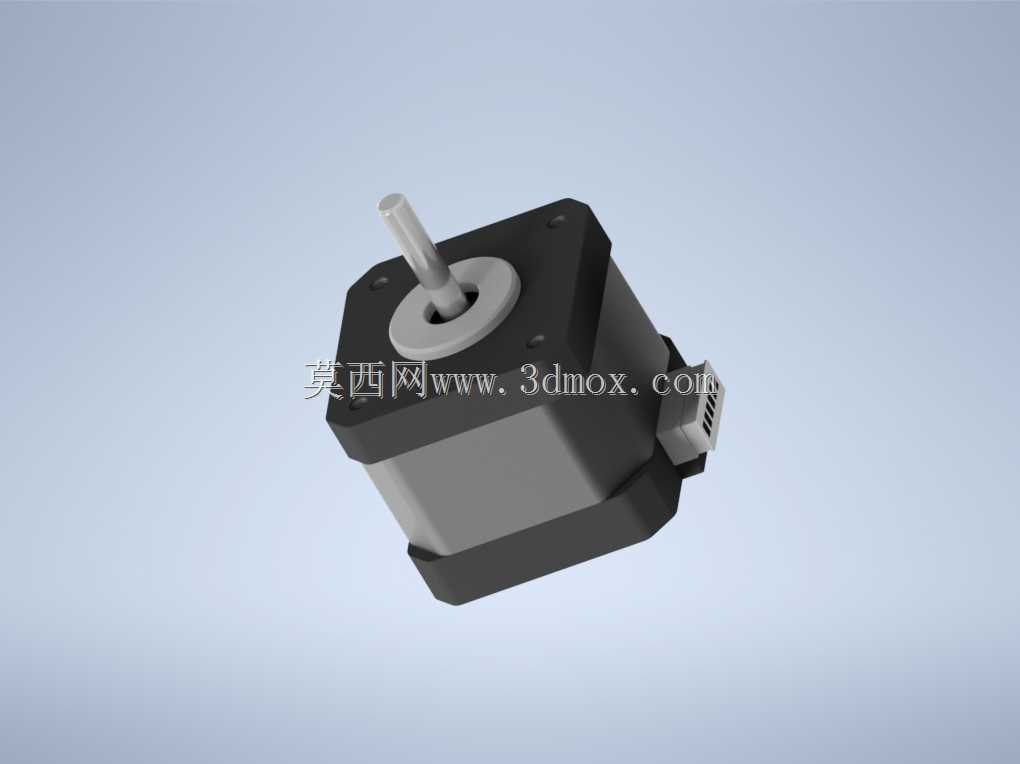

　　从功能特性的结构还原来看，模型完整呈现了步进电机的定子外壳、前端盖轴承位、输出轴定位结构、尾部出线座的细节，前端盖的轴承安装位做了同轴度的结构约束，还原了实际产品中轴承压装的台阶结构，输出轴的D型切边位置和尺寸完全匹配通用同步轮的锁紧孔尺寸，确保设计人员在做传动结构选型时，可以直接在装配体里完成同步轮、联轴器的配合装配，不需要反复核对轴的截面尺寸。机身表面的散热筋结构也做了等比例还原，虽然这类小扭矩步进电机的发热不算严重，但散热筋的结构尺寸会直接影响电机的实际安装干涉校验，尤其是在多电机紧密排布的多轴设备里，相邻电机的散热筋间隙如果预留不足，很容易出现装配时的硬干涉。

　　设计思路上完全遵循实物逆向的建模逻辑，没有做多余的结构简化，所有和装配相关的尺寸都按照实物的实测值做了参数化约束，比如安装孔的深度、前端盖的突出厚度、输出轴的台阶位置、尾部接插件的针脚间距，这些细节都是结构设计人员在做整机装配时最容易忽略、却最容易导致装配失败的点。不同于很多只做外形示意的电机模型，这个模型的所有配合面都做了可用于装配的几何约束，导入常用三维软件后可以直接添加配合关系，完成整机的装配校验，比如在做3D打印机的X轴滑车设计时，可以直接把这个电机模型调入装配体，核对电机和同步带轮的中心高、和滑车钣金的安装贴合度、和限位开关触发拨片的位置关系，不需要再单独找电机样本核对尺寸，能大幅缩短结构设计的周期。

　　在实际选型参考层面，这个模型的尺寸还原度可以支撑设计人员完成安装结构的详细设计，不需要担心模型尺寸和实物不符导致的加工件报废问题，尤其是对于做小型非标设备的工程师来说，很多时候不会专门去申请电机实物做尺寸测绘，直接调用精准的三维模型就能完成整个安装结构的设计，等加工件完成后再采购电机装配，能大幅压缩项目的开发周期。另外模型还原的出线方向也和实物保持一致，尾部的接插件朝向机身侧面，这个细节在做走线设计时非常重要，如果模型的出线方向不对，很容易导致设计的走线槽位置和实际出线方向冲突，出现线缆弯折半径不足、线缆被运动部件剐蹭的问题。

　　从应用适配性来看，这款电机的扭矩参数适配0.4Nm以内的轻载驱动场景，除了常见的3D打印机、小型雕刻机进给驱动，还可以用于小型电动滑台的驱动、自动售货机的货道推送机构、小型摄像头云台的旋转驱动、电子设备的自动翻盖机构，这类场景的共同特点是负载不大、对定位精度有一定要求、安装空间紧凑，不需要过大的动力输出，42系列的这个尺寸规格刚好能在扭矩输出和安装体积之间找到最优的平衡。建模时也考虑了不同设计场景的调用需求，模型的各个特征做了分层管理，设计人员可以根据自己的需要隐藏不需要的特征，比如在做整机布局示意的时候，可以隐藏尾部的接插件细节，只保留主体外形做布局校验，在做详细结构设计的时候，再显示所有细节做干涉检查，适配不同设计阶段的使用需求。
