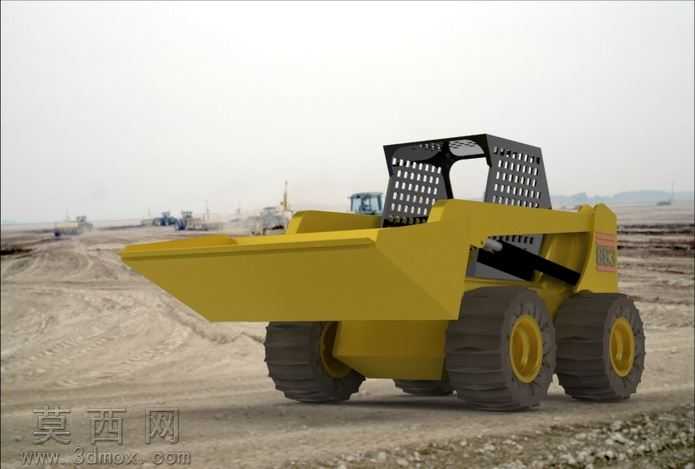

山猫滑移装载机三维结构设计作品

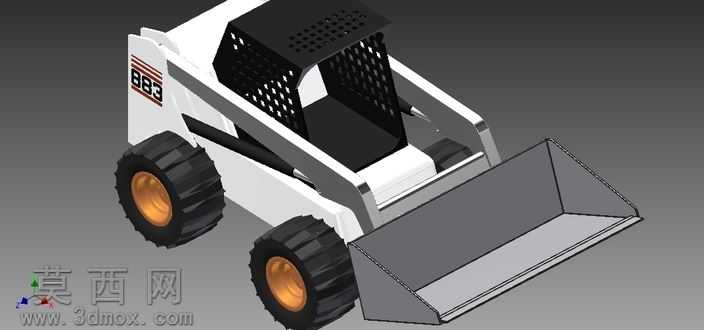

本作品为山猫滑移装载机的三维数字化建模成果，建模过程依托三维设计软件完成全参数化构建，首先从整机布局基准入手，确定滑移装载机的轮距、轴距以及工作装置的铰接点位，搭建整机的骨架草绘作为后续特征建模的定位参照。外观覆盖件部分，采用实体拉伸与曲面修剪结合的方式还原驾驶室防护结构，顶部的格栅散热区域通过阵列特征完成密集孔洞的排布，既保证视觉上的真实感，也控制了整体模型的面数冗余。行走系统部分，对橡胶轮胎的胎面花纹做了简化特征处理，轮毂部分还原了原厂的橙色涂装对应的结构造型，轮胎与轮辋的装配关系完全按照实车的配合间隙设定，可直观呈现行走机构的装配逻辑。前端工作铲斗采用薄壁实体建模，还原铲斗的刃口、加强筋以及背部与动臂连接的铰接耳板结构，动臂部分的弯折造型通过扫掠与布尔运算完成，准确还原动臂从车身两侧延伸至前端铲斗的支撑结构，铰接位置的销轴、衬套细节也做了对应建模，能够清晰展示工作装置的连接关系。材质渲染阶段，为车身覆盖件赋予哑光白工程漆材质，驾驶室防护网赋予哑光黑金属材质，轮胎赋予深黑色橡胶材质并调整粗糙度参数模拟橡胶的磨砂质感，轮毂赋予亮橙色金属漆材质，铲斗部分赋予低饱和度的灰色金属材质并添加轻微的磨损质感参数，提升整体渲染的真实度。结构设计上严格遵循滑移装载机的真实结构逻辑，车身两侧的行走轮采用独立布局，为滑移转向的功能演示预留了运动仿真的结构基础，驾驶室的开放式防护结构既还原了山猫装载机的经典造型，也能清晰展示内部的操作空间布局，整机所有部件的装配约束均按照实际装配关系设定，可支持后续的干涉检查、运动仿真等拓展应用。建模过程中对非核心的内部管路、线路做了合理简化，在保证外观结构完整准确的前提下，优化了模型的整体数据量，兼顾展示效果与使用流畅度，能够直观呈现小型滑移装载机的整体构造与设计特点。
