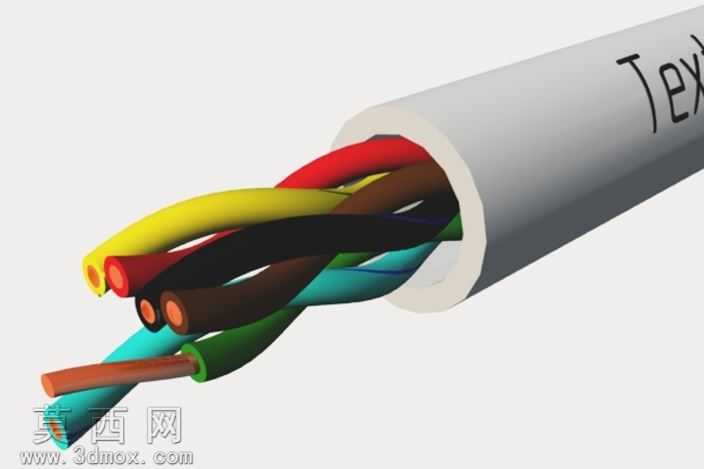

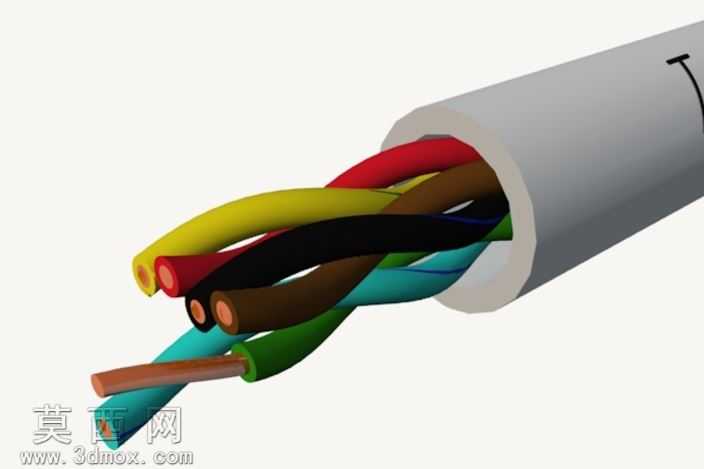

多芯绞合电力电缆结构展示三维模型

本模型为多芯绞合电力电缆的剖视展示三维模型，建模阶段采用参数化设计思路，首先构建电缆外护套的基础圆柱实体，通过抽壳命令预留出内部线芯的容纳空间，外护套表面添加印刷标识纹理，还原真实电缆的外观细节。内部线芯部分按照标准电力电缆的绞合排布规律，先分别建立每根独立线芯的导体与绝缘层实体：导体部分采用圆柱实体模拟铜质线芯，端面添加细微的端面纹理还原铜材截断后的质感；每根导体外部包覆不同色彩的绝缘层，分别设置红、黄、黑、棕、蓝、绿等差异化配色，便于区分不同线芯的功能属性。线芯绞合结构通过螺旋扫描命令实现，按照固定绞距参数将多根线芯沿电缆中心轴螺旋排布，精准还原多芯电缆绞合后紧凑的内部结构，同时在剖视端口处将外护套做截断处理，完整露出内部线芯的排布形态，清晰展示电缆从外护层到内部导体的层级结构。材质渲染阶段，外护套采用哑光灰色PVC材质，添加轻微的表面粗糙度参数模拟橡塑材质的磨砂质感，表面印刷标识采用深灰色哑光油墨材质，还原真实电缆的印字效果；线芯绝缘层分别赋予对应色彩的半哑光橡塑材质，调整不同颜色的色相饱和度，既保证色彩区分度又避免色彩过于刺眼；内部铜导体赋予紫铜金属材质，添加轻微的反射参数与表面细微划痕纹理，还原铜材的金属质感与加工痕迹。渲染时采用柔和的侧方打光方案，在电缆剖视端口处设置补光，突出内部线芯的层次结构，避免阴影遮挡结构细节，整体渲染效果写实逼真，可直观展示多芯电力电缆的内部构造，可用于电力线材结构教学、线缆产品展示、电气布线方案演示等场景，模型结构完整，层级关系清晰，各部件可单独拆分编辑，能够满足不同场景下的使用需求。
