可换向旋转式物料输送设备结构模型

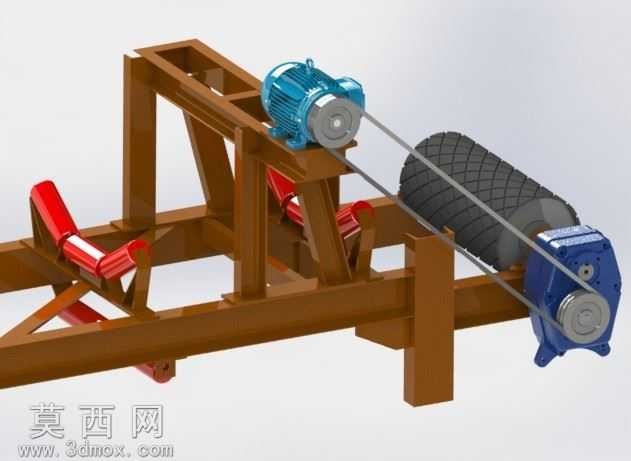

本模型为旋转式输送机三维设计成果，建模阶段采用自底向上的装配设计思路，先完成各个独立零部件的参数化建模，再通过配合约束完成整体装配，确保各部件运动逻辑符合实际机械运行规律。建模过程中对机架部分采用焊接钢结构的等效建模处理，还原了型材拼接的支撑结构，对承重部位的加强筋、连接角码都做了精细化还原，保证结构强度表现与实际设备一致。传动系统部分还原了驱动电机、传动连杆、带轮组件的装配关系，对电机的安装座、张紧调节结构都做了可动性约束设置，能够模拟设备运行时的动力传递路径。输送承载部分采用了辊筒搭配柔性输送带的结构设计，端部换向结构做了圆弧过渡处理，能够实现物料在输送过程中的转向输送需求，避免物料在换向位置出现卡滞、掉落的问题。渲染阶段对不同部件赋予了差异化材质：机架部分采用哑光棕褐色防锈漆材质，还原工业设备的涂装质感；驱动电机采用蓝灰色金属烤漆材质，表现电机外壳的铸造质感；输送带采用黑色防滑橡胶材质，添加了表面纹理细节提升真实感；传动连杆、辊筒等运动部件采用亮面金属材质，区分加工件与结构件的视觉差异。设计过程中重点考量了设备的空间布局合理性，将驱动组件布置在机架侧方位置，既方便后期维护检修，也避免动力部件与输送路径产生干涉，同时对旋转换向部位的转动半径做了参数化校核，确保输送过程中物料运行轨迹平稳，不会出现偏移洒落的情况。整体模型装配层级清晰，各部件配合关系准确，既可以作为非标输送设备的设计参考模板，也可用于工业场景的可视化演示素材，能够直观展现旋转式输送机的结构组成与运行原理。
