链法兰滚子输送机构三维设计

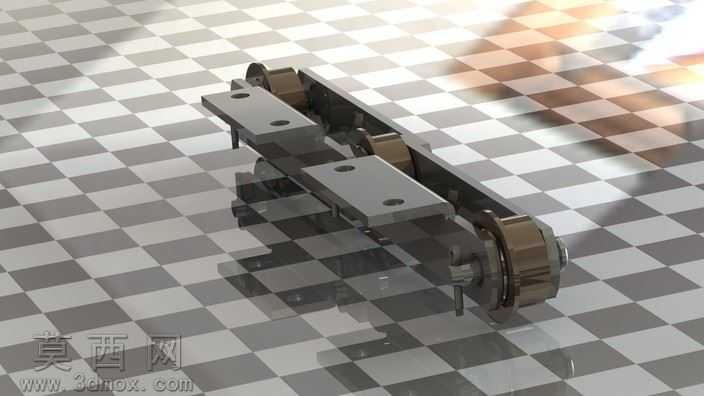

本作品为链法兰滚子输送机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对输送链的链节、带法兰安装板、滚子、销轴等核心零件进行单独建模，严格遵循机械设计标准设定各零件的尺寸公差与配合关系，确保装配后无干涉、运动逻辑符合实际工况。渲染阶段采用棋盘格地面作为展示基底，搭配柔和的顶光与侧光组合，精准还原金属零件的材质质感：链板部分赋予哑光冷轧钢材质，表现出金属表面细腻的磨砂纹理与轻微反光特性；滚子部分添加了金属镀层的高反光材质，模拟工业输送辊子表面的硬化处理效果；法兰安装板则做了倒角与圆角细节处理，还原实际机加工零件的边缘工艺特征。结构设计上，该输送机构采用双侧链传动布局，每间隔固定链节位置安装带法兰的承载安装板，可用于固定输送载具或直接承托工件，滚子作为链传动的滚动支撑部件，既承担链条与导轨间的滚动摩擦降低运行阻力，又通过法兰结构实现链条的横向限位，避免输送过程中链条脱轨。设计思路围绕中轻型工件的平稳输送需求展开，兼顾结构可靠性与装配便捷性，所有销轴与链板间采用间隙配合模拟实际转动副，装配完成后可直接进行运动仿真验证，验证链条运行时的张紧度、滚子转动流畅度以及安装板的运行轨迹平直度，确保模型可直接用于后续的工程出图、方案演示或3D打印验证。材质搭配上区分了不同功能零件的视觉表现，让使用者可快速区分承载部件、传动部件与转动部件，整体渲染效果突出工业机械的精密质感与结构合理性，完整还原了链法兰滚子输送机的核心结构特征与工作原理。
