铅笔生产在线质量检测输送装置

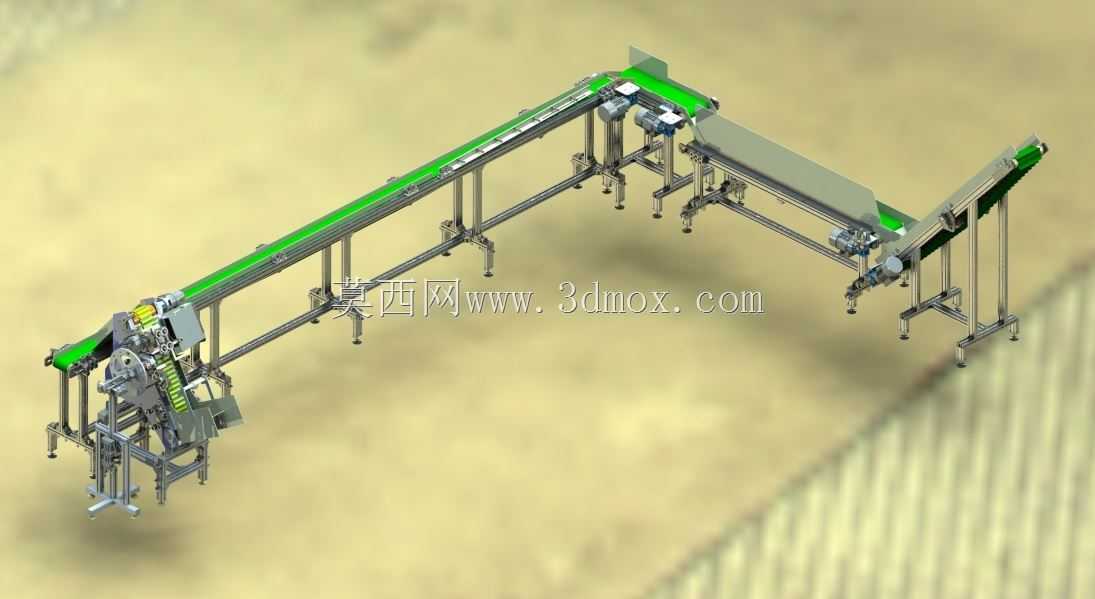

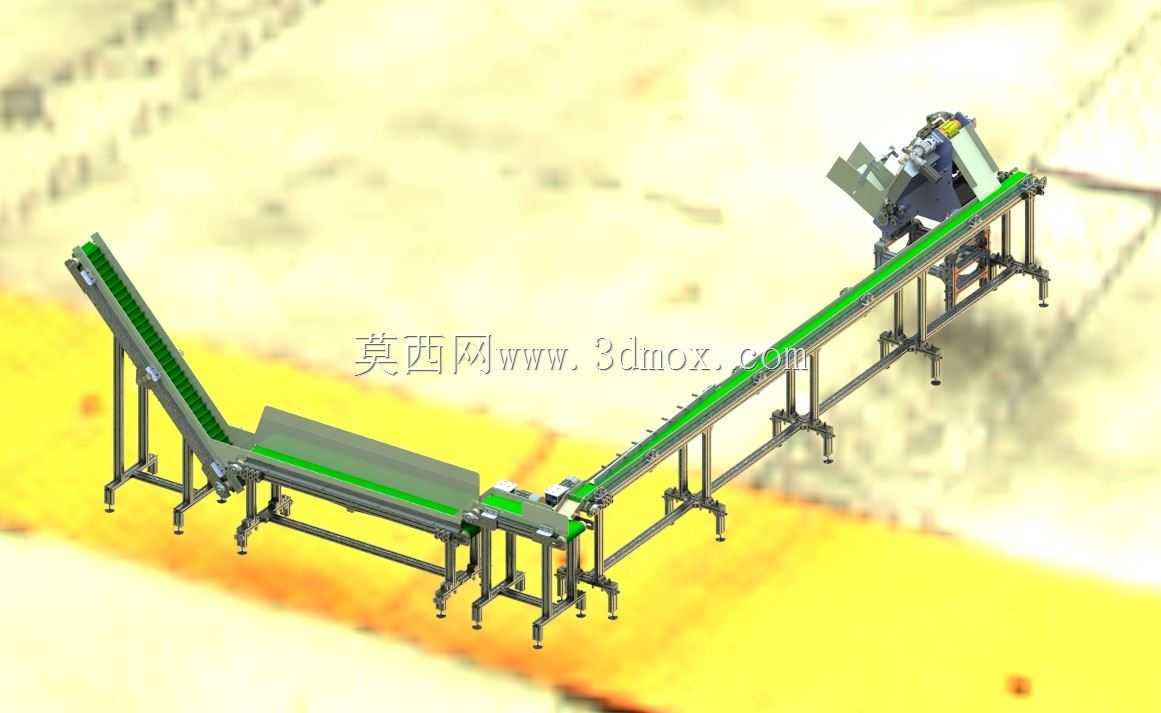

该设备主要面向铅笔制造行业的成品终检工序场景，适配铅笔生产后端的在线质量筛查需求，可直接衔接在铅笔涂装、印刷工序的出料端，替代传统人工目检的作业模式，解决人工检测效率低、漏检率高、标准不统一的行业痛点，实现铅笔成品从出料到分拣全流程的自动化输送与质量判定。设备整体采用折线式输送布局，由多段独立的皮带输送单元拼接组成，包含水平长距离输送段、转角换向段、倾斜爬坡出料段三个功能区段，各段输送线均采用食品级绿色防滑PVC皮带作为承载面，皮带两侧设置可调式不锈钢导向挡边，可根据铅笔的长度规格灵活调整挡边间距，避免输送过程中铅笔出现偏斜、掉落、堆叠的情况，保障待检铅笔能够以单支排列、轴向平行于输送方向的稳定姿态进入检测工位。在水平输送段的起始位置集成了视觉检测模组，搭载高清摄像头与配套的打光组件，可对经过的铅笔表面印刷质量、涂装瑕疵、外形尺寸偏差、端面平整度等质量项进行逐支扫描采集，检测数据实时传输至后台质控系统，对不合格品进行位置标记。设备的机架整体采用304不锈钢方管焊接成型，支脚配置可调节高度的防滑脚杯，可根据车间现场的地面平整度调整整机水平度，适配不同高度的上下游设备对接需求，各输送单元的驱动电机均采用独立的变频调速设计，可根据前端产线的出料速度灵活调整输送速率，输送速度调节范围覆盖0.2m/s至1.2m/s，可适配不同产能规模的铅笔生产线。转角换向段采用特制的小半径转角输送结构，在有限的车间空间内实现输送方向的90度转向，无需额外增加转接机构，大幅压缩设备的整体占地面积，倾斜爬坡段的末端设置导向出料滑槽，可将完成检测的铅笔按照合格、不合格的分类结果分别导流至对应的收集容器内，实现合格品与不合格品的自动分流。整套设备的设计充分考虑了文具生产车间的清洁维护需求，所有与产品接触的部件均采用易拆卸、易擦拭的结构设计，日常维护时无需专用工具即可快速完成皮带清洁、导向件调整等操作，设备的走线全部内置在机架管材内部，外观整洁无外露线缆，避免生产过程中的粉尘、漆雾附着在线缆表面造成的安全隐患，同时各运动部件均设置了透明防护挡板，在不影响观察设备运行状态的前提下，避免操作人员误触运动部件造成安全事故。
