Arduino Pro微型3.3V开发板结构设计

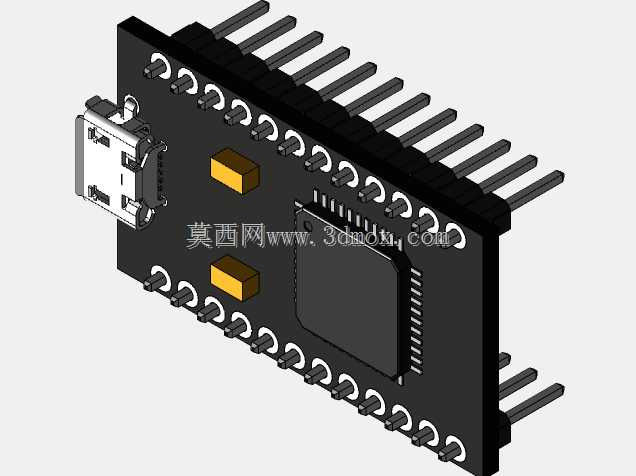

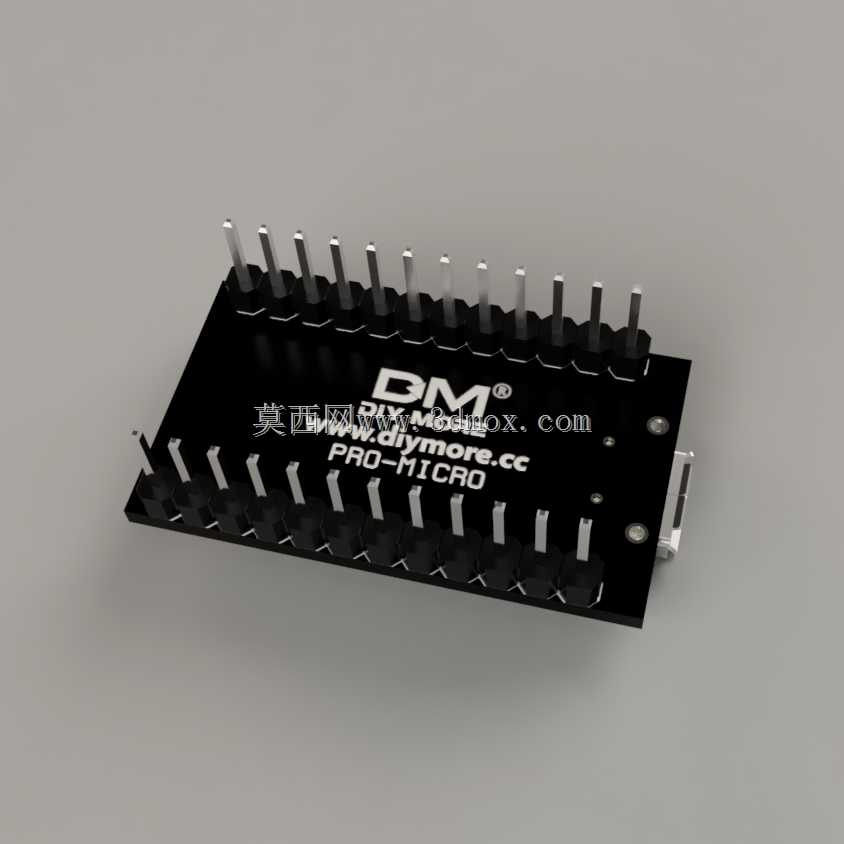

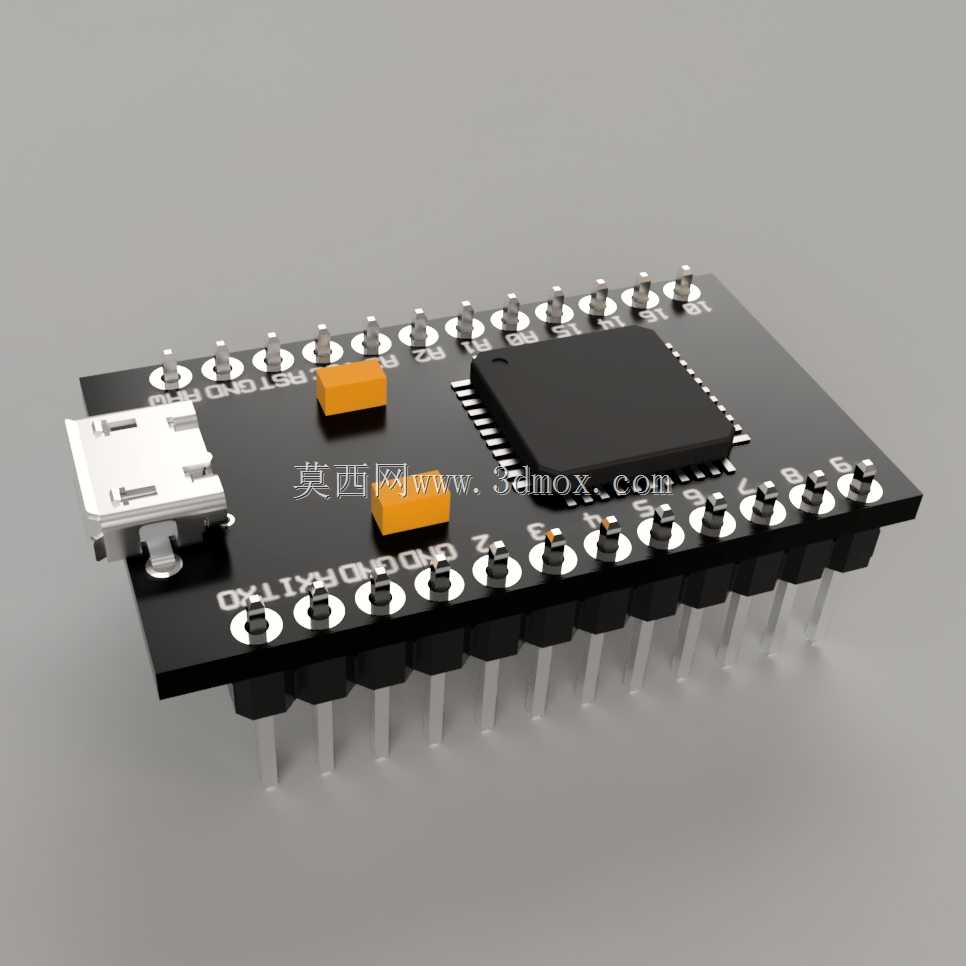

这款Arduino Pro微型3.3V控制板的三维结构设计，主要面向嵌入式开发、小型智能硬件制作、开源电子项目搭建等应用场景，是创客群体、电子工程师开展原型验证、小型智能设备开发时常用的核心控制载体。该控制板核心功能是作为低功耗微型控制核心，为各类小型电子项目提供运算处理、外设接口连接、程序烧录运行的硬件支撑，适配3.3V供电的低功耗外设，可直接对接各类传感器、小型执行器，完成数据采集、逻辑运算、指令输出等核心控制任务，广泛适用于可穿戴设备原型、小型环境监测节点、桌面迷你创意装置、教学实验套件等场景的核心控制需求。在设计思路上，该模型还原了控制板的核心组件布局，优先还原板上最高的核心元器件结构，省略非必要的细微冗余结构，既保证结构辨识度满足装配验证需求，又控制模型复杂度适配快速装配仿真的使用需求。外形设计上采用紧凑的长条形板型，板边排布两排直插排针作为对外接口，排针间距严格遵循通用2.54mm标准间距，可直接适配通用面包板、杜邦线连接以及定制化载板的焊接安装；板载Micro USB接口位于板端侧边，接口突出板面的高度、接口的开口尺寸都做了精准还原，可直接匹配常规Micro USB数据线的插拔空间验证，避免装配时出现接口干涉问题。板上核心主控芯片采用方形贴片封装布局，两个橙色复位按键、电容元件的高度与位置都按照实际元件的安装高度还原，能够清晰呈现板上元件的高度差，在进行外壳设计、堆叠安装时可直接参考各元件的高度边界预留安装空间，避免出现元件与外壳、上层板件的挤压干涉。排针引脚伸出板面的长度也按照常规直插排针的焊接后长度还原，可用于验证焊接后引脚与下方安装面的安全距离，适配不同厚度的安装底座设计需求。整个结构设计可直接用于控制板的外壳定制、安装支架设计、多板堆叠装配仿真，帮助开发者在开模或制作实物前提前验证安装适配性，减少实物打样的反复调整成本，也可用于教学演示中直观展示微型控制板的元件布局与结构组成。
