9mm绝缘轴立式可调旋转电位计结构

这款9mm绝缘轴立式电位计，是电子电路调控场景中应用极为广泛的基础电子元件，常见于各类消费电子、工业控制板卡、音频调控设备、小型家电的参数调节回路中，承担着分压、变阻、信号增益调节、音量控制、参数阈值设定等核心功能，是模拟信号调控链路里不可或缺的基础部件。在日常的电子设备应用中，这类电位计往往直接焊接在PCB电路板上，用户通过旋转顶部的绝缘轴，改变内部碳膜或者金属刷片的接触位置，从而实现输出电阻值的连续变化，最终完成对电路参数的线性调节，比如音响设备的音量旋钮、小型仪器的参数微调旋钮、调光设备的亮度调节旋钮，很多都采用这类结构的电位计作为核心调控部件。

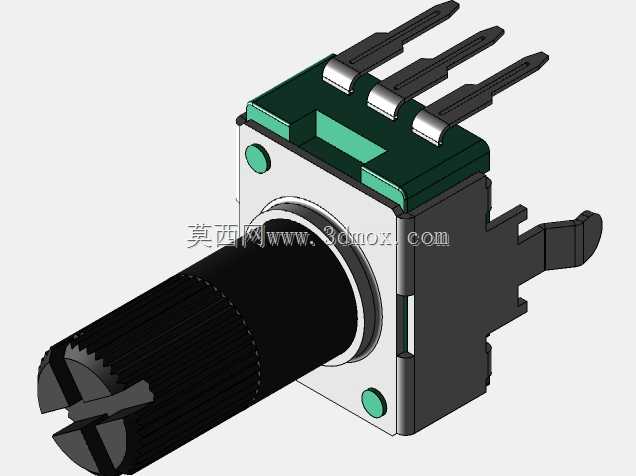

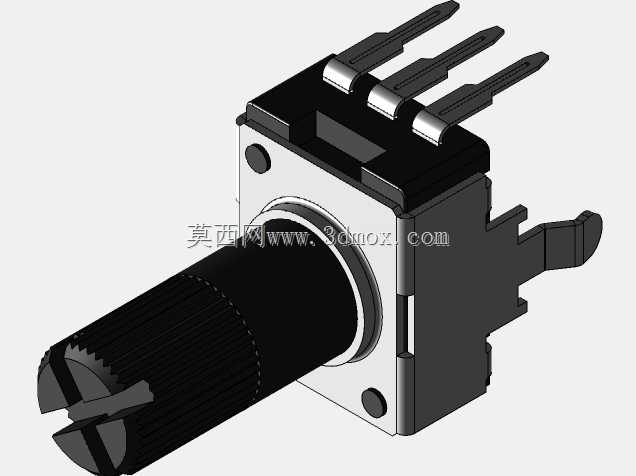

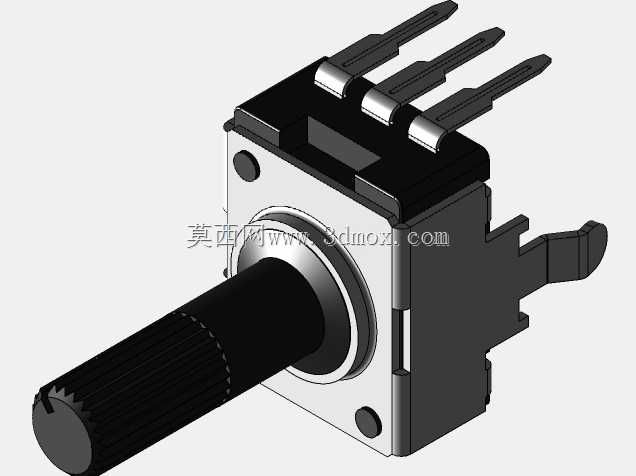

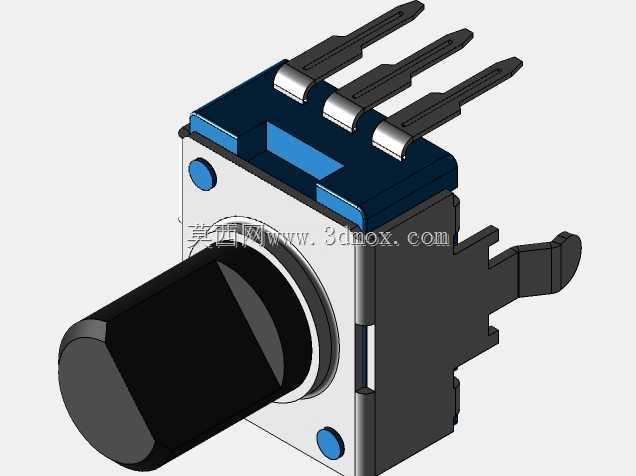

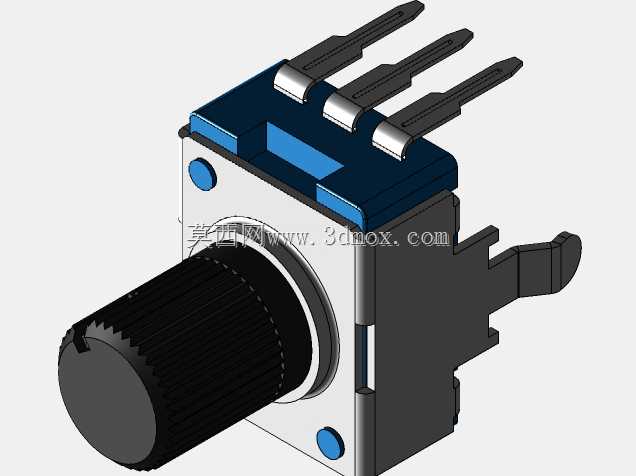

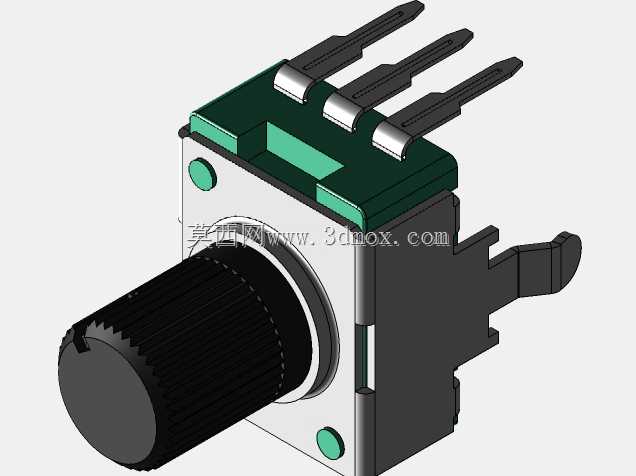

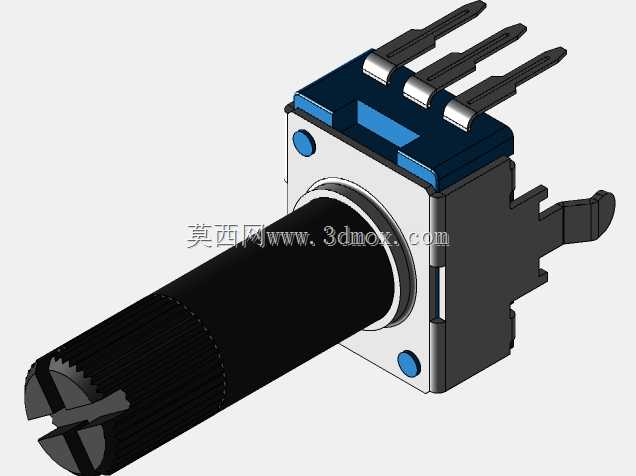

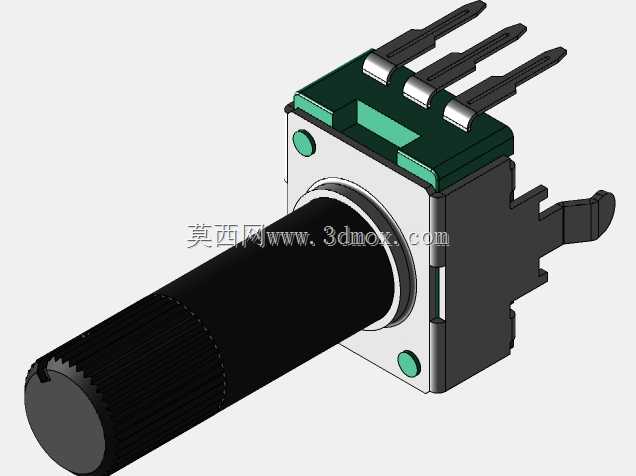

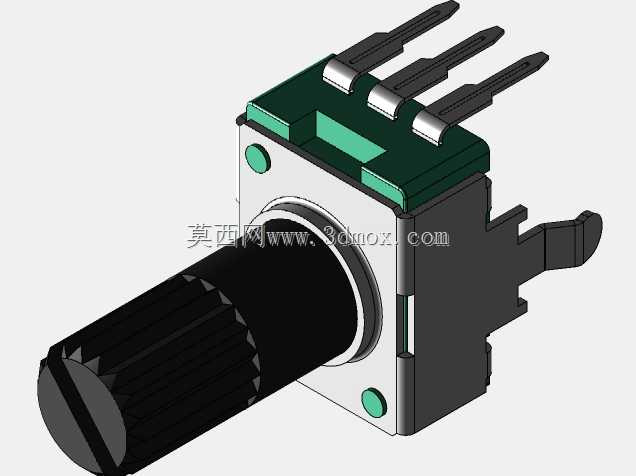

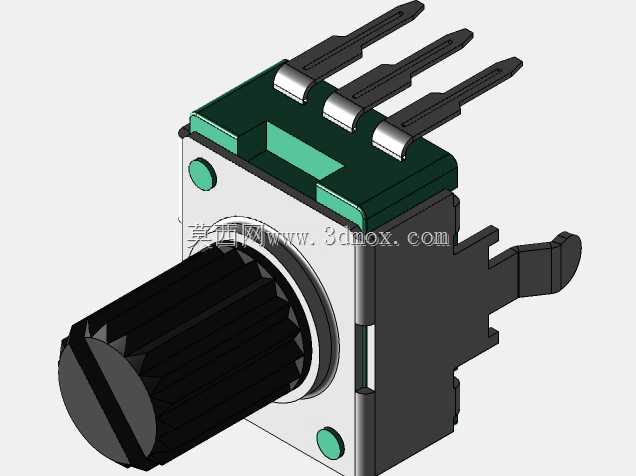

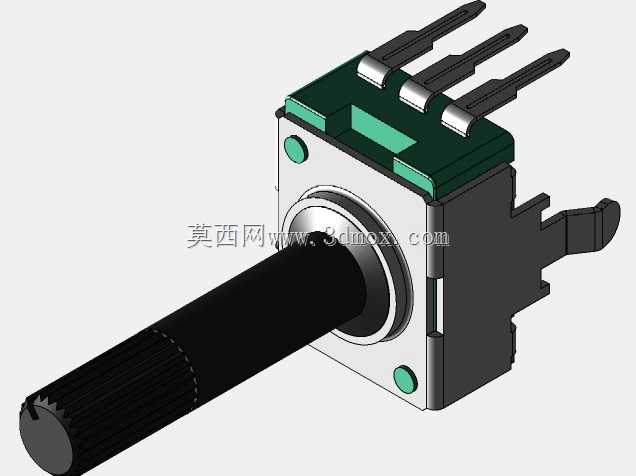

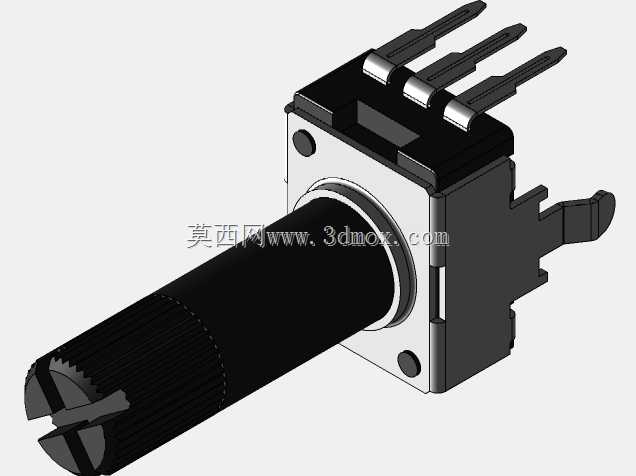

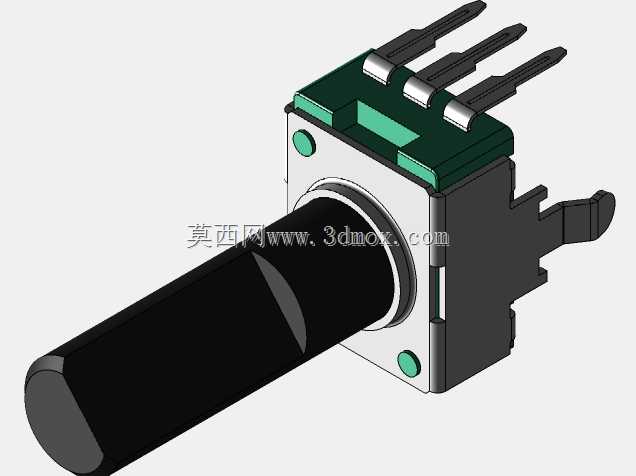

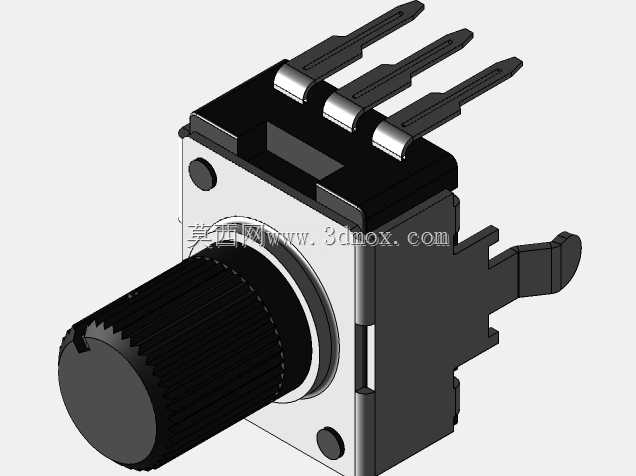

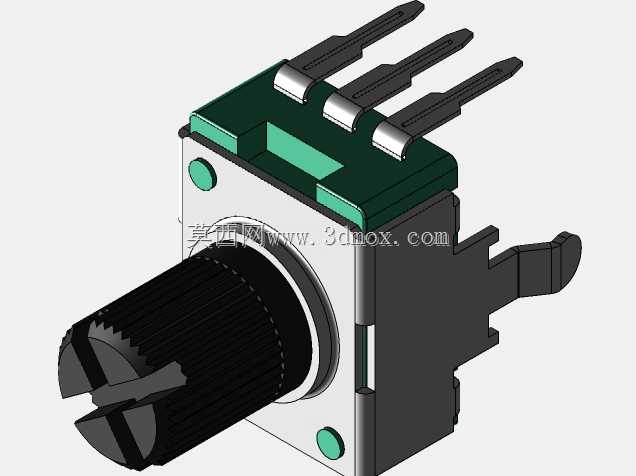

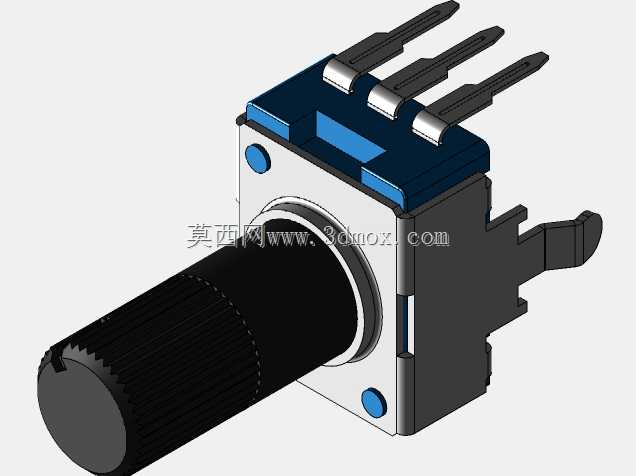

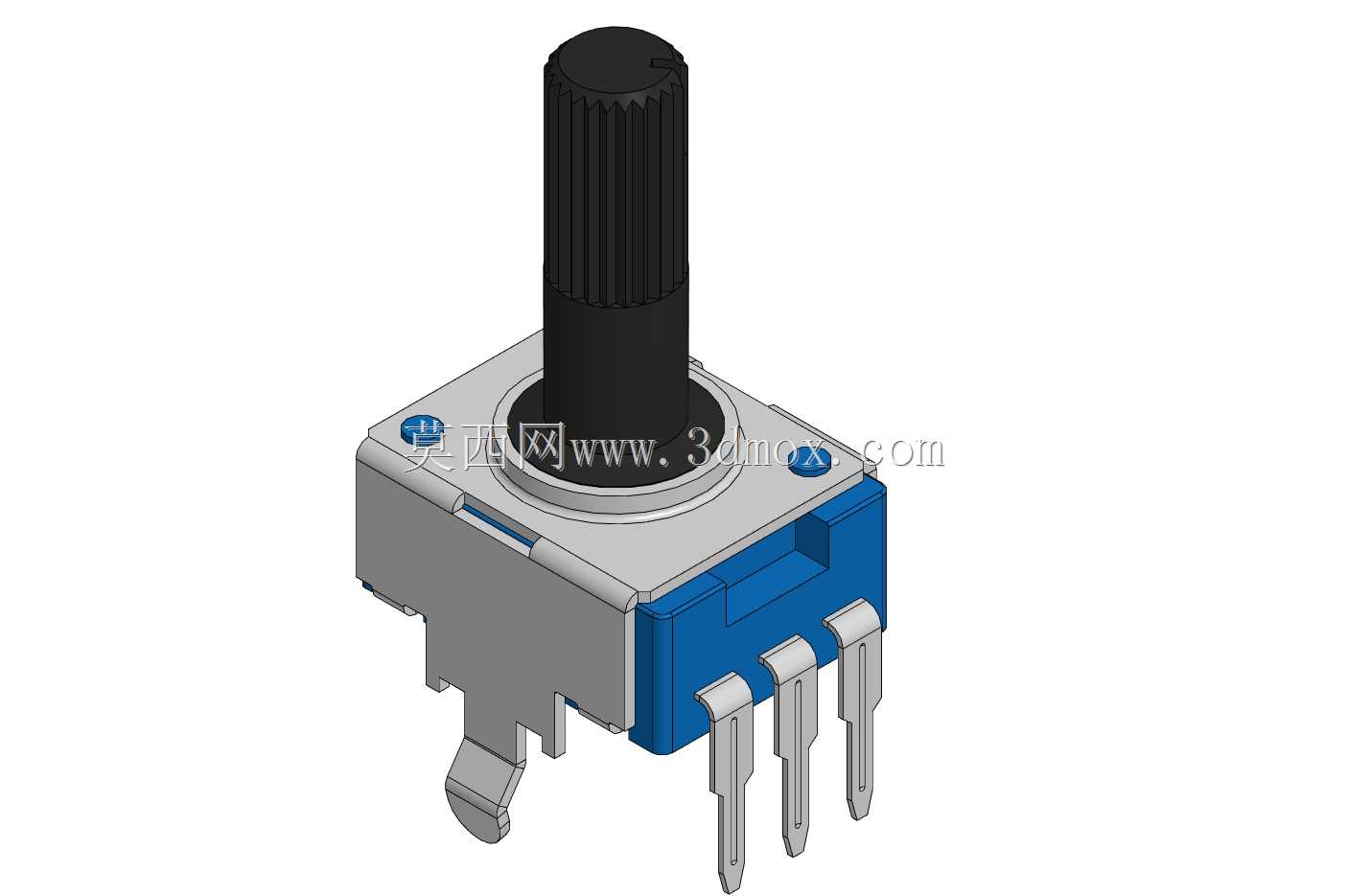

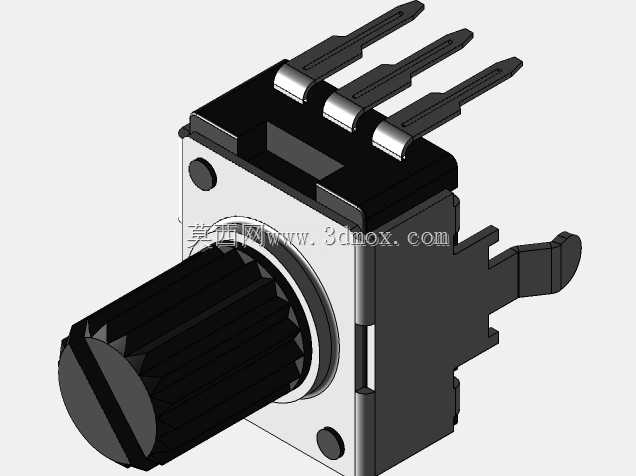

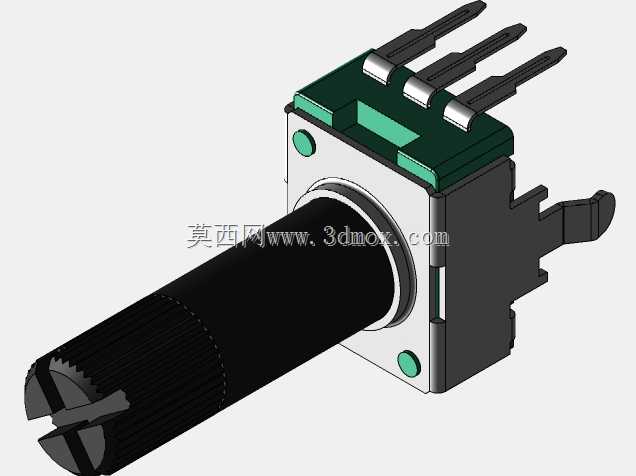

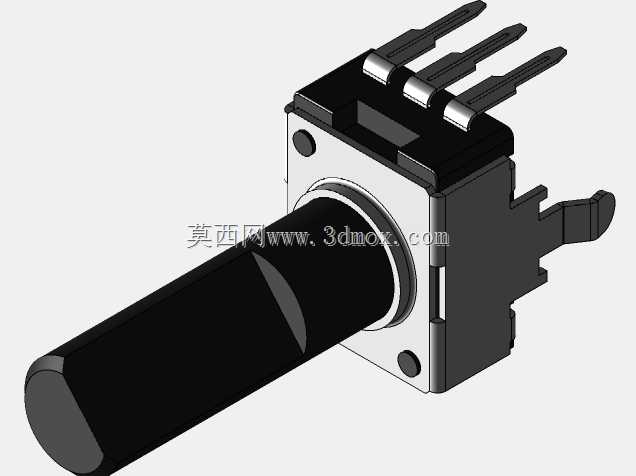

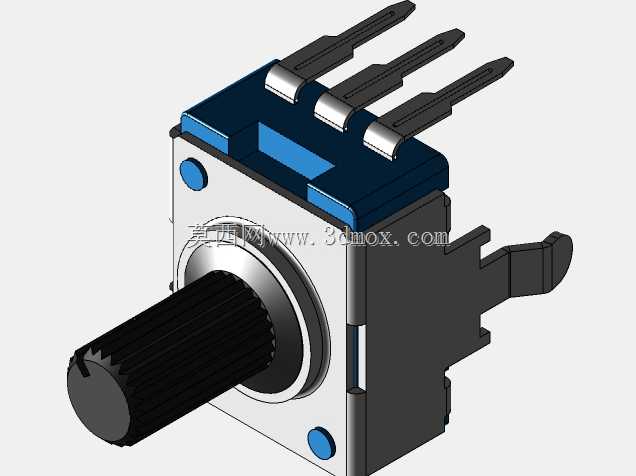

从产品功能特性来看，这款电位计采用绝缘轴设计，轴体本身具备良好的电气绝缘性能，能够有效避免调节过程中人体静电或者外部导电介质接触到内部电路，提升设备使用的安全性与抗干扰能力；顶部调节的操作方式，适配设备面板正面安装的使用需求，用户无需拆解设备即可完成参数调节操作。产品提供多种轴长规格可选，覆盖15mm、20mm、25mm等不同长度，能够适配不同厚度的设备面板、不同高度的旋钮安装需求，不管是薄款的便携消费电子，还是面板厚度较大的工业控制设备，都能找到适配的轴长规格；车身部分提供蓝色、黑色等不同配色选项，方便生产端做物料区分或者设备内部的视觉标识。

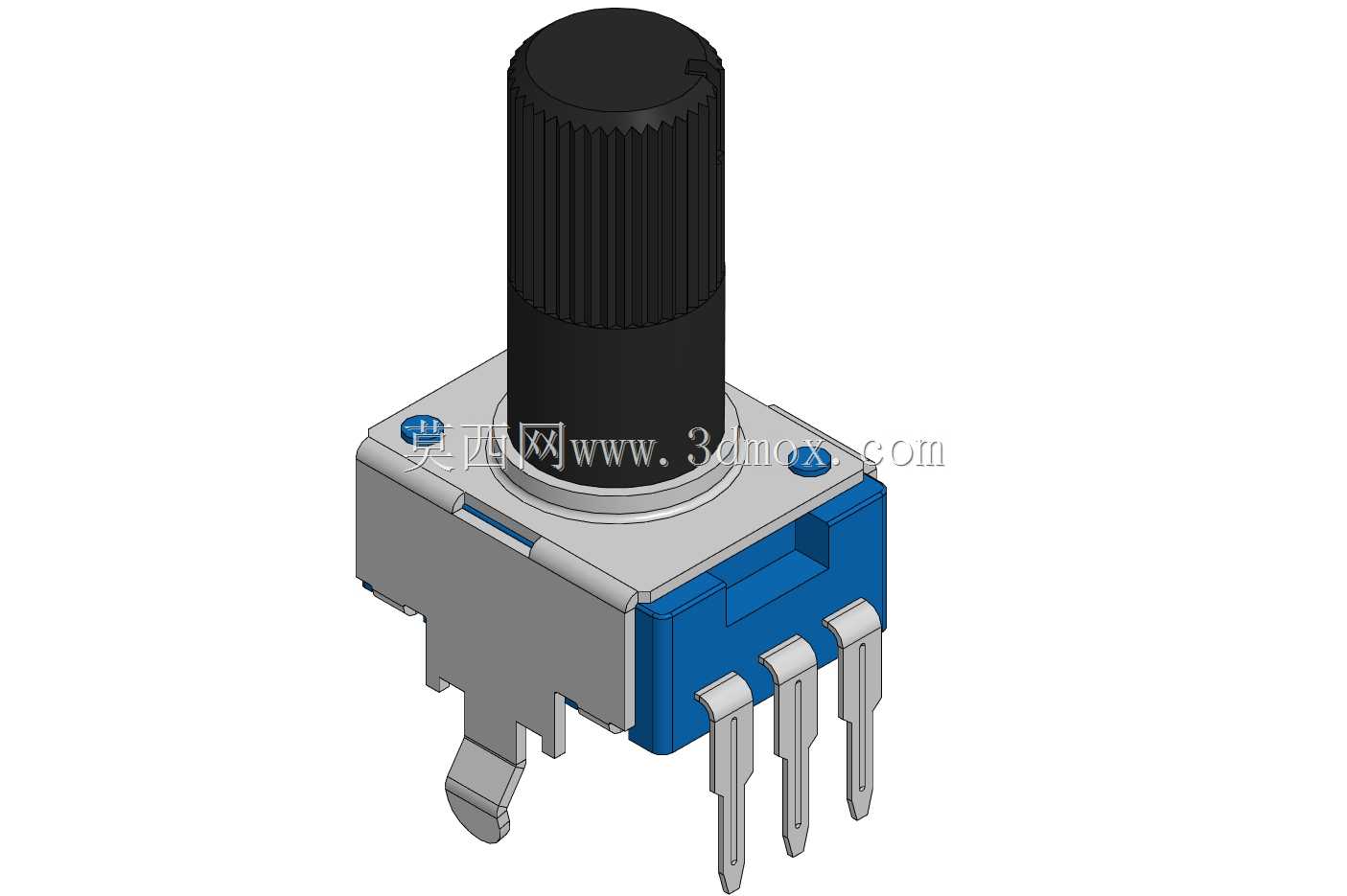

在设计思路上，这款电位计采用立式安装结构，引脚采用直插式设计，适配常规波峰焊、手工焊等PCB焊接工艺，安装后元件主体垂直于电路板平面，能够最大程度节省PCB板的平面占用空间，对于布局紧凑的小型电子设备来说十分友好。轴体的滚花设计，能够提升旋钮安装后的摩擦力，避免旋钮使用过程中出现打滑空转的问题；金属固定引脚搭配定位卡扣结构，焊接后能够牢牢固定在电路板上，承受多次旋转调节的外力也不会出现松脱移位的问题。

从外形尺寸与安装边界来看，这款电位计主体基座尺寸为9mm见方，属于小型化的电位计规格，安装时需要在PCB上预留对应间距的引脚焊盘，三个信号引脚的节距为2.5mm，符合通用电子元件的引脚间距标准，无需定制特殊焊盘即可完成布局；立式安装后，元件在电路板上的投影面积极小，仅需预留9mm见方的板面空间，轴体向上延伸的高度可根据所选轴长匹配对应面板开孔，面板开孔仅需匹配轴体直径即可，安装边界清晰，能够帮助结构设计人员快速完成设备面板与PCB布局的匹配设计，减少适配调试的工作量。
