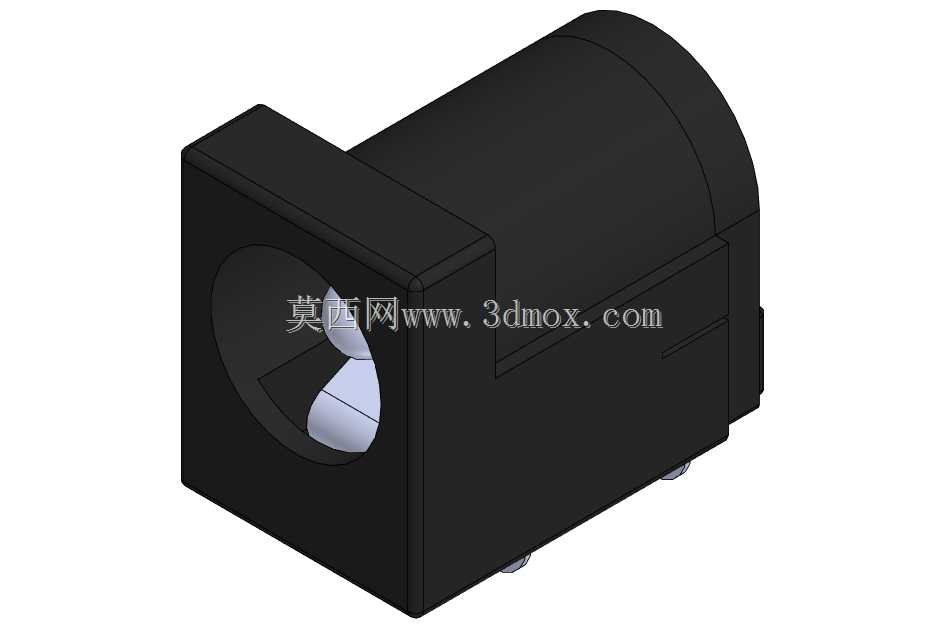

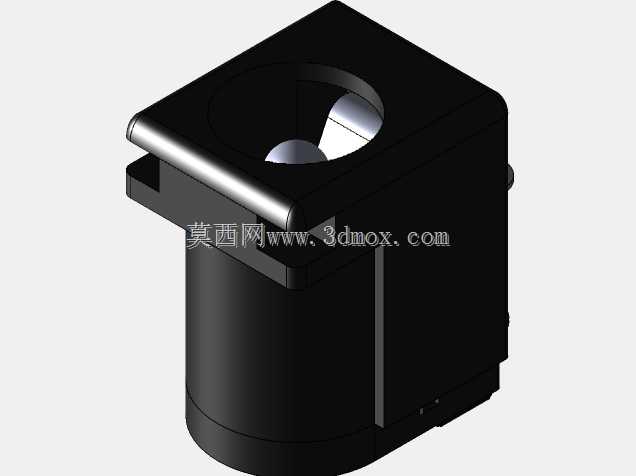

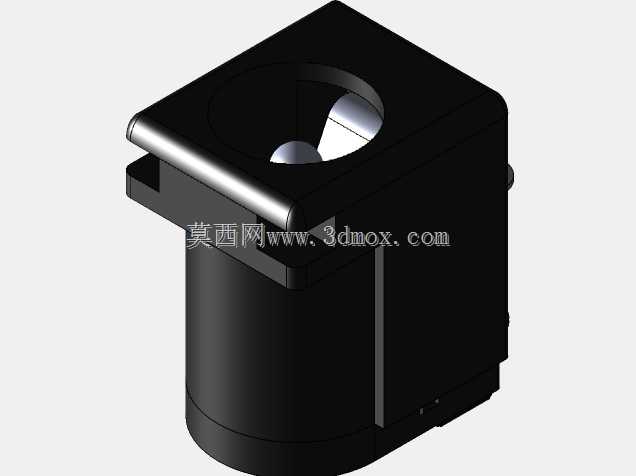

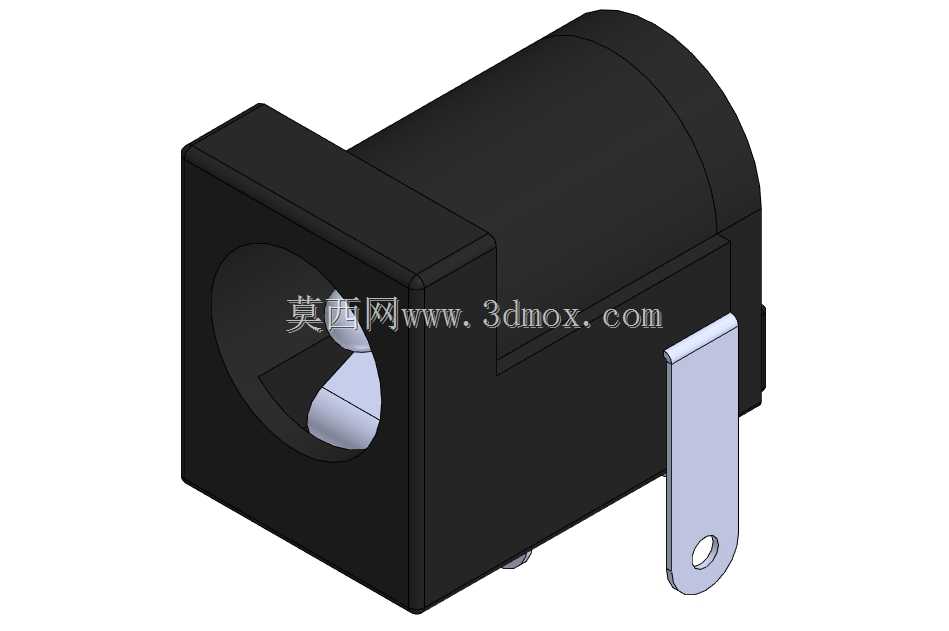

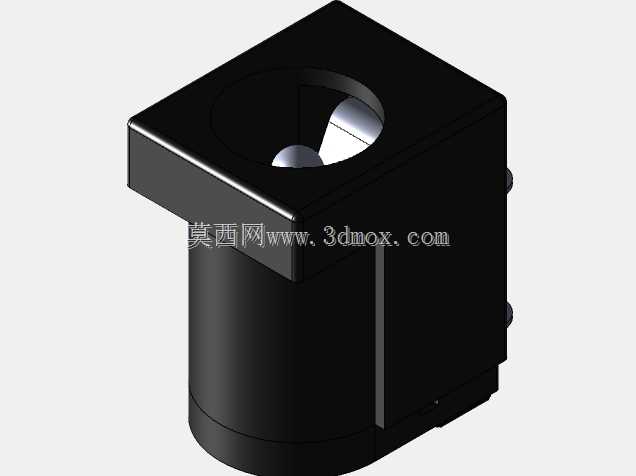

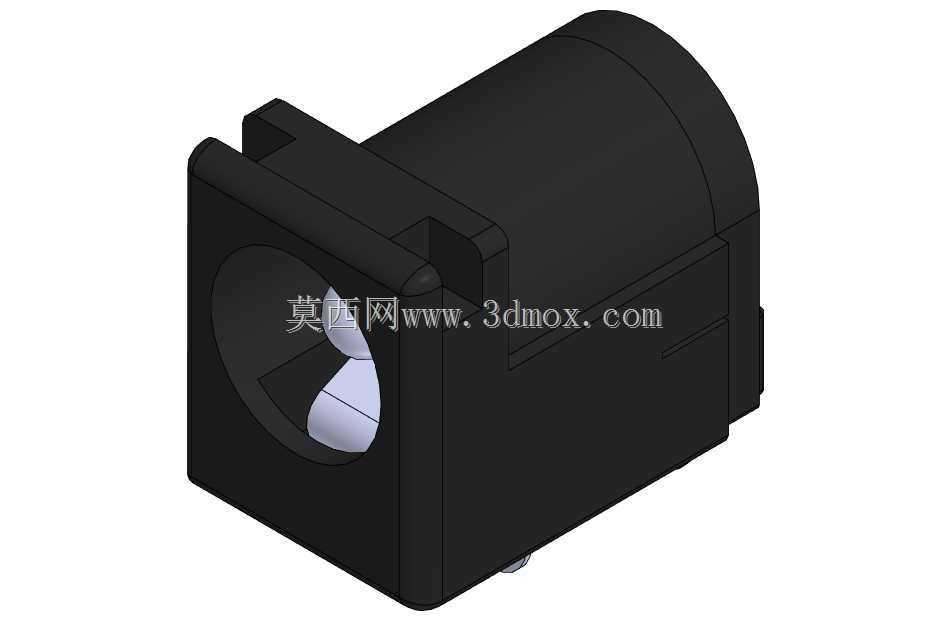

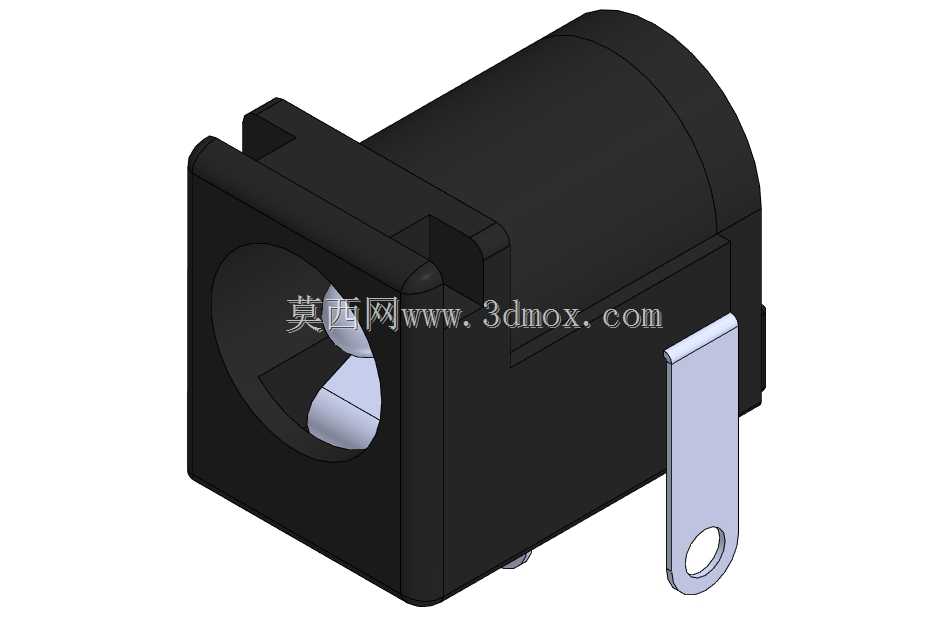

板载卧式直插直流电源输入插座结构

这款板载卧式直流电源插座是低压直流供电场景中应用极广的板端接插部件，广泛覆盖消费类电子、小型工控板卡、便携检测设备、家用小电器、物联网终端节点等各类需要外接直流适配器供电的硬件产品，是实现外部直流电源向板载电路稳定传输电能的核心连接部件，承担着电源接入、极性定位、接触导通的核心作用，能够在频繁插拔的使用场景下保持稳定的电气连接性能，避免出现接触不良、供电中断、极性反接等常见供电故障。产品采用卧式贴板安装的结构设计，主体为耐高温绝缘塑壳基座，基座一侧设置圆柱形插孔腔体，腔体内内置弹性接触簧片与中心接触端子，分别对应直流电源的负极与正极回路，插孔入口做了导向倒角设计，能够在插头插入时自动导正位置，降低插偏带来的端子变形、塑壳开裂风险，适配常规规格的直流电源插头插入使用。产品自带直插式固定引脚与焊接引脚，固定引脚在焊接后能够强化插座与PCB板的结合强度，承受插拔过程中的侧向推力与轴向拉力，避免多次插拔后焊盘脱落、插座松动移位的问题，焊接引脚采用平直镀锡处理，能够兼容波峰焊、手工焊等常规焊接工艺，引脚排布符合通用PCB布局规范，不需要额外定制特殊焊盘即可完成板上装配。在设计过程中，这款插座充分考虑了板上安装的空间边界，整体塑壳采用方正外形设计，贴板安装后整体凸起高度控制在常规板载元件的高度范围内，不会与周边的电容、芯片、接插件等元件产生空间干涉，插孔朝向与PCB板面平行，适配外壳侧方开孔的出线布局，不需要额外弯折引线或者使用转接线材即可完成外部电源的接入。插座内部的接触簧片采用高弹性铜材制作，表面做镀镍防氧化处理，能够保证长期使用后的接触电阻稳定，避免出现接触点发热、压降过大的问题，绝缘塑壳采用阻燃级工程塑料注塑成型，具备良好的耐高温、耐阻燃性能，能够满足焊接过程中的高温耐受要求，以及日常使用中的绝缘防护需求，避免引脚之间出现短路、爬电等电气安全问题。这款插座同时覆盖两种常见的插头直径规格，以及不同触点数量的版本，能够适配不同功率等级、不同极性定义的直流供电需求，在产品选型阶段可以根据实际供电参数、板上空间位置灵活选用对应的规格版本，不需要重新调整PCB安装孔位即可完成替换适配，大幅降低硬件设计阶段的选型适配成本，也方便后续生产过程中的物料替代调整。
