TO-5封装6引脚晶体管金属外壳结构

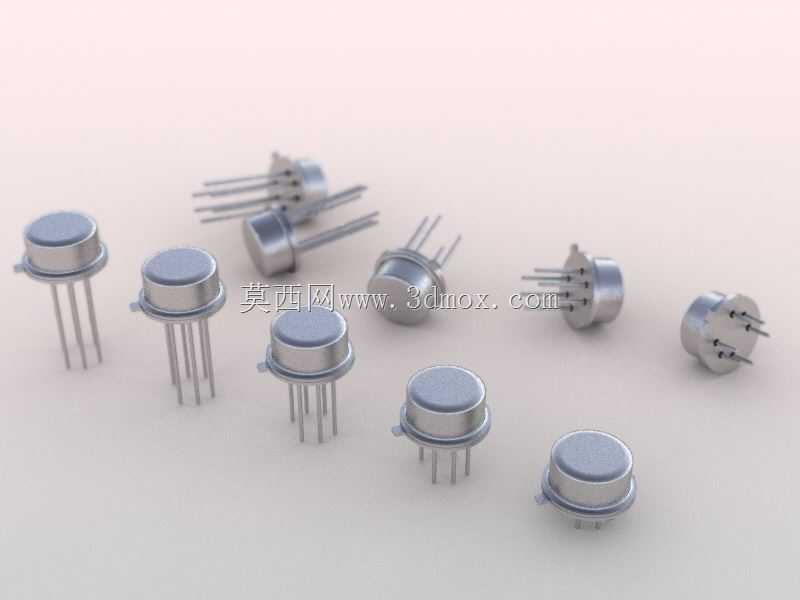

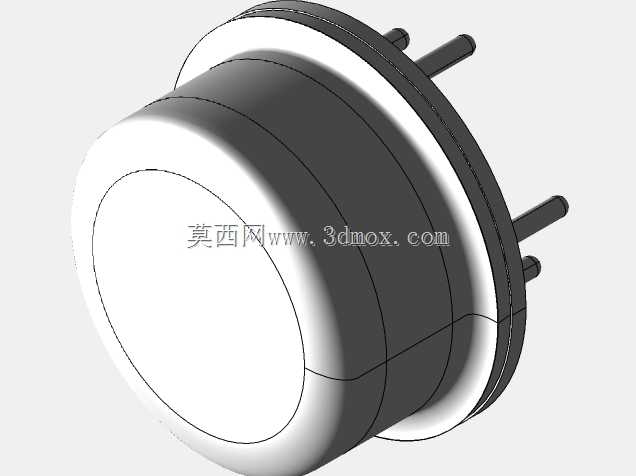

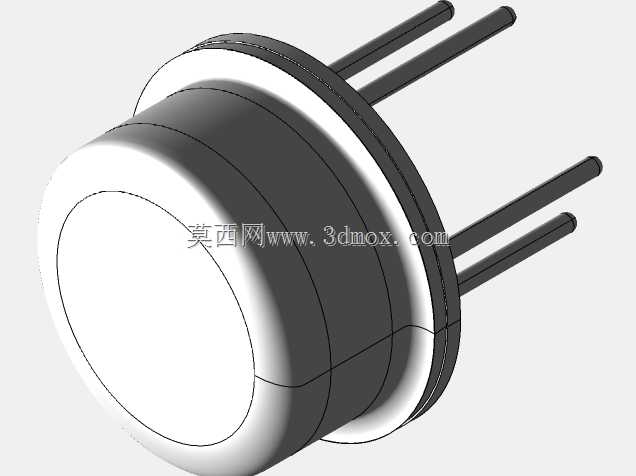

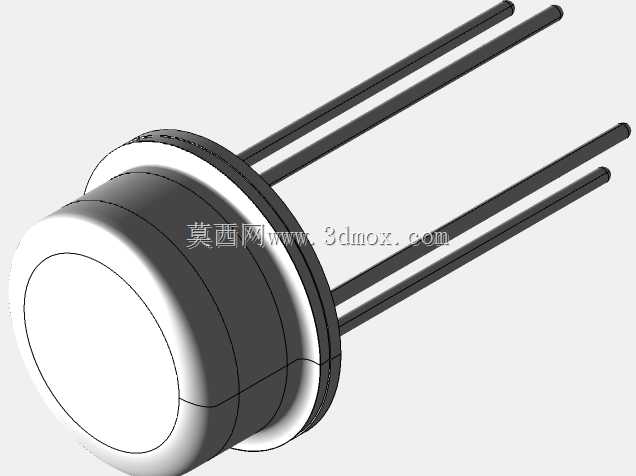

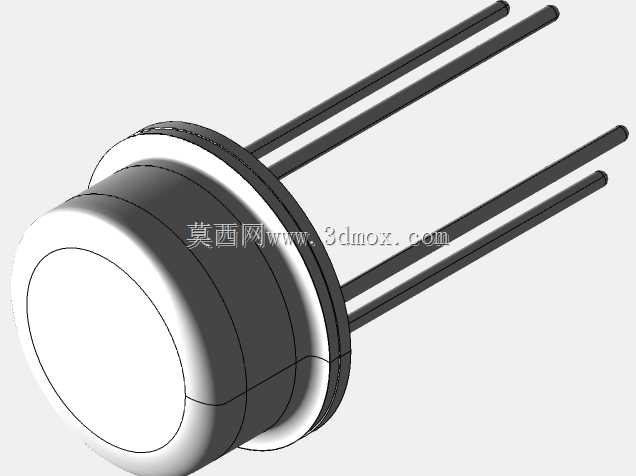

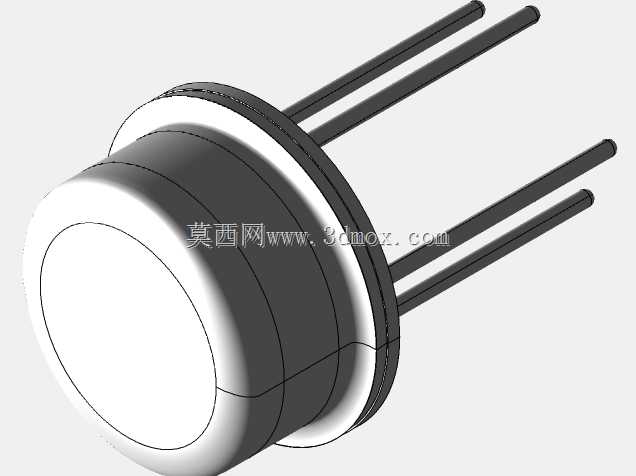

这款TO-5封装的6引脚晶体管金属外壳，是半导体分立器件领域应用极为广泛的封装载体，主要面向小功率信号处理类半导体器件的封装需求，常见于工业控制板卡、精密测量仪器、音频放大电路、老式军工通讯设备等场景中，承担着芯片保护、引脚导通、散热传导、电磁屏蔽的多重作用。在实际电路应用中，这类金属封装晶体管相较于塑封器件，拥有更优异的耐高温性能、抗机械冲击能力与电磁屏蔽效果，能够在高湿度、强电磁干扰、温度波动范围大的严苛工况下稳定工作，是高可靠性电子设备中不可或缺的基础元件载体。从产品功能特性来看，该封装采用圆形金属帽与金属基座熔封的结构，金属基座上烧结固定有6根垂直引出的镀金可伐合金引脚，引脚与基座之间通过玻璃绝缘子实现电气绝缘与气密封装，内部形成的密闭空腔可以充入惰性保护气体，避免内部半导体芯片受水汽、杂质侵蚀，金属外壳本身可以直接焊接到电路板的接地焊盘上，实现良好的电磁屏蔽效果，减少外界杂散信号对内部芯片的干扰，同时金属材质的热传导效率远高于普通塑封材料，能够将芯片工作产生的热量快速传导到外壳与电路板上，提升器件的连续工作稳定性。在设计思路上，该封装严格遵循行业通用的TO-5封装尺寸规范，整体采用同轴对称结构设计，圆形金属帽的直径、高度，引脚的分布圆直径、引脚直径、引脚伸出长度都经过标准化考量，既能够适配通用的TO-5晶体管插座，也可以直接进行通孔插装焊接，降低生产环节的适配成本；引脚采用等角度圆周分布的布局，6个引脚之间保持足够的电气间距，避免高压工作场景下出现引脚间爬电、击穿的问题，金属帽边缘设计有一圈凸起的封接环，在封装工序中可以与基座实现可靠的熔封连接，保证封装内部的气密性。从外形尺寸与安装边界来看，该封装的金属帽外径为标准的8.9mm左右，整体高度不含引脚约4.6mm，引脚直径0.45mm，6根引脚沿直径5.08mm的圆周均匀分布，引脚伸出基座底面的长度约12.7mm，安装时需要在印刷电路板上对应位置开设6个直径0.6-0.8mm的通孔，通孔的分布位置与引脚分布完全匹配，器件安装后金属基座底面与电路板表面贴合，焊接后引脚伸出电路板背面的长度控制在2-3mm即可，既保证焊接强度，也不会占用过多的电路板背面空间；如果搭配插座使用，需要预留出插座本身的安装高度，整体占用的电路板投影区域为直径10mm的圆形范围，布局时周边器件需要避开该区域，避免与金属外壳发生短路或安装干涉。
