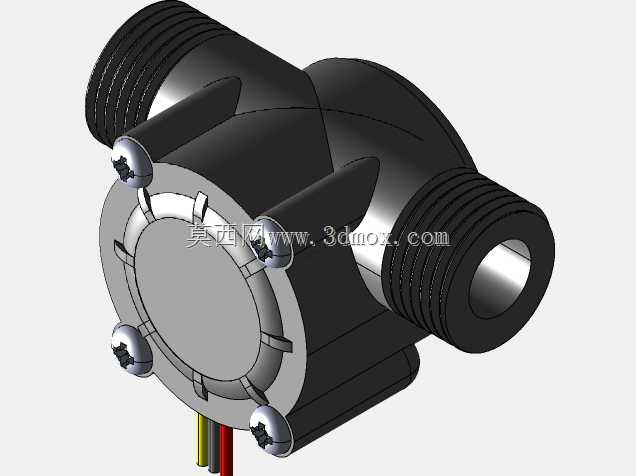

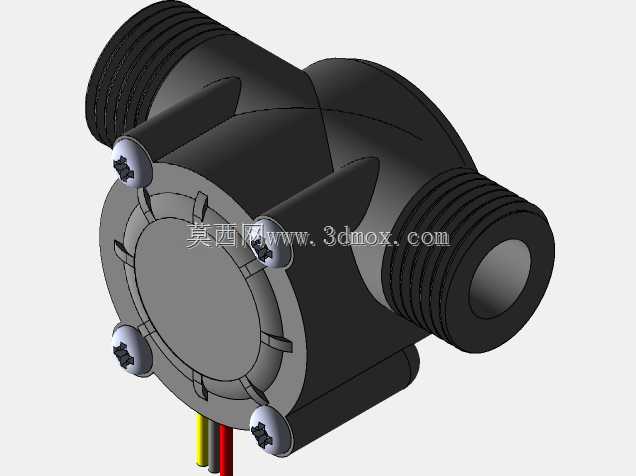

YF-S201水流量传感器结构设计

这款YF-S201水流量传感器主要面向民用与小型工业流体管路的流量监测场景，常见应用包括家用净水设备、即热式热水器、智能灌溉系统、小型水冷散热装置以及自助售水机等需要实时获取水流量数据的设备中，能够将管路内的水流量物理参数转化为可被控制系统识别的电信号，为设备的流量统计、断流保护、定量出水控制提供核心检测依据。产品核心功能是通过内部内置的霍尔元件配合带磁环的涡轮结构实现流量检测：当水流从管路接口流入传感器腔体时，水流会推动腔体内的涡轮转子旋转，转子上的磁环随转动产生周期性的磁场变化，霍尔元件捕捉到磁场变化频率后输出对应占空比的脉冲信号，控制系统通过脉冲计数即可换算出实时流量与累计过水总量，检测精度可满足多数民用及小型商用场景的计量需求。从设计思路来看，这款传感器采用了直通式流道结构，两端设置标准外螺纹接口，能够直接对接同规格的输水软管或硬管接头，无需额外定制转接件即可完成管路串接安装；腔体主体采用高强度工程塑料材质，既满足饮用水接触的卫生要求，又具备足够的耐压能力与抗腐蚀性能，可适应常温清水、弱腐蚀性水溶液等多种流体介质的检测环境。产品整体外形紧凑小巧，主体为近似圆柱的对称结构，侧面引出的信号线缆预留了足够的接线长度，安装时仅需保证两端管路同轴对接，避免侧向受力导致接口渗漏即可，安装边界不受周边狭小空间的过多限制，既可以水平安装也可以垂直安装，只要保证水流方向与壳体标识方向一致即可正常检测；腔体端盖采用多颗螺丝锁紧的密封结构，配合内置的密封胶圈可实现IP65级别的防护能力，能够有效避免管路渗水进入内部电路部分，同时这种可拆卸结构也方便后期清理腔体内积存的水垢或杂质，延长传感器的整体使用寿命。在结构细节设计上，涡轮转子采用了低阻力的叶片构型，在极低流量下即可被水流推动旋转，有效降低了流量检测的启动阈值，同时转子转轴采用耐磨材质制作，长期过水运行也不会出现过度磨损导致的检测精度下降问题；端盖处的螺丝均匀分布，锁紧时受力均匀，不会出现密封胶圈受压不均导致的渗漏问题，线缆引出位置做了防弯折防护，可避免安装布线时线缆根部断裂导致的信号故障。
