SMT封装霍尔效应电流隔离传感元件

项目分类:传感器 发布时间:2021-05-20 ID:176835

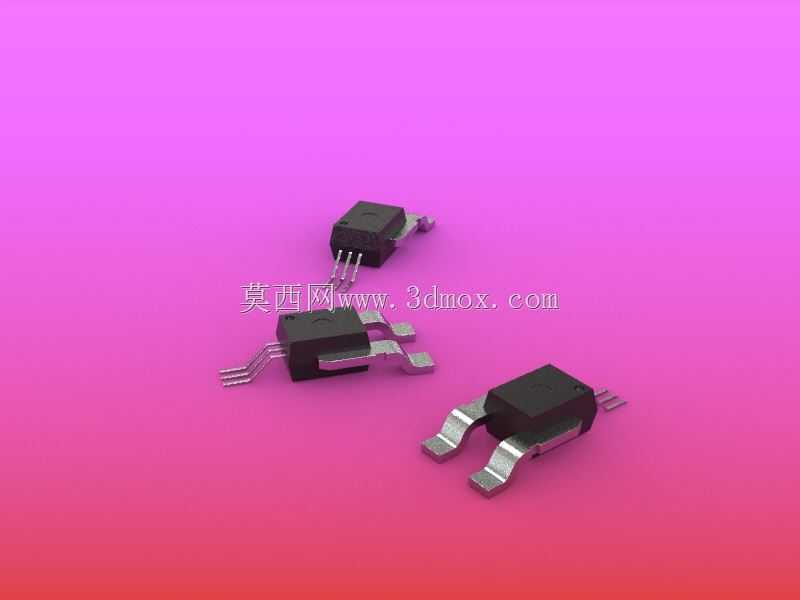

  • SMT封装霍尔效应电流隔离传感元件

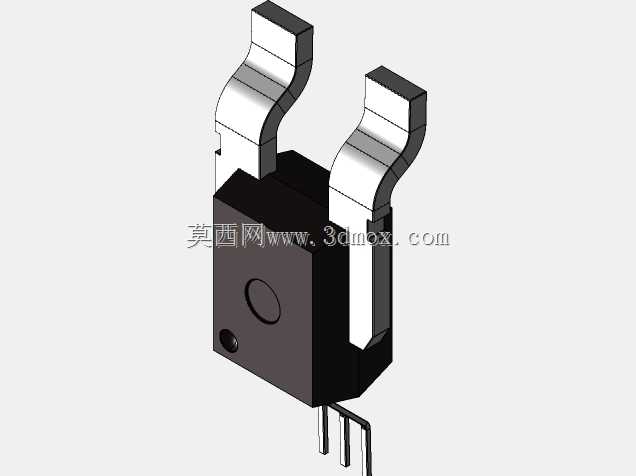

  • SMT封装霍尔效应电流隔离传感元件

这款贴片式电流隔离传感元件,主要面向工业控制板卡、消费电子电源模块、新能源车载低压电路、伺服驱动系统等场景的电流检测需求设计,能够在不破坏主电路通路的前提下,实现主回路电流信号的精准采集与高低压侧的电气隔离,避免主回路强电干扰控制侧弱电信号,提升整套电路系统的运行稳定性与抗干扰能力。在实际应用中,这类元件常被布置在电路板的功率回路旁,实时监测回路中的电流波动,为过流保护、功率调节、能耗统计等功能提供可靠的信号输入,替代传统分流器搭配光耦的隔离检测方案,大幅缩减电路占用空间,降低外围电路的布线复杂度。从功能特性来看,该元件基于霍尔效应原理工作,无需与被测电流回路形成直接电气连接,即可感知回路电流产生的磁场变化,再通过内部信号处理电路将磁场信号转换为线性输出的电压信号,具备响应速度快、检测精度稳定、温漂系数小的特点,能够适配直流、交流以及脉冲电流的检测场景,覆盖常规低压电子设备的电流检测量程需求。在设计思路上,这款元件采用SMT五引脚贴片封装结构,整体外形紧凑小巧,引脚布局经过优化,既能够兼容常规SMT贴片加工的回流焊工艺,适配自动化产线的高速贴装作业,又能保证焊接后元件与电路板之间的连接强度,避免在设备振动、温度循环变化的工况下出现引脚脱焊、接触不良的问题。元件本体采用耐高温的工程塑料封装,能够承受贴片焊接过程中的高温冲击,同时对内部的霍尔感应芯片、信号处理电路形成可靠的物理防护,隔绝外界灰尘、潮气以及轻微外力磕碰对内部芯片的损伤。从安装边界来看,这款元件的引脚间距符合行业通用的贴片元件封装规范,在电路板布线时,只需按照引脚定义预留对应尺寸的焊盘位置即可,元件本体高度较低,不会占用过多的板上垂直空间,适配紧凑型电路板的堆叠安装需求;安装位置需要注意远离强磁干扰源,避免外部磁场影响霍尔元件的检测精度,同时主电流通路的布线需要尽量靠近元件的感应区域,保证电流产生的磁场能够被元件有效捕捉,进一步提升检测结果的准确性。在实际电路布局中,这类传感元件通常会布置在功率开关器件的出线侧,搭配周边的滤波电容、限流电阻组成完整的电流检测单元,为整套控制电路提供实时、可靠的电流数据支撑,保障设备在不同负载工况下都能稳定运行。
