散装物料气力输送装置结构设计

该气力输送装置主要面向粉状、小颗粒状散装物料的密闭式输送场景，广泛应用于水泥生产、耐火材料加工、建材制备、粮食仓储转运等行业的生产链路中，可在车间内部不同工序点位间完成物料的定向转移，替代传统开放式皮带输送、斗式提升的作业模式，有效避免散装物料在转运过程中出现扬尘洒落、受潮污染、物料遗撒等问题，适配车间内部洁净生产、密闭转运的作业要求，尤其适合短距离、高频率的散装物料连续给料作业。

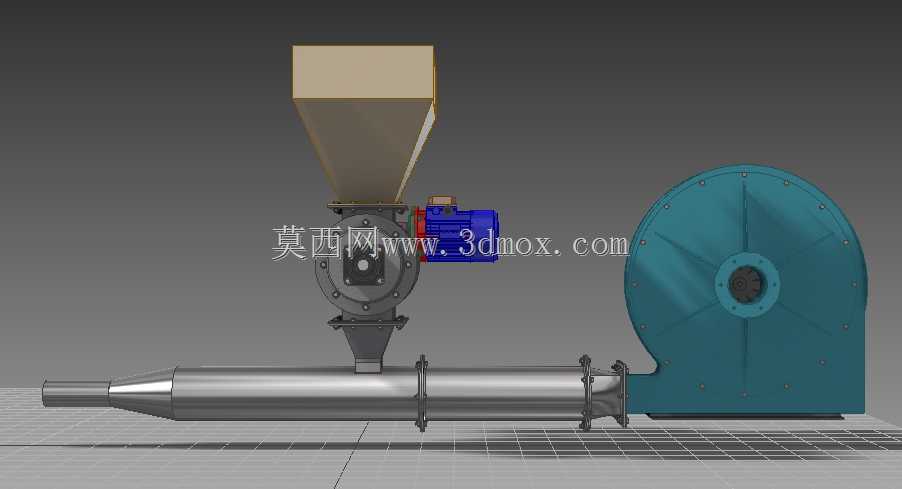

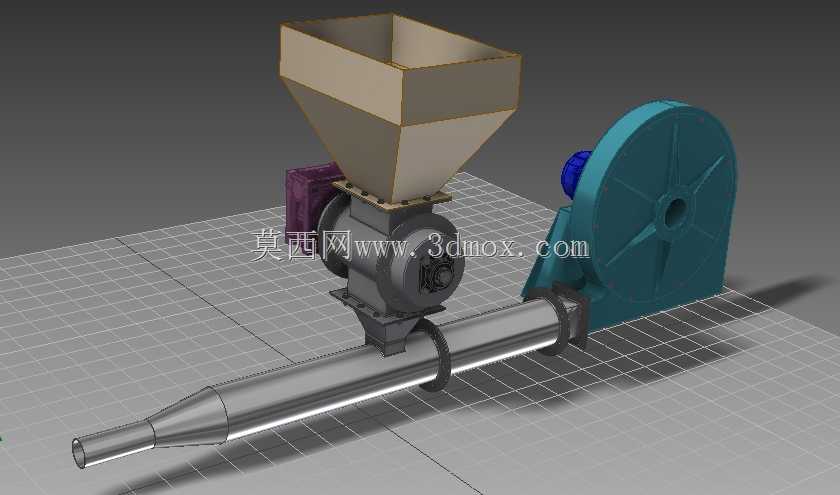

从设备实际用途来看，该装置可将上方料斗暂存的散装物料，通过星型给料机构定量送入下方的输送管道内，借助侧部离心风机产生的高速气流形成的动压，将管道内的物料沿管道走向推送至指定出料点位，整套设备可独立完成物料的暂存、定量给料、气力推送全流程作业，无需额外配置独立的定量给料设备，可直接对接上游料仓出料口与下游收料设备，大幅简化散装物料输送环节的设备配置。

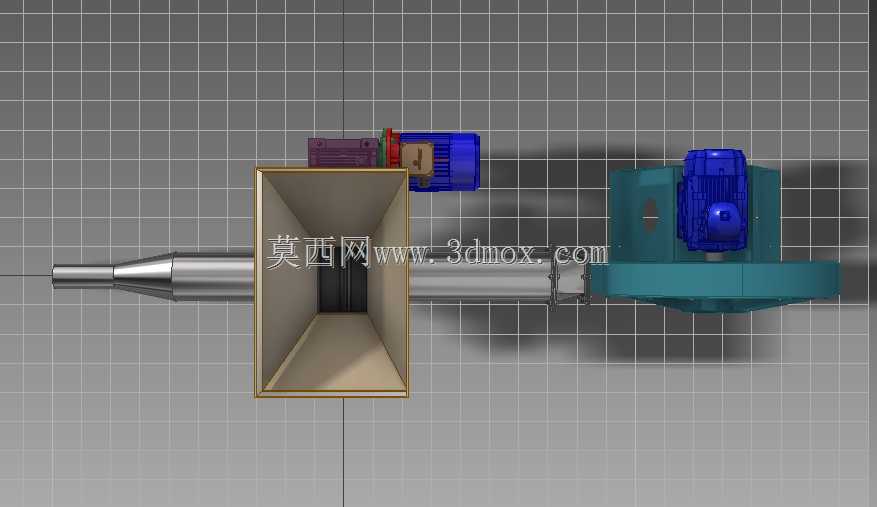

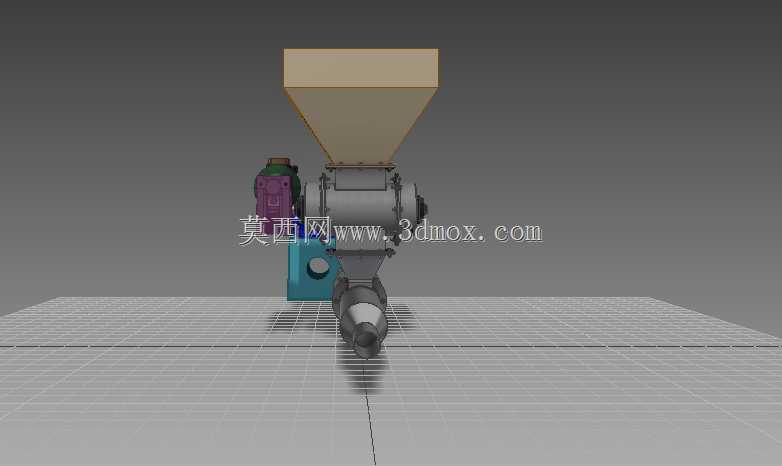

产品功能特性层面，上方的方锥型料斗采用上宽下窄的渐缩结构，可保证散装物料依靠自重顺畅下滑至给料机构位置，避免粉状物料出现架桥、堵料的问题；中间的星型旋转给料阀可通过叶轮的匀速旋转，将料斗落下的物料连续均匀地送入输送管道，同时起到锁气作用，避免输送管道内的气流反窜至料斗位置影响下料稳定性；侧部的高压离心风机与输送管道直连，可在管道内形成稳定的高速气流场，保证进入管道的物料能够被气流充分裹挟，沿管道方向完成输送；输送管道末端采用渐缩式出料口设计，可提升出料端的气流流速，避免物料在管道末端沉积堵管。

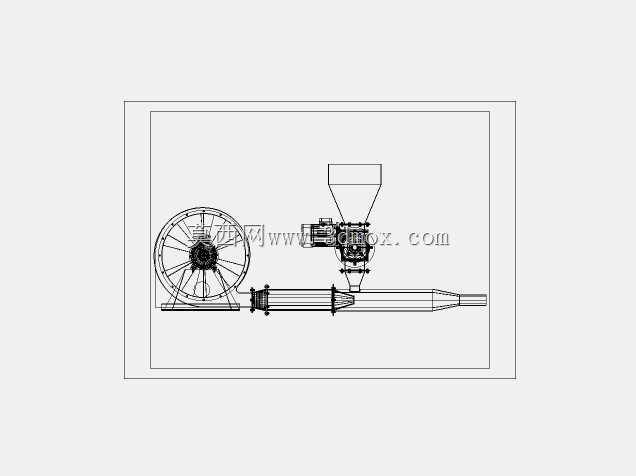

从设计思路来看，整套装置采用模块化集成设计，将料斗、给料阀、风机、输送管道整合为一体式结构，无需现场进行复杂的管路对接与设备组装，设备整体重心偏低，底部支撑结构可直接固定在车间混凝土地面或钢制操作平台上，安装时仅需对接上游料仓的下料口与下游的收料管路即可投入使用。外形尺寸与安装边界方面，料斗顶部的方形进料口可适配常规规格的料仓出料法兰，设备整体横向长度根据输送距离需求可灵活调整管道段长度，风机侧的安装预留空间需满足风机检修、叶轮更换的操作距离，设备整体高度可适配常规车间的层高要求，管道安装高度可根据现场作业点位的高度需求调整支撑高度，不会与车间内的其他生产设备、管线产生干涉，安装时无需对车间现有布局进行大规模改造。
