轻木构架式航模飞机机翼结构设计

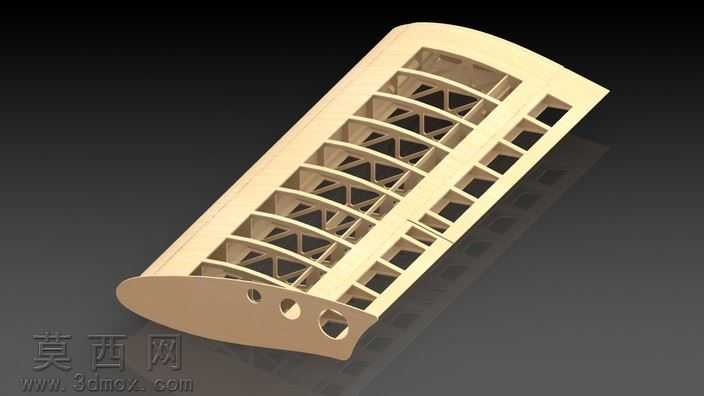

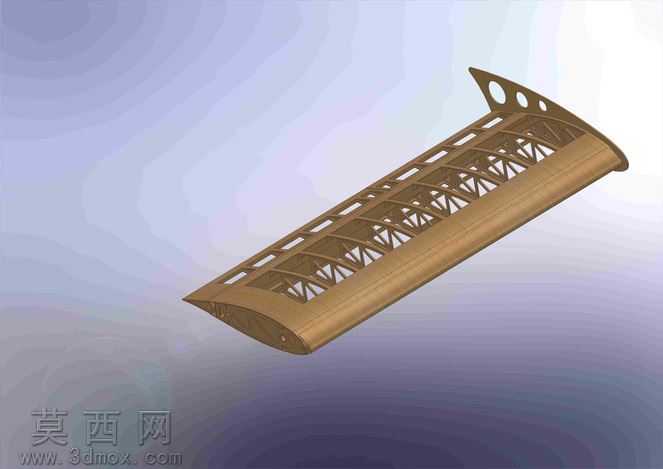

本作品为无线电遥控航模使用的轻木机翼三维建模成果，建模过程围绕航模飞行的气动需求与轻量化要求展开，首先依据低速航模的气动特性选定适配的凹凸翼型，在三维建模软件中先绘制翼型的基准截面曲线，通过拉伸生成机翼的基础翼面轮廓，再结合轻木航模的传统工艺逻辑搭建内部承力结构。机翼内部采用连续的桁架式镂空构架设计，沿翼展方向排布等距的翼肋结构，翼肋之间通过纵向的桁条连接形成稳定的承力框架，这种结构既可以精准维持翼型的气动外形，又能最大程度去除冗余材料，匹配轻木材质低密度、高强度的特性，实现机翼整体的轻量化目标，降低航模飞行的载荷负担。建模过程中对翼尖部分做了流线型修型处理，翼尖设置了减重开孔，既可以进一步降低翼尖重量减少飞行时的翼尖诱导阻力，也能优化机翼的整体视觉效果。机翼前缘做了加厚处理，匹配航模飞行时前缘的抗冲击需求，后缘做了薄化处理，保证翼型的气动效率。材质渲染阶段，为构架部分赋予了仿真轻木的浅棕木质纹理，还原轻木材料的自然质感，翼面部分预留了蒙皮安装的贴合基准，方便后续实际制作时覆盖热缩蒙皮完成最终的机翼组装。整个建模过程严格遵循航模制作的实际工艺逻辑，所有结构尺寸都匹配常规轻木航模的加工公差要求，内部桁架的排布经过受力优化，能够承受航模飞行时的升力载荷与机动动作带来的结构应力，既可以作为航模爱好者设计制作轻木遥控飞机的结构参考，也可用于航模结构教学的演示案例，帮助理解低速机翼的结构设计逻辑与轻量化实现路径，模型的结构拆分清晰，各个构件的连接位置都做了适配实际粘接组装的工艺处理，具备很高的实际制作参考价值。
