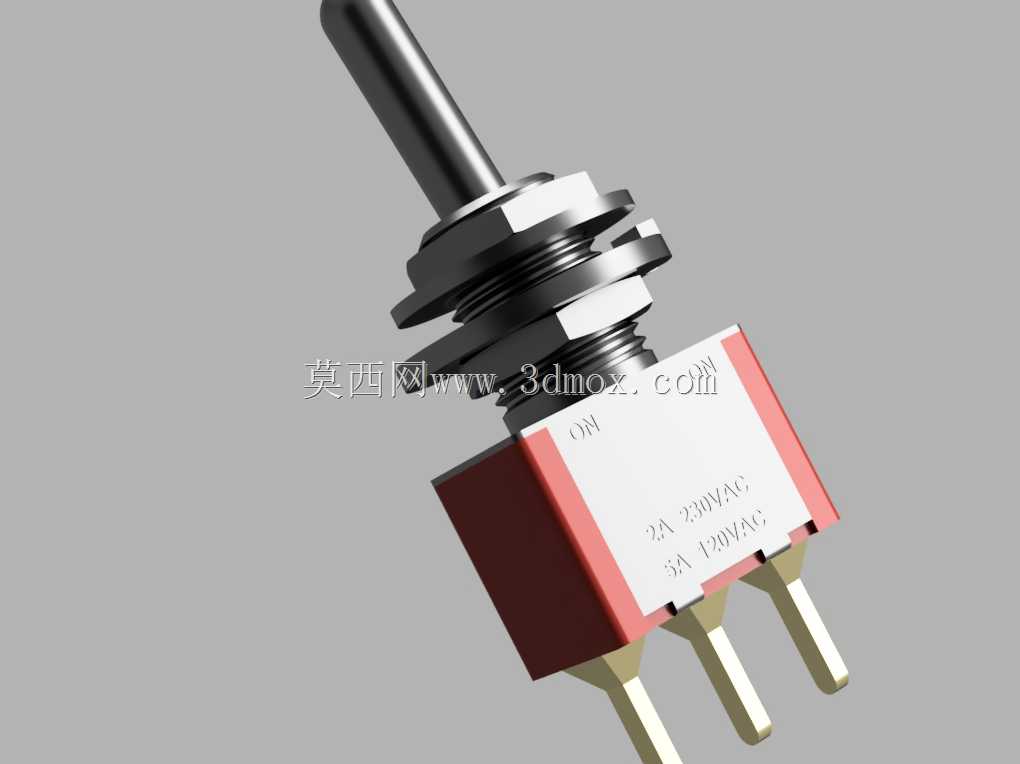

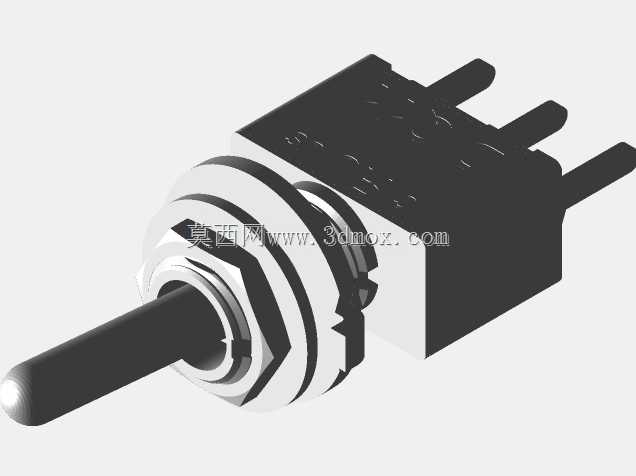

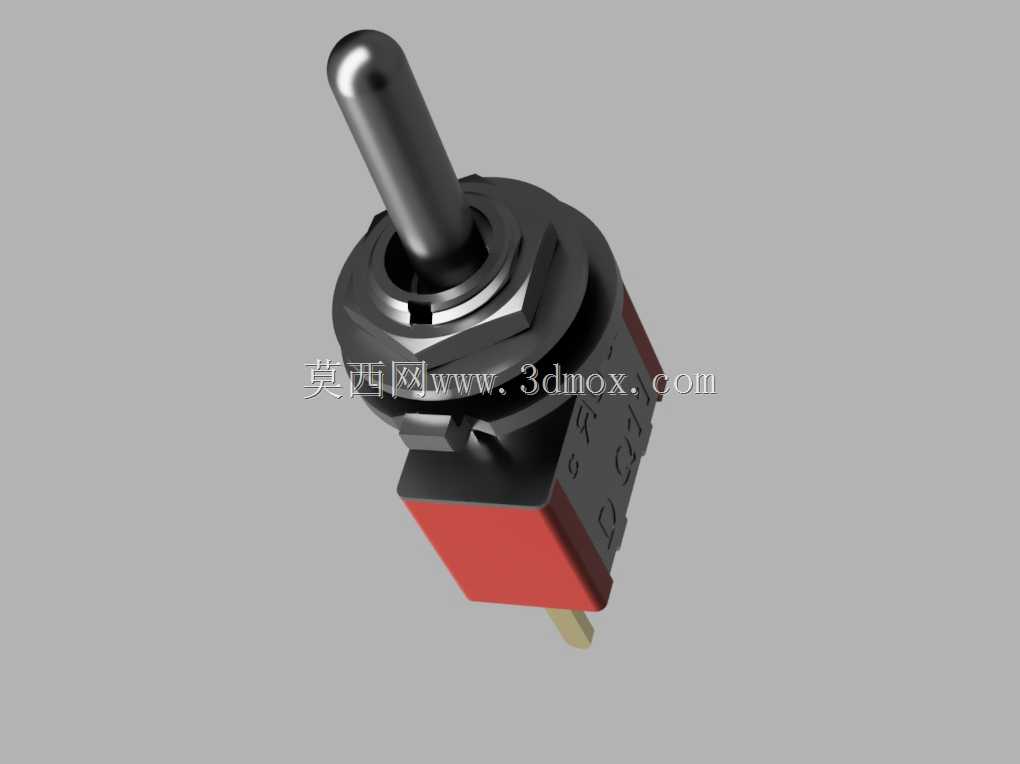

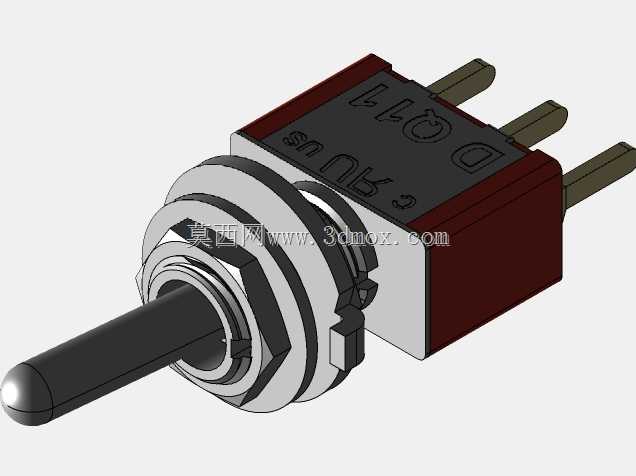

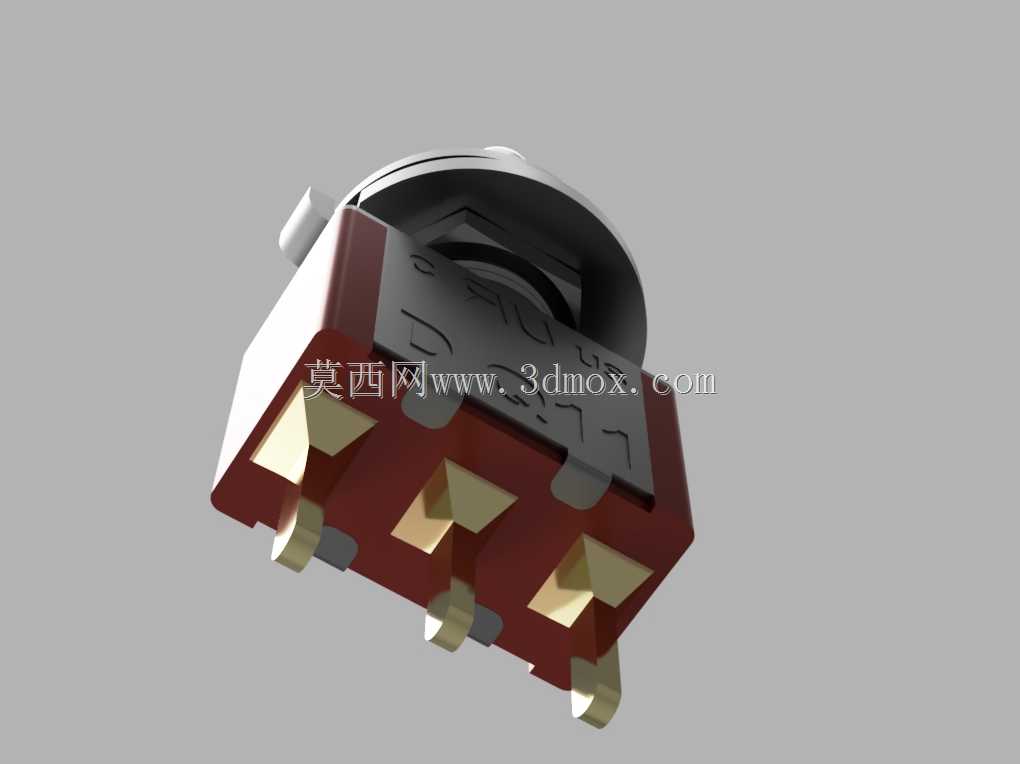

单刀双掷钮子式拨动开关结构设计

本次呈现的是单刀双掷结构的钮子拨动开关，这类开关是低压控制回路中应用极为广泛的基础元器件，常见于小型工控设备、测试仪器、民用电器、车载改装电路、音频设备等场景，承担着回路通断、信号通路切换、电源档位选择的核心作用，能够在单路输入的前提下实现两路输出的择一导通，无需额外配置继电器即可完成小功率回路的切换控制，大幅简化低压控制电路的布线复杂度。从实际使用场景来看，这类开关常被安装在设备操作面板、PCB电路板上，适配小电流信号回路与小功率负载的直接控制，额定负载下可实现数千次的可靠拨动操作，操作时带有清晰的档位顿挫感，能够让操作人员无需查看指示灯即可确认开关档位状态，避免误操作带来的电路故障。从功能特性来看，这款SPDT开关具备三个接线引脚，公共端引脚始终与拨杆位置对应的输出端导通，拨杆扳动到一侧时公共端与第一路输出连通，扳动到另一侧时则切换至第二路输出，中间无停留档位，属于两位式切换结构，开关本体的绝缘外壳采用高强度耐温绝缘材质，能够隔绝引脚间的爬电风险，金属安装部位带有标准锁紧螺纹与配套螺母，可稳定固定在不同厚度的面板上，拨杆采用金属材质外包防滑结构，扳动时受力均匀不易断裂。从设计思路来看，这款开关的结构完全围绕可靠导通、便捷安装、长寿命使用展开：内部触点采用弹性铜合金材质，表面做镀银处理降低接触电阻，避免长期使用后触点氧化导致的接触不良；拨杆与内部触点的联动结构采用耐磨金属件，反复扳动不会出现结构松垮、档位错位的问题；引脚采用直插式设计，既可以穿过面板后焊接导线，也可以直接插装在PCB板上进行波峰焊接，适配两种主流的安装方式。从外形尺寸与安装边界来看，这款开关的安装螺纹为标准M6规格，面板开孔仅需6mm直径即可完成装配，螺母锁紧后可适配0.5mm至3mm厚度的安装面板，本体在面板后方的占用深度不足20mm，引脚间距符合通用PCB设计规范，拨杆扳动的摆动角度为单侧30度，操作时不会与周边相邻的元器件、操作按键产生干涉，整体外形紧凑小巧，能够在空间极为有限的设备内部完成安装，不会占用过多的结构空间，非常适合小型化电子设备、紧凑型控制装置的电路设计选用。
