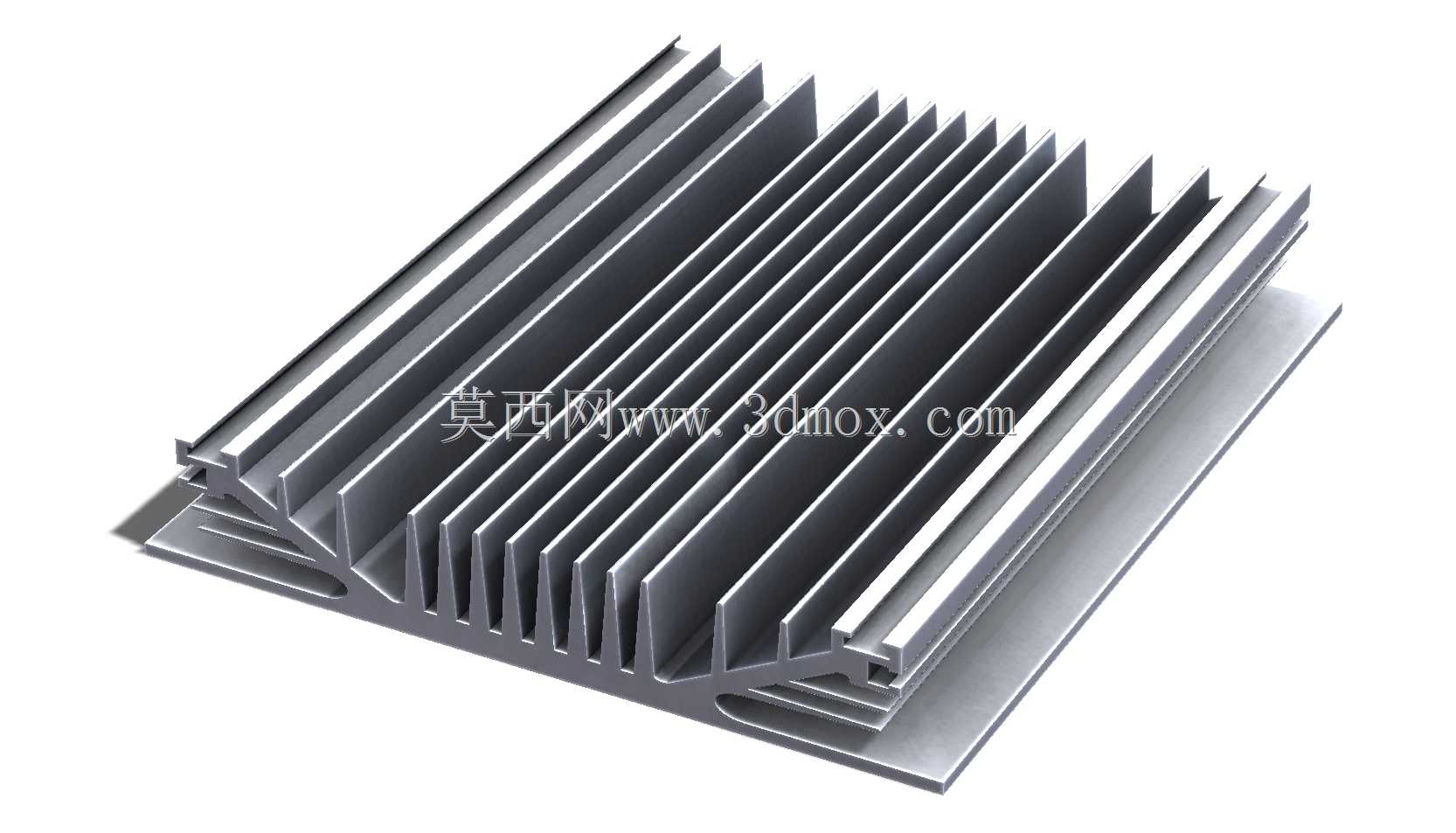

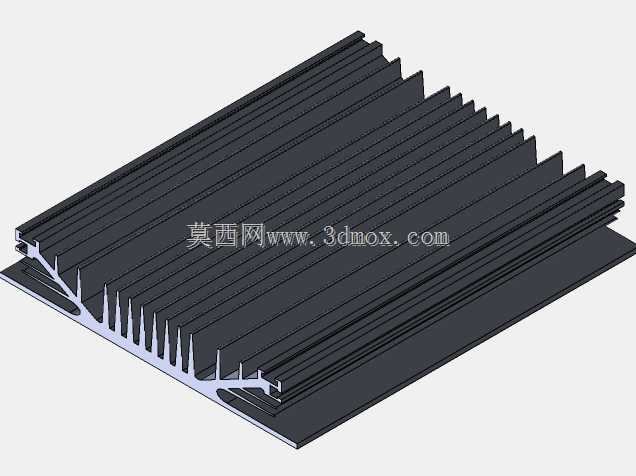

挤压成型电子设备用铝制散热鳍片结构

该散热结构是电子热管理领域常用的被动散热组件，广泛应用于消费电子主板、工业电源模块、LED照明驱动板、小型工控设备主控板等场景，核心作用是将发热元器件工作产生的热量快速传导至鳍片表面，通过鳍片与空气的大接触面积完成自然对流换热，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题，是中小功率电子设备无需额外风扇即可实现稳定散热的核心配套部件。这款散热结构采用标准铝挤压工艺成型，整体以铝合金为基材，利用铝合金导热系数高、挤压成型性好、重量轻、成本可控的特性，通过一体挤压的方式加工出密集平行排布的直立鳍片，鳍片与底部的安装基板为一体结构，不存在额外的连接界面热阻，能让基板吸收的热量无阻碍地传导至每一片鳍片表面。设计过程中，工程师针对自然对流的换热特性优化了鳍片间距，既避免鳍片间距过小导致空气在鳍片间流动阻力增大、形成滞流区降低换热效率，也避免间距过大造成整体散热面积不足、散热能力达不到设计要求；鳍片厚度做了均匀化处理，保证挤压生产时铝料流速一致，不会出现成型后鳍片歪斜、厚薄不均的问题，同时鳍片边缘做了微小的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少空气流经鳍片边缘时的涡流阻力，提升对流换热的顺畅度。底部的安装基板预留了标准的安装卡扣与定位槽结构，能够适配行业通用的元器件安装孔位，安装时可通过卡扣快速卡接在对应PCB的固定位上，也可通过导热胶粘接、螺丝锁附的方式与发热元器件表面紧密贴合，基板的平面度控制在合理公差范围内，能保证与发热面充分接触，减少接触热阻。整体结构的安装边界充分考虑了常规电子设备的内部空间余量，鳍片高度、整体宽度与长度都适配中小功率元器件的散热需求，不会占用过多的设备内部空间，同时挤压成型的生产方式适合批量生产，能够大幅降低单颗散热件的生产成本，满足消费电子、工业电子领域大批量配套的需求。结构两侧的特殊卡槽设计还可根据使用需求加装挡风板或者固定卡扣，拓展不同安装场景的适配性，在无强制风冷的自然对流环境下，能够持续稳定地将元器件工作产生的热量散发到周围环境中，保障设备长期稳定运行。
