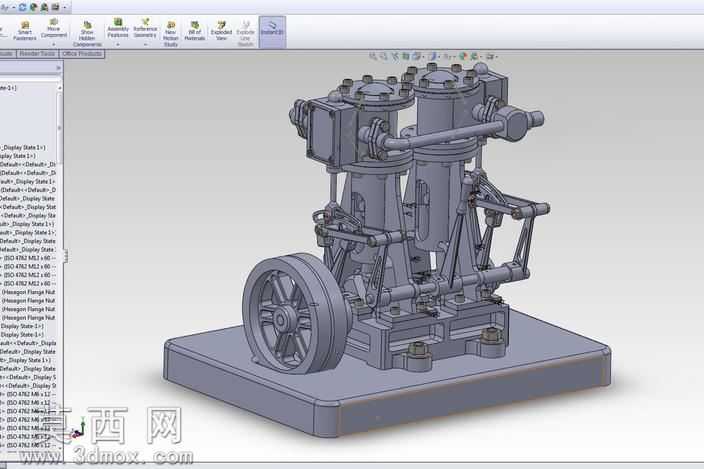

立式双缸垂直蒸汽动力引擎结构模型

本模型为立式双缸垂直蒸汽引擎的三维参数化建模成果，建模过程严格遵循老式往复式蒸汽动力装置的真实机械原理与结构比例，在三维建模环境中完成全零件的独立建模与整体装配。建模阶段首先完成基座部分的构建，采用带圆角过渡的厚重矩形基座结构，预留四个安装固定位，还原老式工业设备的稳固安装需求，基座表面做哑光金属质感的材质处理，模拟铸铁材质的粗糙磨砂肌理，还原早期工业铸件的视觉特征。随后完成双立式气缸的建模，两个气缸垂直平行布置于基座上方，气缸外壁做加强筋结构设计，缸盖部分还原蒸汽进排气阀组的安装结构，配套的阀组操纵连杆做等比例还原，保证各部件的装配间隙符合真实机械的运动逻辑。传动系统部分，建模时还原了曲柄连杆机构的完整结构，连杆与气缸活塞、曲轴的连接位做铰接结构设计，侧面布置的大直径飞轮采用辐条式结构，轮缘做加厚处理，还原蒸汽引擎飞轮储存转动惯量的功能特性，飞轮与曲轴的连接位做键槽配合结构，保证传动逻辑的合理性。管路与操纵结构部分，两个气缸顶部之间的连通蒸汽管做圆弧过渡处理，侧面布置的操纵摇臂、联动杆件均按照真实机械的运动轨迹做位置校准，所有铰接位置预留合理的装配间隙，可直观演示蒸汽进入气缸推动活塞往复运动、再通过曲柄连杆转化为飞轮旋转运动的完整动力传递过程。材质渲染阶段，整体模型采用铸铁灰为主色调，运动配合面做轻微的金属光泽处理，基座底部做细微的磨损质感模拟，还原老式蒸汽动力设备的厚重工业质感，所有零件的装配关系清晰可见，无结构干涉问题，可用于蒸汽动力原理演示、老式工业机械结构教学参考，完整还原了垂直式双缸蒸汽引擎的典型结构特征与机械设计逻辑。
