MTU16V船用柴油发动机三维结构模型

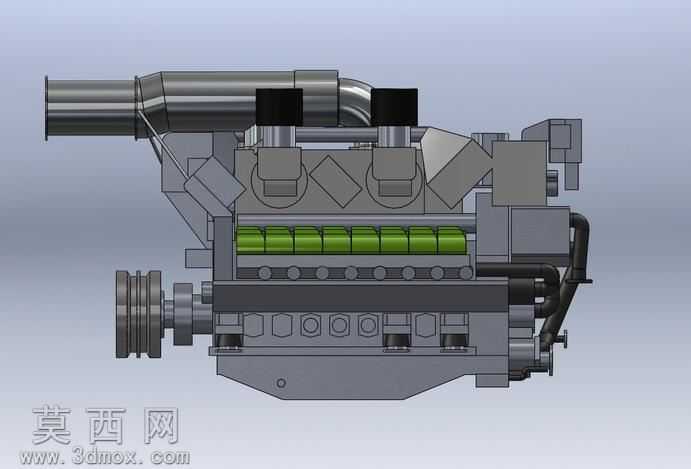

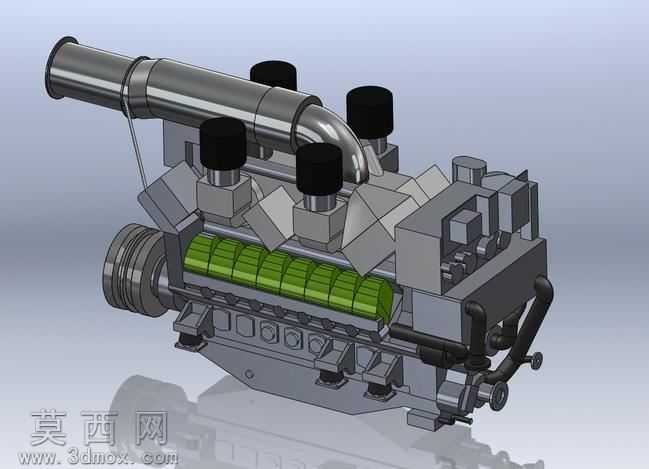

本模型为MTU16V系列船用柴油推进引擎的高精度三维建模成果，建模过程严格遵循该型柴油机的真实结构比例与装配逻辑，完整还原了V型16缸动力单元的核心构造。建模阶段首先搭建整机的装配基准框架，确定V型气缸的夹角参数与曲轴的中心轴线位置，依次完成曲轴连杆机构、气缸体、气缸盖、活塞组件的独立建模，对每一处安装接口、螺栓孔位、管路走向都做了对应还原，保证各零部件的装配约束符合真实机械设计规范。材质渲染阶段针对不同部件做了差异化的材质表现：排气总管与弯管采用抛光金属材质模拟不锈钢管路的金属质感，气缸盖上部的喷油器护罩采用哑光黑色工程塑料材质，V型排列的气缸套外侧散热结构做了半透明亮绿色材质区分，清晰展示缸体的排布结构，机体主壳体采用铸钢哑光灰材质，还原柴油机缸体的铸造质感，前端皮带轮、传动轮做了金属切削面的高光处理，各类外接油管、水管采用黑色橡胶与金属接头的组合材质，提升模型的真实感。结构设计上完整呈现了该型船用柴油机的涡轮增压进排气布局，顶部的大口径排气弯管连接两侧排气歧管，对应V型缸体的两列排气通路，清晰展示废气排出后接入涡轮增压器的走向；前端的传动轮系还原了附件驱动的结构布局，侧面的检修盖板、燃油管路接口、冷却系统接口都做了细节刻画，机体下部的油底壳、安装固定脚位也按照实机安装结构完成建模。整体建模思路从整机功能分区出发，将复杂的船用柴油机拆解为曲柄连杆机构、配气机构、进排气系统、燃油供给系统、冷却润滑系统、机体固定组件六大模块分别建模后完成总装，既保证了整体外观的还原度，也清晰呈现了内部核心结构的排布逻辑，可用于船舶动力系统的结构展示、原理教学以及相关配套设计的参考使用。
