法兰式油缸溢流安全阀三维结构设计

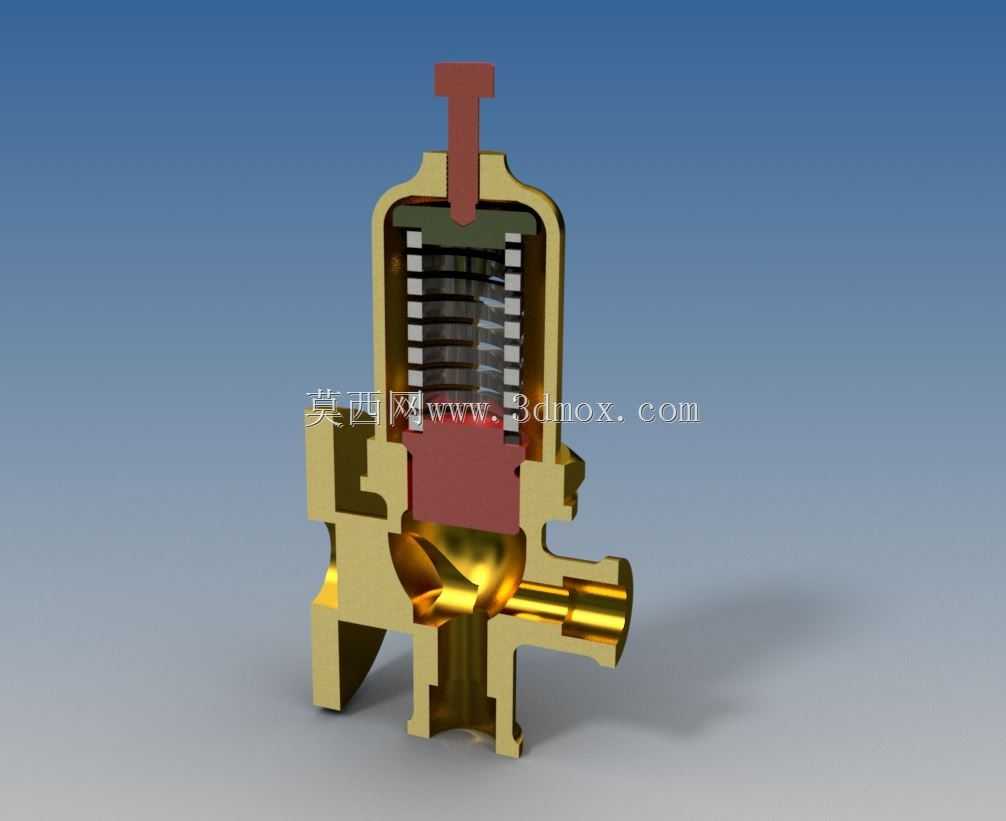

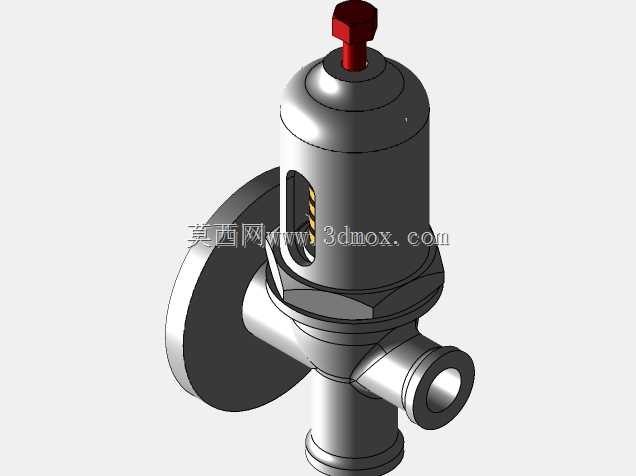

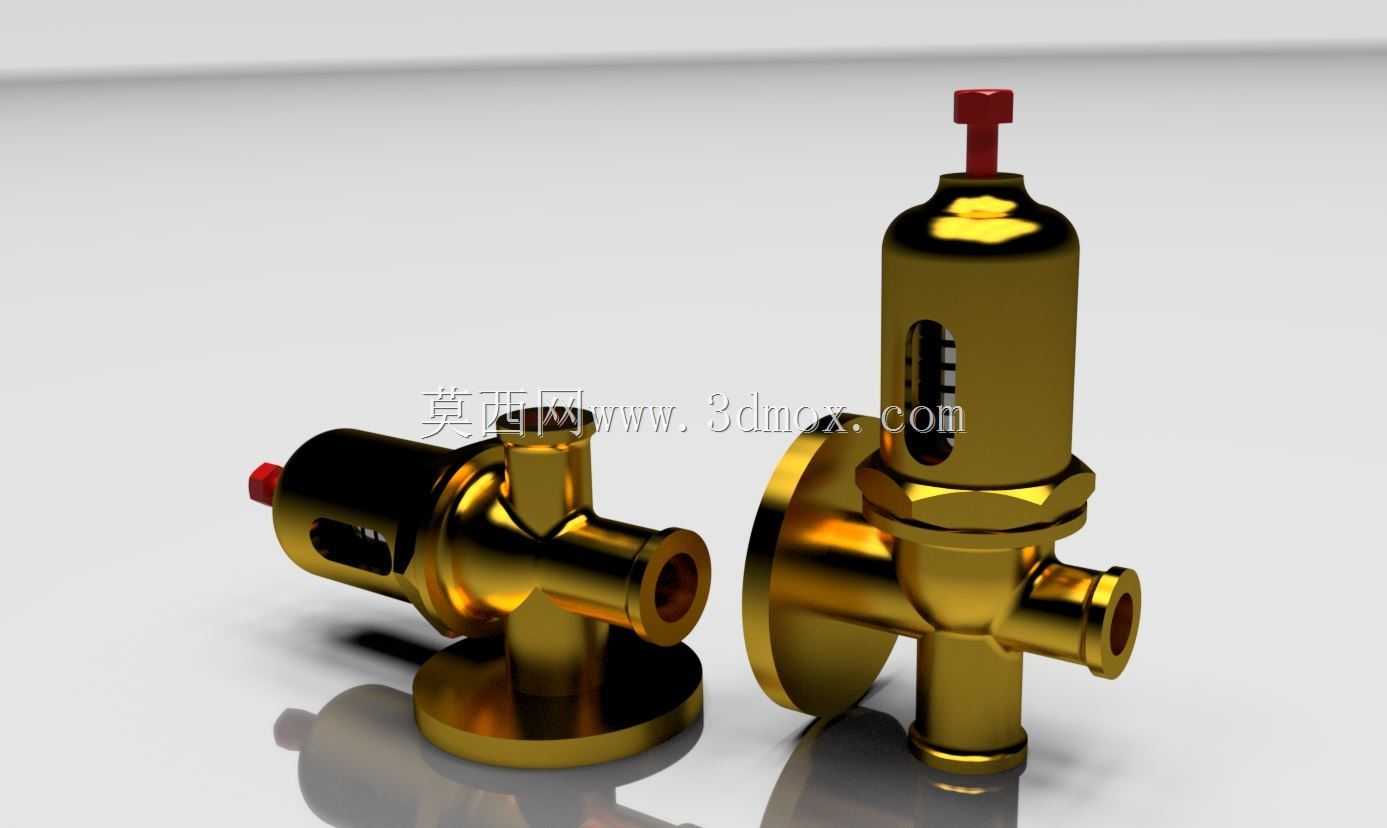

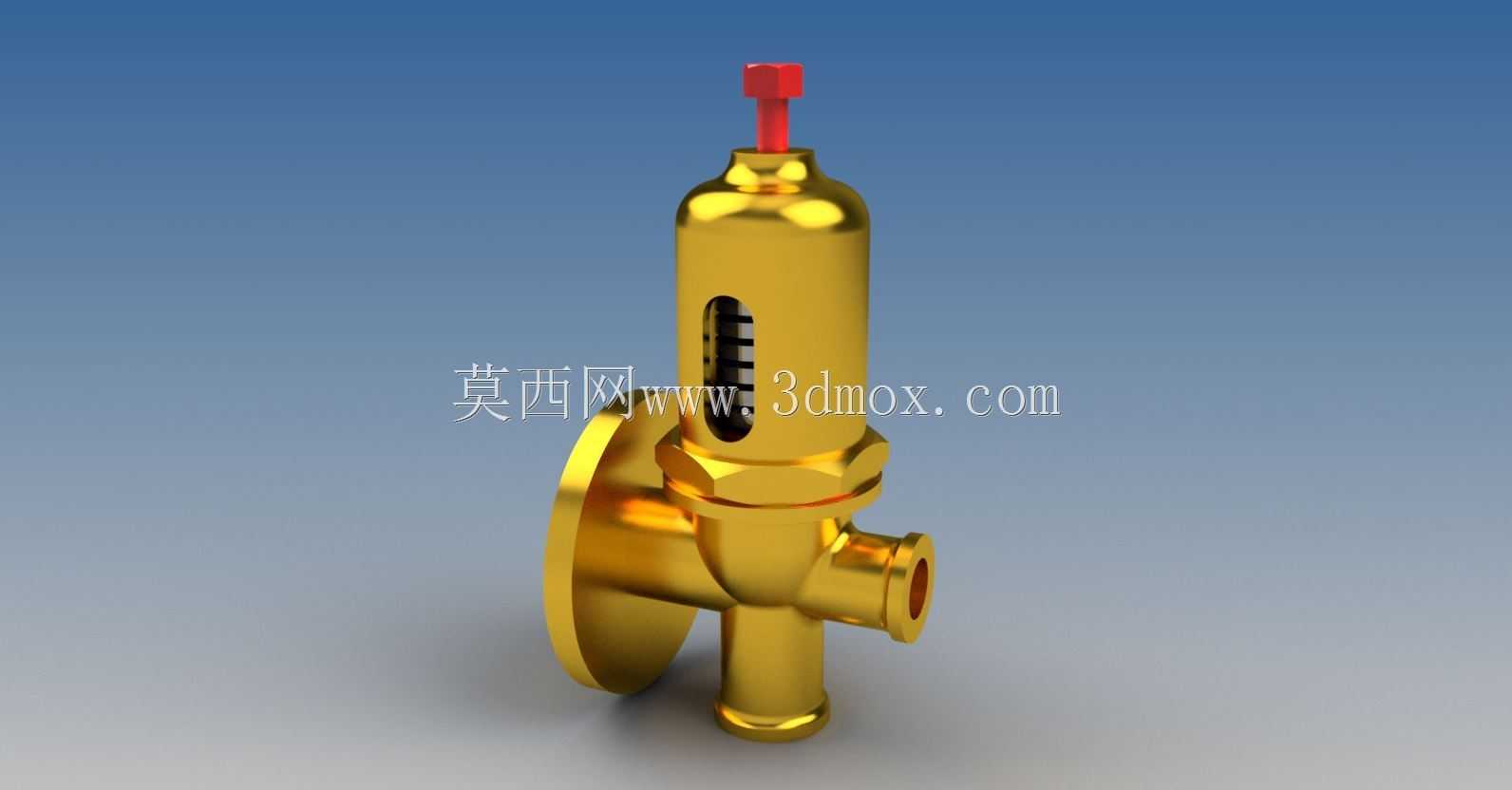

这款油缸安全阀是液压系统中不可或缺的压力保护元件，主要应用于各类液压泵站、工程机械液压回路、注塑机锁模油路、重型装备液压伺服系统等场景，核心作用是在油缸工作压力超过设定阈值时自动开启溢流，将多余高压介质泄放回油箱，避免油缸腔体内压力持续攀升造成密封件击穿、缸体胀裂、管路爆管甚至设备结构损毁的安全事故，同时也能在系统出现瞬时压力冲击时起到缓冲卸荷的作用，保障整个液压回路的压力稳定在安全工作区间内。从产品功能特性来看，该阀采用直动式溢流结构，响应速度快，压力超调量小，能够在压力超过设定值的瞬间完成开启动作，泄压完成后可自动复位闭合，不会影响系统的正常工作压力；顶部设置的红色调节手柄可根据实际工况需求灵活调整开启压力值，适配不同额定工作压力的油缸使用场景，阀体侧面开设的可视化刻度槽能够直观显示当前的压力设定档位，方便现场调试与日常巡检时快速确认参数状态。在设计思路上，整体采用黄铜材质作为主体壳体材料，既保证了阀体的耐压强度与抗腐蚀性能，也兼顾了加工成型的便利性与介质兼容性，适配常规矿物液压油、水乙二醇等多种液压传动介质；流道设计采用平滑过渡的圆弧转角结构，最大程度降低介质流经阀口时的湍流阻力与压力损失，减少泄压过程中的流体噪声与气蚀损伤；密封部位采用锥面硬密封搭配O型圈软密封的组合密封形式，在高压工况下仍能保证可靠的密封性能，避免正常工作状态下出现内泄漏问题。外形与安装边界方面，该阀采用侧方法兰作为主安装接口，法兰端面加工有标准密封槽，可直接与油缸缸体的预留法兰口对接安装，无需额外过渡接头，安装定位便捷可靠；下方设置的直通接口为泄压出口，可通过管路直接连接回油管路，侧面的外螺纹接口可作为压力检测口外接压力表，实时监测阀前工作压力；整体结构紧凑，轴向安装尺寸适配多数标准油缸的安装空间，不会与周边管路、结构件产生安装干涉，外露的调节手柄高度经过优化，既方便操作调节，也不会因突出尺寸过大造成磕碰误触。
