气动管路气体压力调节器结构设计

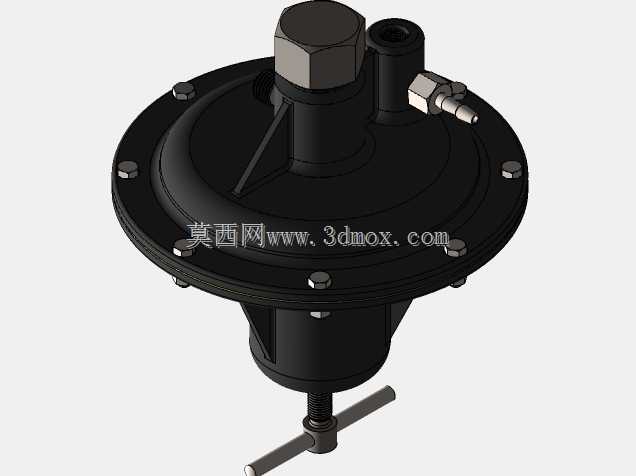

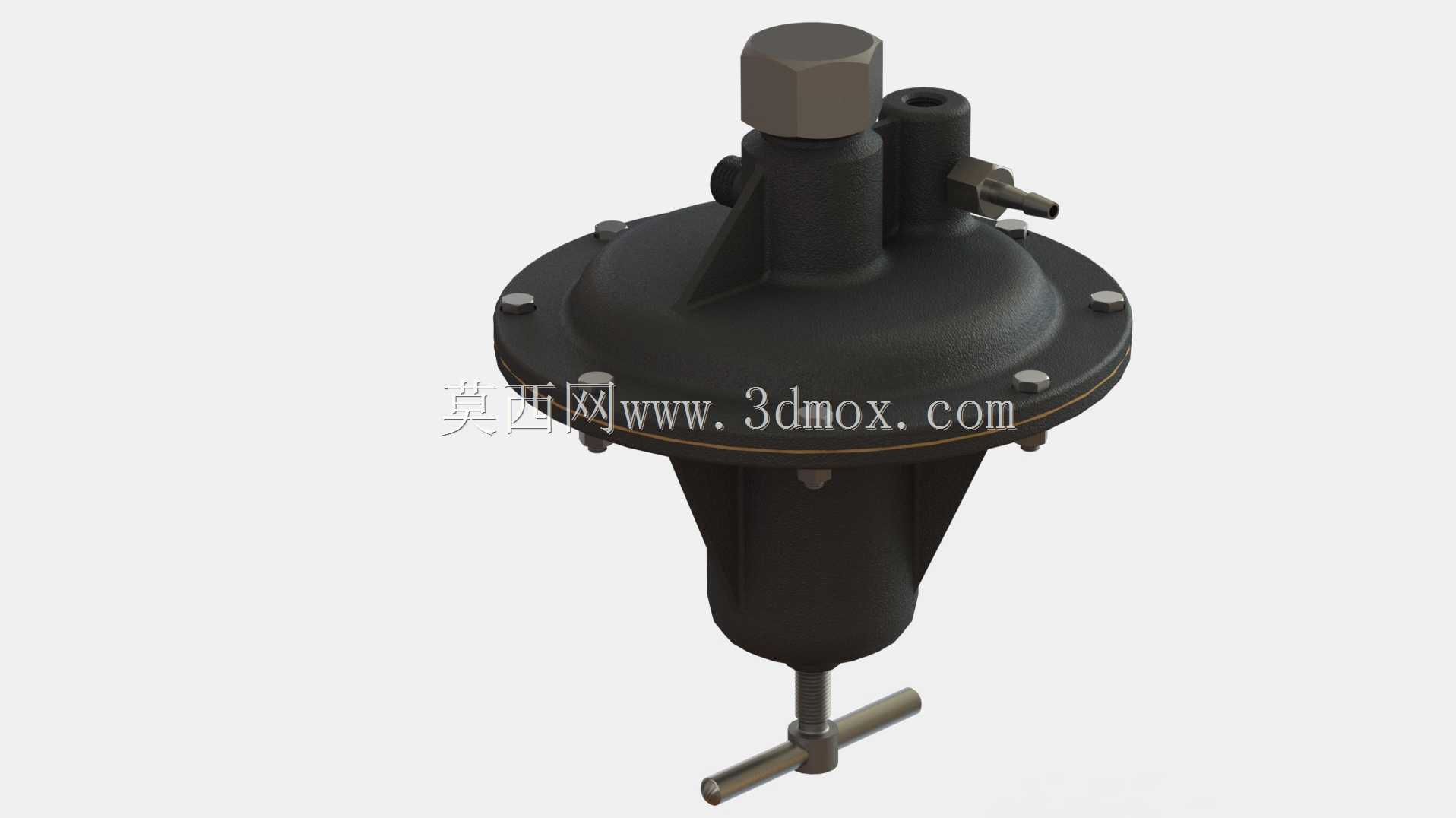

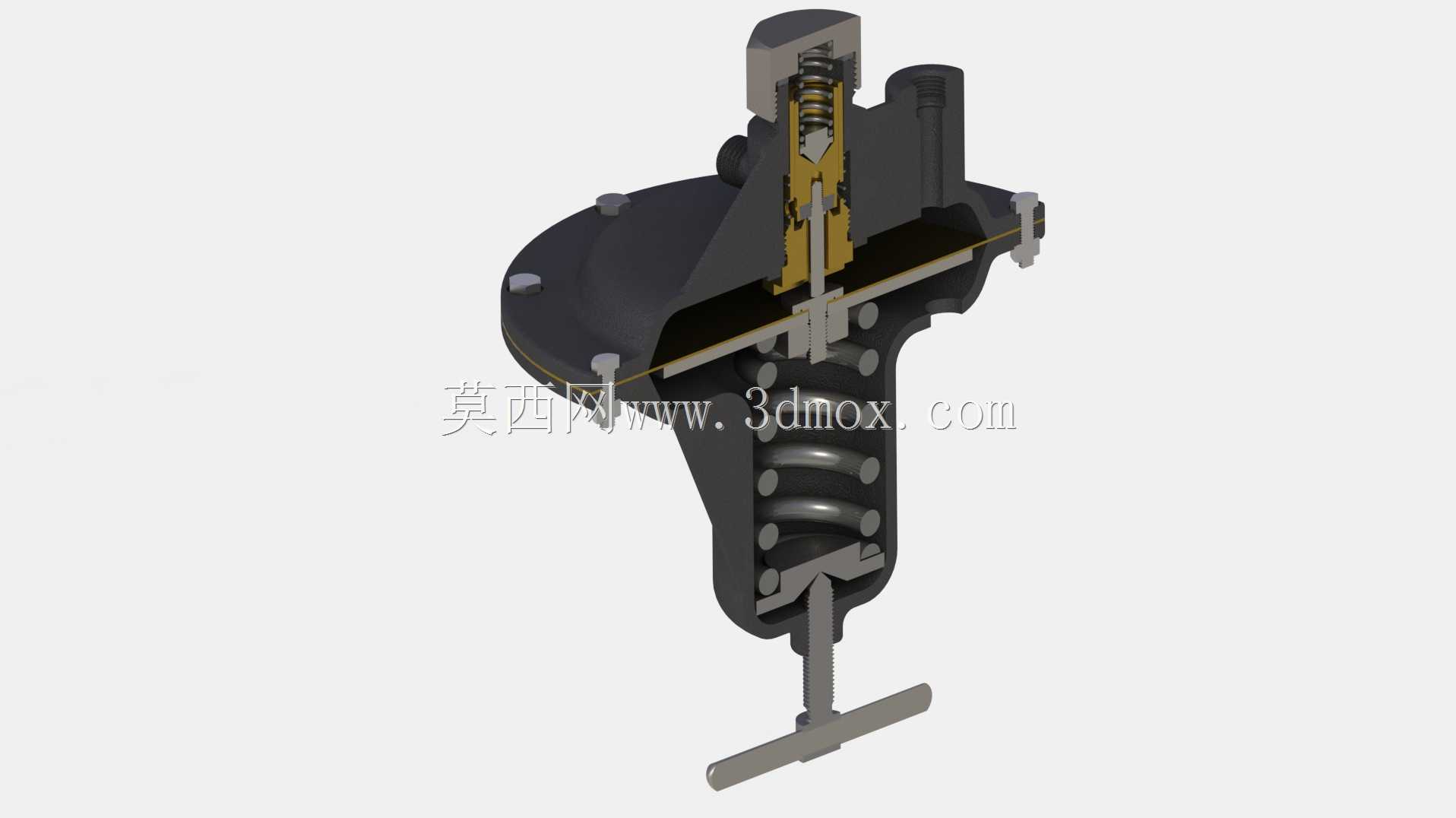

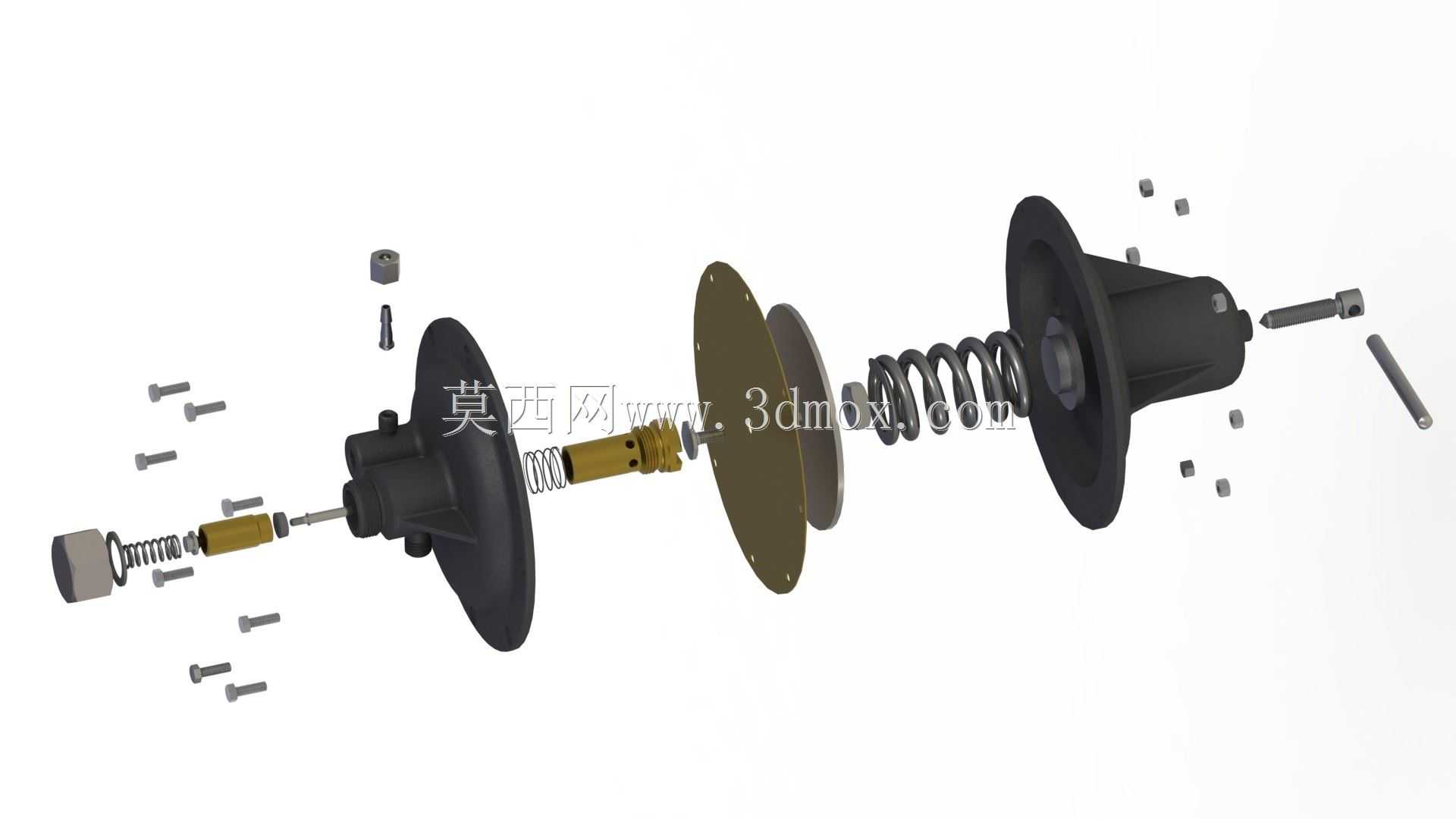

这款气体压力调节器主要应用在工业气动控制系统、民用燃气输配支路、实验室气路供给、中小型空压站末端供气等场景中，核心作用是将上游输入的较高压力气体，稳定调节至下游用气设备适配的工作压力区间，同时在气源压力出现波动、下游用气量发生瞬时变化时，自动维持输出压力的恒定，避免压力冲击损坏精密气动元件、仪表或用气终端，保障整个气路系统的运行稳定性与用气安全性。从功能特性来看，该结构采用双膜腔平衡式设计思路，核心调压弹簧与反馈膜片同轴布置，当输出端压力偏离设定值时，膜片会感知压力差产生轴向位移，带动阀杆组件调整节流口的通流面积，动态平衡进气量与出气量，实现压力的闭环稳定控制；阀体两端设置标准外螺纹连接接口，可直接对接同通径的气体管路，无需额外定制转接构件，安装维护便捷。设计过程中充分考虑了不同工况的适配性，膜片采用耐老化的弹性材质，可适配压缩空气、惰性气体、低压燃气等多种常见介质，内部流道做了顺滑过渡处理，能有效降低气体流经时的压损与紊流噪声，阀口密封面采用硬质耐磨材质，长期反复调节也不易出现密封失效、压力漂移的问题。从安装边界来看，该调节器整体为轴向对称的长条形结构，主体最大外径适配常规中小通径管路的安装空间，轴向总长度预留了手动调压旋钮的操作空间，安装时只需保证两端管路同轴对接，预留出侧面压力检测接口的操作余量即可，无需额外预留过大的安装空位，可适配紧凑排布的气路安装场景，无论是集成在气动控制柜内部，还是独立安装在管廊支路、设备进气端都能适配。结构拆解后各部件同轴度要求明确，弹簧刚度与膜片有效承压面积经过匹配计算，可覆盖常用的低压调压区间，满足多数常规用气场景的压力调节需求，整体结构没有冗余的复杂构件，后期拆解维护、更换易损件都十分便捷。
