小型双面DIL封装通用PCB实验板原型

这款小型双面PCB板原型，是面向电子电路原型验证、教学实验、小批量功能样机开发场景设计的通用载板，广泛适用于高校电子信息类专业的课程实验、电子爱好者的创意电路搭建、初创团队早期硬件功能验证环节，能够替代传统面包板完成更稳定的电路焊接测试，避免面包板接触不良、跳线杂乱带来的信号干扰问题，同时相比定制PCB具备更高的灵活性，可快速完成不同电路方案的迭代验证。

从实际用途来看，该板可承载常规直插式电子元器件的焊接固定，支持双面板走线布局，能够完成简单电源电路、信号采集电路、小型控制电路的原型搭建，尤其适合需要对称电源供电的模拟电路、数字逻辑电路实验，板上预留的对称电源走线可直接接入正负电源与地信号，减少额外飞线的使用，提升电路搭建的整洁度与信号稳定性。

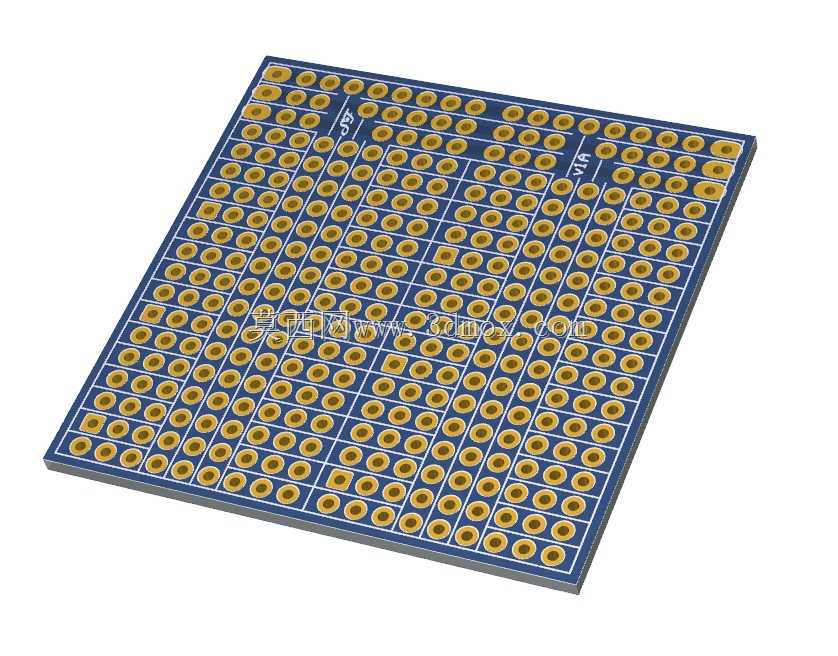

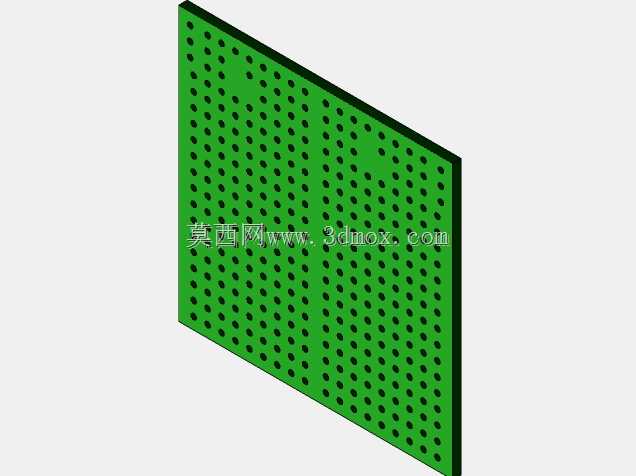

功能特性上，整板采用标准50mm×50mm正方形外形，适配常规小型外壳、实验台固定位的安装边界，可直接通过四角安装孔固定在标准实验支架或定制外壳内，无需额外裁切加工。板上排布直径1mm的金属化过孔，孔间距严格遵循2.54mm的标准DIL IC脚距规范，可直接兼容绝大多数直插式双列直插封装芯片、直插电阻电容、接插件等常规元器件的引脚尺寸，无需额外扩孔即可完成元器件插装焊接。金属化过孔实现了板面上下层的电气连通，支持双面走线布局，相比单面板可承载更复杂的电路连接，减少跳线使用量。

设计思路上，整板采用通用化网格孔阵布局，没有预设固定的电路走线，使用者可根据自身电路需求自由完成走线焊接，最大化提升板件的复用性；板上预设的三条对称电源走线，分别对应正电源、地、负电源，覆盖常用对称供电电路的电源接入需求，使用者可直接将元器件电源引脚就近连接到对应电源走线上，大幅减少电源布线的工作量。板面采用标准阻焊层设计，焊盘区域做了沉金处理，提升焊接可靠性与耐氧化能力，可满足多次拆焊元器件的使用需求，适配原型开发阶段频繁调整元器件位置的使用场景。

在安装适配层面，50mm的正方形边长可适配绝大多数小型手持设备、桌面实验装置的内部安装空间，板厚采用常规PCB标准厚度，可直接插入标准2.54mm间距的排针座，实现与其他功能模块的快速插接组合，方便搭建模块化的实验电路系统。
