自动皂液机感应泵控电路板组件

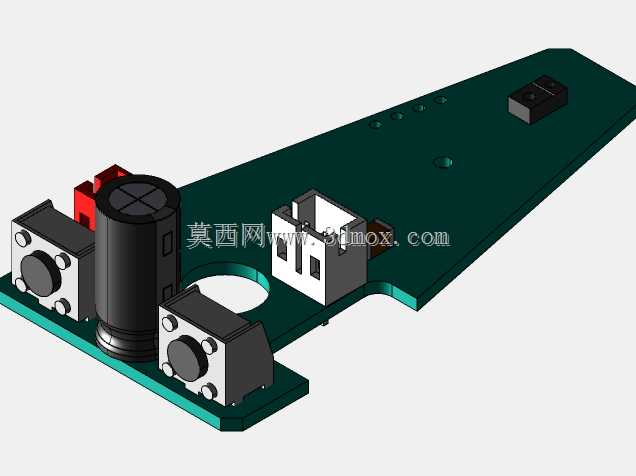

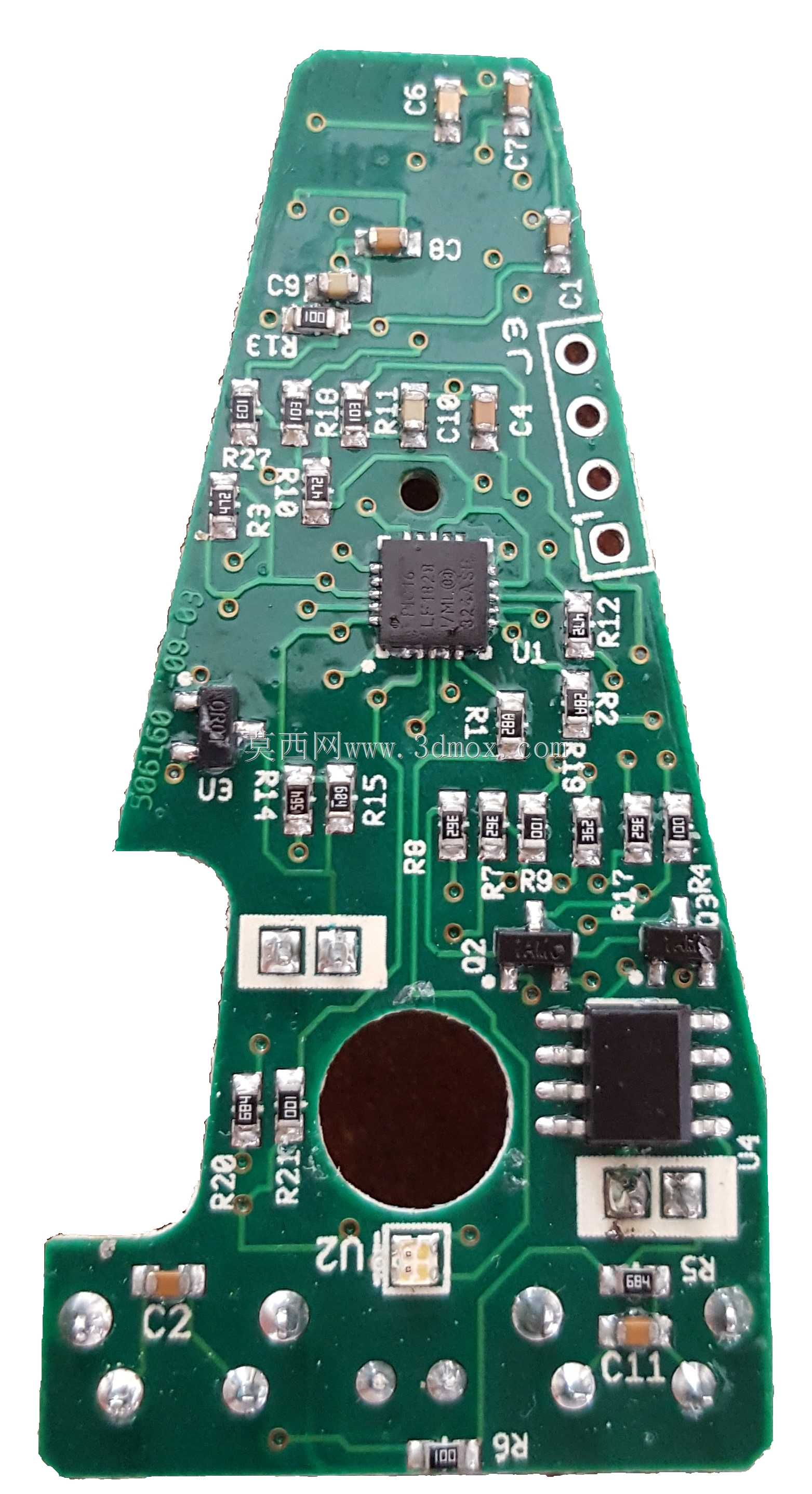

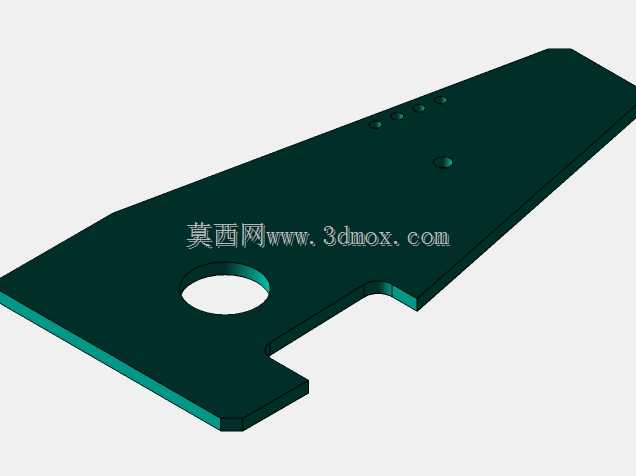

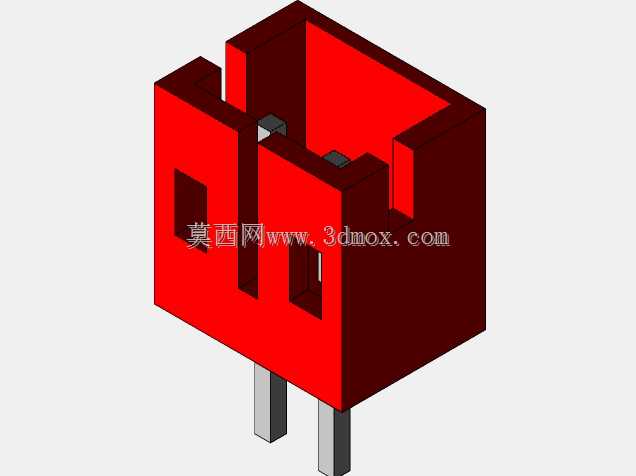

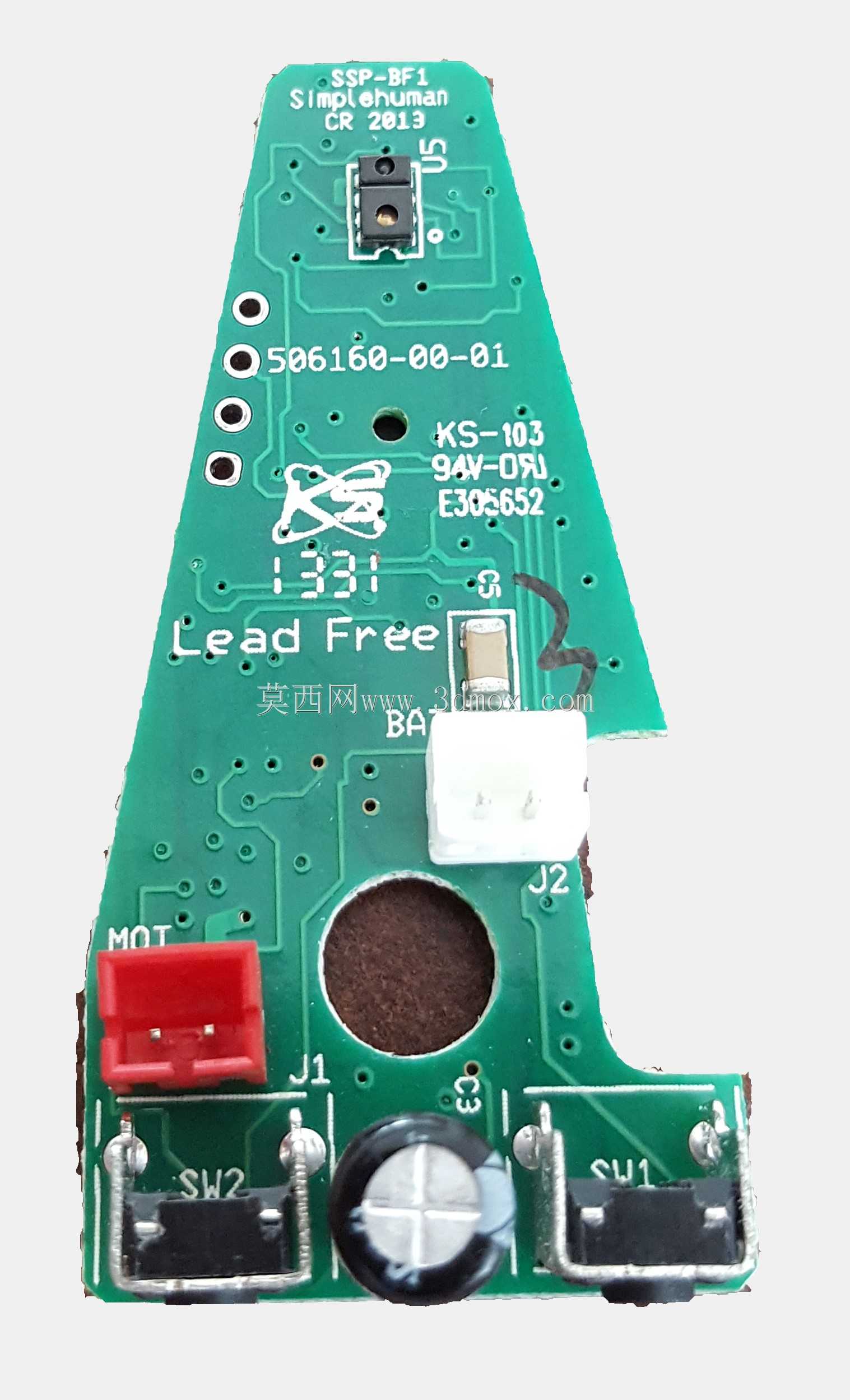

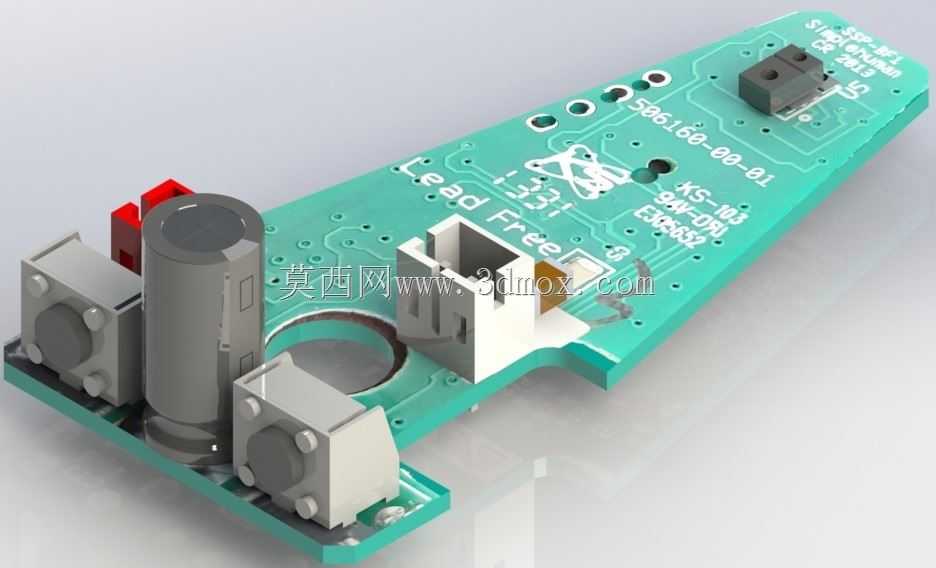

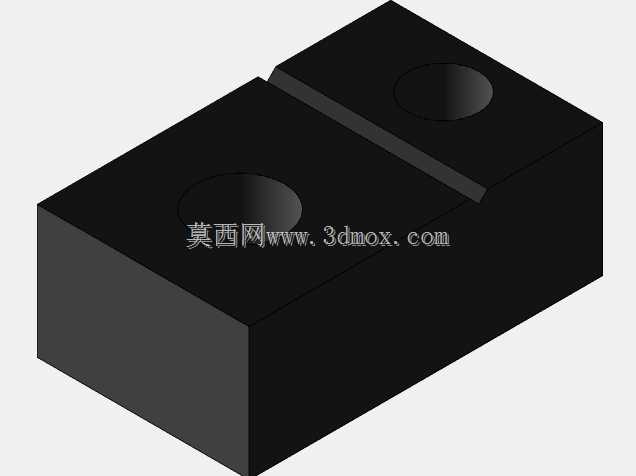

这套组件是自动皂液机的核心功能载体，主要应用于公共卫生间、家居盥洗区、餐饮后厨洗手台、医疗场所手卫生点位等场景，承担皂液自动感应出液的核心功能，替代传统手动按压皂液瓶，避免手部接触带来的交叉污染风险，适配紧凑型台面安装或壁挂式皂液机的内部装配需求。从功能特性来看，这套集成组件整合了红外感应触发模块、皂液泵驱动单元、供电接驳端口、功能控制按键四大核心部分，感应模块可精准识别手部靠近的动作信号，快速传递给驱动单元控制微型泵启停，实现定量皂液输出；两个侧置按键分别承担设备开关、皂液出液量档位调节的功能，可根据使用场景需求调整单次出液量，避免皂液浪费。从设计思路来看，整体采用长条形异形PCB板作为承载基底，板型根据皂液机内部壳体的空腔轮廓做了适配性裁切，预留的圆形开孔对应皂液机出液嘴的安装位置，板边的多个定位孔对应壳体内部的固定柱，可直接通过卡扣或螺丝完成板体固定，无需额外设计转接支架；板上元件布局遵循信号流向排布，感应模块置于板体前端靠近出液口位置，可最大化感应识别范围，泵体驱动接口、电池供电接口沿板边排布，方便内部线束接驳，功能按键置于板体侧方，对应皂液机外壳的按键开孔位置，用户无需拆机即可完成操作调整。从安装边界来看，板体整体为窄长形态，厚度控制在元件最高凸起范围内，适配内部空腔深度有限的紧凑型皂液机壳体，所有外接接口均采用卧式贴片或矮脚接插件，进一步压缩垂直方向占用空间，电池供电端可适配多节干电池的供电排布，泵体接驳端直接对应微型隔膜泵的安装位，可实现泵体与电路板的直连装配，减少内部线束长度，降低装配复杂度。这套组件的集成化设计，大幅简化了自动皂液机的整机装配流程，将感应、控制、驱动功能整合在单块板体上，减少了分体式模块的连接故障点，提升了设备长期运行的稳定性，同时紧凑的板型设计可适配更多外观造型的皂液机外壳，为产品外观设计留出更多创意空间。
