航模用80A无刷电子调速器结构设计

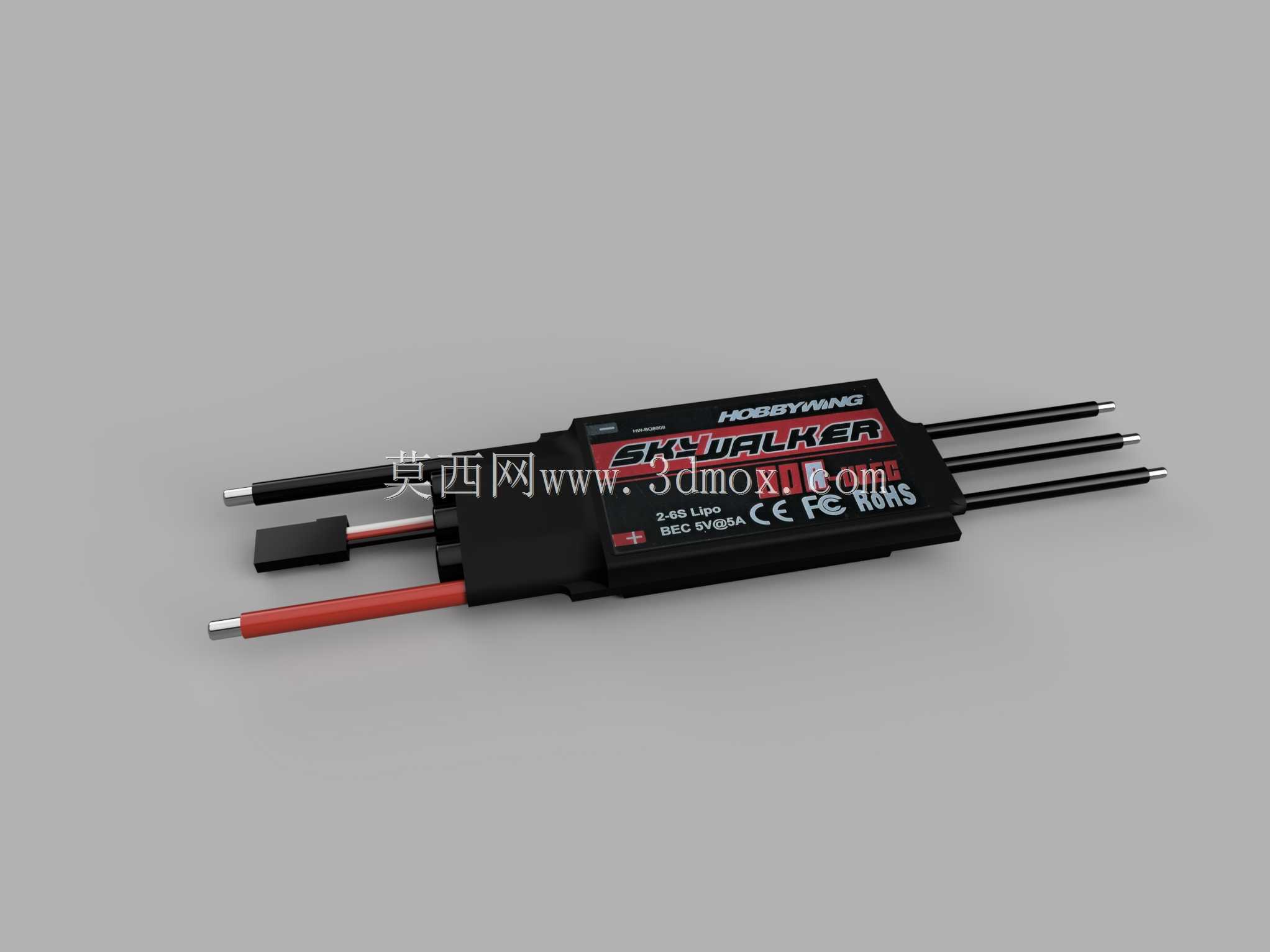

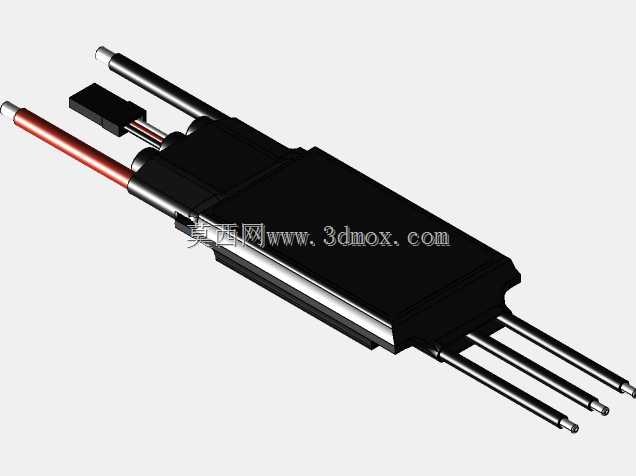

这款无刷电子调速器是航模动力系统的核心控制部件，主要适配固定翼航模、多旋翼无人机、小型电动遥控车等搭载无刷电机的遥控模型设备，承担着动力输出调控、电机运行保护、接收机信号转换的核心作用，是连接飞控/接收机与无刷电机的关键枢纽，直接决定模型动力响应的平顺性、动力输出的稳定性以及飞行/行驶过程的操控手感。在实际航模飞行场景中，它能够根据接收机传输的油门信号，实时调整输送给无刷电机的电流大小，精准控制电机转速，配合舵面操控完成起飞、爬升、特技动作、巡航、降落等全流程操作，同时内置的BEC模块可以独立为接收机、舵机等机载电子设备提供稳定的5V供电，无需额外配置独立稳压模块，简化机载电路布局。从功能特性来看，这款电调支持2-6S锂聚合物电池以及5-18节镍氢电池供电，持续输出电流可达80A，短时间突发电流可承载100A达10秒，能够满足大拉力无刷电机的高功率输出需求，适配不同KV值的无刷电机：针对2极BLM无刷电机最高支持210000rpm转速，6极BLM无刷电机最高支持70000rpm转速，12极BLM无刷电机最高支持35000rpm转速，覆盖了从小型室内航模到中型固定翼、航拍无人机的动力需求；油门信号刷新率覆盖50Hz至432Hz，既兼容传统遥控设备的标准信号频率，也能适配高刷新率飞控的快速响应需求，操控延迟更低，动作跟手性更强。在设计思路上，这款电调采用了长条形扁平化的紧凑布局，功率管、电容、控制芯片等元器件沿长度方向有序排布，配合黑色阻燃绝缘外壳，既能够隔绝外界灰尘、水汽对内部电路的侵蚀，也能在紧凑的机身/机臂空间内完成安装，外壳表面印刷清晰的参数标识与接线定义，方便用户快速识别接线端口，避免接反损坏设备；电源输入端采用大线径红黑硅胶线，红色对应电源正极、黑色对应电源负极，大线径设计能够降低大电流传输过程中的线损，减少发热，输出端三根电机线采用镀金香蕉插头，接触电阻小、插拔寿命长，方便用户根据电机转向需求调整接线顺序，独立的BEC输出排线采用标准杜邦接头，可直接对接主流接收机与飞控设备，无需额外转接线材。从安装边界来看，这款电调的外形尺寸为86mm*38mm*12mm，整体重量仅82g，安装时只需预留略大于该尺寸的平整安装位，使用扎带或双面泡棉胶即可完成固定，安装时需注意远离接收机天线等易受电磁干扰的部件，同时保证散热面与空气流通方向一致，借助飞行过程中的迎面气流完成散热，避免长时间大电流输出导致过热保护触发；接线时需严格区分电源正负极，电机线可任意连接后根据转向调整顺序，信号线需对应接收机油门通道的正负极与信号脚，避免接反损坏机载电子设备。
