Adafruit BMP388气压传感转接板结构设计

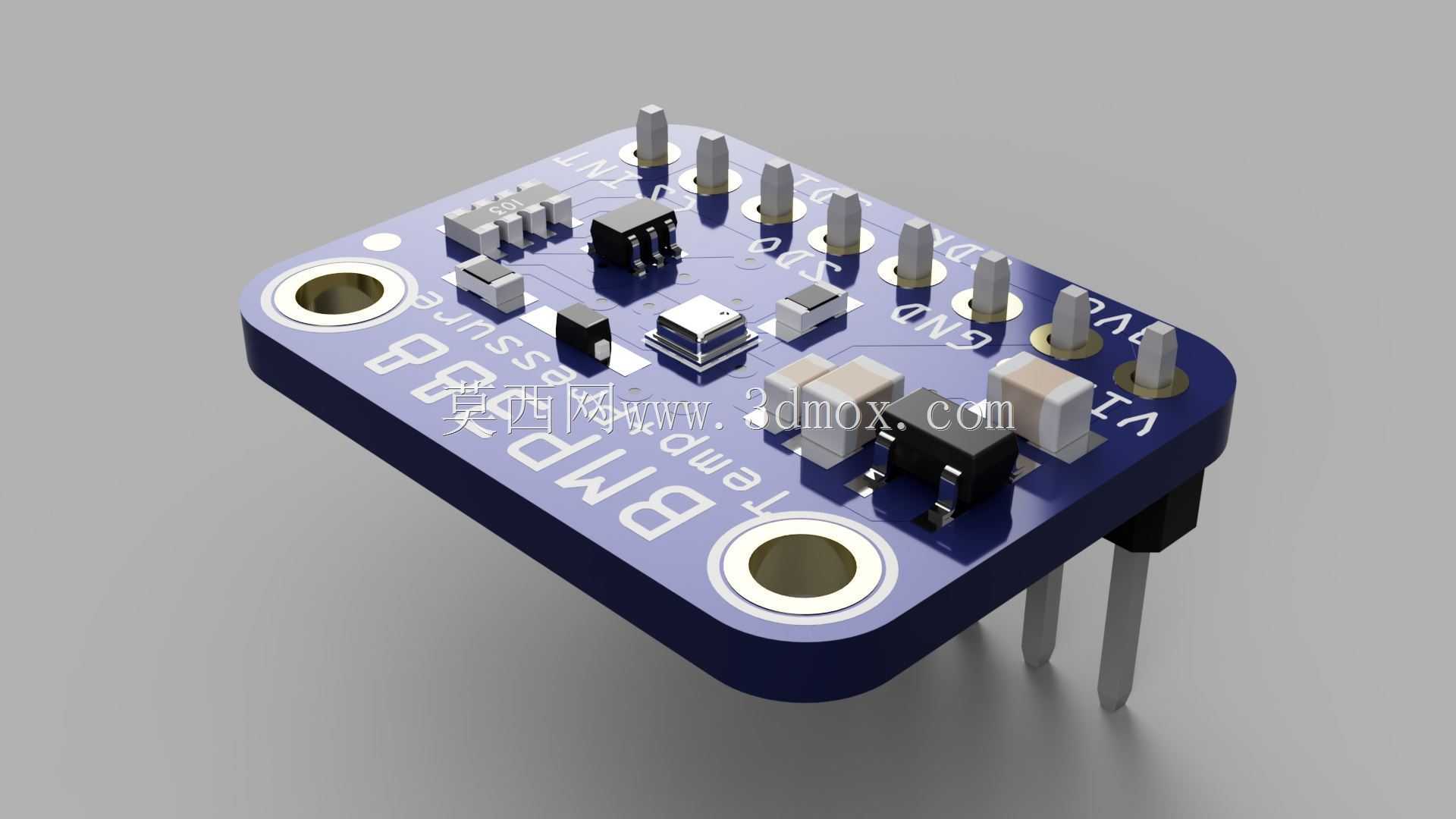

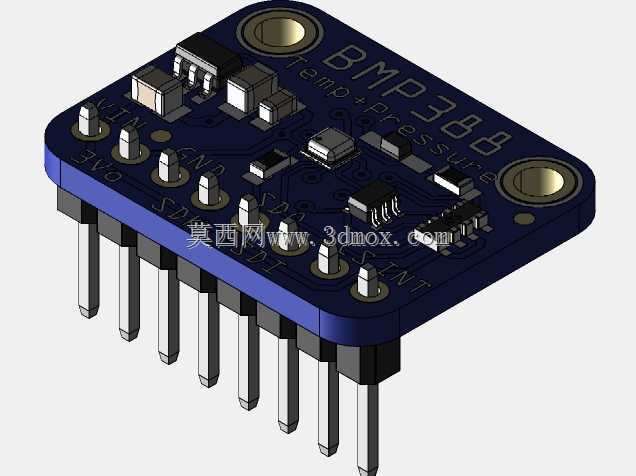

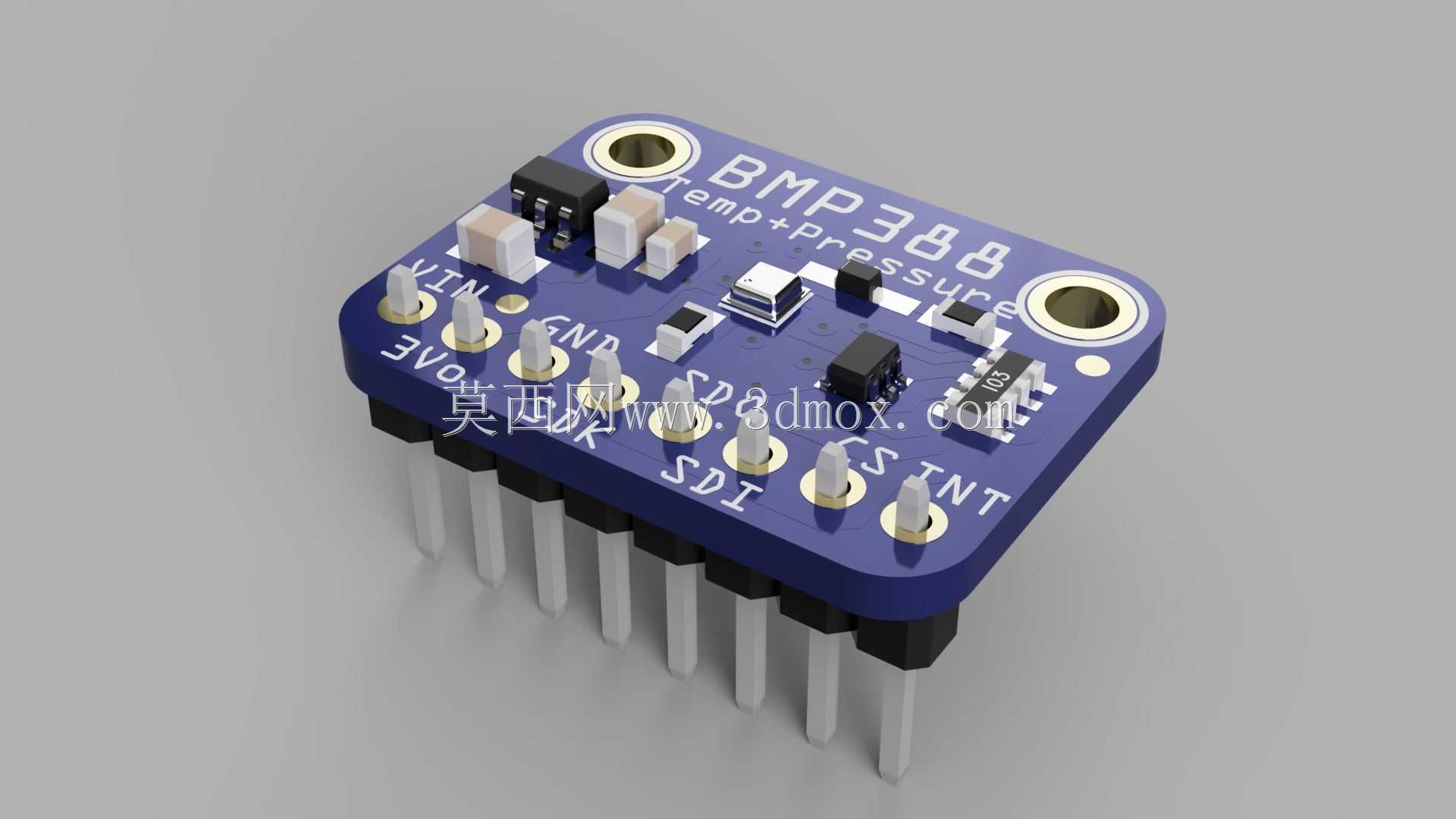

　　这款BMP388气压传感转接板的设计，核心围绕便携环境监测、小型无人机高度定高、可穿戴设备环境感知这类对安装空间、测量精度有严苛要求的场景展开。从结构层面看，转接板采用圆角矩形PCB布局，板身预留两个对称的Φ3mm安装定位孔，孔位中心距适配通用2.54mm排针组的安装边界，既可以通过排针直接插装在面包板上做原型验证，也能利用定位孔配合M2.5螺丝固定在设备舱内的安装位上，不会和周边的主控板、电源模块产生结构干涉。板载元件的排布遵循信号路径最短原则，BMP388传感核心布置在板身靠近外侧的区域，尽可能减少板上其他发热元件对气压、温度测量精度的热干扰，电源滤波电容紧贴传感芯片的供电引脚布置，能有效滤除供电线路上的纹波，

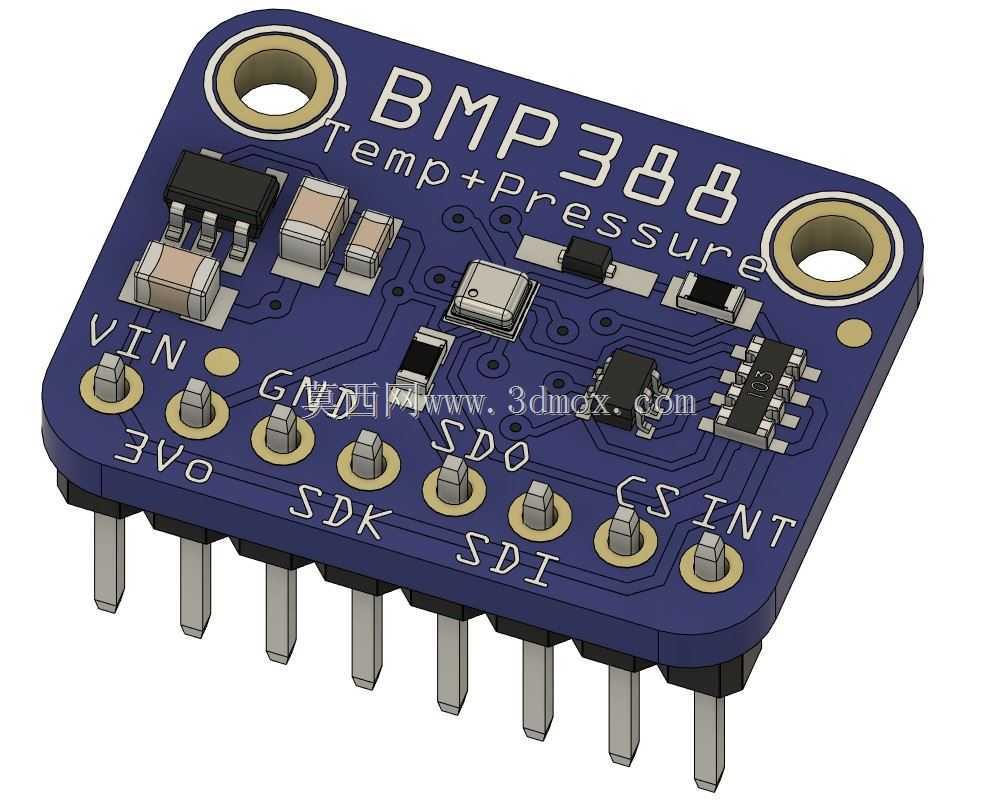

　　避免供电波动带来的测量数值跳变。接口部分同时兼容I2C和SPI两种通讯协议的引脚定义，排针引脚的丝印清晰标注了电源、地、时钟、数据、中断等信号定义，选型时无需额外查阅手册就能完成接线，多传感器挂载时I2C地址可配置，不会出现地址冲突问题，适合多节点环境监测阵列的搭建。从性能参数对应的结构设计来看，该传感器相对精度可达8帕斯卡，对应海拔高度测量误差约±0.5米，相比前代产品测量噪声低至0.1米，转换响应速度更快，设计时特意将传感芯片的通气区域避开板上遮挡结构，保证气压感应面和外界环境空气流通顺畅，不会因为板身遮挡形成局部气腔导致测量滞后。温度测量通道精度可达±0.5℃，在做海拔高度换算时能直接通过芯片内置的温度传感器做温度补偿，

　　无需额外外挂温度元件，进一步压缩了整体占用的安装空间。实际选型应用中，这款转接板既可以用于四轴无人机的定高飞行控制，也能集成在便携高度计、户外可穿戴设备中做海拔高度跟踪，在室内导航、环境气象监测站点搭建场景下，也能通过稳定的气压测量数据辅助实现楼层定位、微小气压变化监测功能。结构建模时完整还原了板上所有贴片元件、排针的外形尺寸与安装位置，导入整机装配时可以直接做干涉检查，不需要二次测绘元件尺寸，能大幅缩短原型开发阶段的结构验证周期。
