M5内外螺纹六角压铆紧固件结构设计

　　在钣金结构设计、精密仪器装配、电子设备壳体加工等场景中，压铆类紧固件是解决薄板件螺纹连接问题的核心零件，这类零件不需要额外焊接螺母，也不会在薄板背面产生凸起，能很好适配设备内部紧凑的安装空间，尤其适合壁厚在0.8mm到2.5mm之间的冷轧钢板、铝合金板等常见钣金基材的连接需求。本次设计的M5规格内外螺纹六角压铆螺母，在常规压铆螺母的结构基础上做了适配性优化，六角头部的花齿压入钣金预制孔后，能通过板材的塑性变形卡入花齿间隙，形成可靠的抗扭转结构，避免拧紧螺纹时螺母跟转，同时压合后头部端面与钣金表面完全齐平，不会占用额外的装配空间，适配自动化产线的压装工序，压装力参数匹配常规气动压铆机的出力范围，不需要定制专用压头即可完成批量装配。

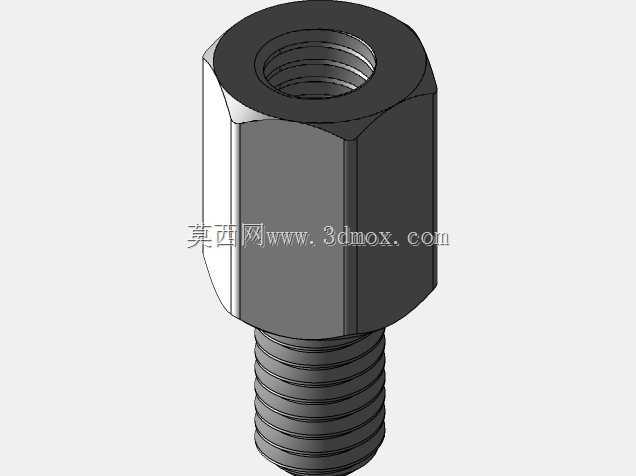

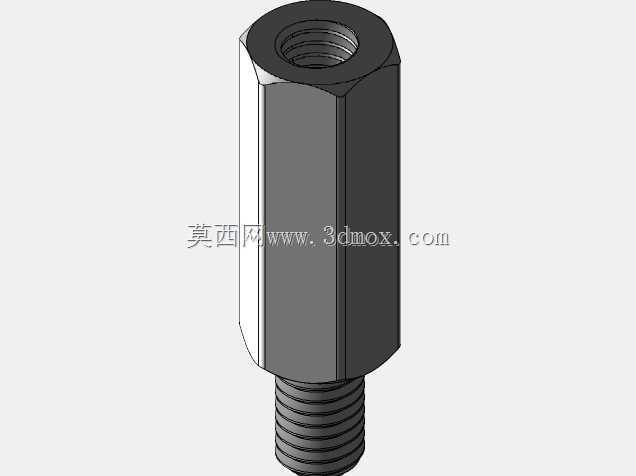

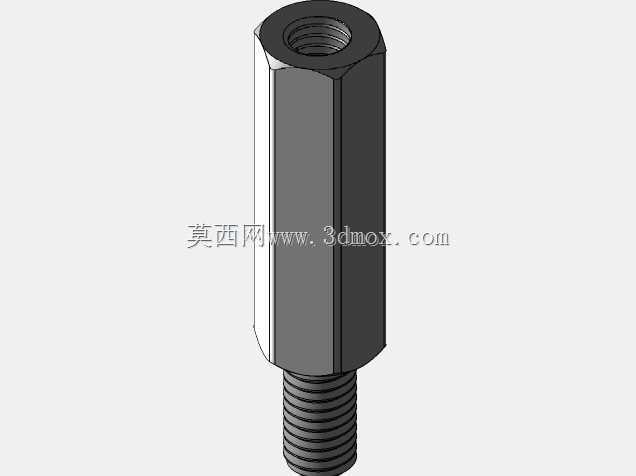

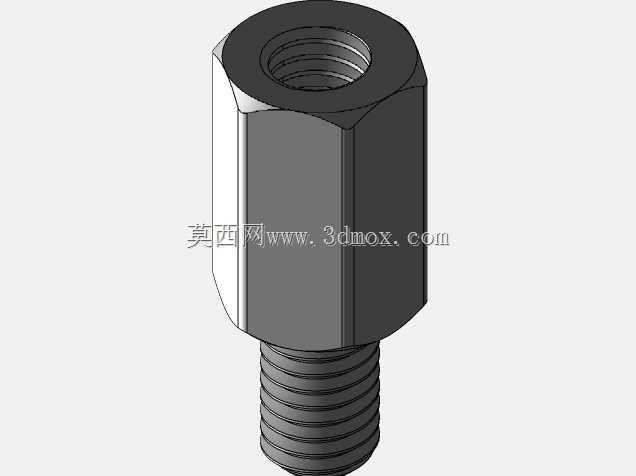

　　从结构设计逻辑来看，这类压铆件的核心尺寸边界需要严格匹配安装场景：六角头部的对边尺寸控制在7.8mm左右，既能保证压入后有足够的抗扭接触面积，又不会因为头部过大占用周边的走线、元器件布置空间；导向段做了15度的导入倒角，压装时可以快速对准钣金预制孔，减少压装偏斜导致的钣金变形、螺母报废问题；螺纹段采用标准M5粗牙螺纹，通止规检测符合6H精度要求，既能适配常规的M5机牙螺丝，也能作为转接螺纹件连接不同螺距的杆件，满足传感器安装、小型元器件固定、钣金拼接等多场景的连接需求。实际装配过程中，这类压铆螺母的安装不需要在钣金背面预留操作空间，只需要从单侧放入预制孔后压合即可，对于封闭腔体结构、多层叠合钣金结构的连接适配性远高于通孔螺栓、

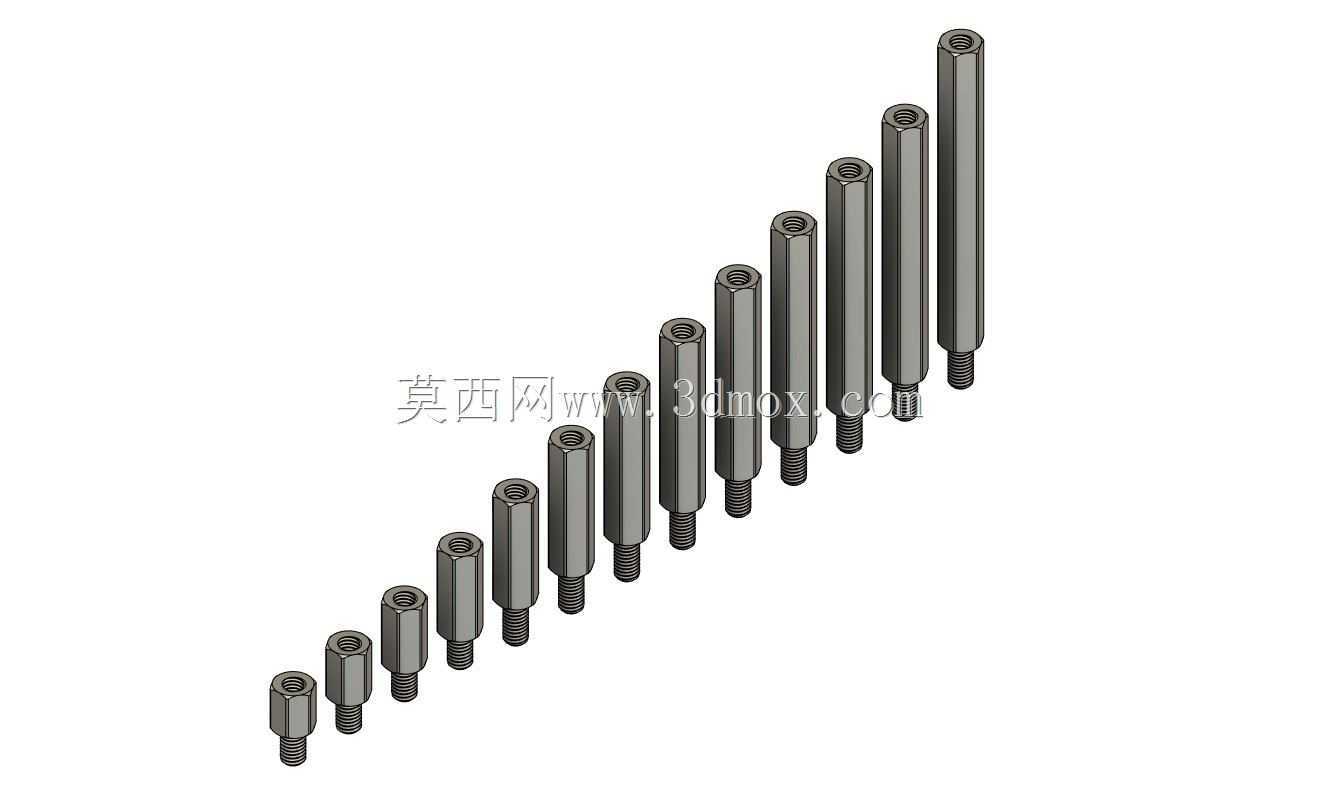

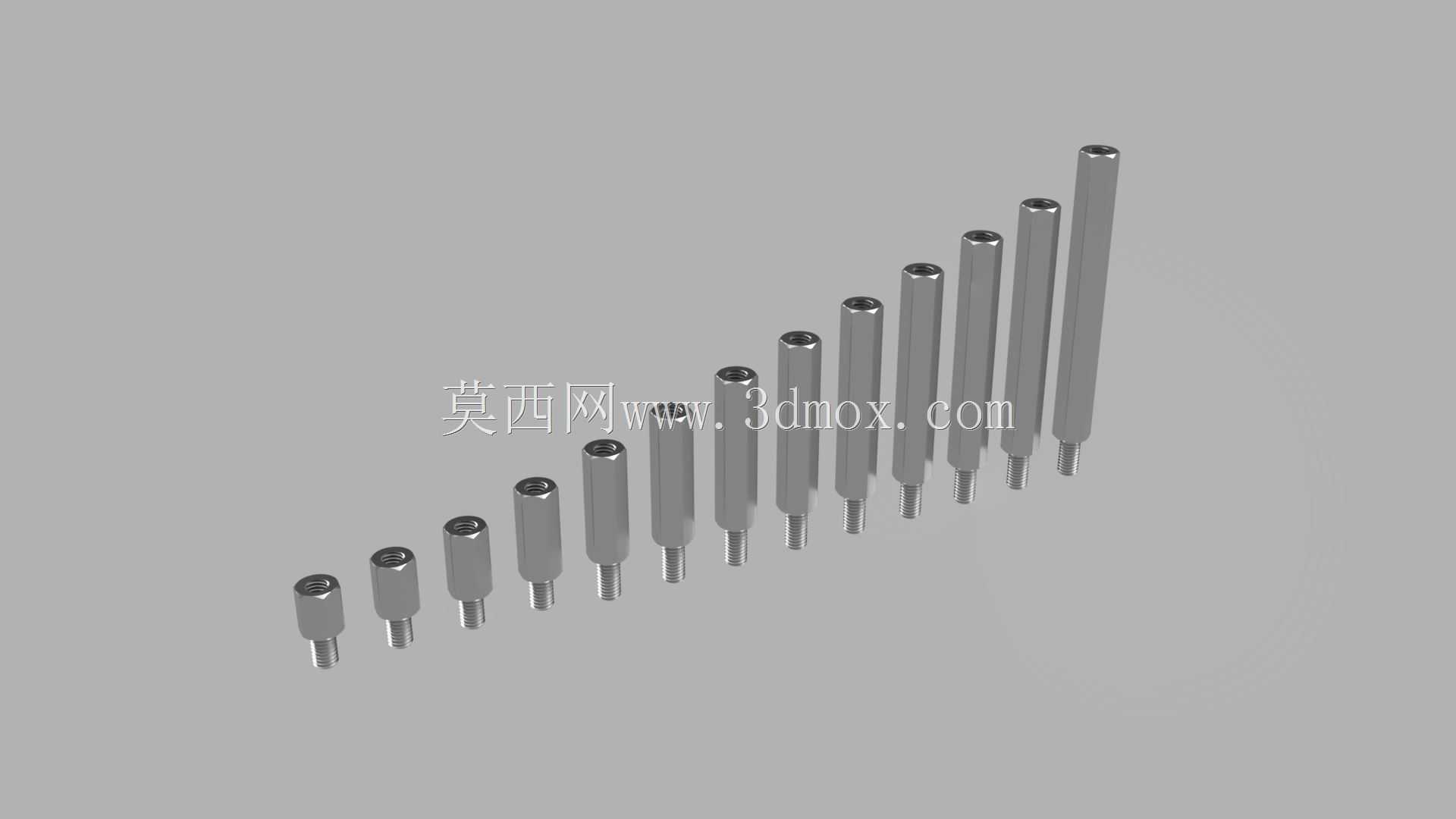

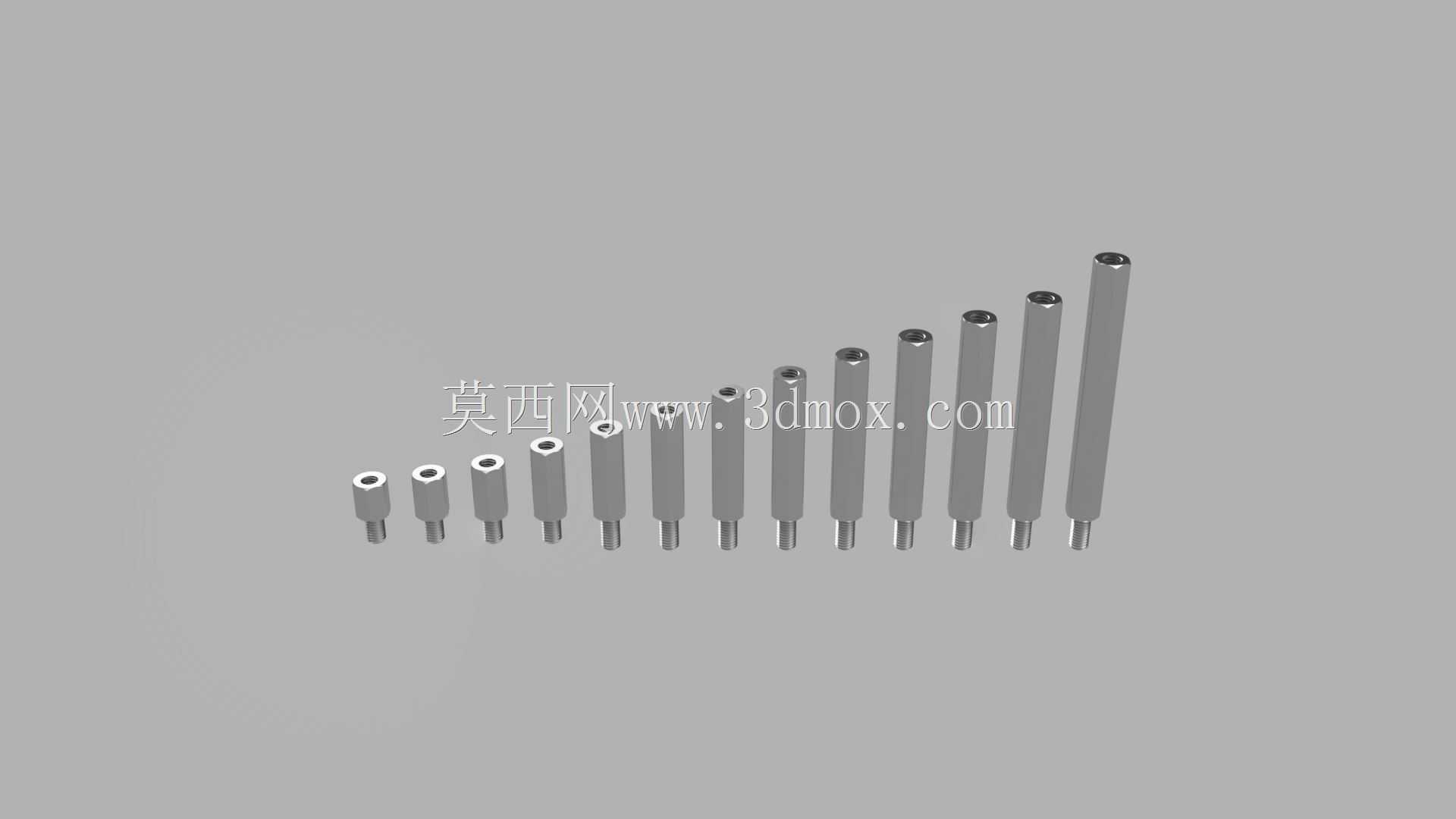

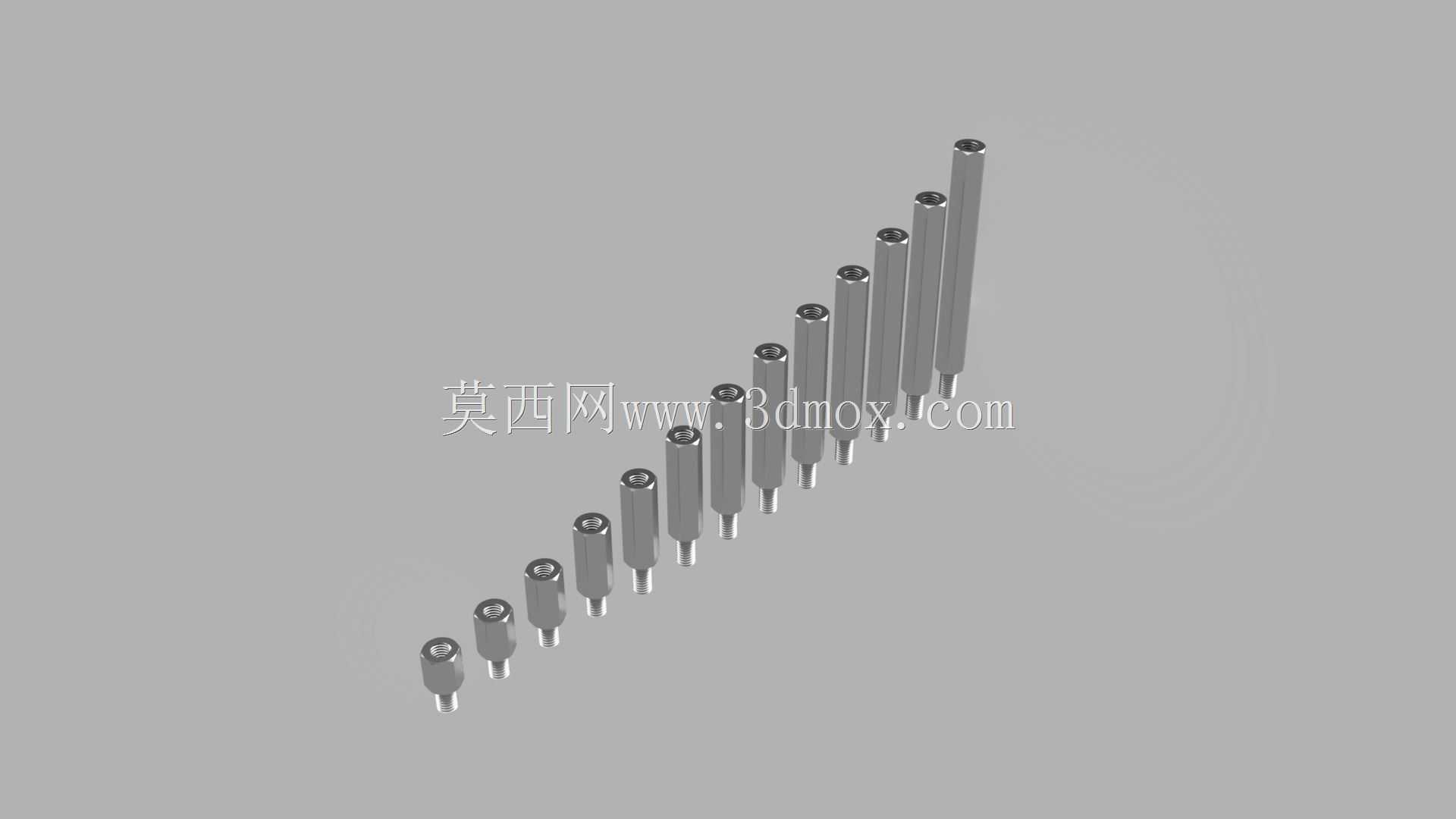

　　焊接螺母等方案，压装完成后螺纹轴线与钣金表面的垂直度可以控制在0.05mm以内，能保证精密元器件安装时的平面度要求，避免因为螺纹歪斜导致的螺丝滑牙、元器件安装应力过大等问题。在传感器安装场景中，这类压铆螺母可以预先压装在仪器仪表的壳体安装位上，现场装配传感器时只需要从外侧拧入螺丝即可，不需要在壳体内部预留扳手操作空间，能大幅缩小仪器仪表的整体外形尺寸；在自动化设备的护板、走线槽安装场景中，这类压铆件的抗振动性能优于自攻螺丝连接，长期运行在设备振动环境下也不会出现螺纹松动、护板脱落的问题。设计时还考虑了不同长度规格的适配需求，不同长度的螺纹段可以适配不同厚度的叠层连接件，从单块薄板的固定到三层钣金的叠合连接都能找到对应的规格，压装后的拉脱力可以达到4000N以上，完全满足工业设备、仪器仪表类产品的连接强度要求，六角结构的抗扭力矩可以达到8N·m以上，拧紧M5螺丝时不会出现螺母跟转、压合位松动的问题。
