双摇杆四连杆传动机构结构设计

双摇杆四连杆机构是平面连杆机构中应用极为广泛的典型传动结构，在轻工机械、物料输送、工程机械操作端、自动化执行工位等场景中承担着特定轨迹运动传递、角度摆动转换的核心作用，能够将固定端的摆动输入转化为执行端符合预设规律的摆动输出，适配需要在有限角度范围内完成往复动作、且对运动轨迹有严格约束的作业需求，比如包装生产线的料斗翻转工位、工程机械的操作杆联动结构、自动化设备的挡料摆臂驱动单元，都能看到这类连杆结构的实际应用。

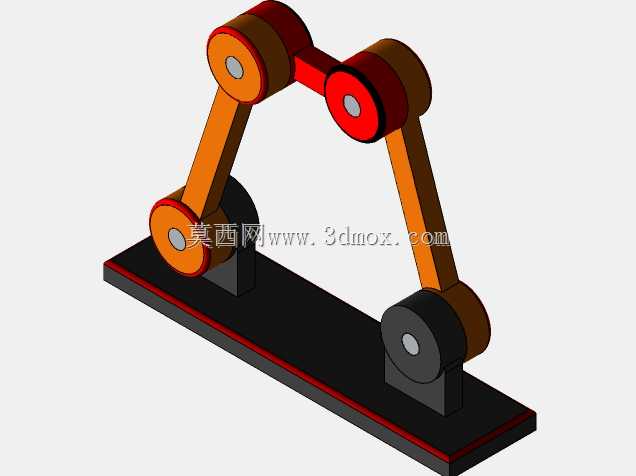

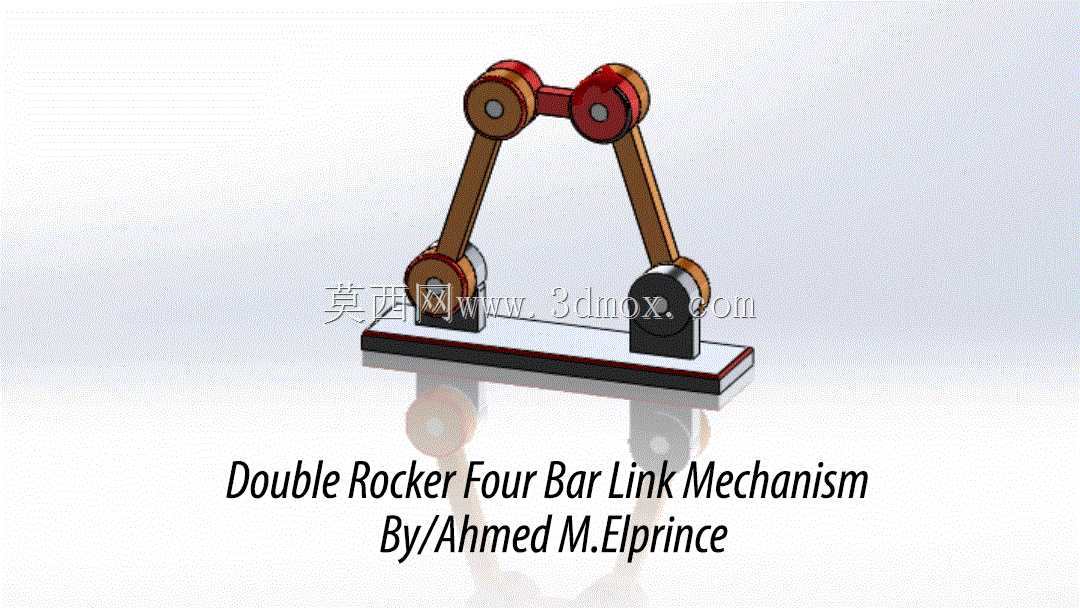

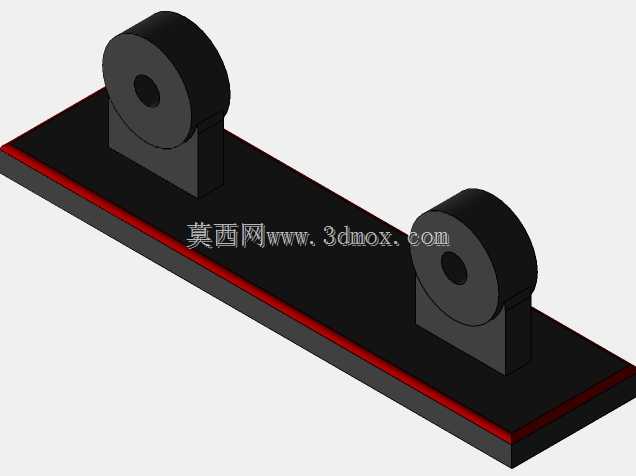

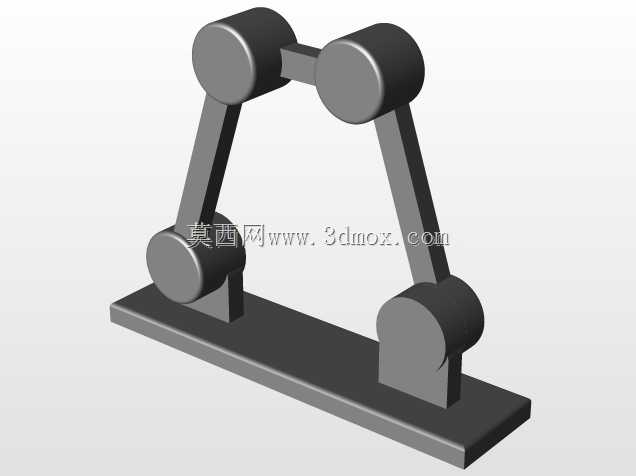

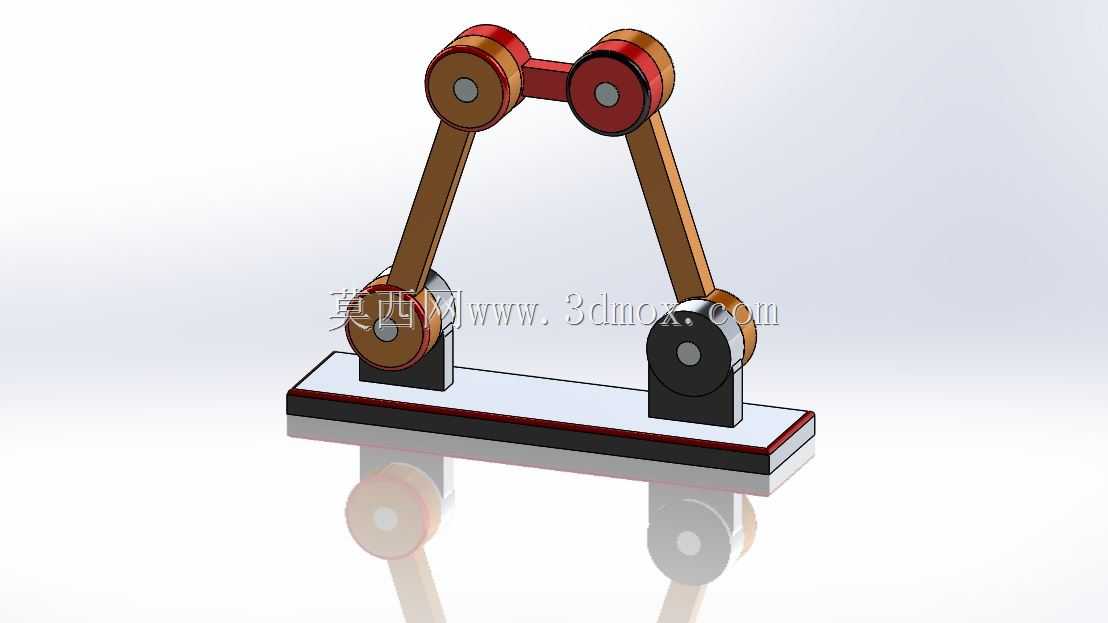

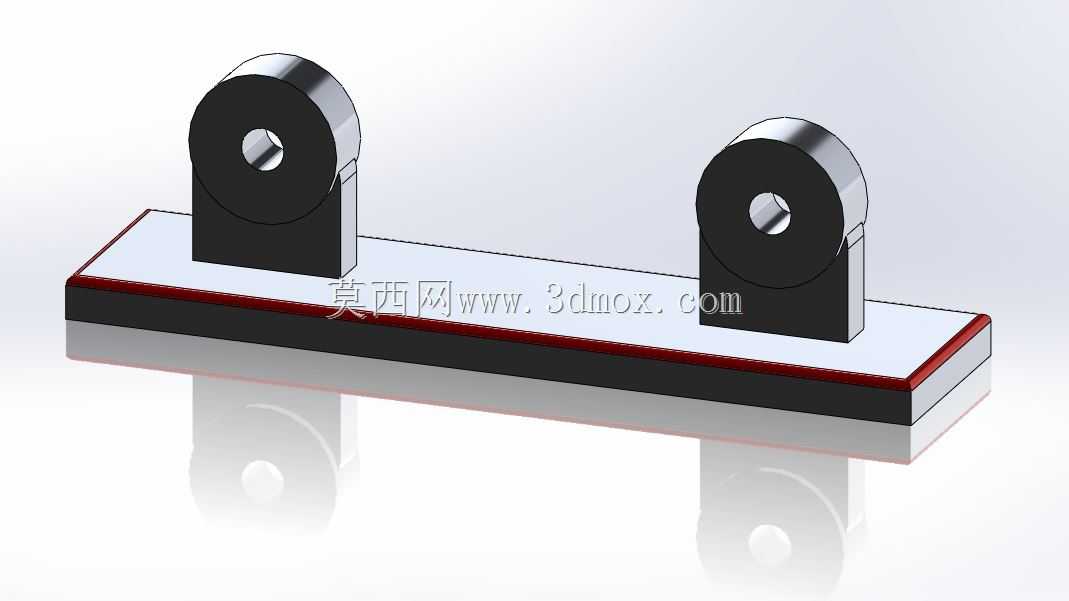

该机构整体采用对称式双摇杆布局，底部设置一体化平直安装基座，基座上预留两个固定铰接支座作为机构的固定机架端，两个摇杆分别通过铰接副与支座连接，上端通过中间连杆完成铰接联动，所有铰接位置均采用带限位凸台的铰接轴结构，既保证连杆转动过程中的同轴度，又能避免运动过程中出现轴向窜动，保障传动过程的稳定性。从安装边界来看，基座为矩形平板结构，可直接通过螺栓固定在设备安装台面，整体外轮廓在运动过程中不会超出基座的投影范围过多，不会与周边相邻的设备部件产生运动干涉，适配紧凑安装空间的布局需求。

在功能特性上，该机构的两个连架杆均为摇杆，仅能在预设角度范围内做往复摆动，不存在整周回转的构件，因此可以实现特定角度范围内的姿态联动，运动过程中传动平稳，铰接副处为面接触传动，承载能力强、耐磨损，长期运行下的传动精度保持性好，相比齿轮、凸轮等传动结构，加工制造难度更低，后期维护仅需定期对铰接位置加注润滑脂即可，运维成本低廉。

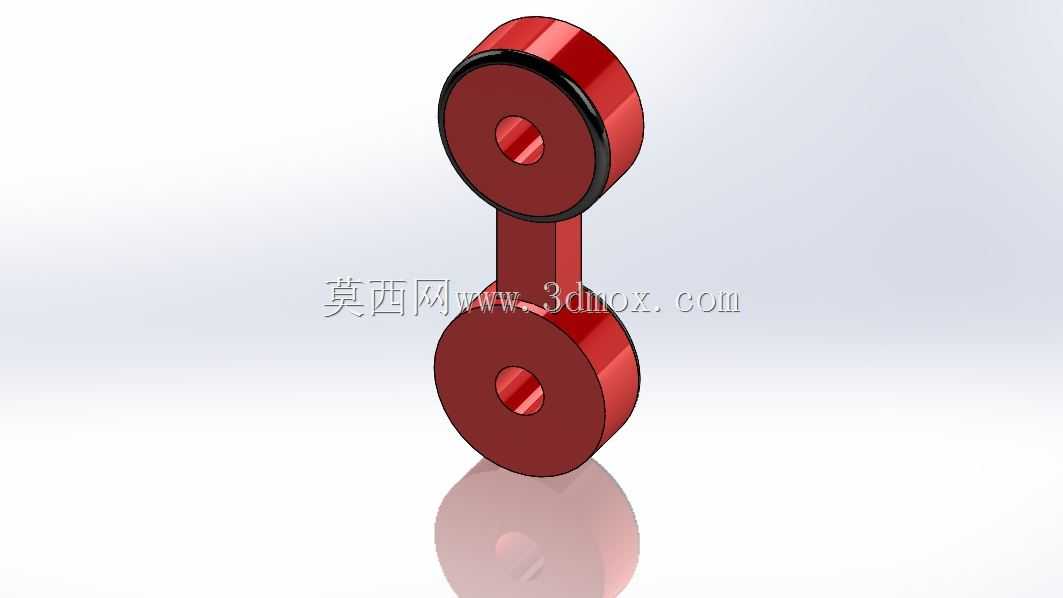

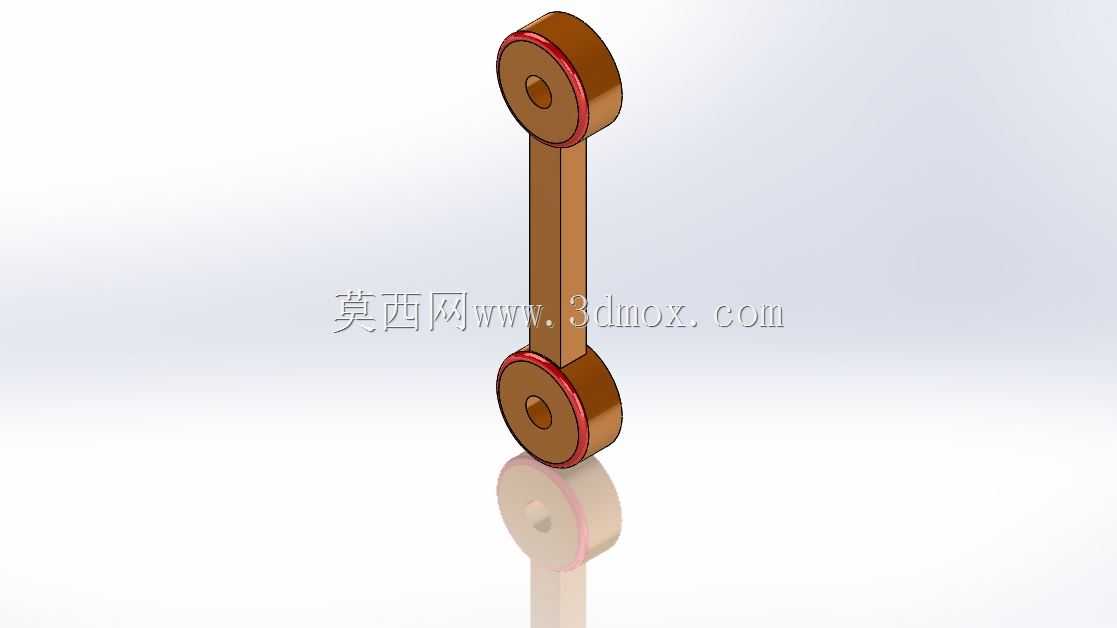

设计过程中严格遵循平面四杆机构的杆长约束条件，通过合理匹配机架、两个摇杆、中间连杆的长度比例，精准控制摇杆的摆动角度范围与连杆上任意点的运动轨迹，确保输出端的摆动行程完全匹配实际工位的动作需求，同时对所有铰接位置做了等强度设计，铰接轴的直径、连杆的截面尺寸均按照额定传动载荷做了校核，避免运动过程中出现构件变形、铰接卡滞的问题。整体结构外露直观，便于观察运动过程，既可以作为工业设备的实际传动部件使用，也可作为机械原理教学的演示结构，清晰展示双摇杆机构的运动规律与传动特点，帮助理解平面连杆机构的设计逻辑与应用方式。
