M1.6至M56公制标准平垫圈系列设计

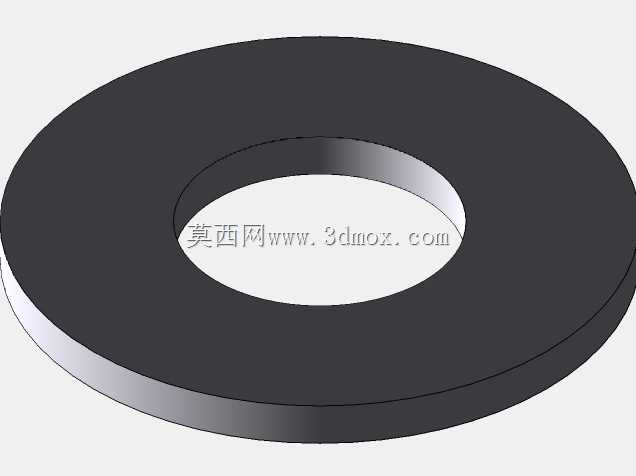

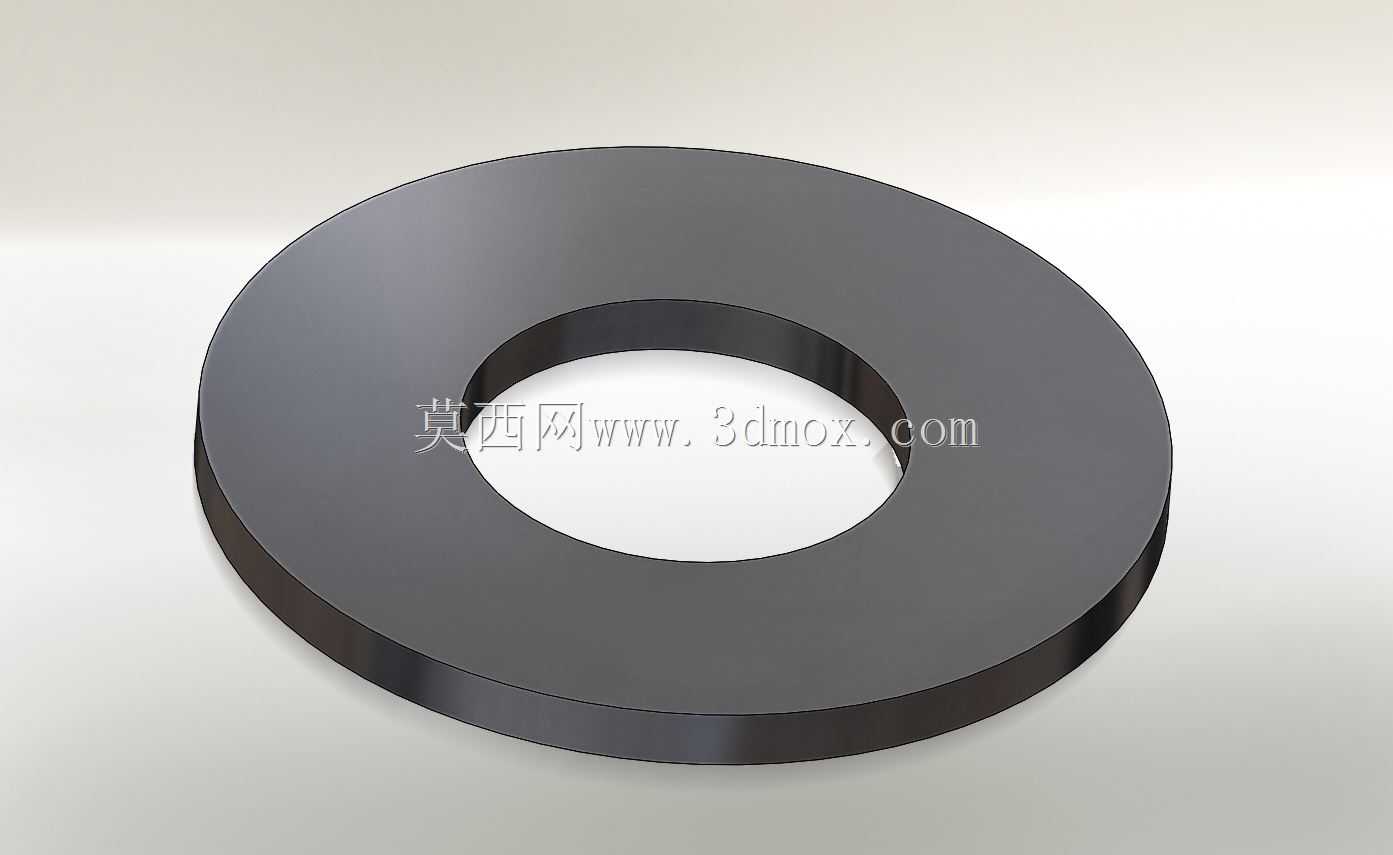

平垫圈作为机械装配领域应用最广泛的基础紧固件配件，在各类工业设备、工程机械、电力设施、轨道交通、民用机电产品的螺纹连接结构中都承担着不可替代的作用。这套覆盖M1.6到M56全规格的公制平垫圈，完全遵循ISO 7089标准系列的尺寸要求设计，能够适配从微型电子设备的细小螺丝连接，到重型工程机械的大规格螺栓紧固的全场景使用需求。在实际装配场景中，平垫圈的核心作用首先是增大被连接件的接触承压面积，避免螺栓拧紧时压力集中对较软材质的被连接件表面造成压痕损伤，比如铝合金构件、塑料壳体、薄钣金件的螺纹连接位置，加装适配规格的平垫圈能够有效分散螺栓锁紧产生的轴向压力，防止基材出现凹陷、变形甚至开裂的问题。其次，平垫圈能够填补被连接件表面的微小不平整缺陷，抵消工件加工时产生的平面度误差，让螺纹连接的受力更加均匀，避免因局部接触不实导致的螺栓松动、连接失效风险，在有振动工况的设备连接位置，平垫圈配合防松垫圈或锁紧结构使用，还能进一步提升连接结构的抗振防松性能。这套系列垫圈的设计思路完全贴合工业装配的实际使用需求，所有规格的内径尺寸都对应匹配公制螺纹的公称直径，预留了合理的装配间隙，既能够保证螺栓顺利穿过垫圈中心孔，又不会因间隙过大导致垫圈偏位、承压面积不足的问题；垫圈的外径尺寸按照标准系列的比例设计，在控制整体重量和占用空间的前提下，最大化承压接触面积，适配不同强度等级的螺栓锁紧力要求；厚度尺寸则根据对应螺栓的规格逐级递增，小规格垫圈采用较薄的厚度适配微型连接件的紧凑装配空间，大规格垫圈采用更大的厚度来承受重型螺栓的大锁紧力，避免垫圈在高压下发生塑性变形影响连接可靠性。从安装边界来看，不同规格的垫圈都严格控制了形位公差，两个端面的平面度、平行度都满足标准紧固件的精度要求，安装时不需要额外的加工调整，直接套入螺栓后放置在被连接件与螺栓头、螺母之间即可完成装配，能够适配沉孔安装、平面安装等多种常见的安装场景，不管是精密电子设备的狭小装配空间，还是重型钢结构的大跨度连接位置，都能找到对应规格的垫圈满足使用要求。在化工、电力等有防腐要求的使用场景中，这套标准尺寸的垫圈也可以直接适配不同表面处理的加工要求，不需要额外调整尺寸参数，大幅降低了设计选型和生产加工的成本，也方便后期设备维护时的配件替换工作。
