可调式重型手动夹钳结构设计

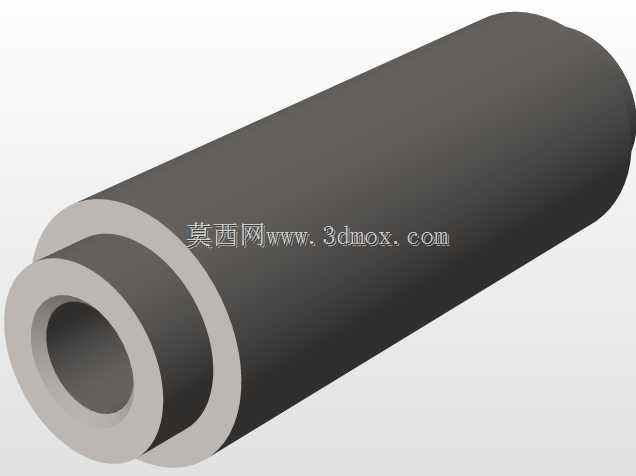

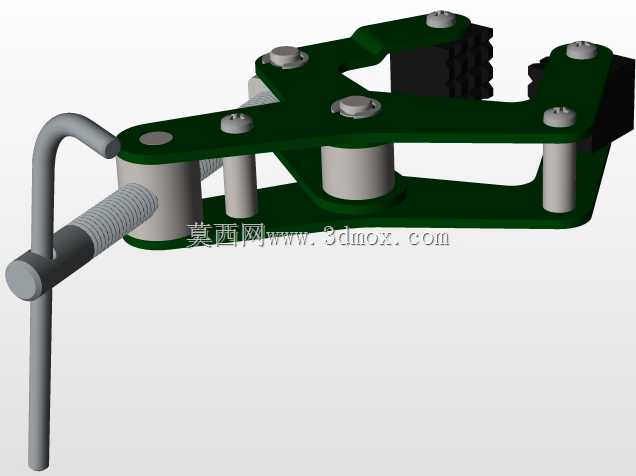

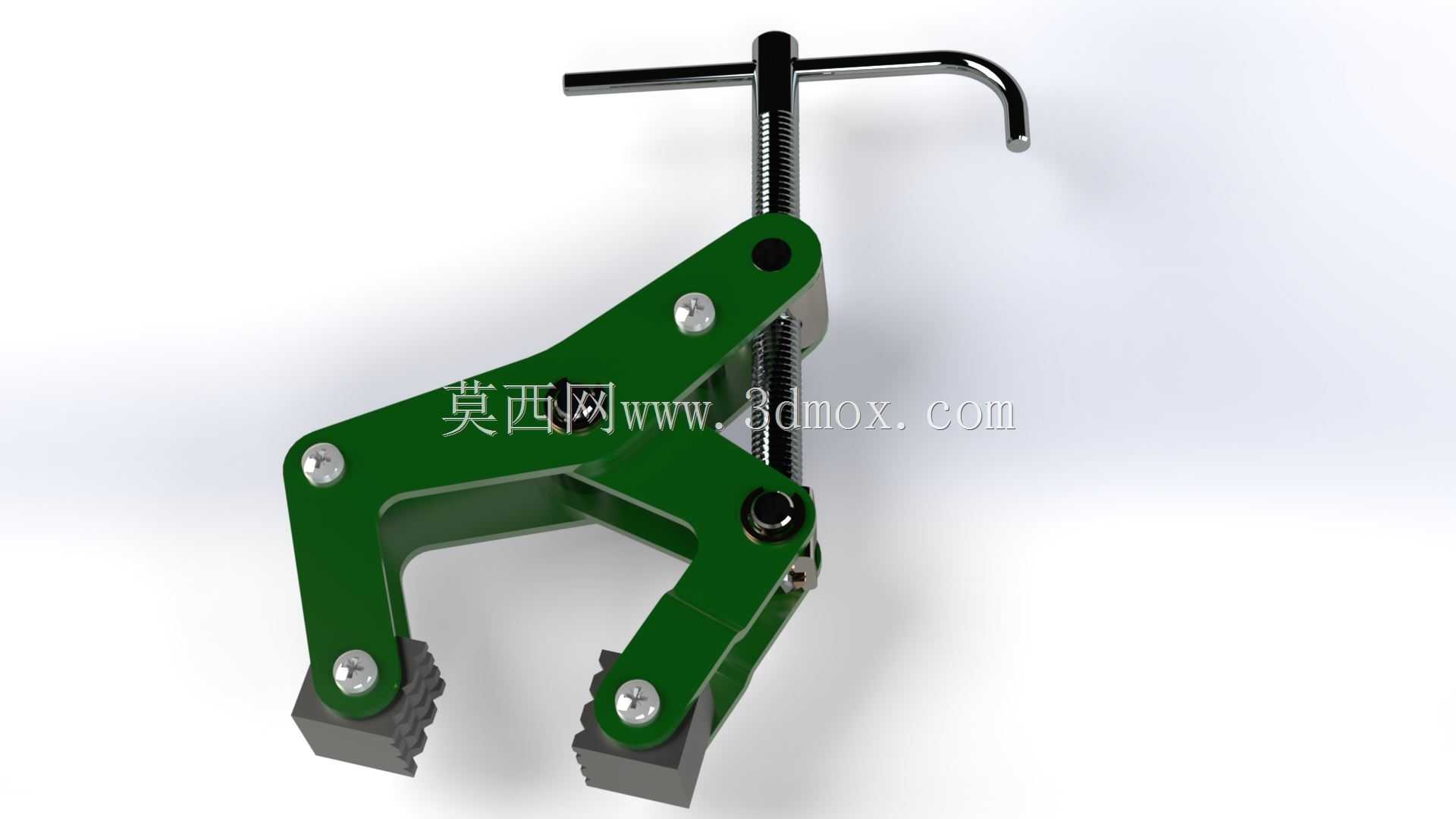

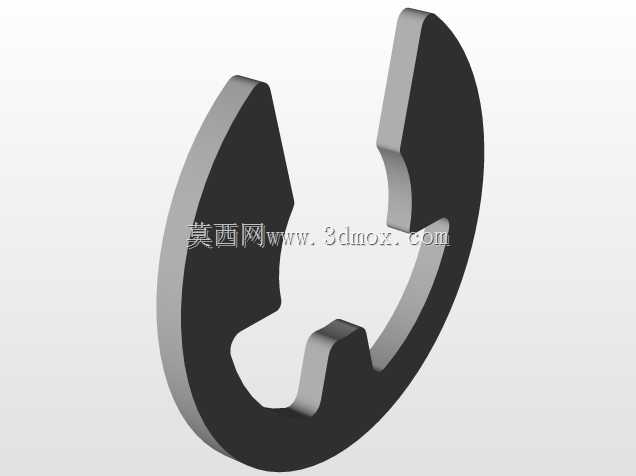

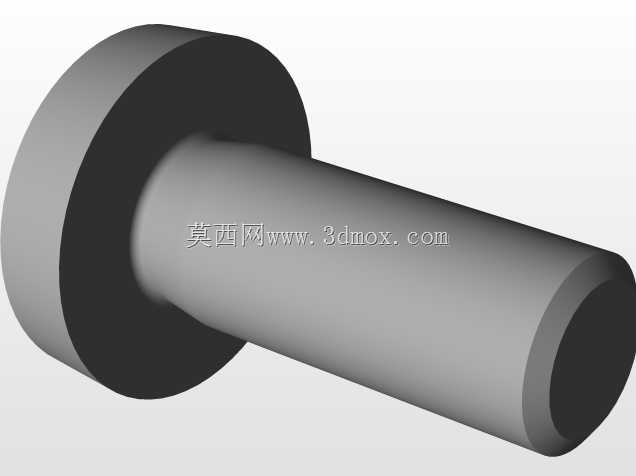

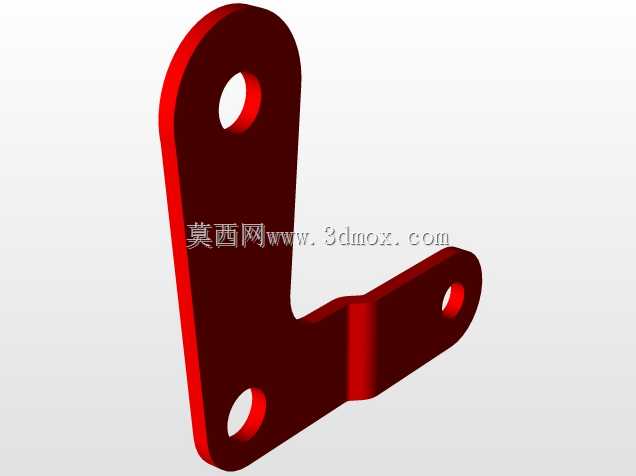

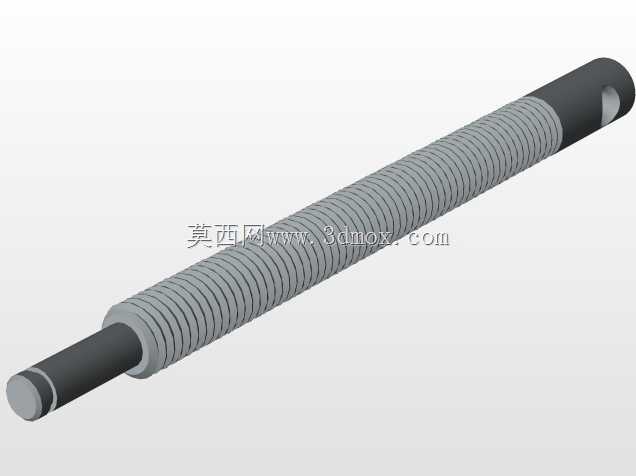

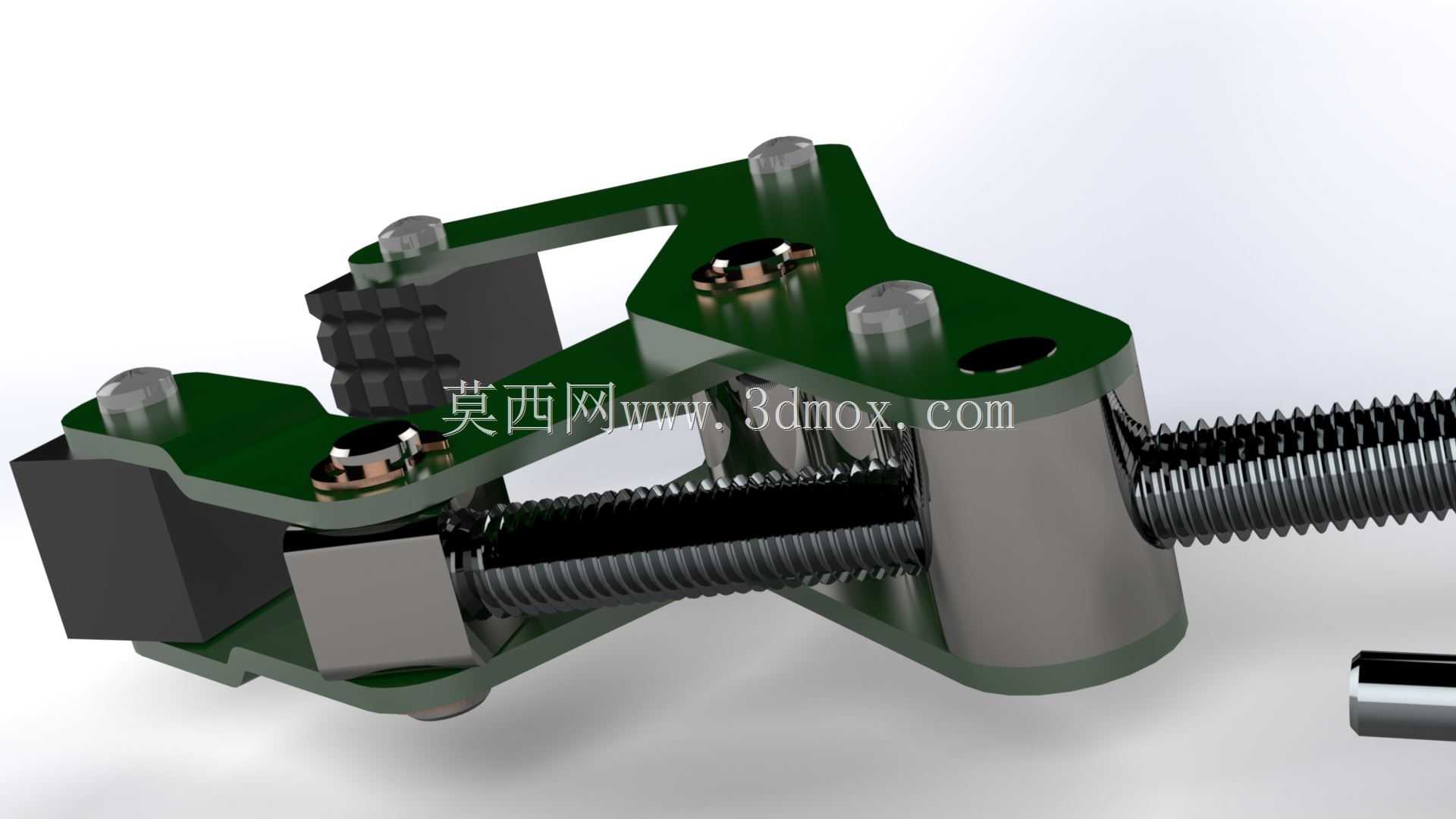

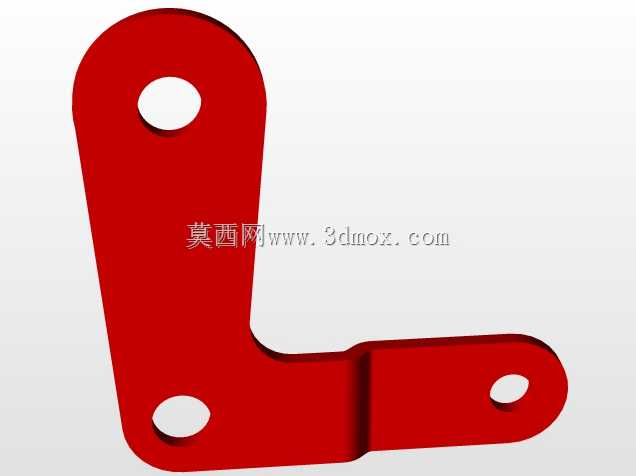

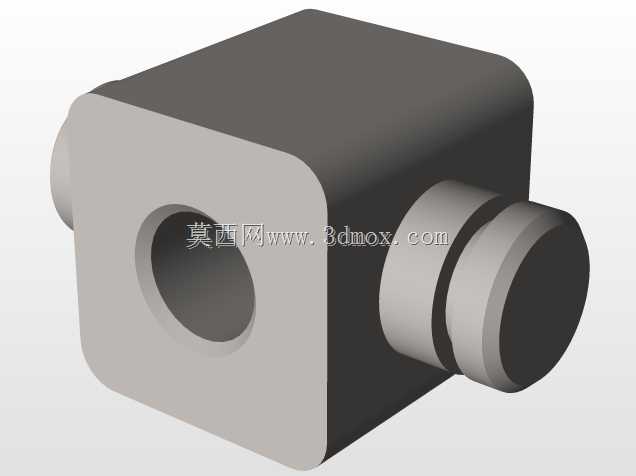

这款手动夹钳属于工装夹持类通用五金构件，在机加工工位、焊接装配台、小型工件粘接固定、木工临时定位等场景中应用十分广泛，能在无气源、无液压动力的作业环境下，提供稳定可靠的工件夹持力，适配多规格小尺寸工件的临时固定需求，是车间零散作业、维修现场、单件小批量加工场景中常用的辅助工装。从功能特性来看，该夹钳采用T型旋压杆配合杠杆增力结构，通过顶部T型手柄的旋转动作带动丝杆进给，配合铰接式钳体的杠杆放大效应，可在较小的手柄输入扭矩下，在钳口位置输出数倍于直接旋压的夹紧力，钳口位置设计有齿形防滑咬合面，接触工件后能形成多点咬合，避免夹持过程中工件出现滑移、偏转问题，侧方设置的弯钩结构可在特定工况下实现挂装辅助定位，拓展了夹钳的使用场景。设计过程中，钳体主体采用铰接式多连杆布局，三个旋转铰接点均采用圆柱销加防松紧固件的连接形式，既保证了钳臂开合过程的动作顺畅，又能在长期承受夹紧反力的工况下避免铰接点出现松旷、间隙过大的问题；丝杆部分采用梯形螺纹传动，相比普通三角螺纹具备更好的承重能力与自锁性能，夹紧后无需额外锁止结构即可保持夹持力稳定，不会因为作业过程中的振动出现松脱。从安装与尺寸边界来看，该夹钳为手持便携式结构，无需固定安装即可直接使用，钳臂最大开合行程可适配常规厚度范围内的板件、块类工件，整体结构紧凑，钳体主体采用高强度板材冲压成型后做表面涂装处理，在保证结构强度的同时控制了整体重量，方便作业人员手持移动、快速调整夹持位置；钳口的齿形块采用可拆卸设计，长期使用出现磨损后可单独更换咬合块，无需整体报废夹钳，降低了工装的使用维护成本。在实际选型适配时，可根据待夹持工件的材质、表面硬度、所需夹紧力大小，调整丝杆的进给量，针对表面易划伤的工件，还可在钳口位置加装软质防护垫，避免夹持过程中在工件表面留下压痕，满足不同加工工序的夹持需求。
