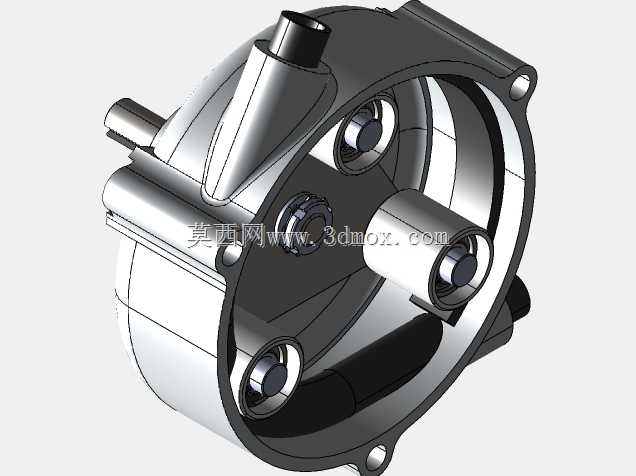

德拉斯科泵内部结构三维设计模型

　　在流体输送工况的设备选型与结构设计环节，这类径向布局的多柱塞容积式泵，常被应用在小流量高压力的流体输送场景中，比如化工助剂精准加注、小型液压系统动力供给、实验室流体计量输送等对输出压力稳定性、流量脉动控制有较高要求的场合。从结构设计逻辑来看，该泵采用偏心三角转子驱动三个周向均布的柱塞组件，转子转动时带动三个柱塞依次做往复运动，配合泵体内部的流道与配流结构，实现流体的连续吸入与加压排出，这种三柱塞对称布局的设计，能有效抵消单柱塞往复运动产生的径向力，降低泵运行时的振动幅度，同时相比单柱塞结构，三柱塞交替工作可以大幅降低输出流量的脉动率，让出口压力更平稳，减少下游管路的流体冲击与振动噪声。

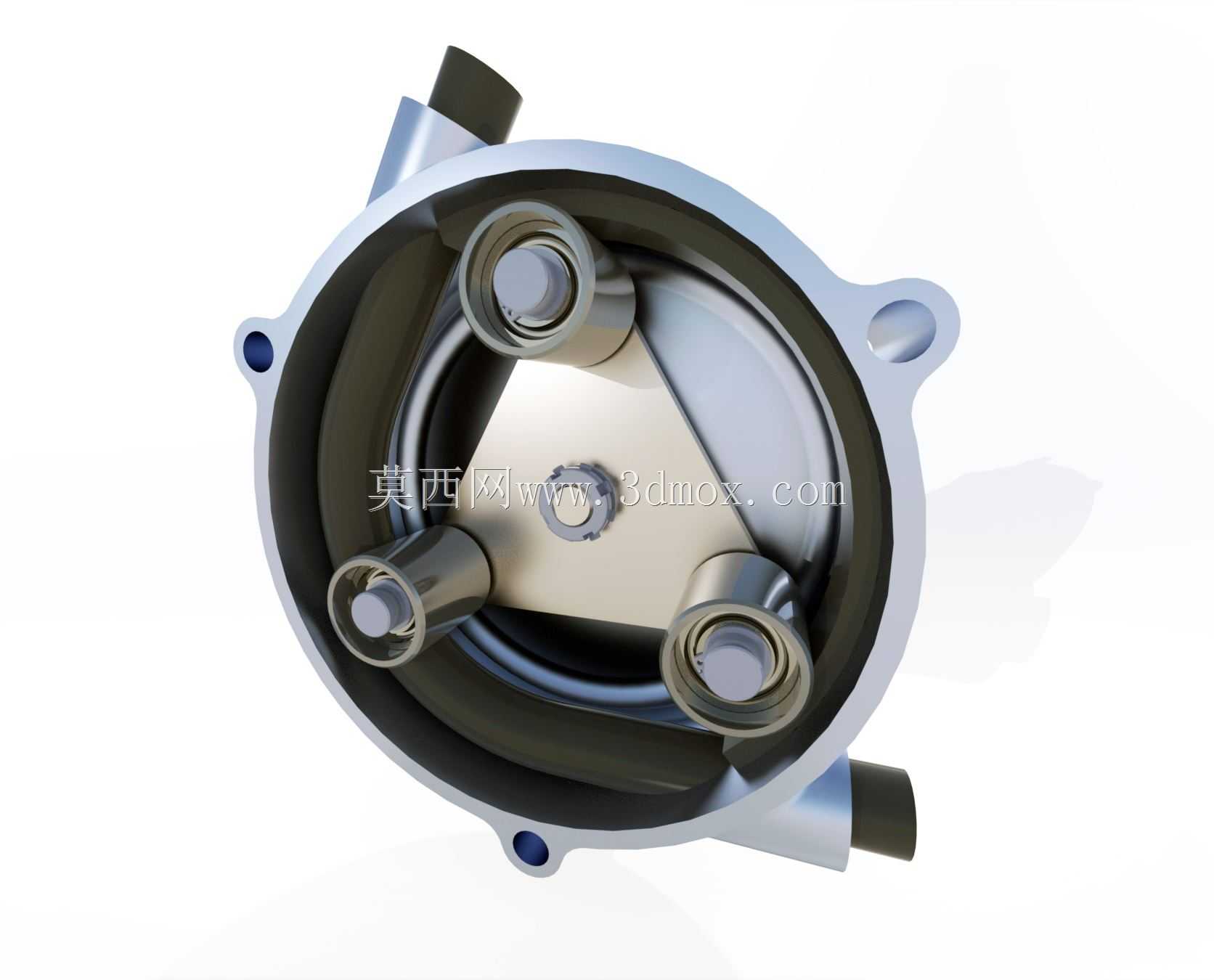

　　从外形结构来看，该泵采用圆形壳体设计，壳体外缘设置带安装孔的凸耳结构，安装时可通过螺栓直接固定在安装基座上，安装边界的凸耳孔位沿壳体周向对称分布，能保证安装受力均匀，避免泵体工作时因受力不均产生形变影响内部配合精度。壳体上设置两个径向布置的流体接口，分别对应吸入腔与排出腔，接口采用圆柱式外接结构，可适配标准管路接头，方便现场管路的快速连接与密封。内部的三个柱塞组件沿转子周向120度均匀分布，每个柱塞端部都设置了滚动体结构，与偏心三角转子的工作面保持滚动接触，相比滑动摩擦结构，滚动接触能大幅降低传动过程中的摩擦损耗，减少零件磨损，提升泵的整体使用寿命，同时降低运行时的摩擦温升，避免密封件因高温过早老化失效。

　　在设计细节处理上，泵体内部的型腔轮廓完全匹配转子与柱塞的运动轨迹，预留了合理的运动间隙，既保证运动部件不会出现卡滞，又能控制内部泄漏量，提升容积效率。转子中心设置了轴孔与定位结构，可与驱动轴直接连接，动力输入路径短，传动效率高，同时转子做了动平衡处理，能在较高转速下平稳运行。壳体与端盖的配合面设置了密封槽结构，可安装密封圈实现静密封，柱塞与壳体配合的位置设置了往复动密封结构，能有效阻挡高压流体的泄漏，同时防止外部杂质进入泵体内部磨损运动零件。

　　在实际应用适配中，这种结构的泵可以输送粘度范围较宽的流体，从低粘度的水剂、油剂到中等粘度的化工介质都能适配，相比叶轮式泵，容积式结构在高压力工况下不会出现扬程大幅衰减的问题，输出流量受出口压力变化的影响更小，计量精度更稳定。设计过程中需要重点关注柱塞与柱塞孔的配合公差、转子工作面的轮廓精度、三个柱塞的行程一致性，这些参数直接影响泵的输出流量稳定性、容积效率与运行噪声；同时安装接口的位置尺寸、安装凸耳的孔位公差需要匹配通用安装规范，方便用户在不同设备上进行集成安装，不需要额外制作复杂的转接安装板。另外，壳体的壁厚设计经过强度校核，能承受额定工作压力下的流体压力，不会出现壳体变形或开裂的问题，流道的转角位置做了圆弧过渡处理，减少流体在流道内的阻力损失，降低流体湍流产生的噪声与气蚀风险。
