Klann连杆式多足步行行走机构设计

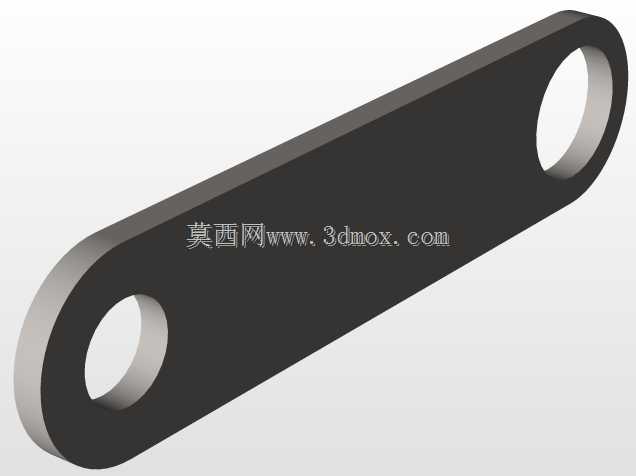

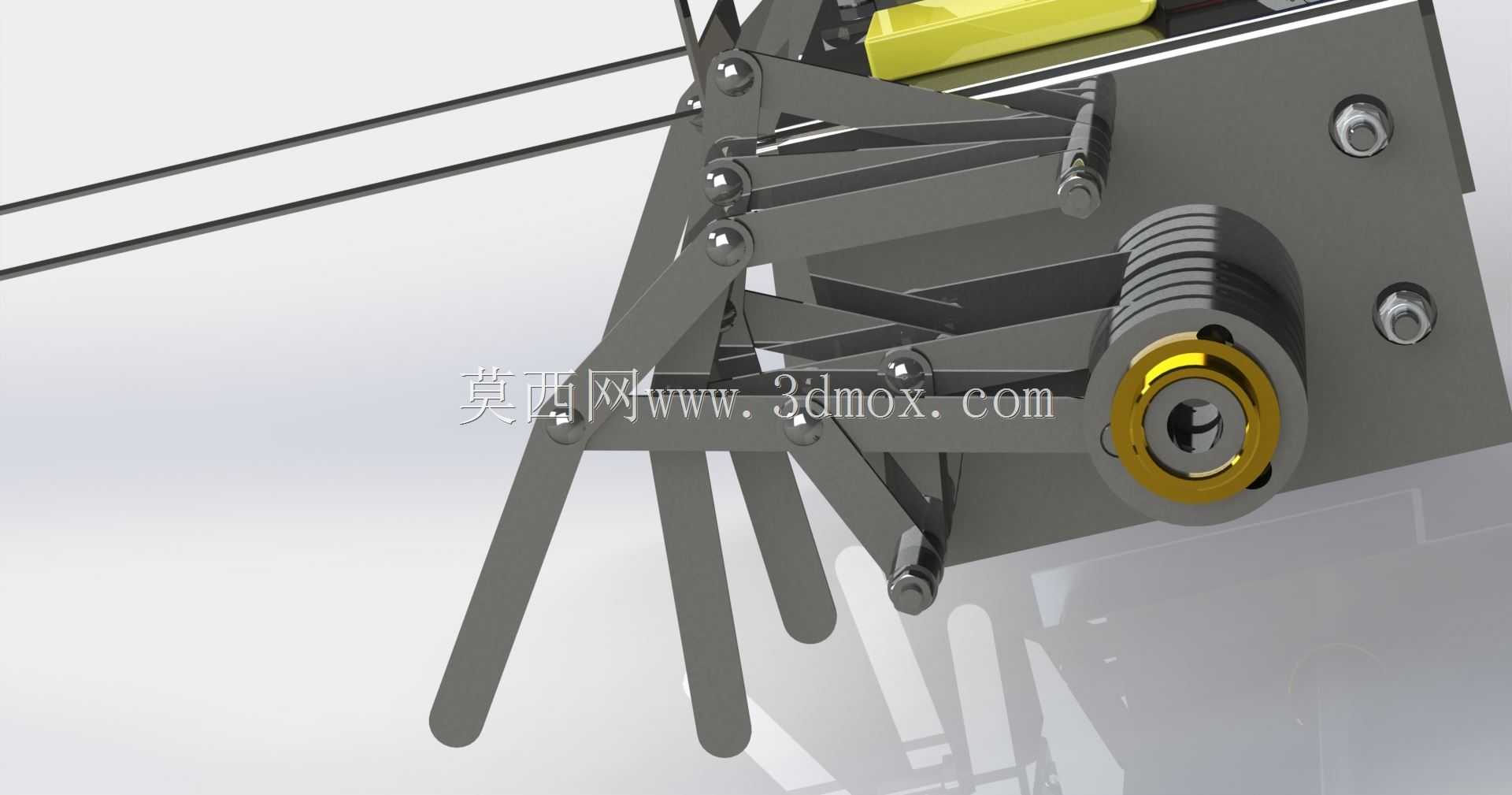

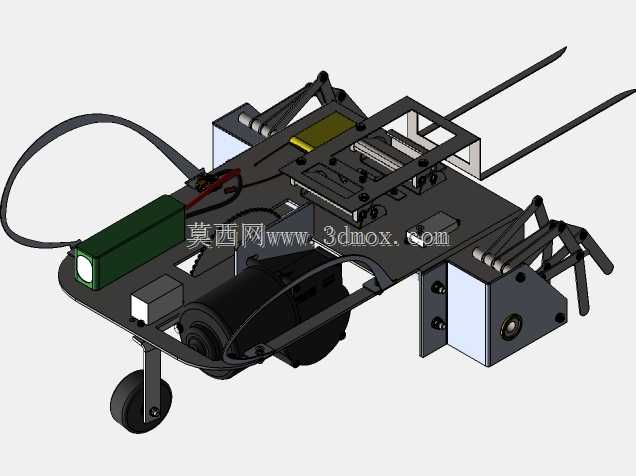

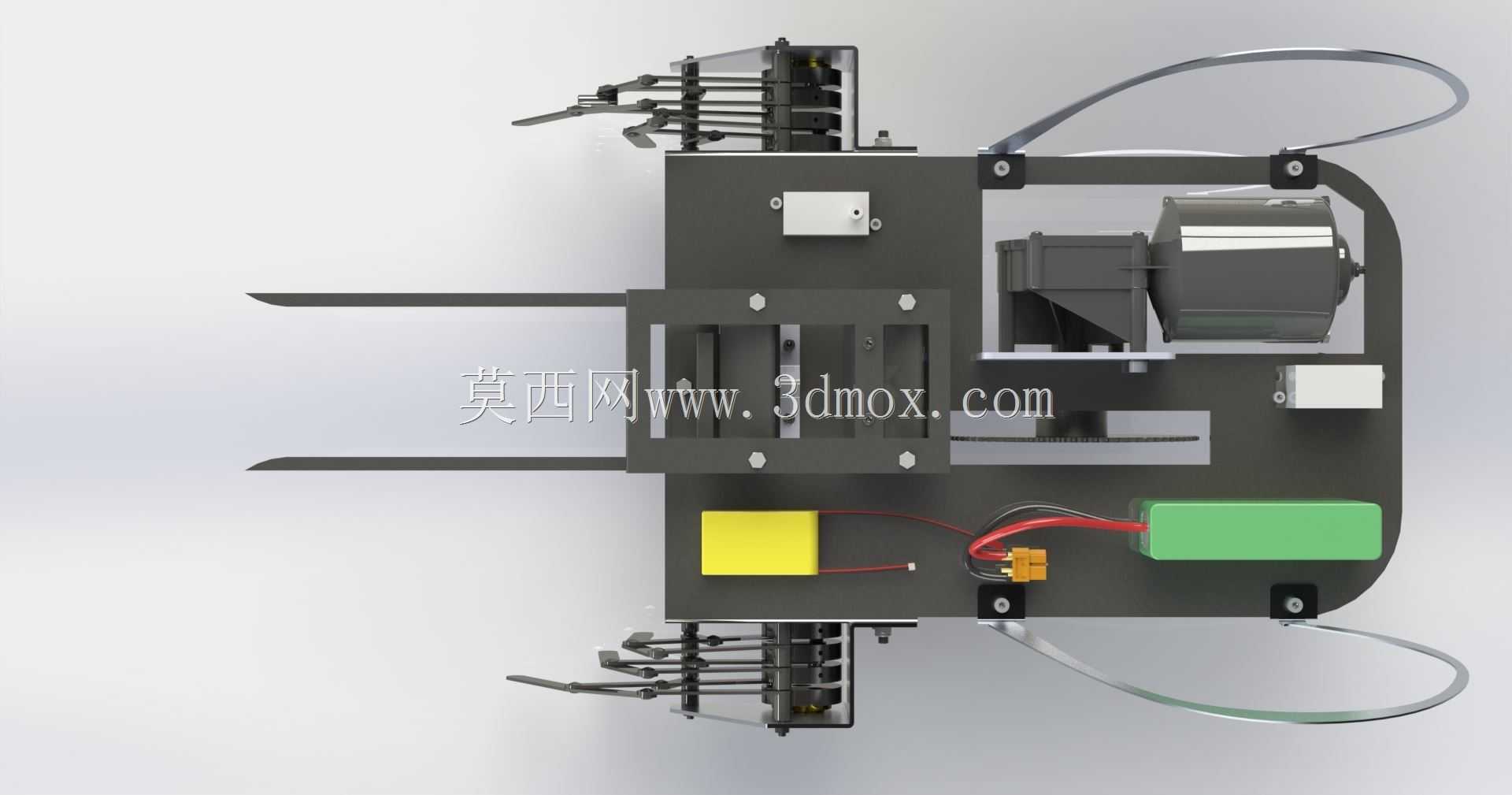

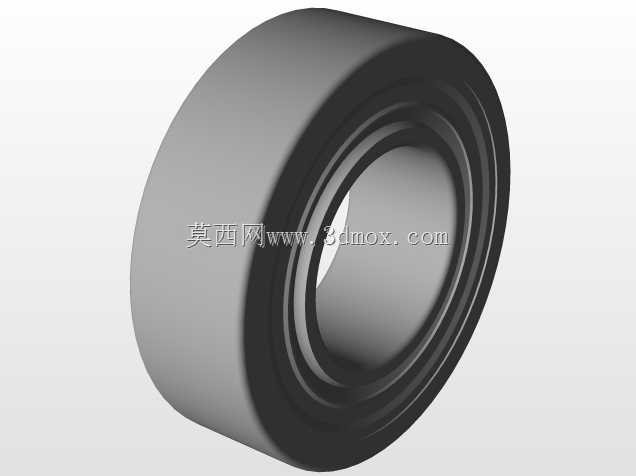

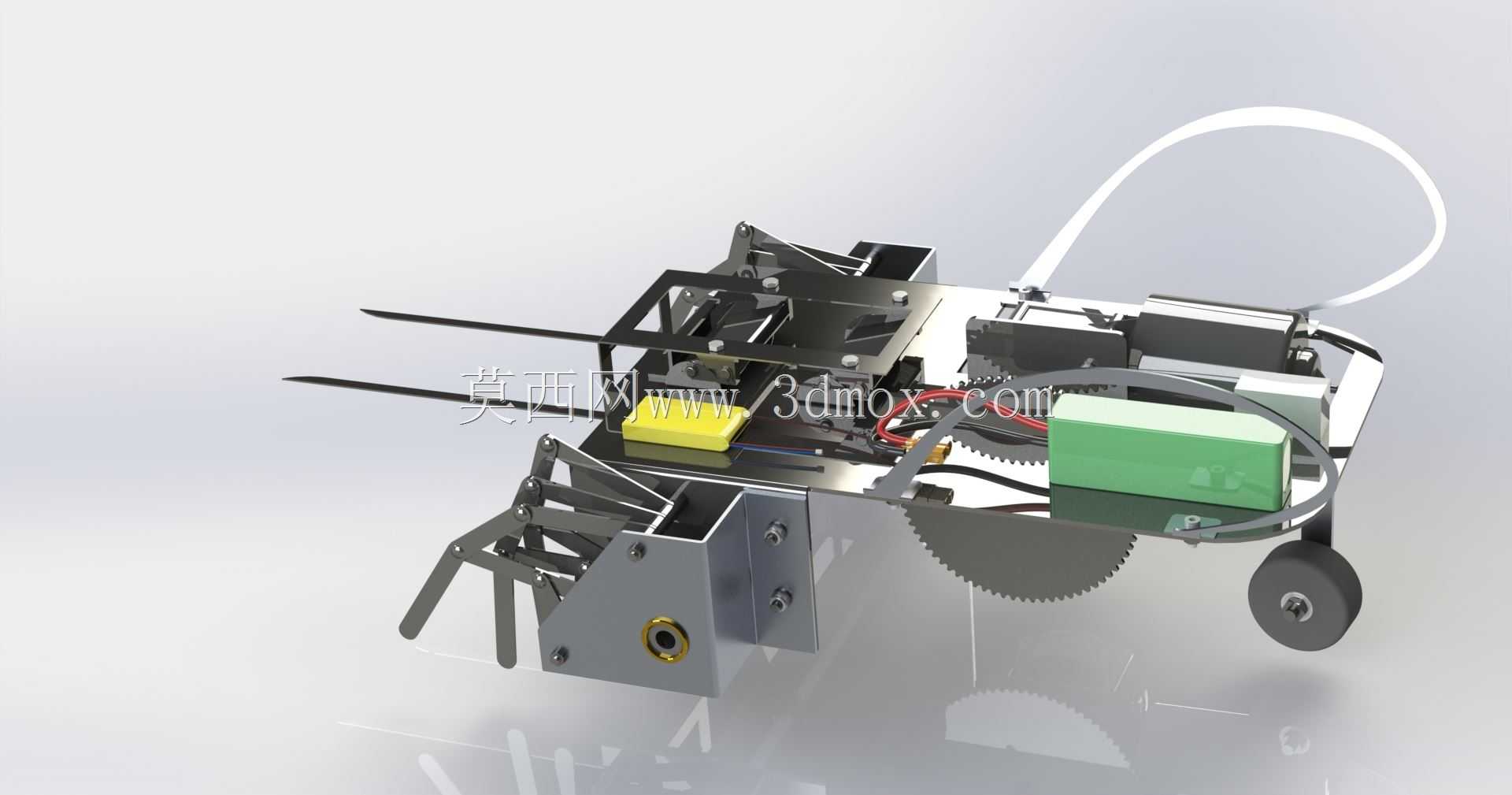

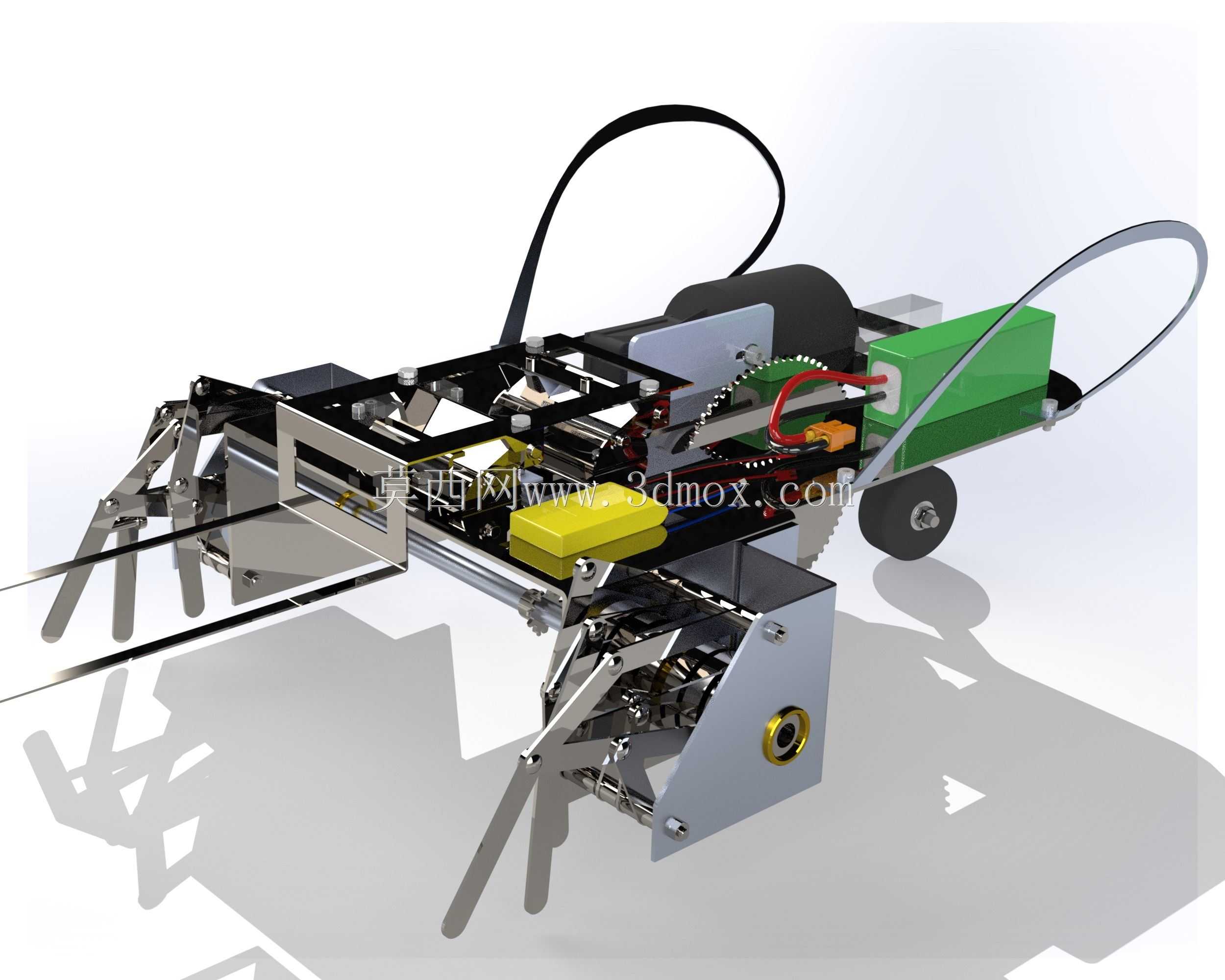

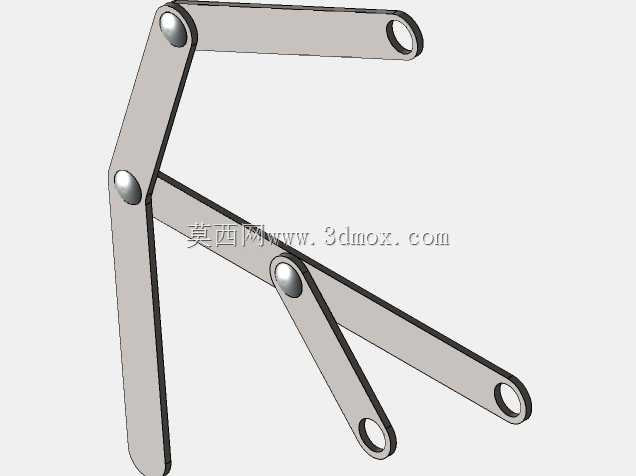

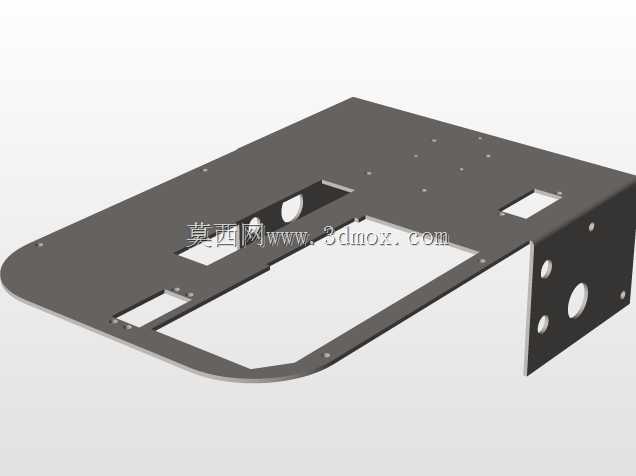

这款基于Klann连杆构型的步行行走机构，是面向非结构化地形移动需求开发的足式移动载体方案，核心解决传统轮式移动设备在崎岖、松软、存在零散障碍物的场景下通行能力不足的痛点，可适配教学实训演示、小型物料短途转运、特殊地形巡检搭载等多元应用场景，无需依赖平整铺装路面即可完成稳定移动作业。机构整体采用对称式布局设计，单侧布置三组完全相同的连杆足端组件，双侧共六条行走腿，通过连杆相位的错峰排布，保证任意时刻都有至少三条腿与支撑面接触，从机械结构层面实现行走过程的自稳定，无需额外添加复杂的平衡控制算法即可维持机身姿态平稳，大幅降低了小型步行设备的控制门槛与制造成本。传动核心采用Klann经典连杆铰链结构，将旋转轴的连续圆周运动直接转化为足端的类椭圆行走轨迹，足端触地阶段保持近似直线的水平移动轨迹，抬升阶段则完成足够高度的跨步动作，可轻松越过高度不超过足端抬升行程的小型障碍物，同时避免行走过程中出现机身上下颠簸的问题，保障搭载物料的稳定性。机构预留了双动力输入位，分别对应行走驱动与转向功能，行走动力输入带动所有腿组同步运转实现前后移动，转向动力输入则通过差速调节双侧腿组的运动相位差，实现小半径转向甚至原地转向，适配狭窄空间内的移动需求。机身中部预留了标准化的负载安装平面，可承载1kg以内的小型容器、传感模块或作业执行组件，安装边界充分考虑了小型配件的常规安装尺寸，预留了通用的螺丝固定孔位，无需额外改装即可完成功能拓展。足端采用圆弧过渡的扁平结构，增大与支撑面的接触面积，降低在松软材质表面的下陷风险，所有连杆铰接点均采用标准转动副连接，转动部位预留了轴承安装位，可有效降低传动过程中的摩擦阻力，提升机构运转的顺畅度与使用寿命。整体结构采用模块化设计思路，单侧腿组为独立的装配模块，可单独拆卸维护，也可根据实际负载需求拓展腿组数量或调整连杆尺寸参数，适配不同的负载等级与跨步高度需求，兼顾教学演示的直观性与实际应用的拓展性。
