LM2596可调降压直流电源变换模块

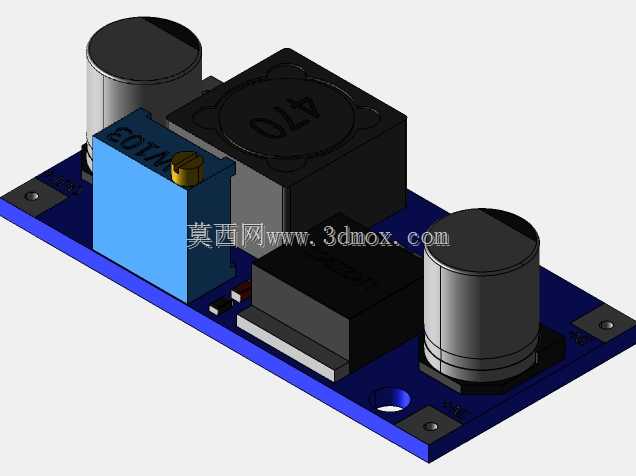

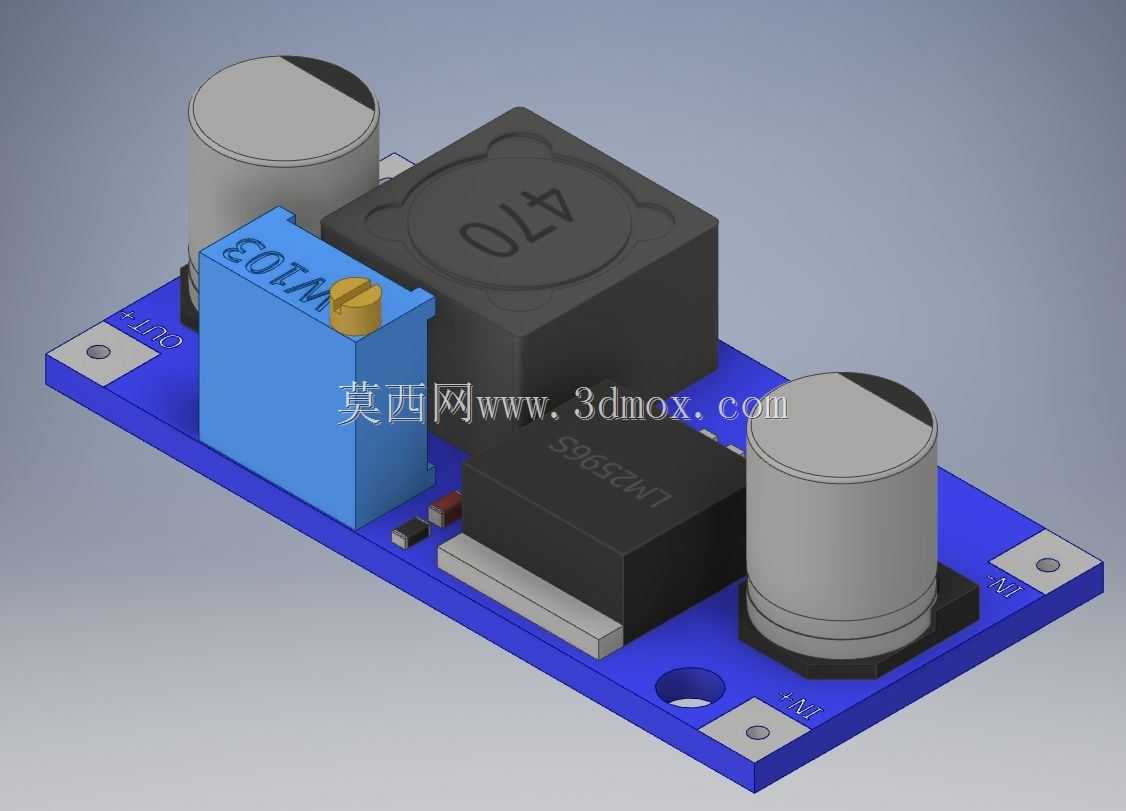

这款LM2596降压变换模块是电子电路领域常用的直流电压转换器件，广泛应用于各类需要直流降压供电的场景中，比如嵌入式开发板供电、小型电子设备电源适配、车载电子设备电压转换、工控系统辅助供电、DIY电子制作项目等场景，能够将较高的直流输入电压稳定转换为适配负载的较低直流电压，解决不同电子部件间供电电压不匹配的问题。从实际用途来看，该模块核心功能是实现DC-DC降压变换，基于LM2596开关稳压芯片的特性，能够在较宽的输入电压范围内工作，输出电压可通过板载的可调电位器进行调节，满足不同负载的供电需求，相比线性稳压方案具备更高的转换效率，发热更低，适合中等功率的直流供电场景。在功能特性上，模块集成了输入输出滤波电容、功率电感、续流元件以及调压电位器，所有元器件都布局在一块蓝色PCB基板上，输入端和输出端预留了接线焊盘，方便用户进行导线焊接连接；板上的大尺寸电解电容负责滤除输入输出端的电压纹波，提升供电稳定性，标注470的屏蔽功率电感作为储能元件，是开关电源拓扑中的核心部件，配合芯片完成能量的传递与电压转换，蓝色可调电位器可以精准调整输出电压值，适配从1.25V到30V左右的常见低压直流负载需求。从设计思路来看，这款模块遵循了开关电源的经典布局原则，功率回路走线尽可能短，降低线路阻抗带来的损耗与干扰，输入输出端的滤波电容就近布置在接线端附近，减少纹波耦合，调压电位器布置在板边方便用户外接螺丝刀调节，功率器件预留了足够的散热空间，避免长时间工作时热量堆积影响稳定性。在外形尺寸与安装边界上，模块整体为长方形PCB结构，板上预留了两个对称的安装固定孔，孔径适配常见的M3螺丝，用户可以通过螺丝将模块固定在设备壳体、安装支架或者其他电路板上，安装孔的位置避开了板上最高的电解电容与电感元件，固定时不会与元器件产生干涉；模块整体高度由最高的电解电容决定，在嵌入式设备内部安装时需要预留足够的垂直空间，避免与外壳或者其他板卡发生触碰，接线端的焊盘尺寸足够大，能够适配不同线径的导线焊接，满足不同电流等级的接线需求。
