ABB组合式电压电流互感器三维结构

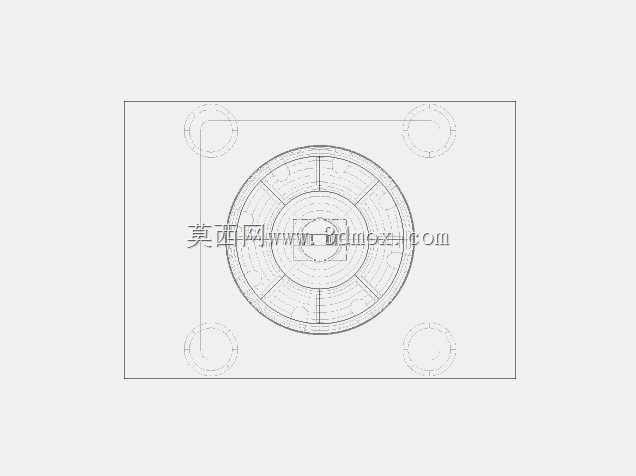

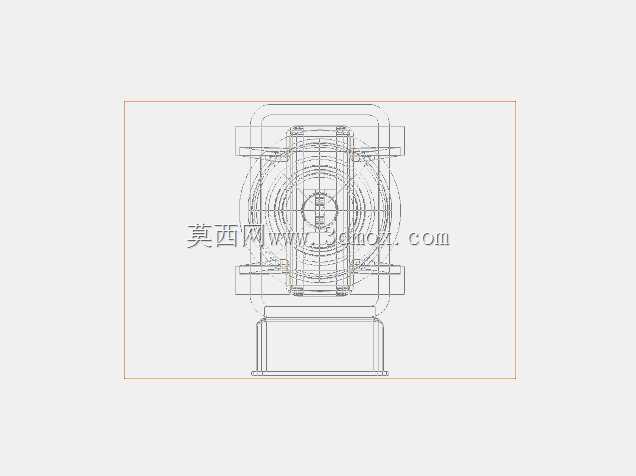

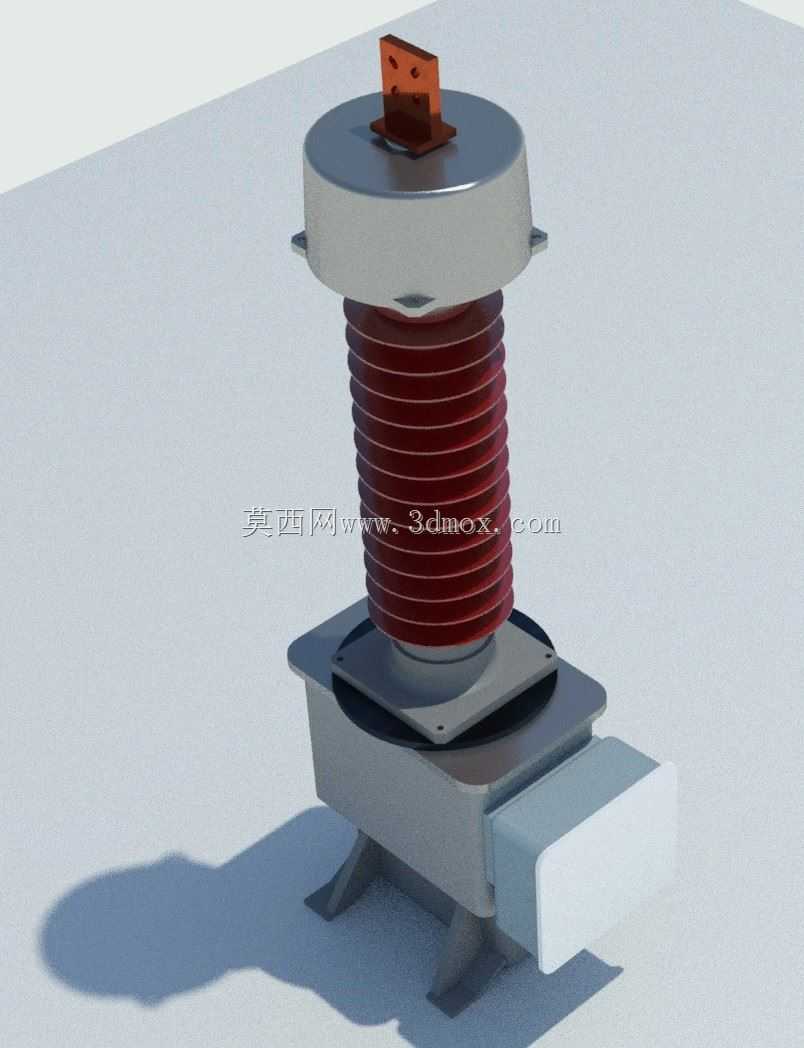

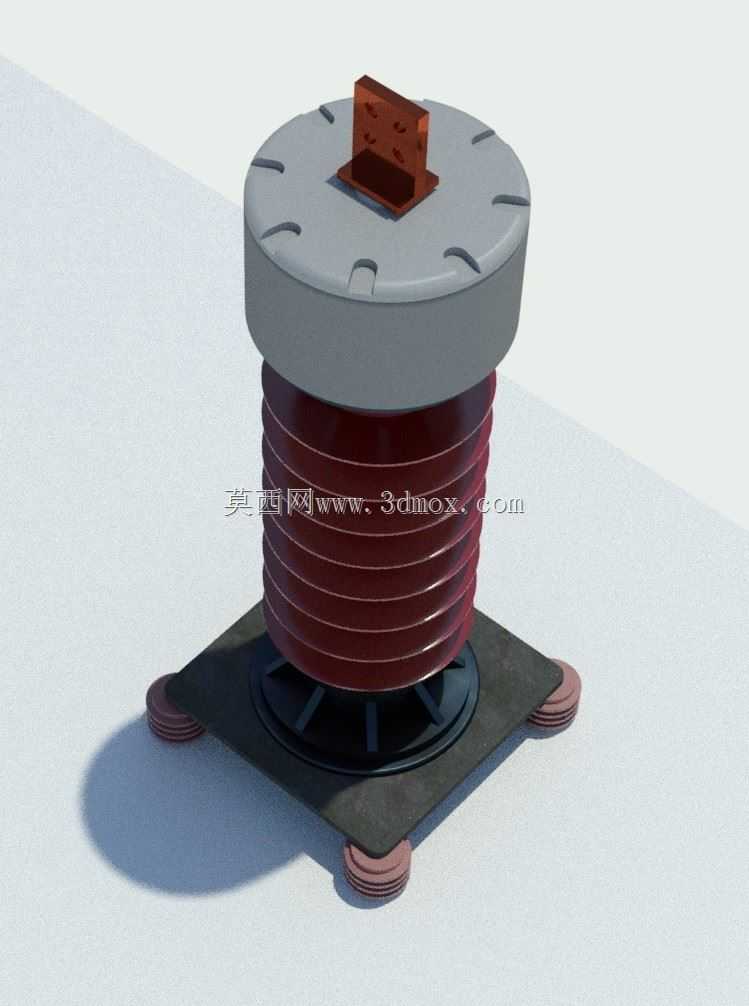

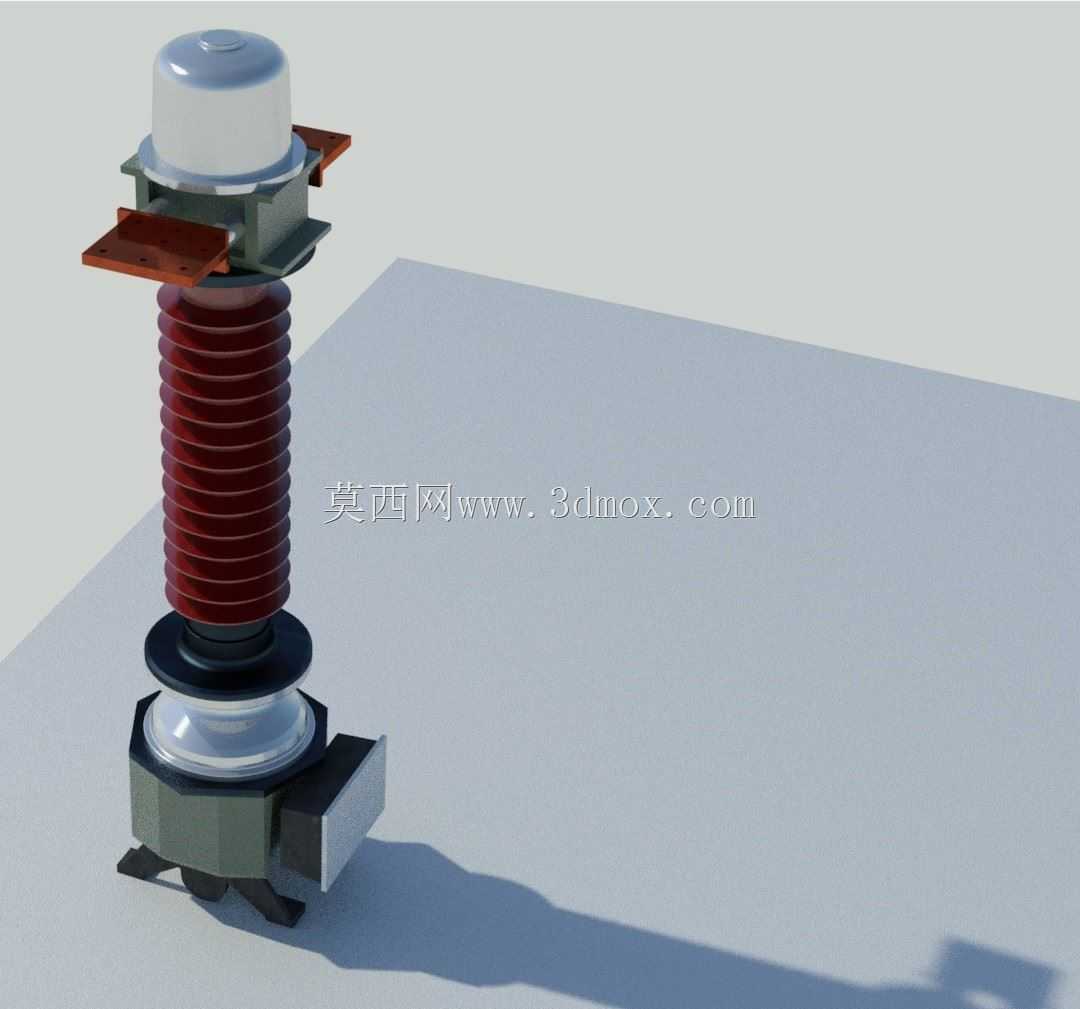

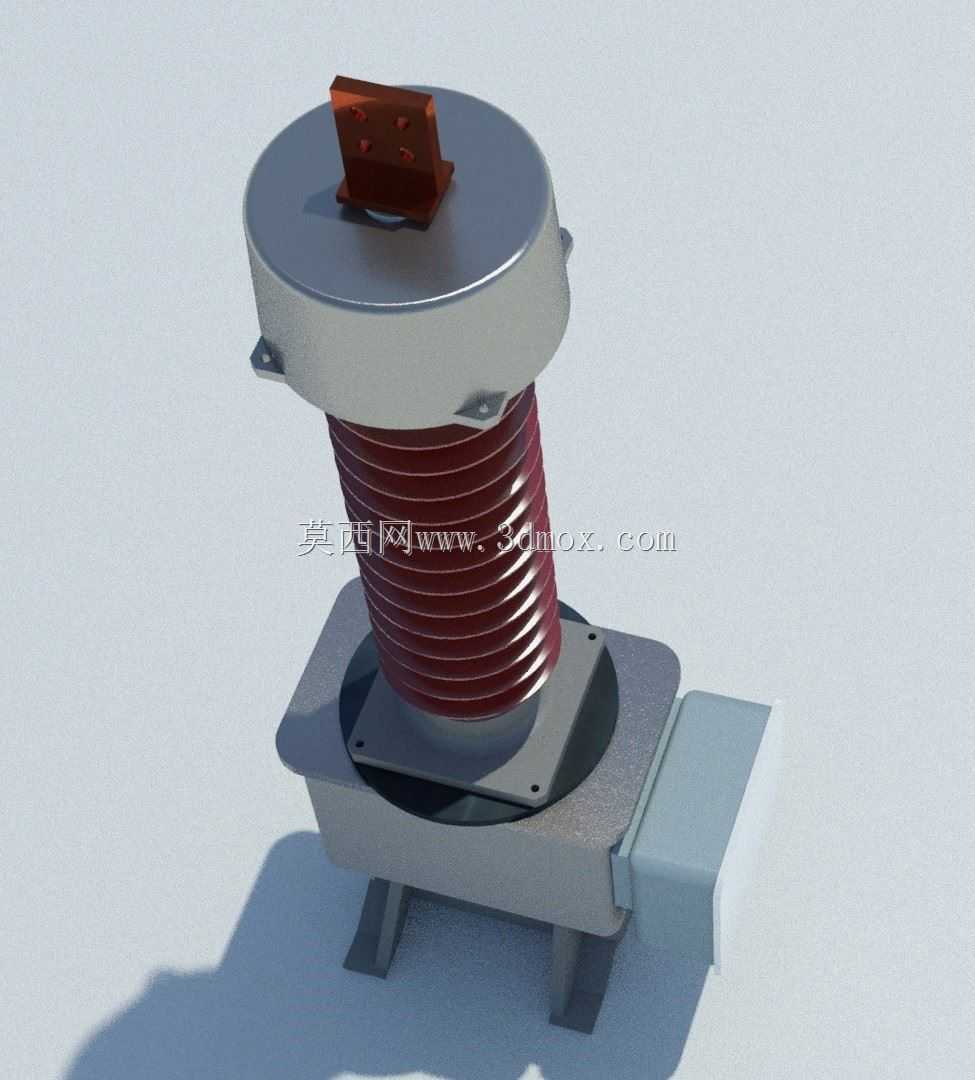

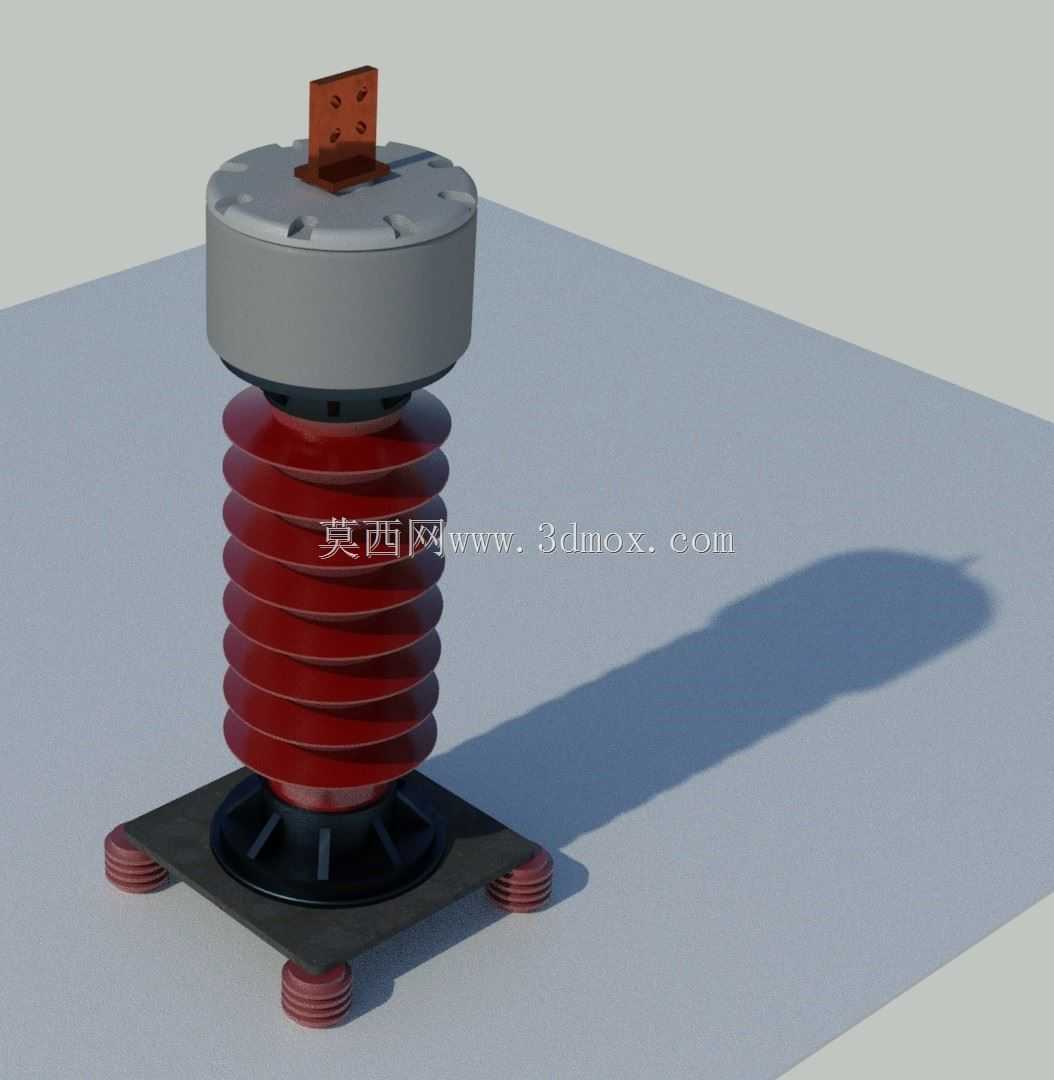

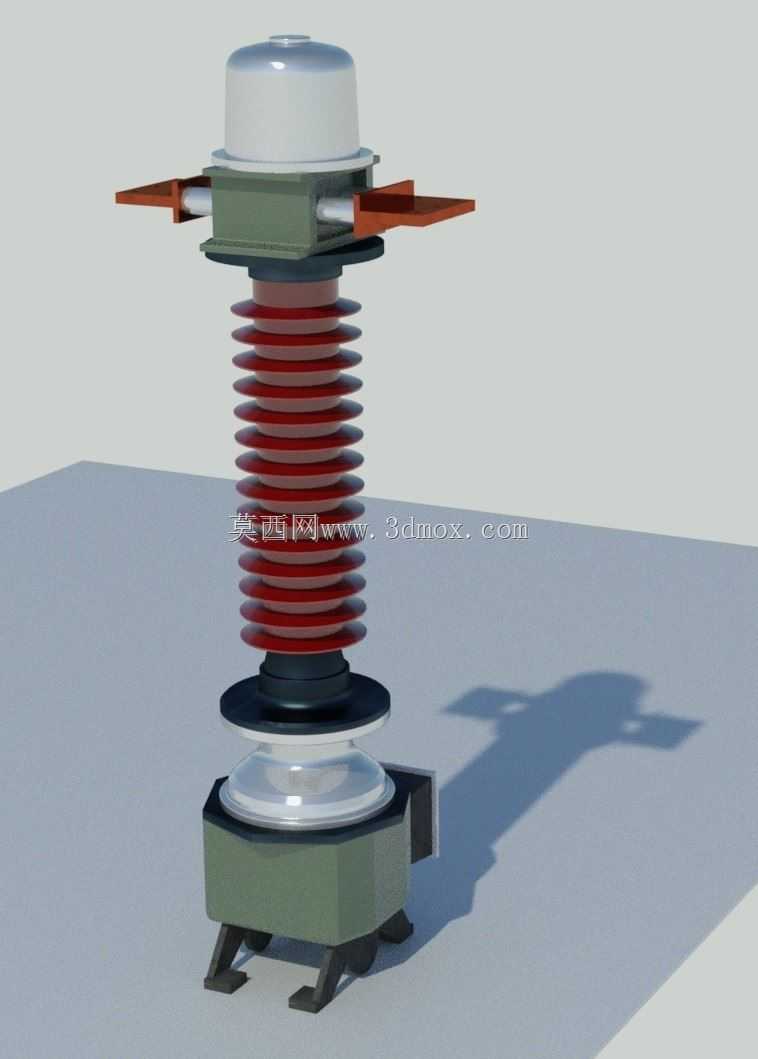

该模型还原的是电力输配场景中常用的ABB组合式仪表互感器，主要应用在10kV-35kV电压等级的户内外变电站、高压开关柜、户外柱上配电节点中，承担一次侧高电压、大电流的比例转换功能，将一次回路的高幅值电参量转换为二次侧标准量程的低电压、小电流信号，供给计量仪表、继电保护装置、测控设备使用，同时实现一次高压回路与二次低压测控回路的电气隔离，保障运维人员与二次设备的运行安全。从实际功能设计来看，这款组合式互感器整合了电压互感器与电流互感器的功能模块，无需在同一安装点位分别布置两类独立互感器，能够大幅缩减配电设备的安装占用空间，减少现场接线的节点数量，降低回路故障概率。模型完整还原了产品的结构设计逻辑：上部为高压出线端，采用内嵌式导电铜排结构，外部做了圆弧倒角处理，避免尖端放电引发的电晕损耗；中部为高压绝缘套管，采用多裙边的伞状结构设计，这种结构能够有效增加爬电距离，在雨雪、凝露、积尘等恶劣户外环境下，依然能保证足够的绝缘强度，防止沿面闪络故障发生，伞裙的间距与倾斜角度经过优化，可借助自然降雨实现表面自清洁，减少运维清扫的工作量；下部为互感器本体与安装底座，底座采用带安装支脚的铸铝壳体结构，内部封装了互感器的铁芯与绕组组件，侧面预留的二次接线盒采用倾斜坡面设计，能够避免积水渗入接线端子，提升户外运行的防护能力。从安装边界来看，模型严格还原了产品的实际安装尺寸，底座支脚的安装孔位间距、高压出线端的接线高度、二次接线盒的操作空间都符合现场安装的实际要求，安装时只需将底座固定在预设的槽钢支架或柜内安装梁上，完成一次侧导电排连接、二次侧线缆接线即可投入使用，整体结构紧凑，重心集中在下部底座区域，安装后具备足够的抗风、抗震稳定性，能够适配户外露天、柜内密闭等多种安装环境的使用需求。
