啤酒酿造车间不锈钢管路输送系统

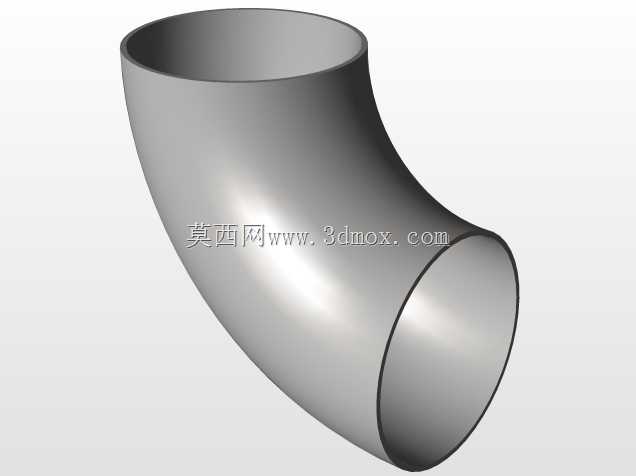

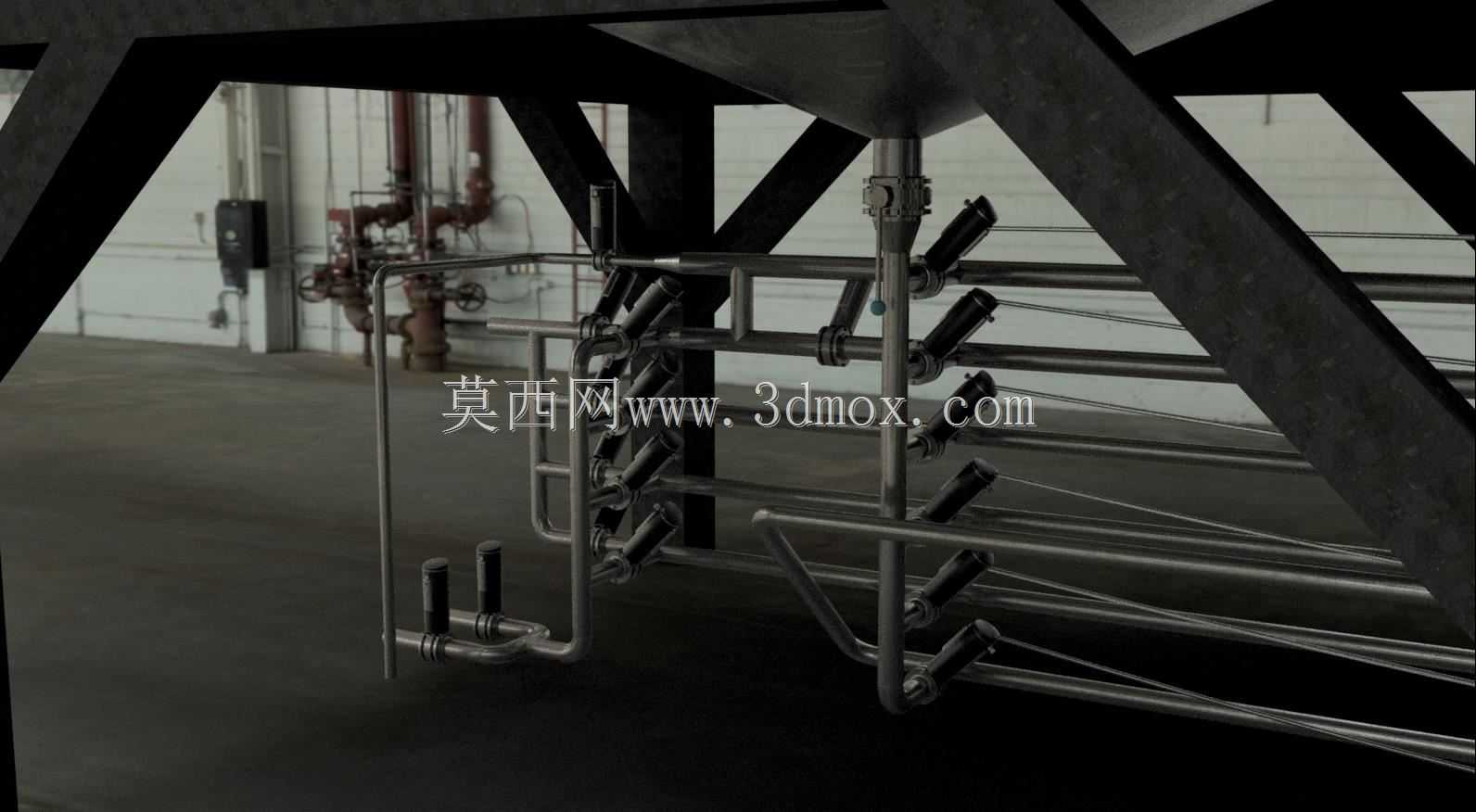

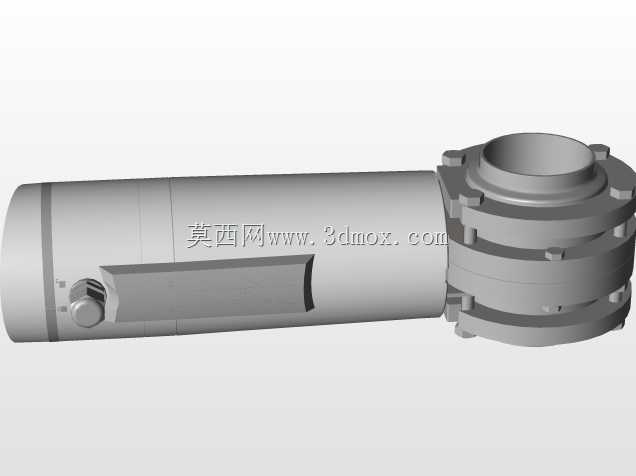

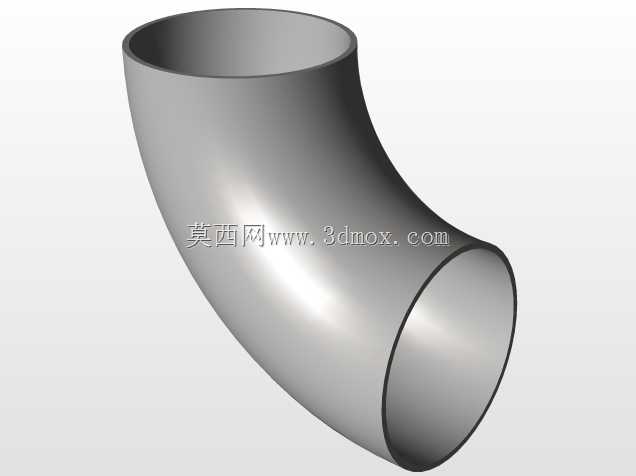

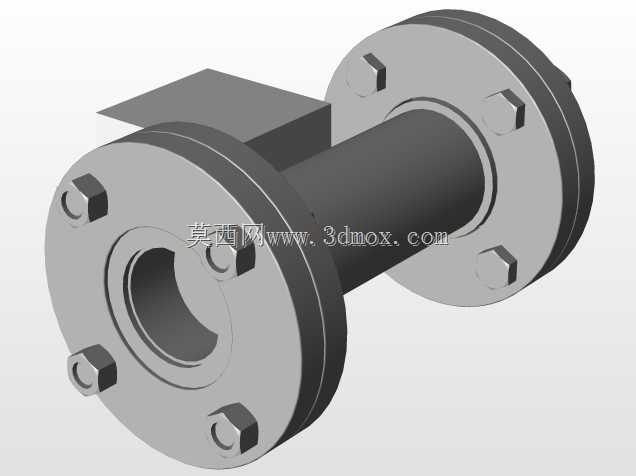

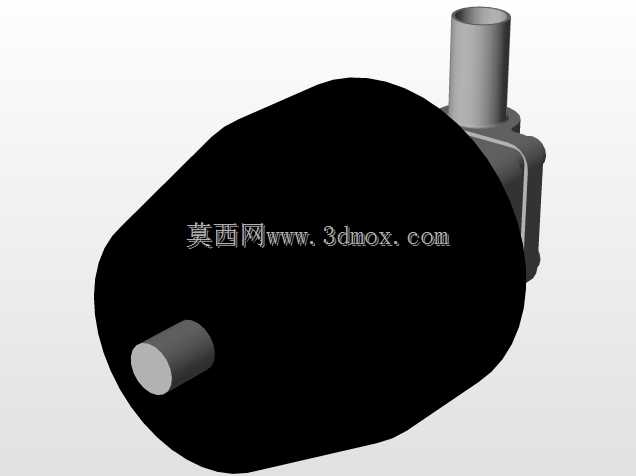

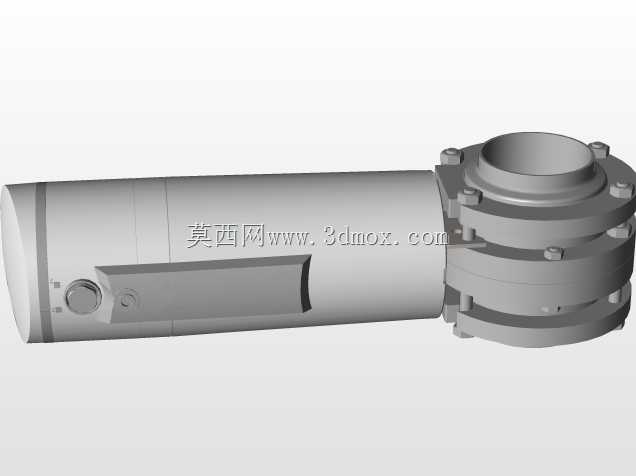

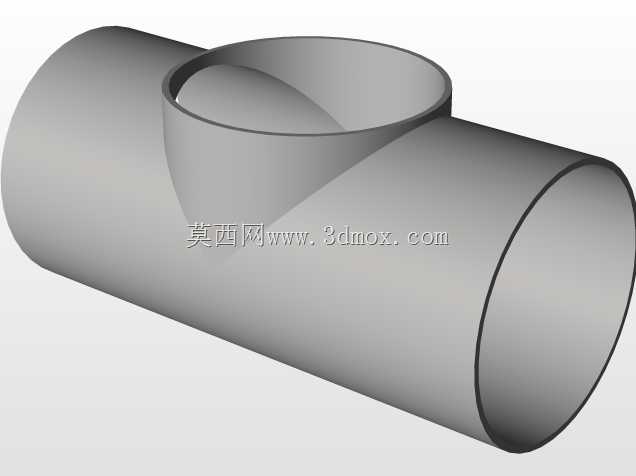

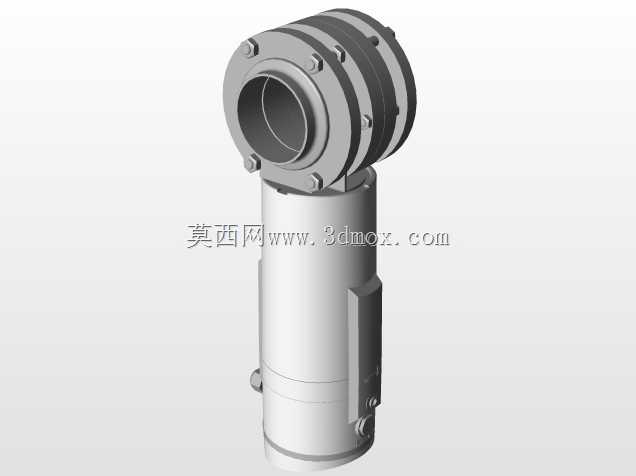

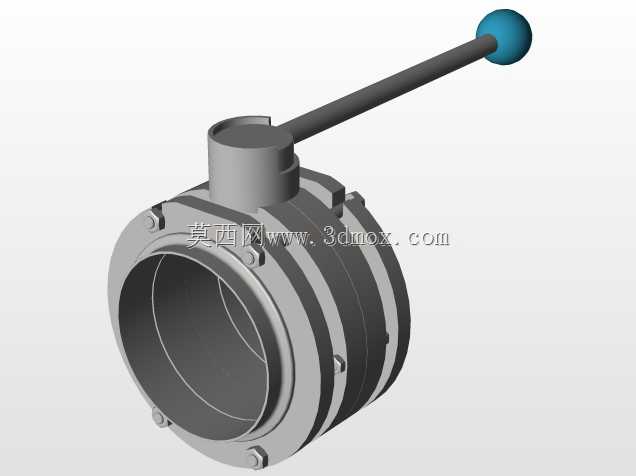

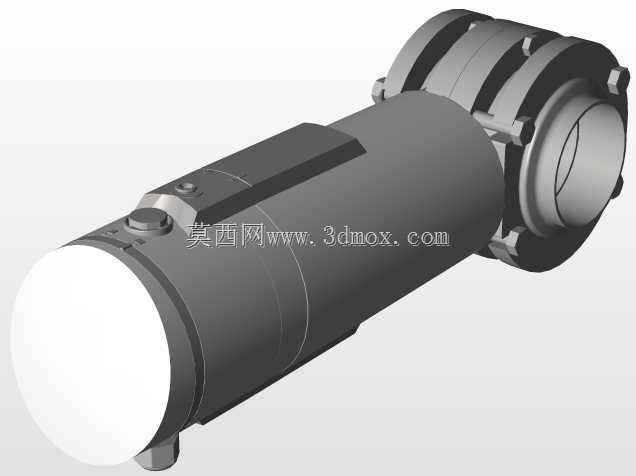

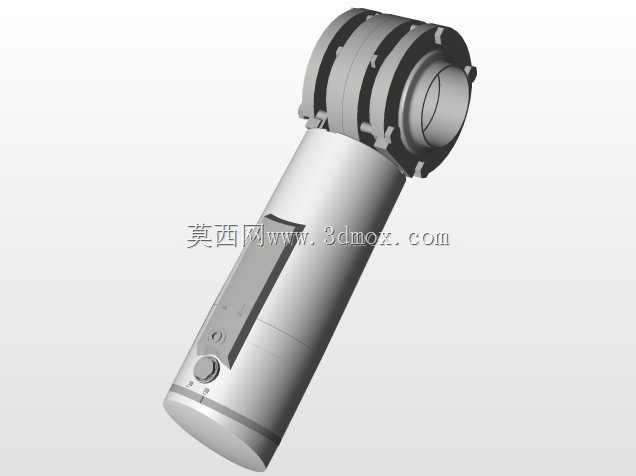

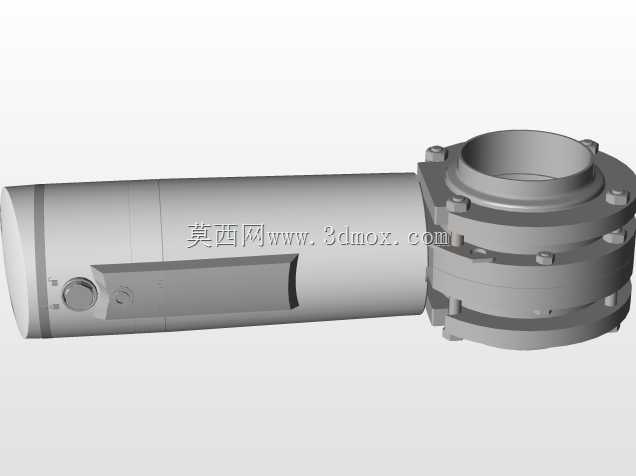

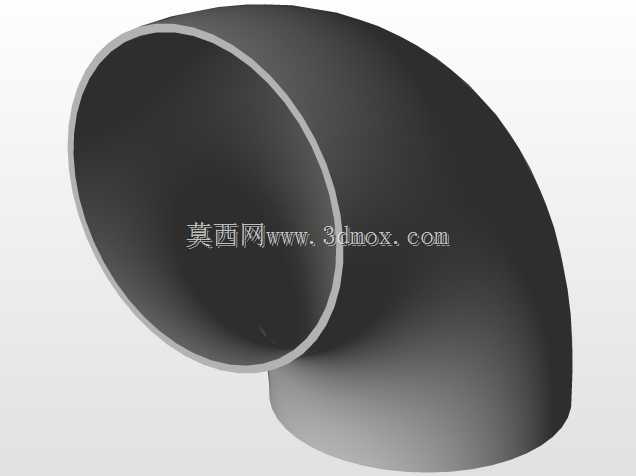

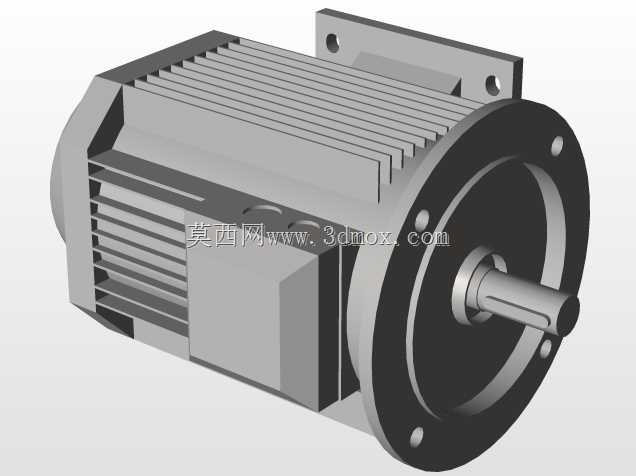

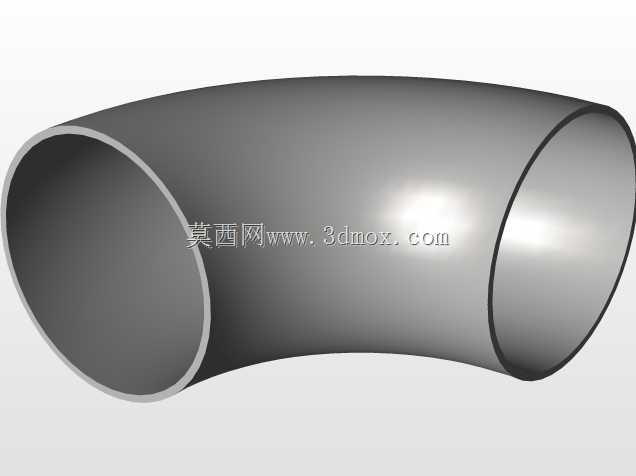

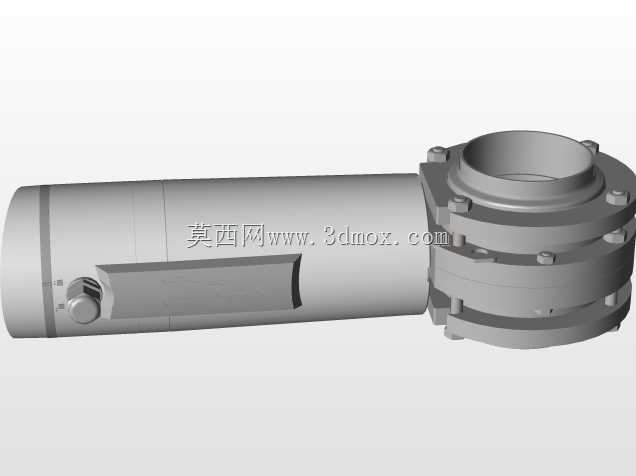

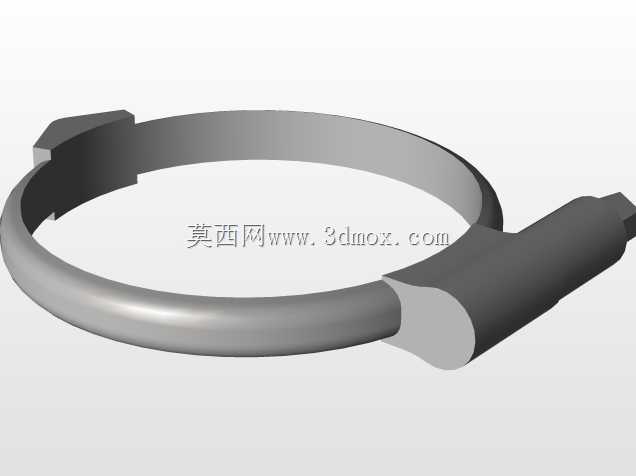

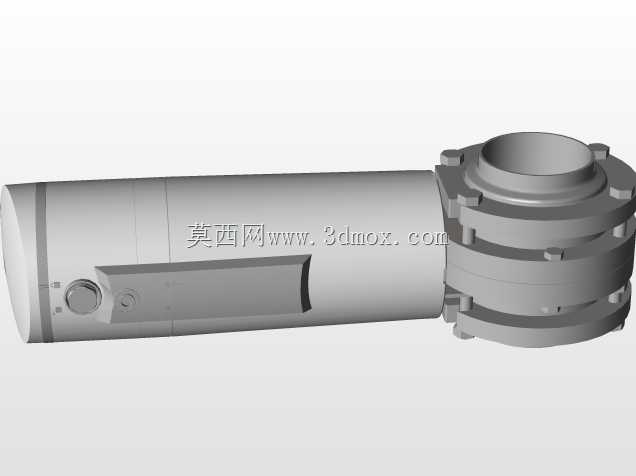

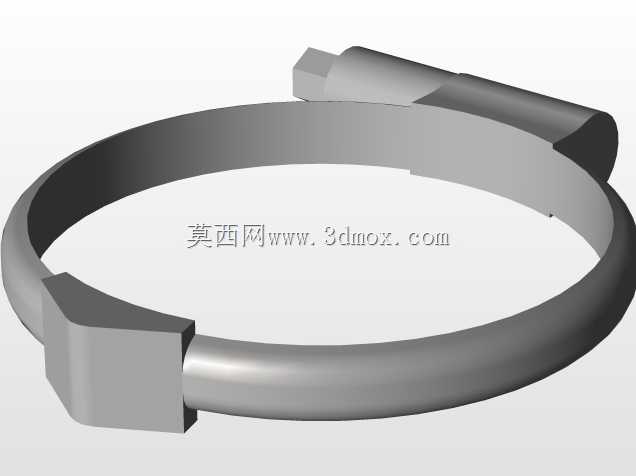

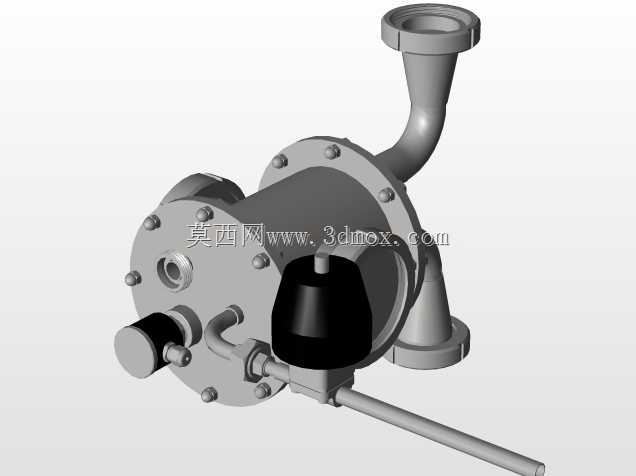

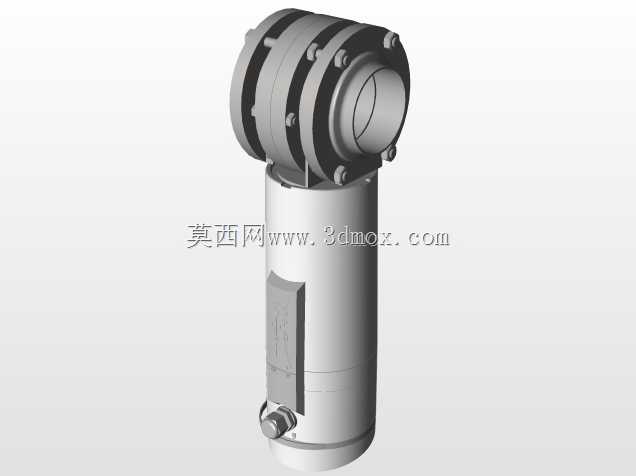

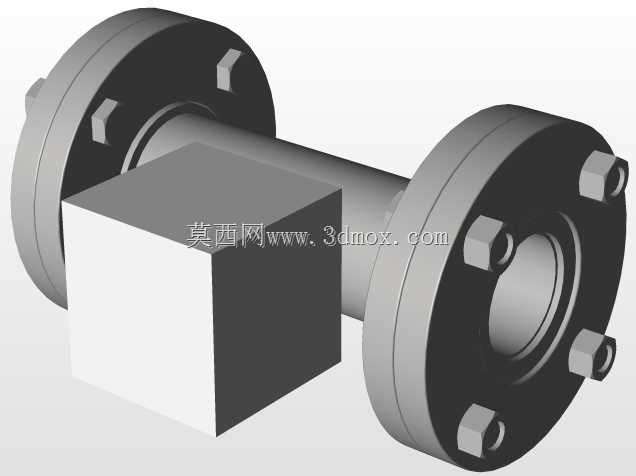

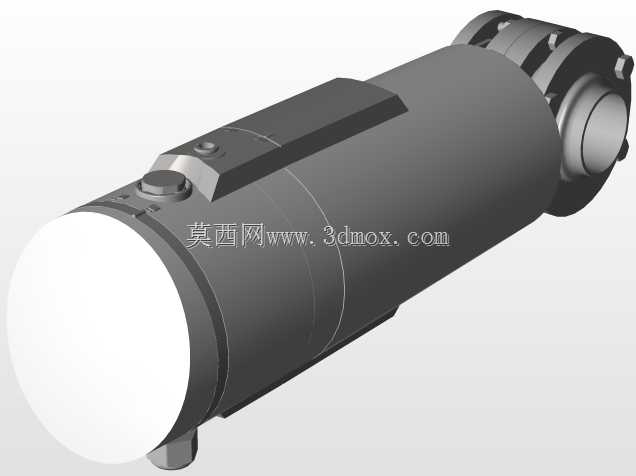

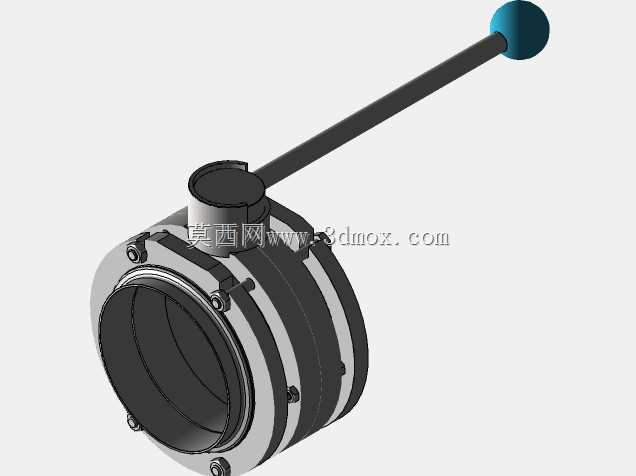

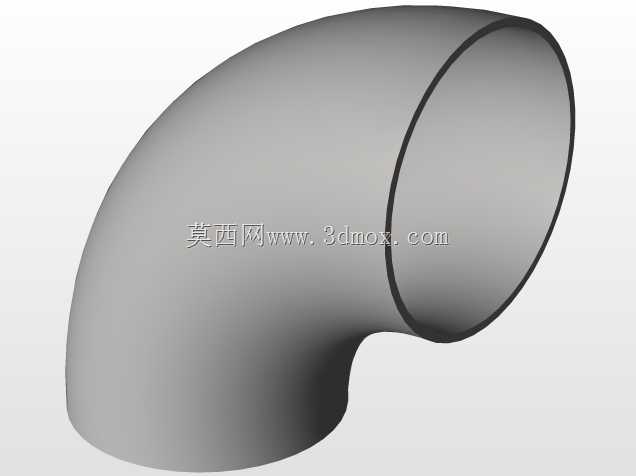

这套管路系统主要应用于啤酒酿造生产车间的物料输送环节，覆盖糖化、发酵、清酒储存到灌装前的全流程流体转运需求，是啤酒生产链路中衔接各工艺罐体的核心输送载体，可实现麦汁、发酵液、清洗液、无菌水等不同介质的定向输送与流向切换，满足啤酒生产过程中多工艺段的物料转运、CIP清洗回路搭建需求。整套管路采用卫生级不锈钢材质打造，内壁做抛光处理避免物料残留滋生杂菌，外壁做钝化处理抵御生产环境中的潮湿腐蚀，适配啤酒生产严格的食品卫生要求。管路上配置的阿尔法拉瓦尔型卫生级阀门，可实现精准的通断控制与流量调节，手柄操作力矩适中，密封件采用食品级耐温耐腐材质，可耐受高温清洗液的反复冲刷，长期使用无渗漏风险。设计过程中充分考虑车间现场的安装边界，管路排布沿罐体支撑结构走形，避开设备检修通道与操作空间，弯头采用大曲率半径设计降低流体输送阻力，减少输送过程中的湍流与物料氧化风险，同时预留了足够的法兰对接余量，方便现场与罐体、泵组的快速对接安装。配套的泵组接口做了减震衔接设计，可降低泵组运行时的振动传递，避免管路长期受振动影响出现焊缝开裂、接口松动等问题。管路支架采用与罐体支撑一体化的设计思路，无需额外在地面做固定基础，节省车间安装空间，同时支架与管路之间采用卫生级卡箍固定，方便后期拆卸维护与管路改造。整套系统的管路排布层次清晰，不同功能的管路做了分层排布，既方便操作人员识别流向，也避免不同介质管路交叉带来的污染风险，所有阀门的操作手柄均朝向操作通道一侧，操作人员无需探身即可完成阀门启闭操作，降低日常操作的安全风险。在安装边界上，整套管路系统的外轮廓完全适配罐体底部的支撑框架空间，最外侧管路距离地面预留了足够的清洁空间，方便车间日常地面冲洗与卫生清扫，管路最低点配置了排净口，可在生产间隙或清洗结束后排尽管路内残留液体，避免积液变质影响下一批次的啤酒品质。
