圆形风管手动调节风量挡板结构

这款通风管道风门主要应用于民用建筑通风系统、工业厂房送排风管网、中央空调风道系统中，安装在圆形金属风管的管段中间位置，承担风道内风量调节、支路风路通断控制的核心作用，是通风管网中实现风量平衡分配、按需调控送风流量的关键部件，可适配常规螺旋风管、镀锌钢板圆形风管的安装场景，在商用写字楼通风、车间除尘排风、实验室通风柜配套风路、消防排烟补风系统中都能发挥稳定的调控作用。

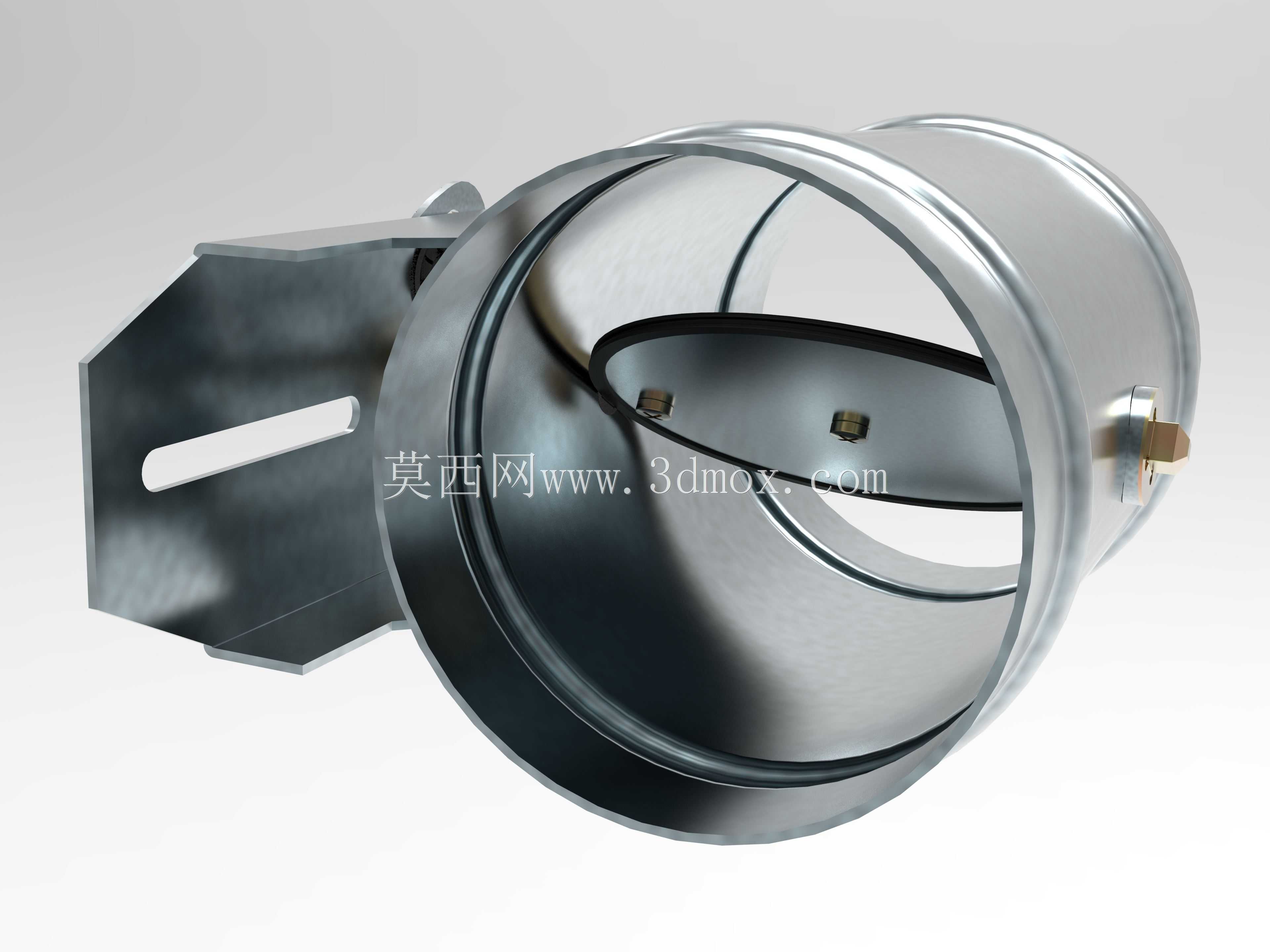

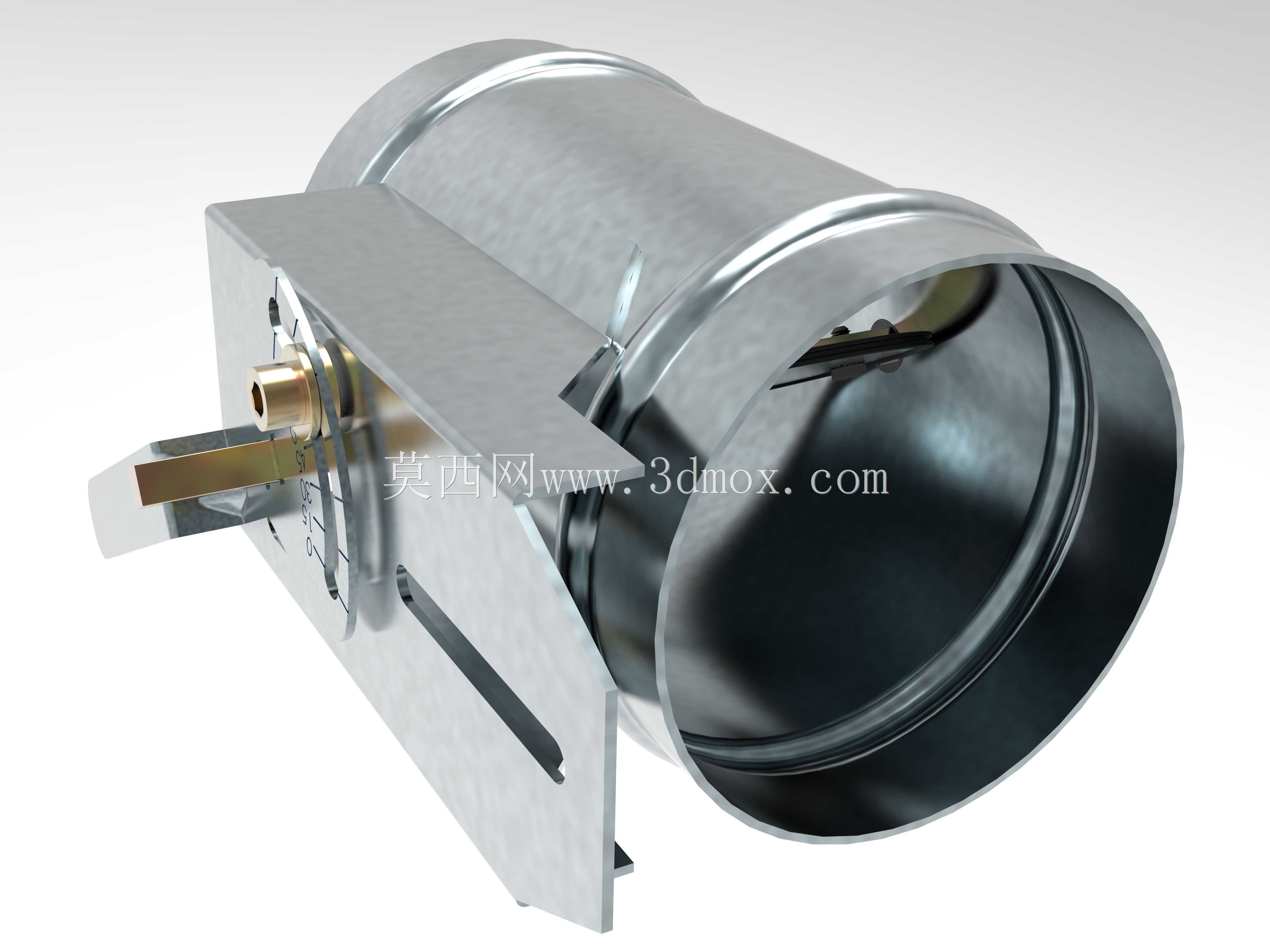

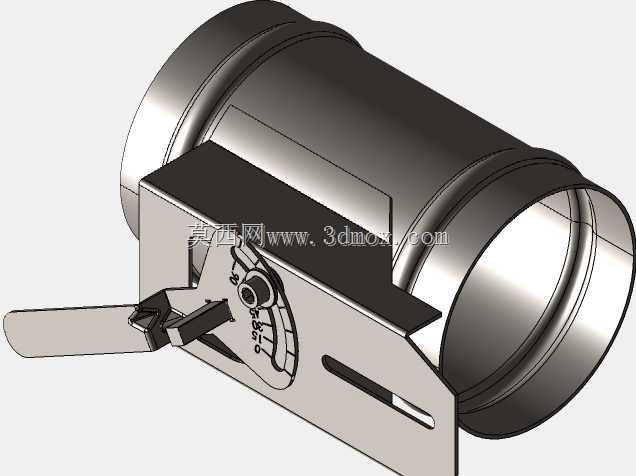

产品整体采用全金属板材冲压成型结构，主体为等径圆形筒体，两端带有适配风管插接的翻边压筋结构，安装时可直接插入对应公称直径的风管内部，配合抱箍或者铆钉即可完成固定，无需额外制作变径转接件，大幅降低现场安装的施工难度。筒体内部设置可绕中心轴转动的圆形挡板，挡板边缘做了卷边钝化处理，既减少挡板转动时与筒体内壁的摩擦阻力，也能避免锐边割伤安装维护人员。

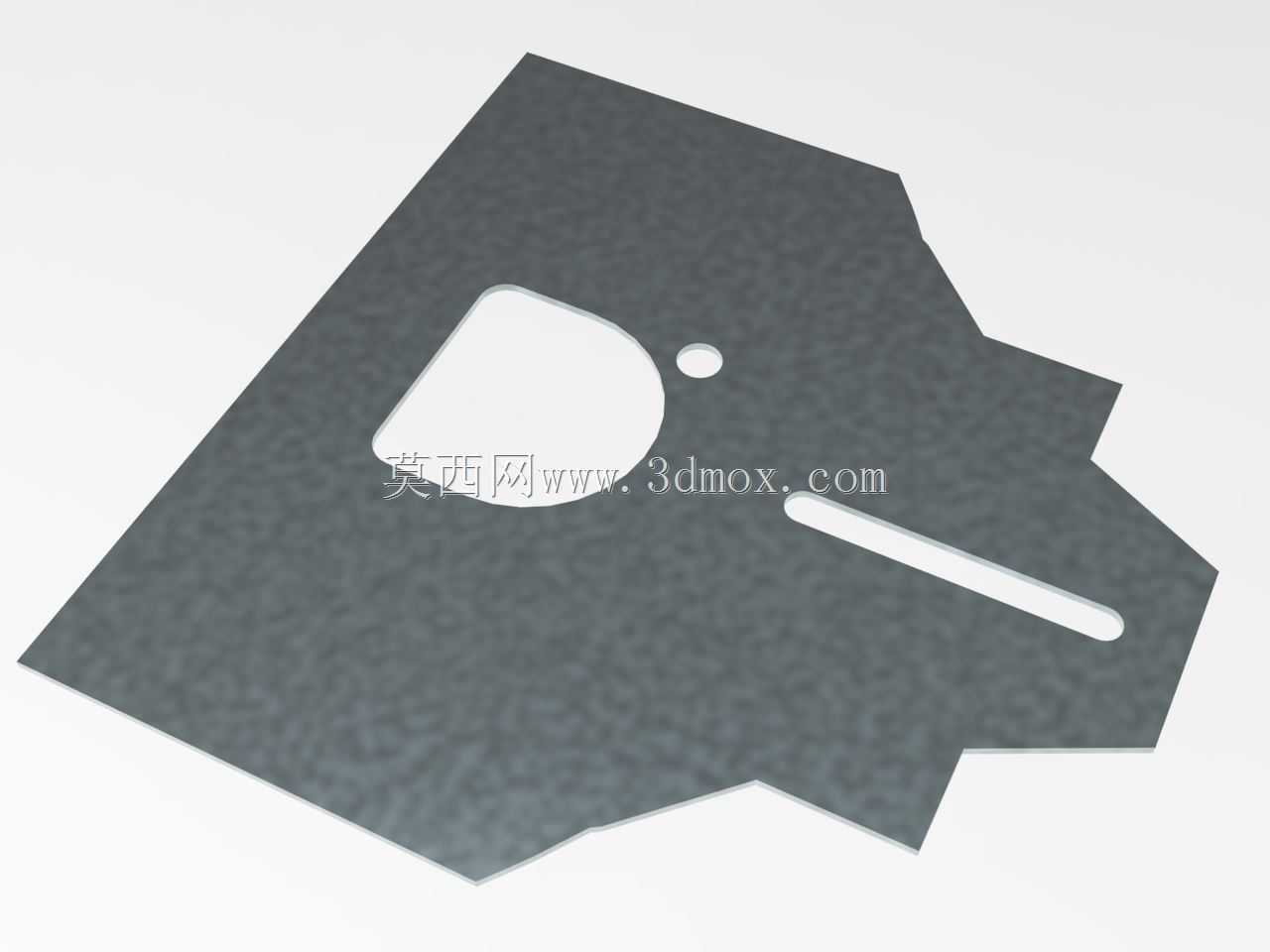

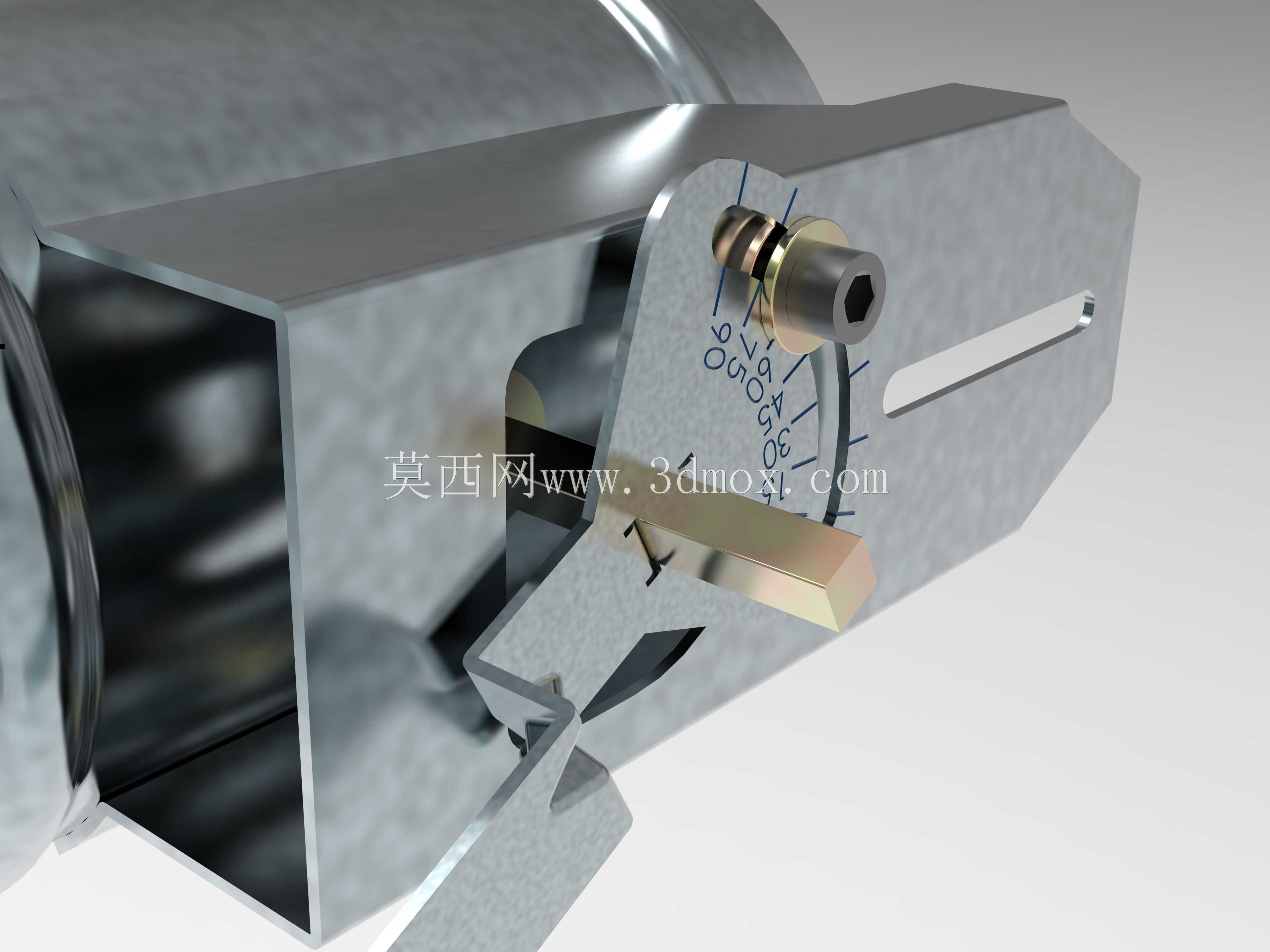

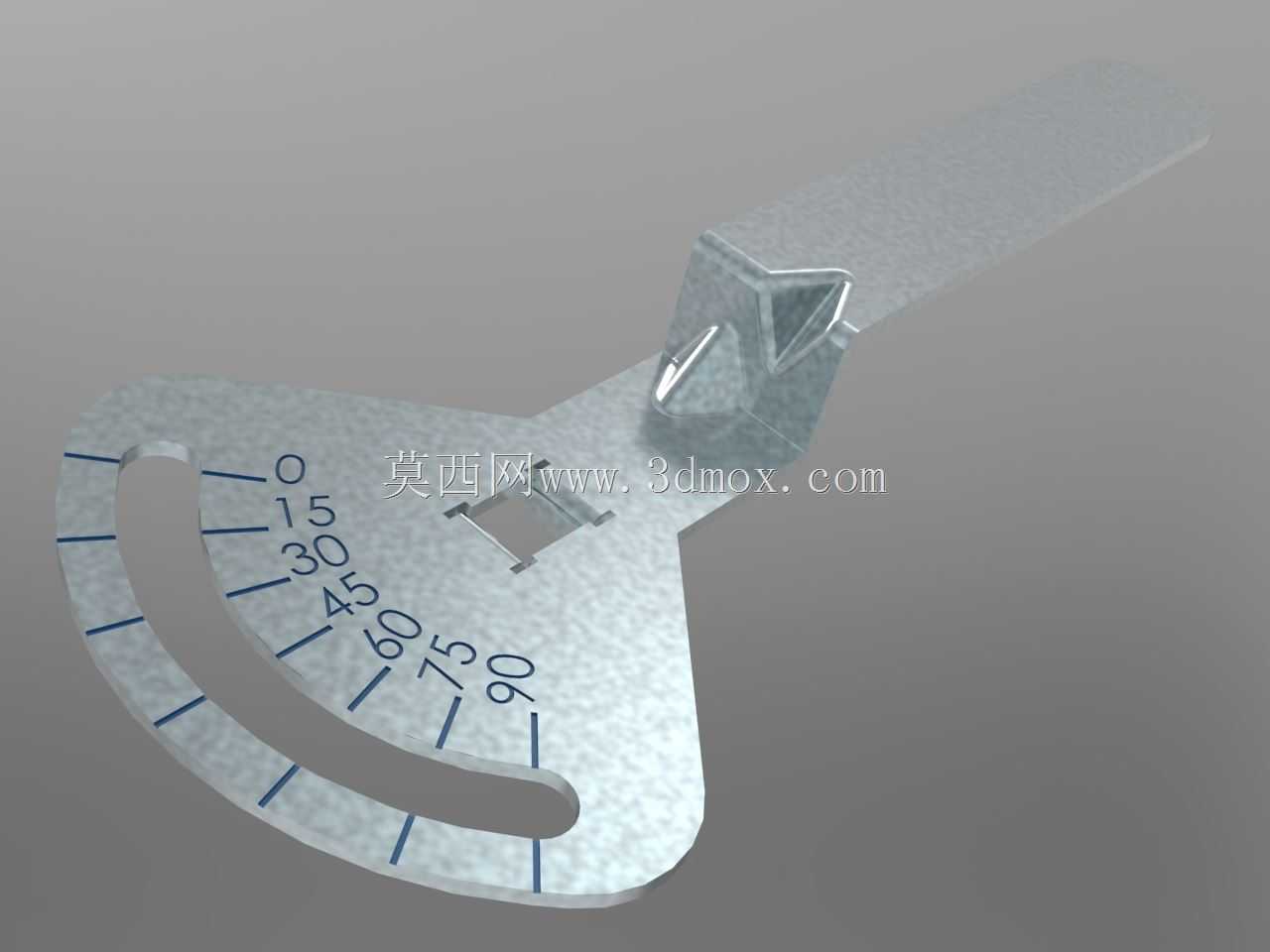

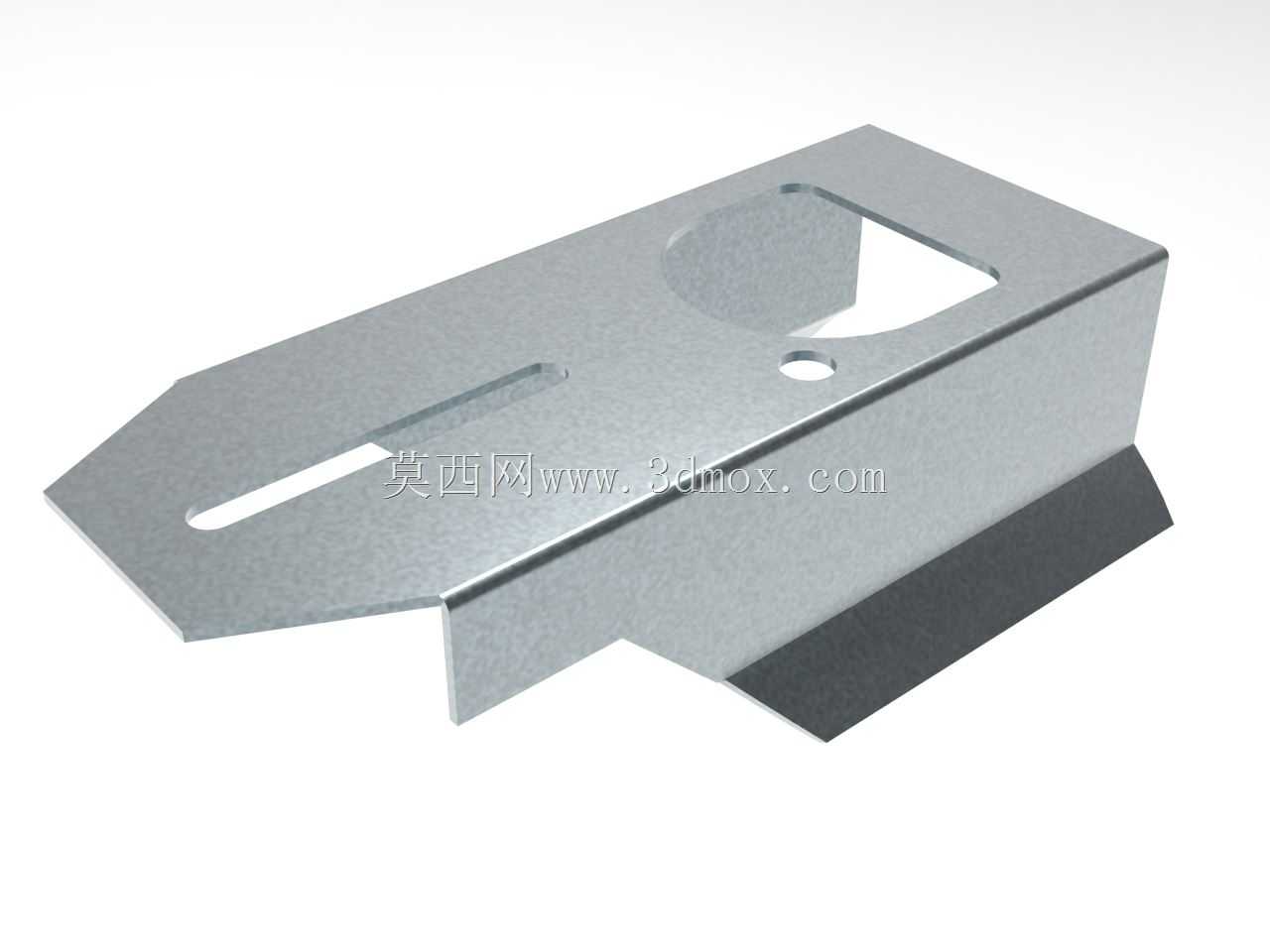

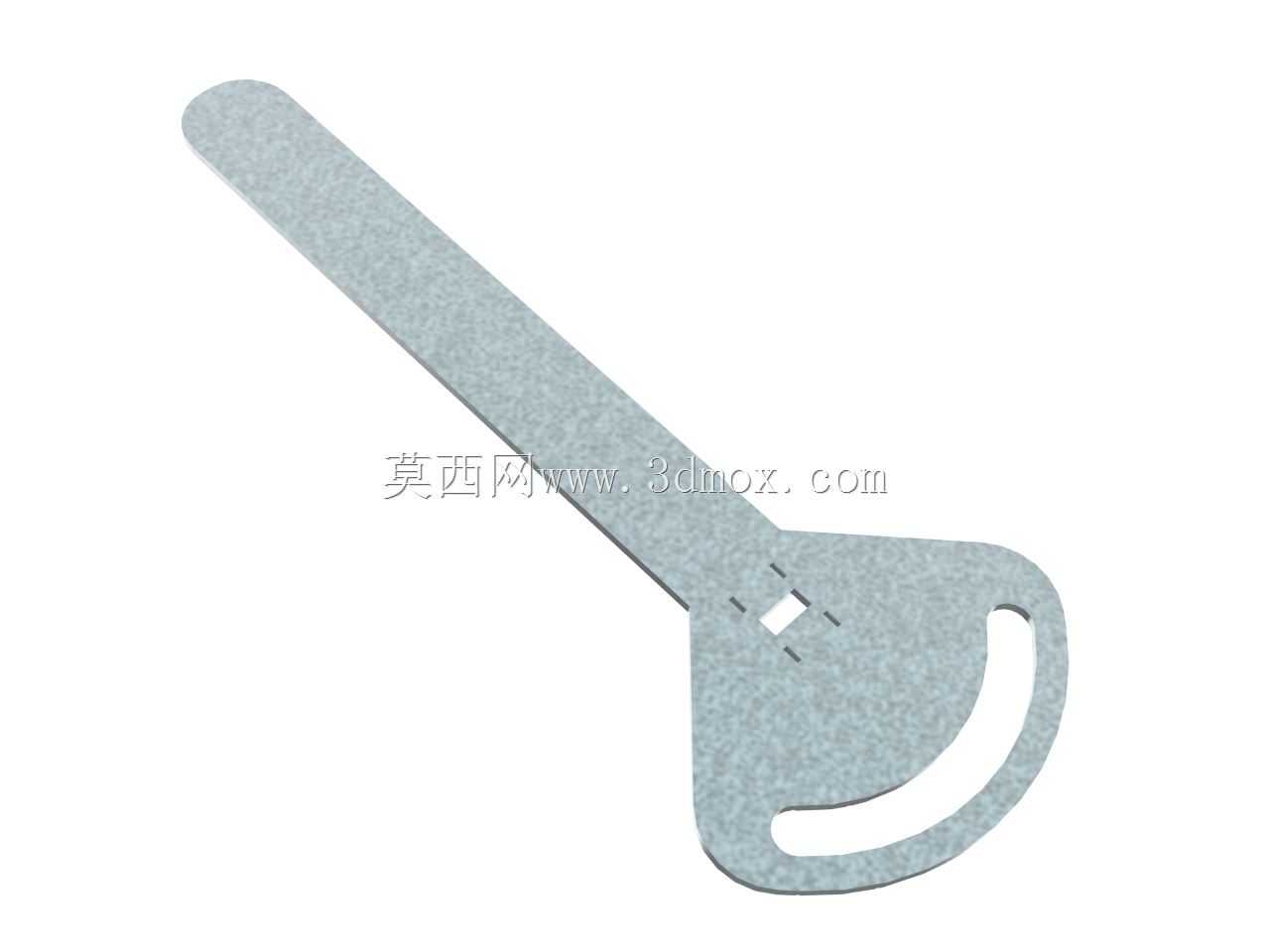

调节机构设置在筒体外侧的安装支架上，采用带刻度指示的手动拨杆结构，拨杆与内部挡板的转轴刚性连接，操作人员拨动拨杆即可带动内部挡板转动，通过改变挡板与风道轴线的夹角调整风道的过流面积，从而实现风量从全闭到全开的无级调节，支架上的刻度标识可以直观显示当前挡板的开启角度，方便调试人员快速将支路风量调整到设计值，拨杆上设置有锁止结构，调整到位后可以固定拨杆位置，避免风道内气流吹动挡板导致开度偏移。

设计过程中充分考虑了通风系统的实际使用需求，整体结构没有复杂的传动部件，转动部位采用铜质衬套减少转动磨损，长期使用也不会出现锈死卡滞的问题，所有金属板材都采用镀锌钢板材质，具备基础的防锈耐腐能力，适配常规通风场景的空气介质输送要求。产品的外形尺寸严格匹配常规圆形风管的公称直径规格，筒体长度控制在合理范围内，安装时不会占用过多的管段空间，外侧调节机构的突出尺寸经过优化，不会影响风管外保温层的包覆施工，不管是明装风管还是吊顶内暗装风管都能顺利安装。在风路调试阶段，运维人员可以直接在风道外侧操作调节，无需拆开风管即可完成风量平衡调整，后期系统维护时也可以通过该风门完全截断对应支路的风路，方便对末端风口或者下游设备进行检修作业，无需关停整个通风系统的风机，有效降低运维操作对整体系统运行的影响。
