带翻盖防护式220V工业电源插座结构设计

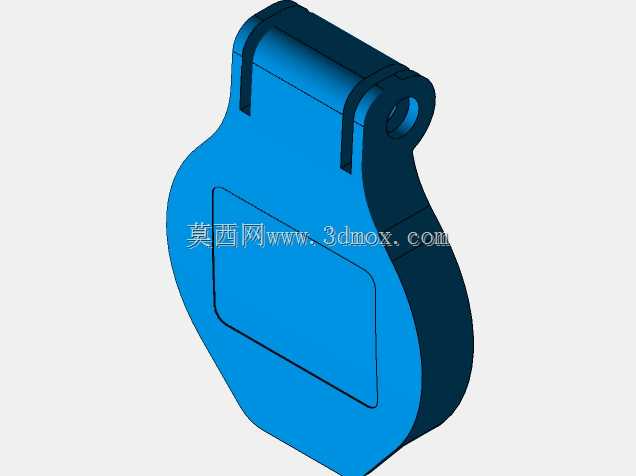

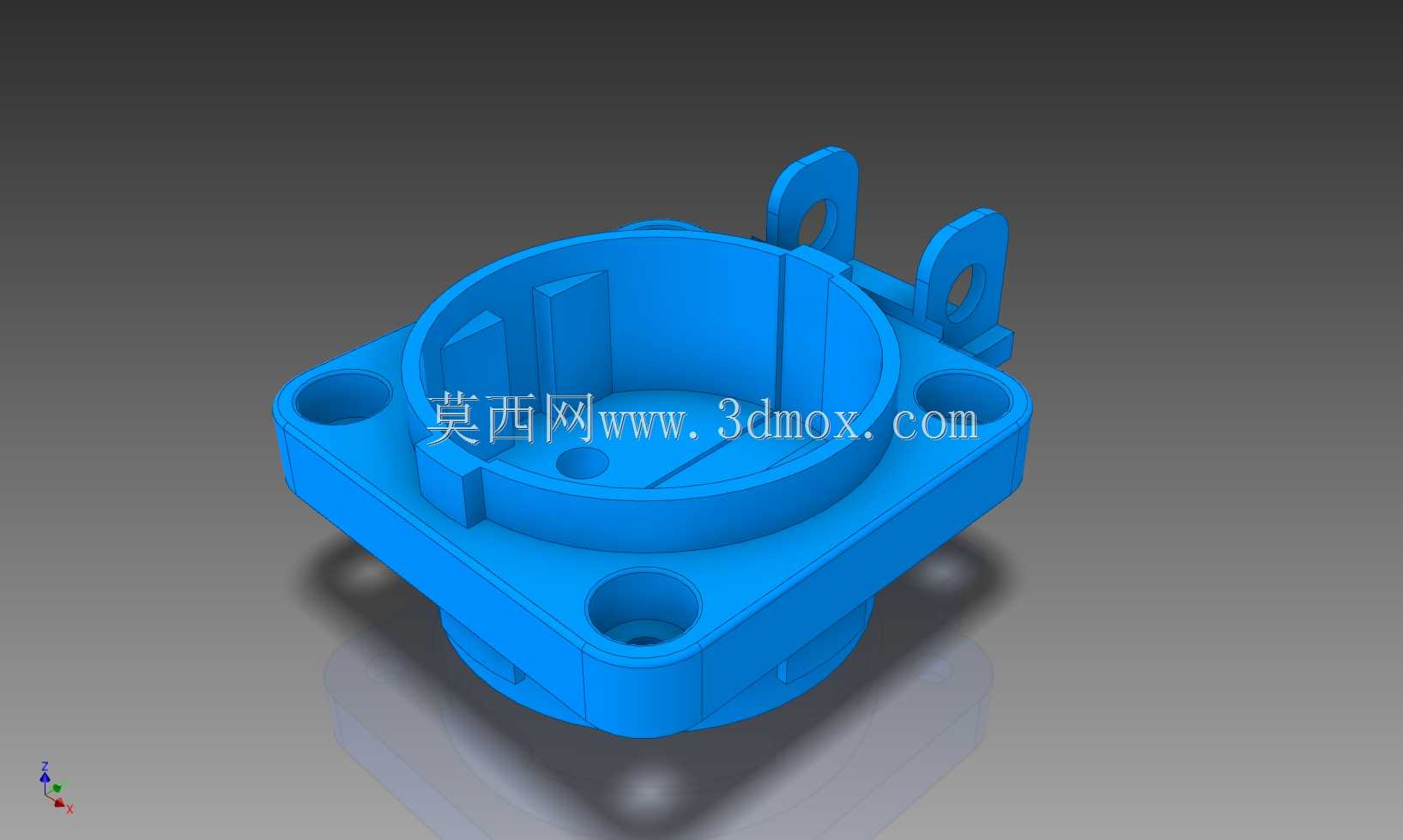

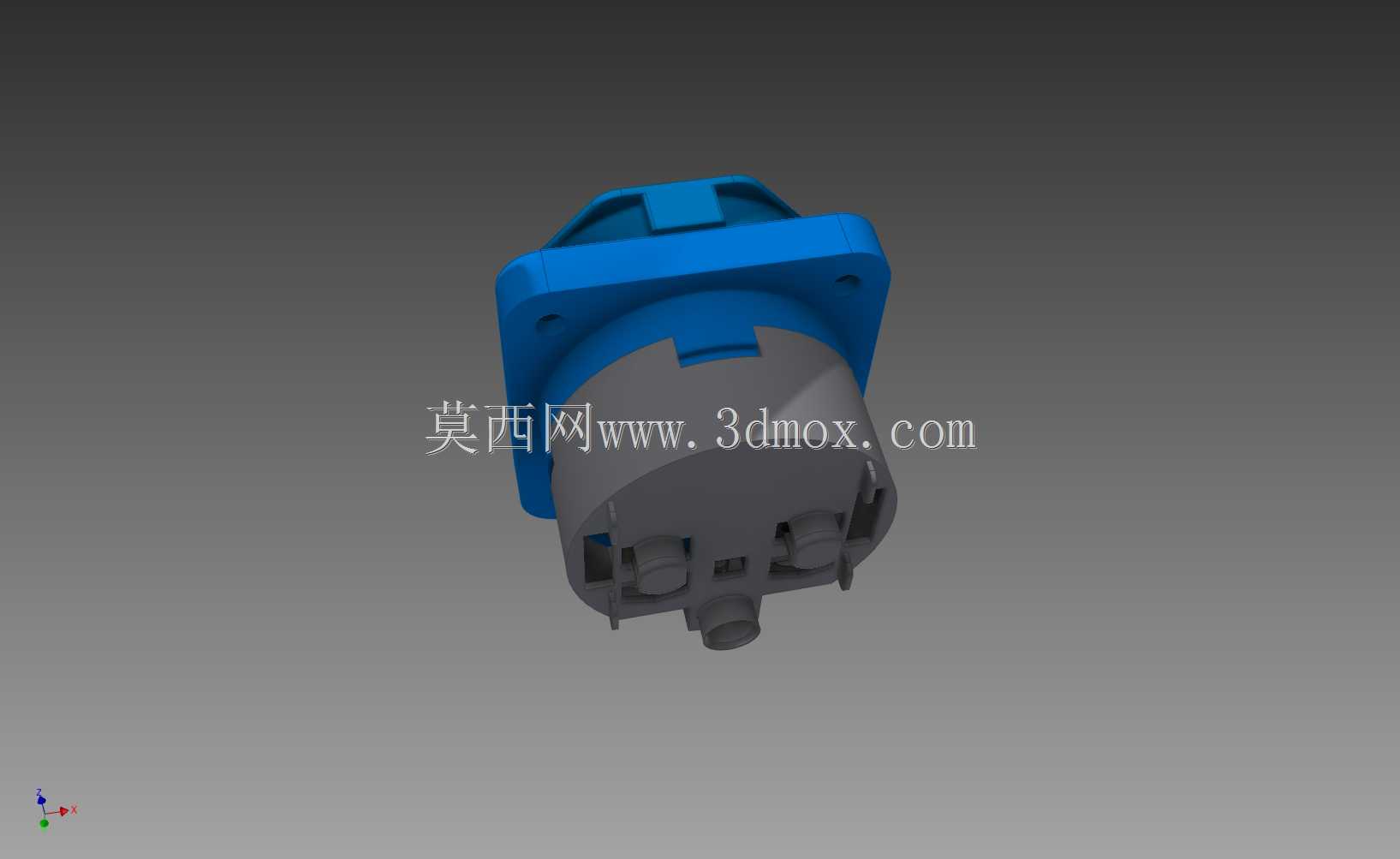

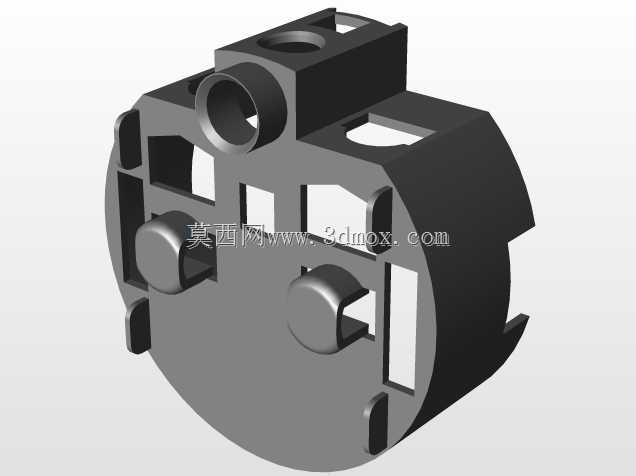

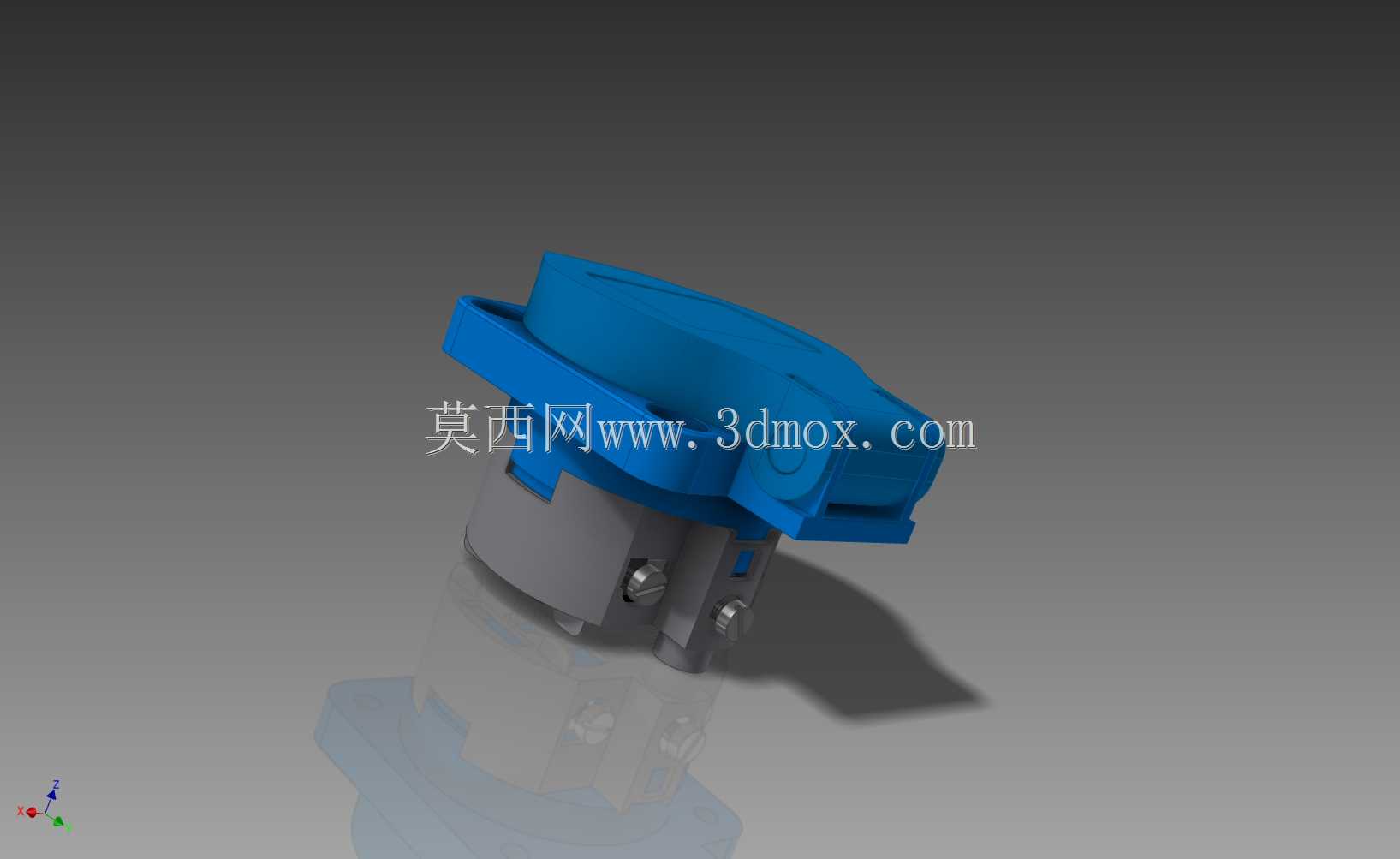

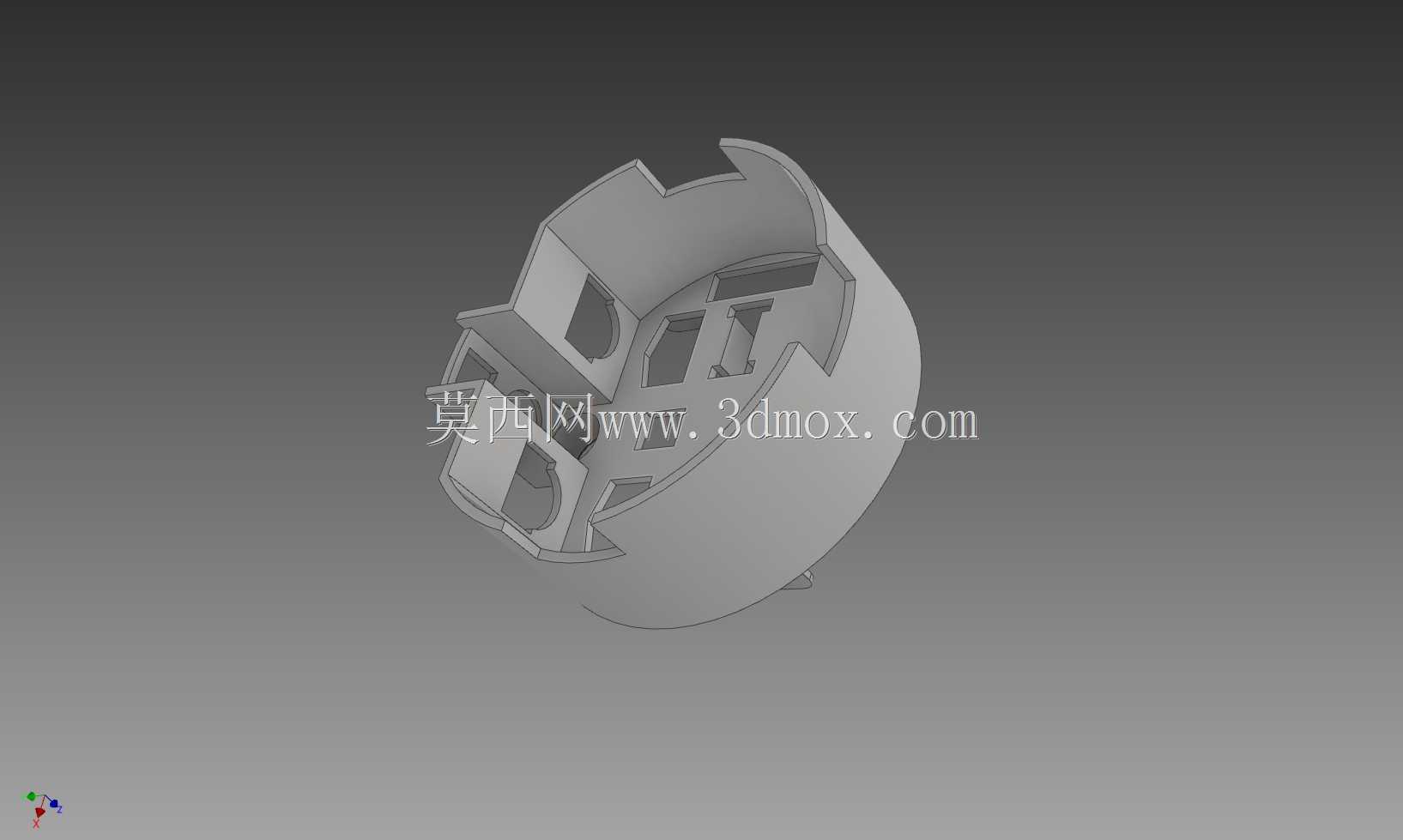

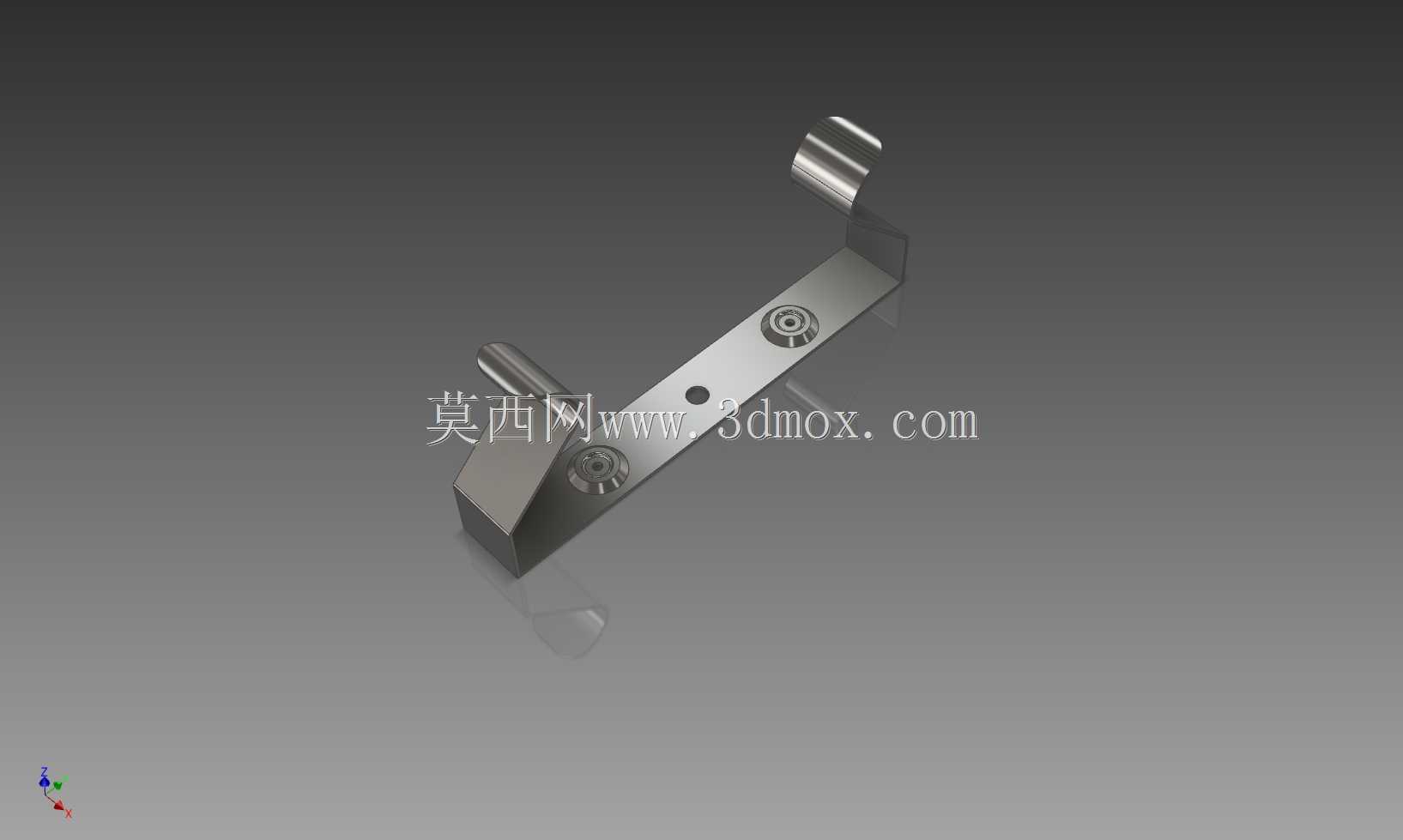

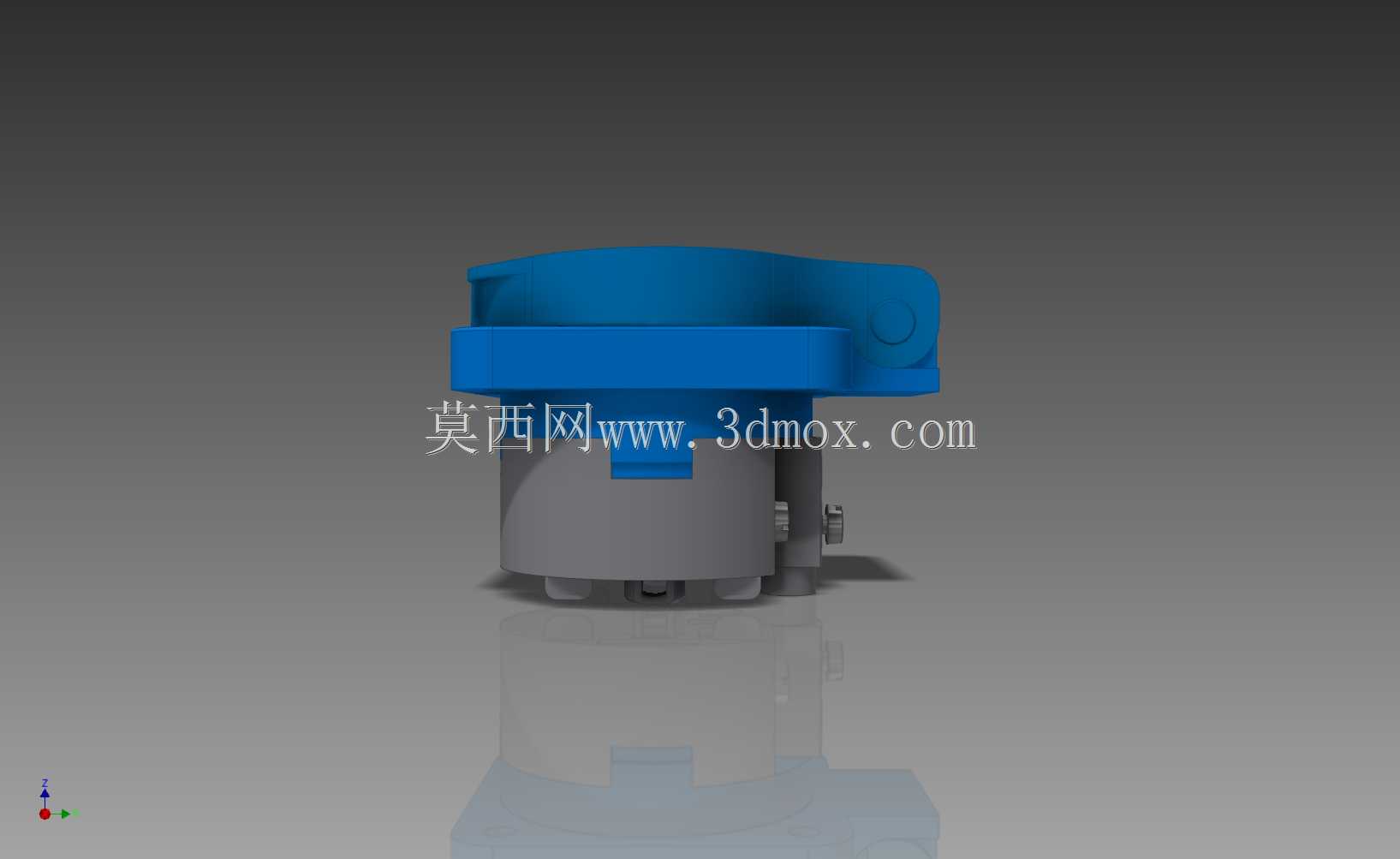

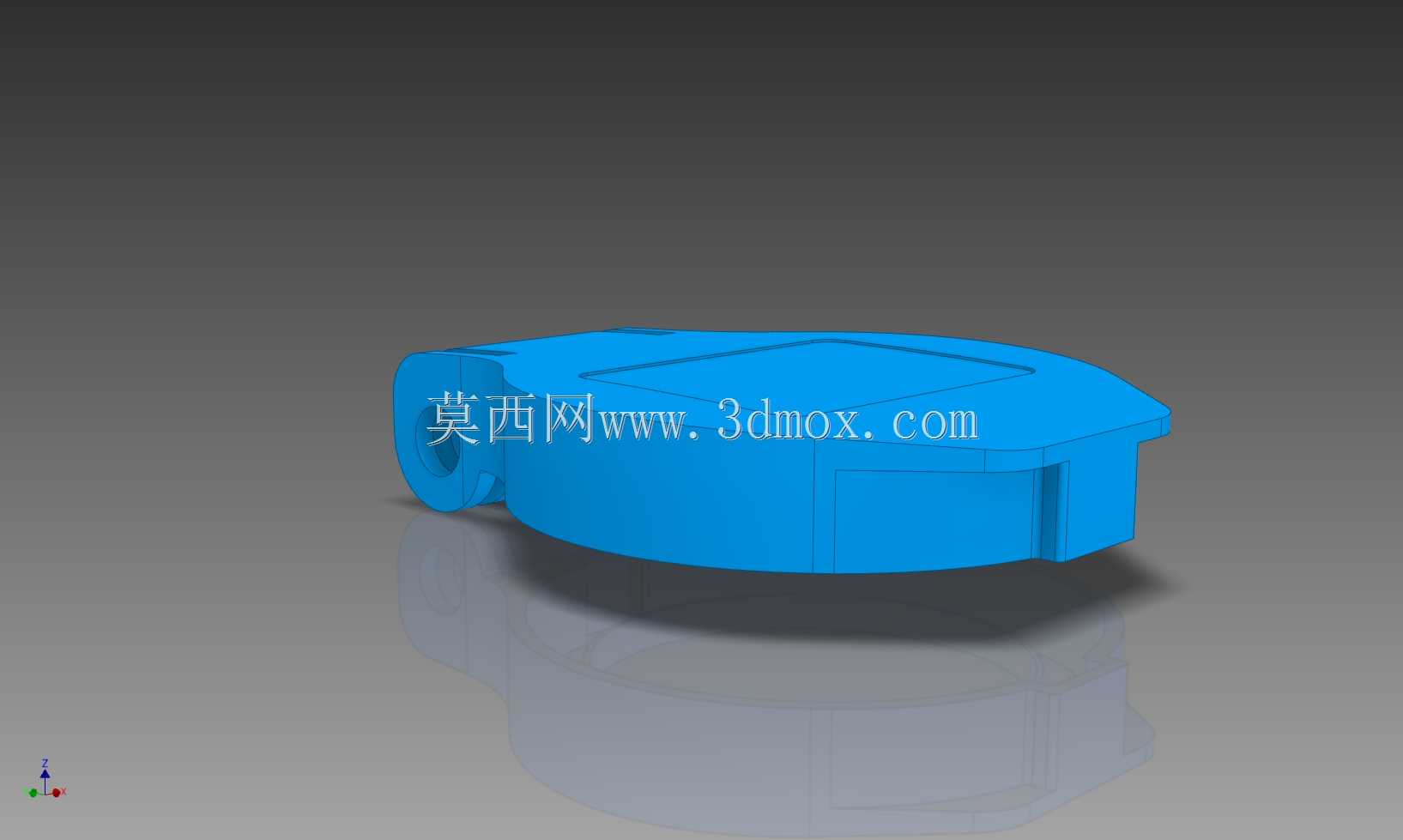

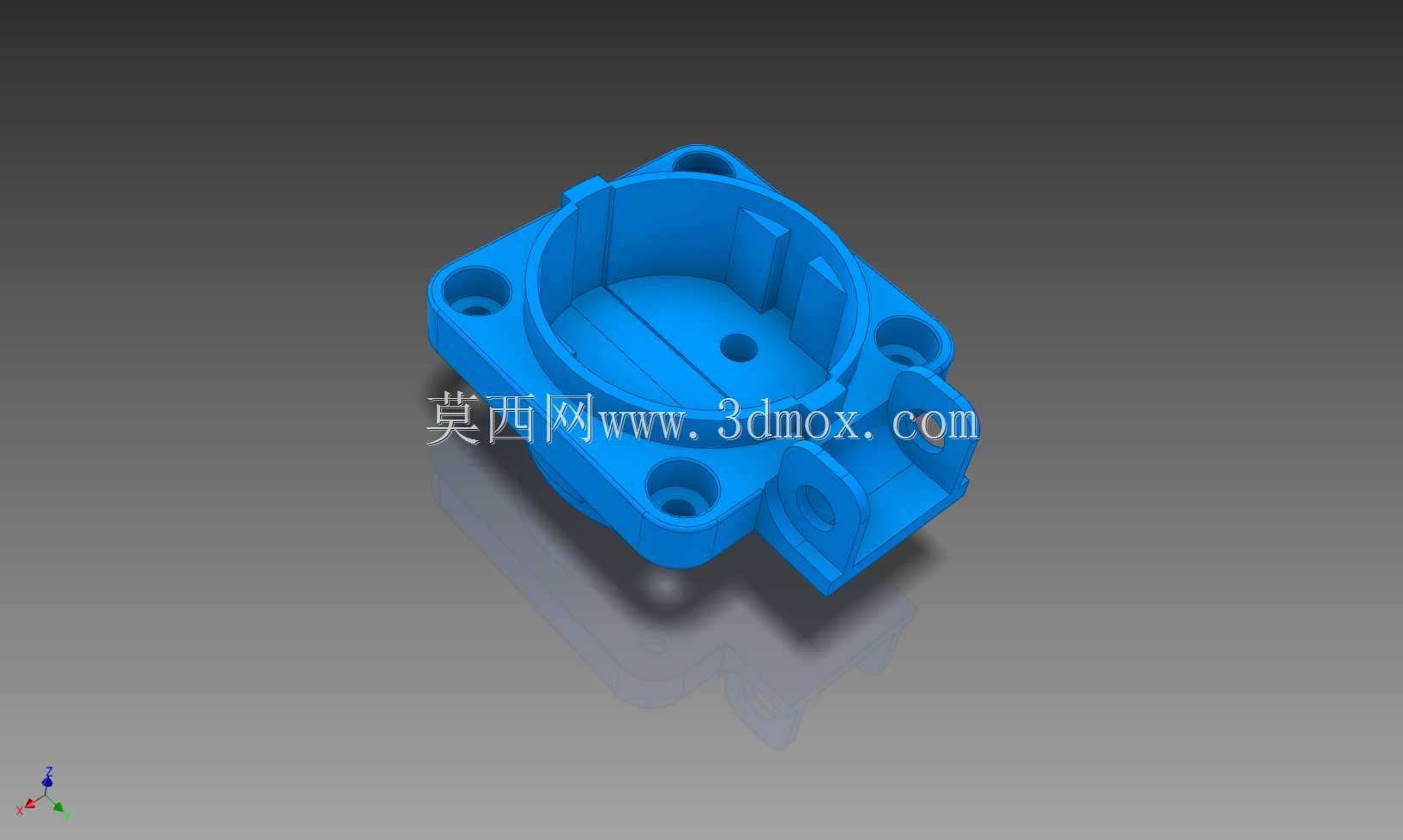

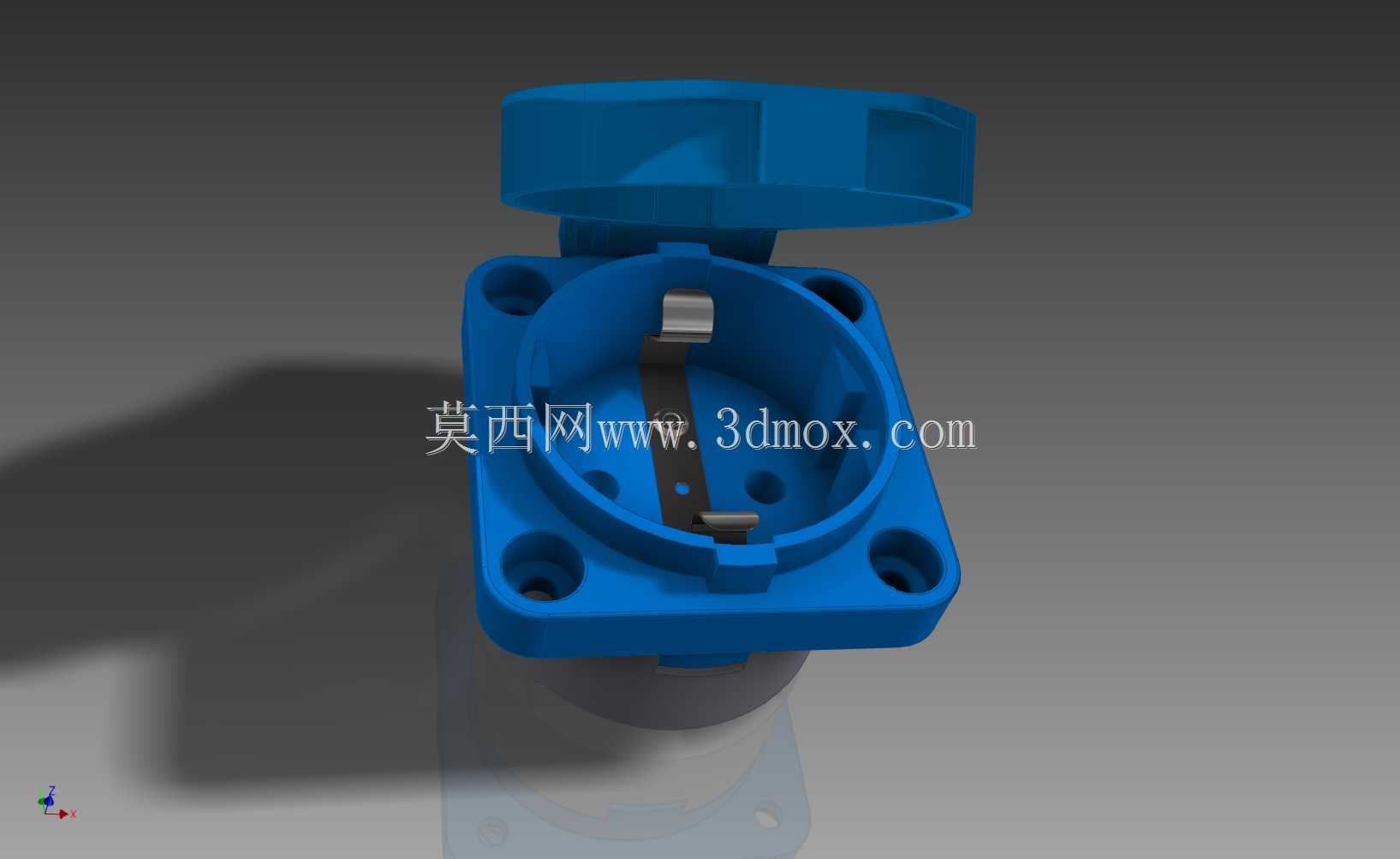

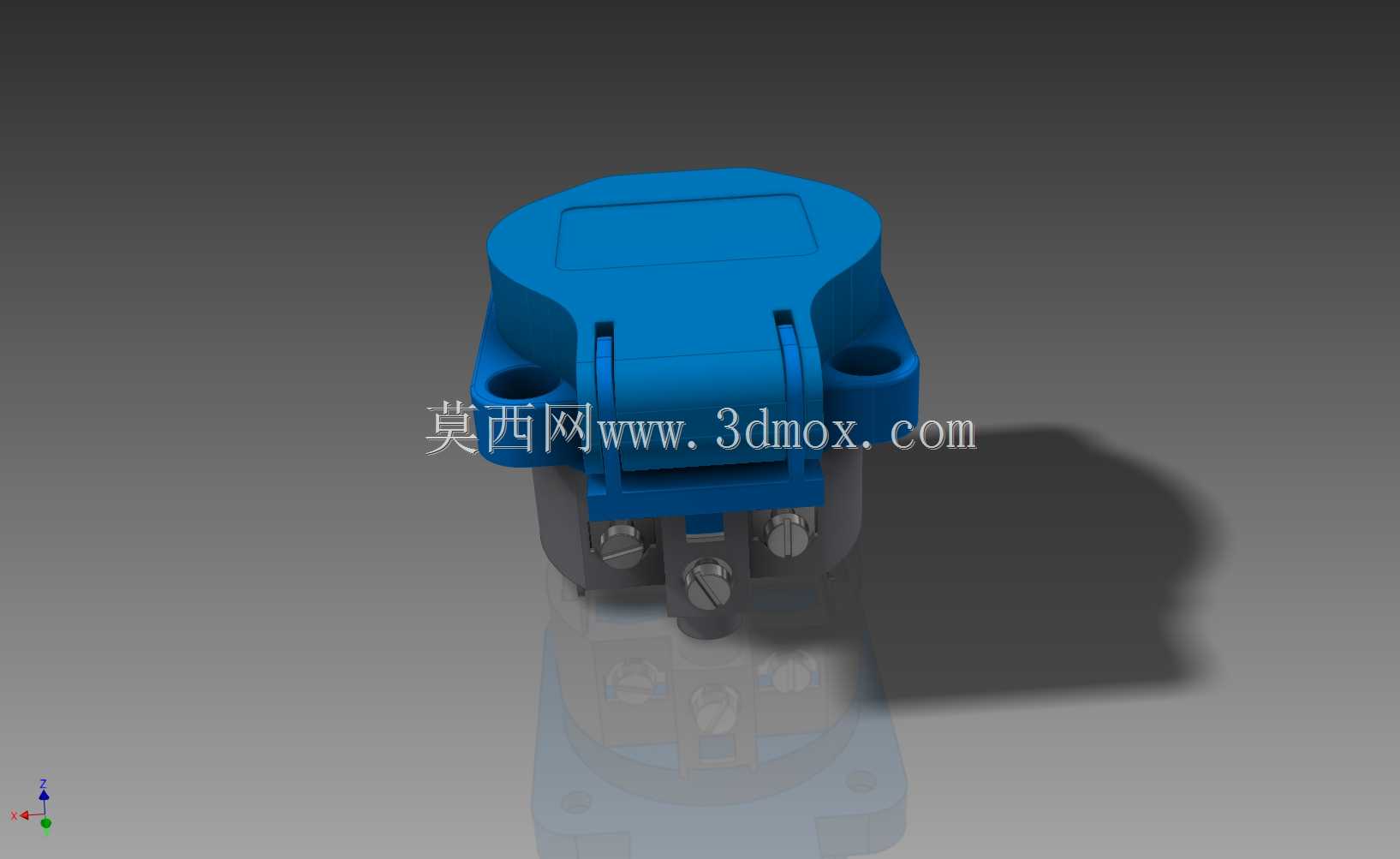

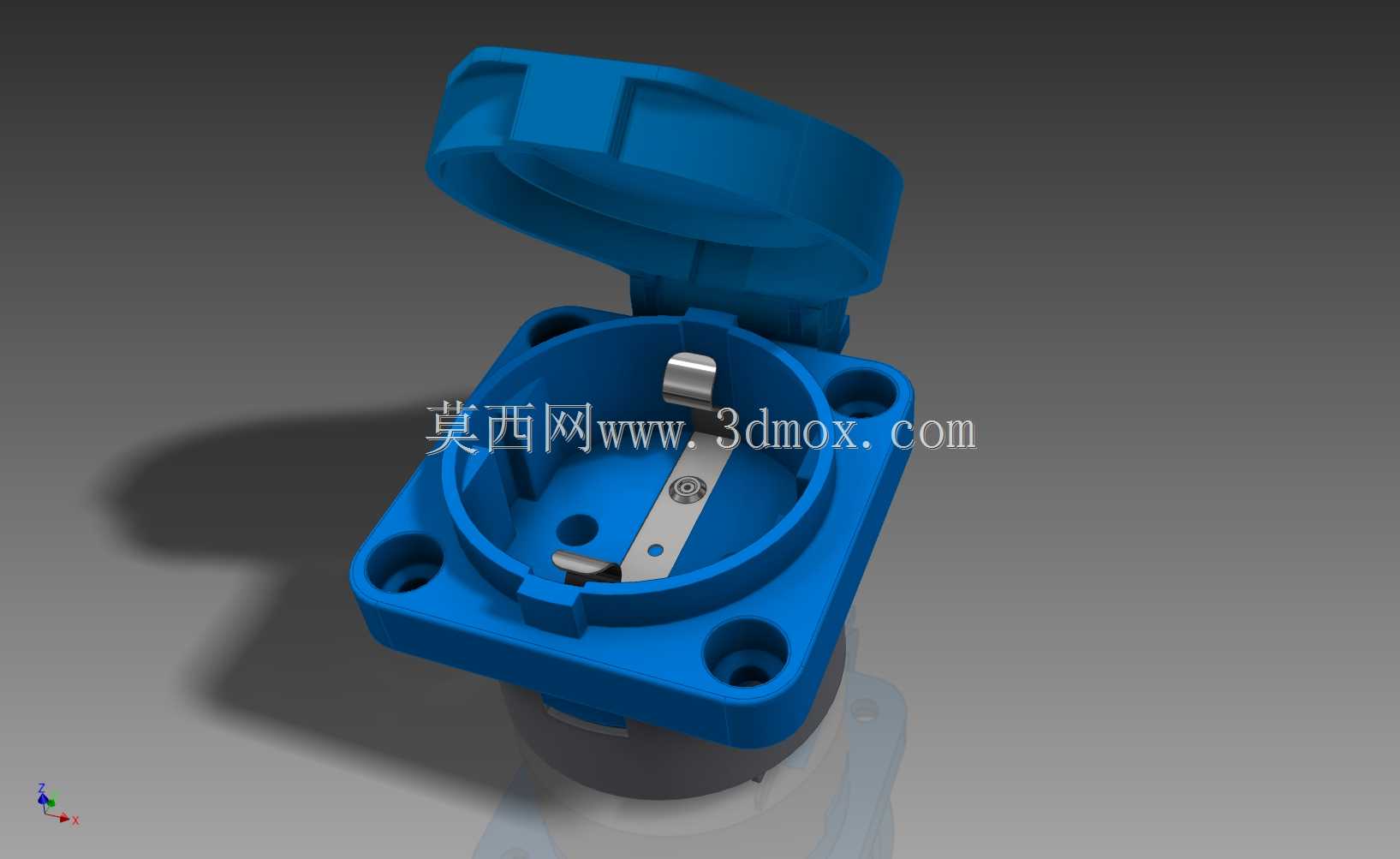

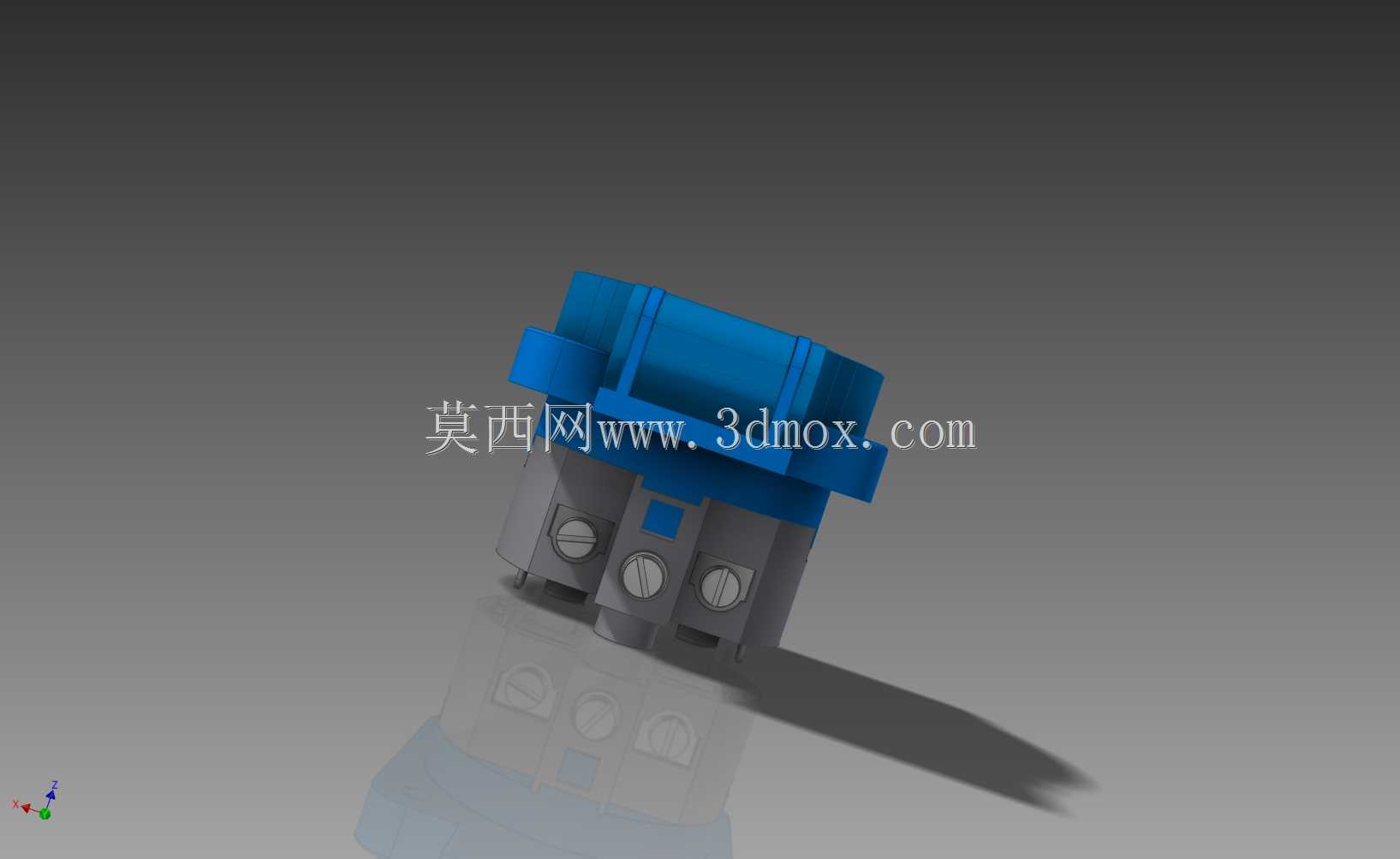

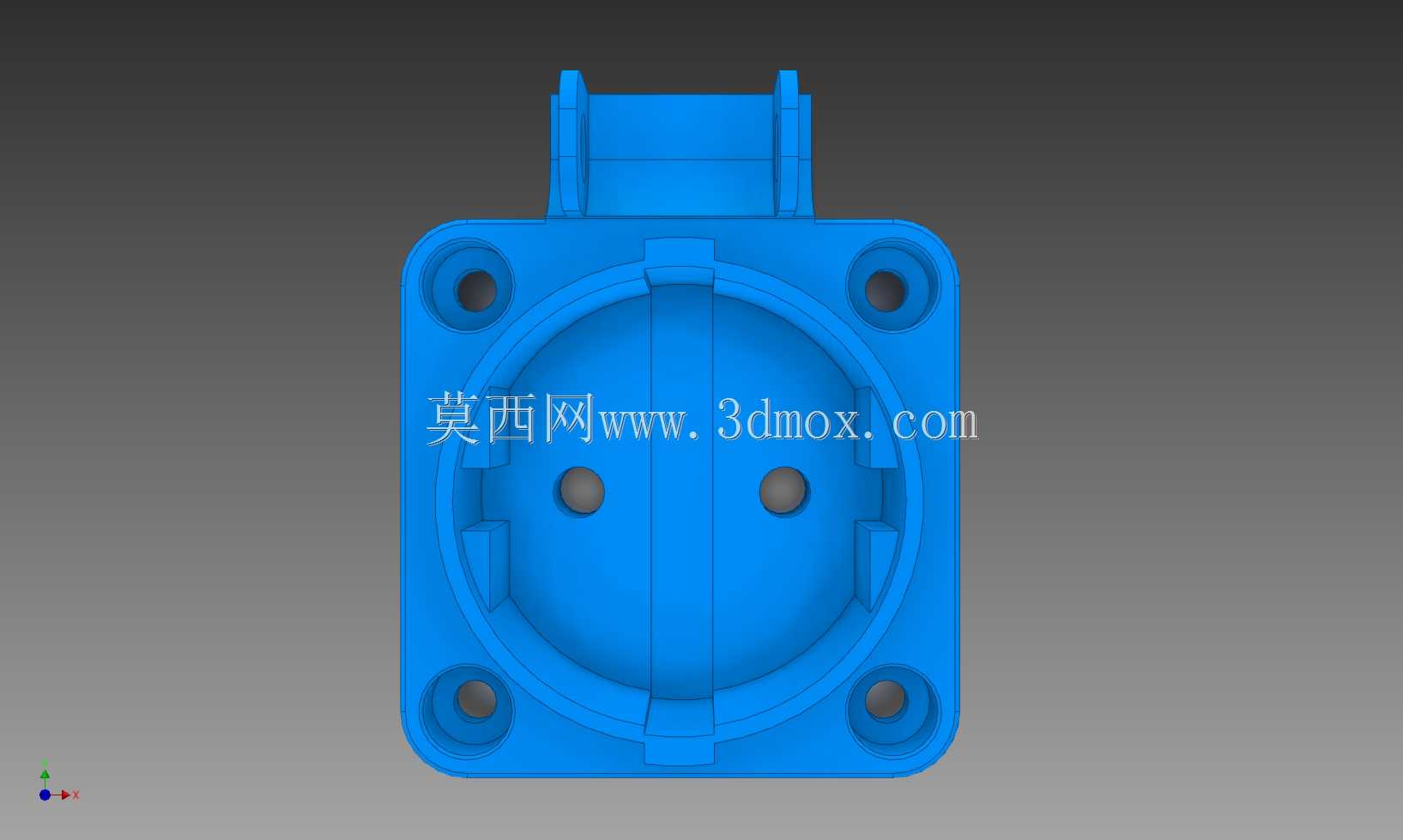

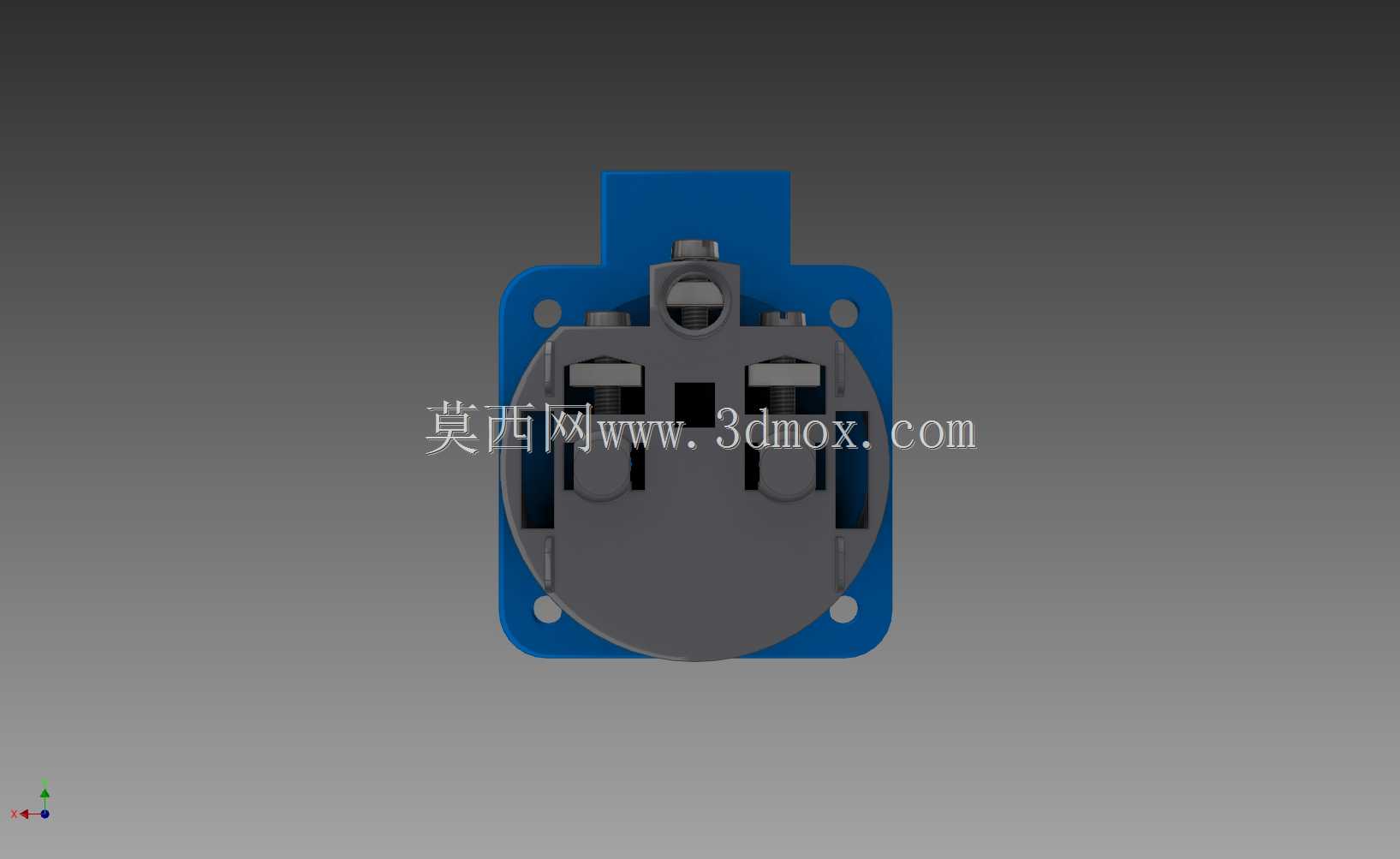

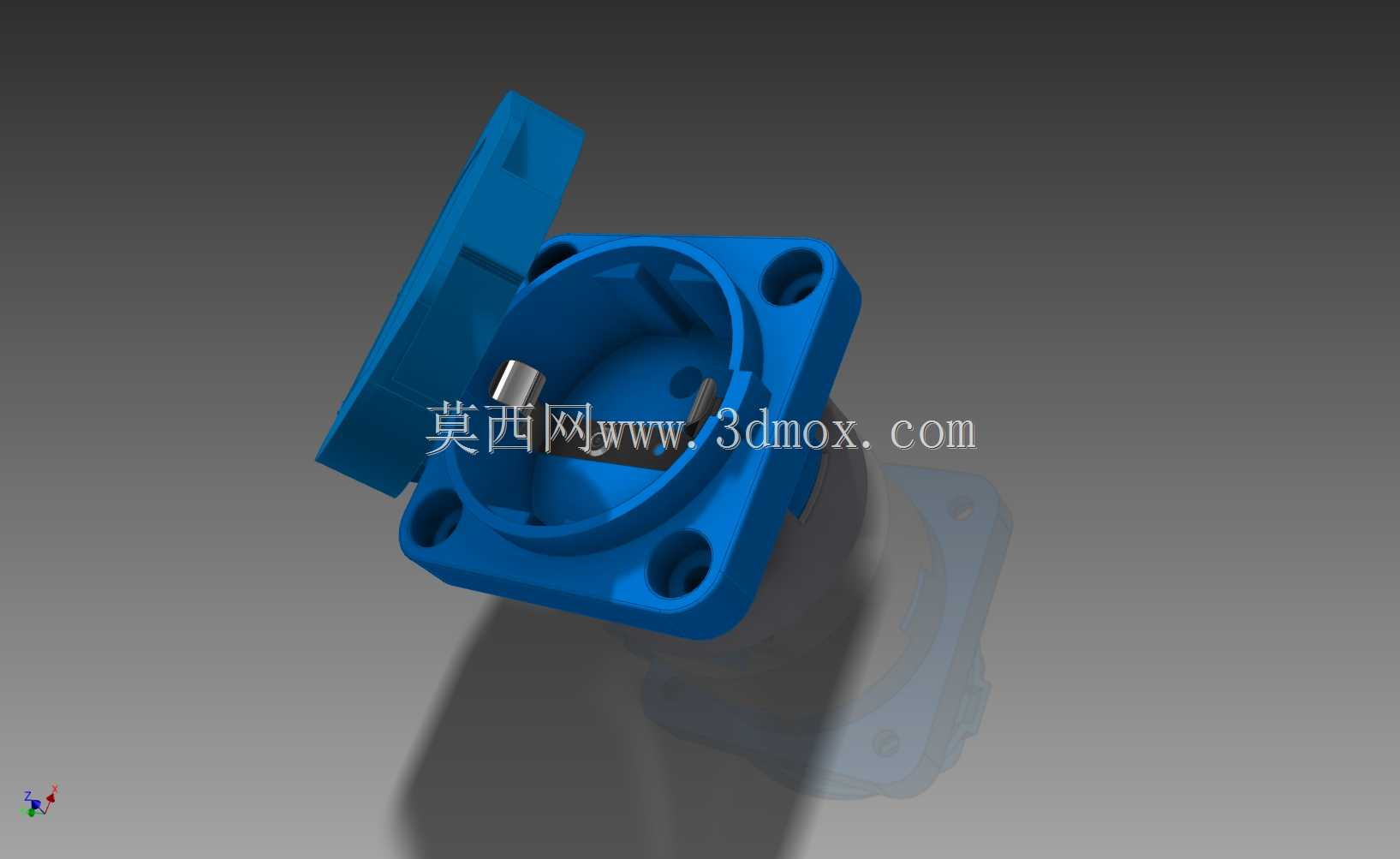

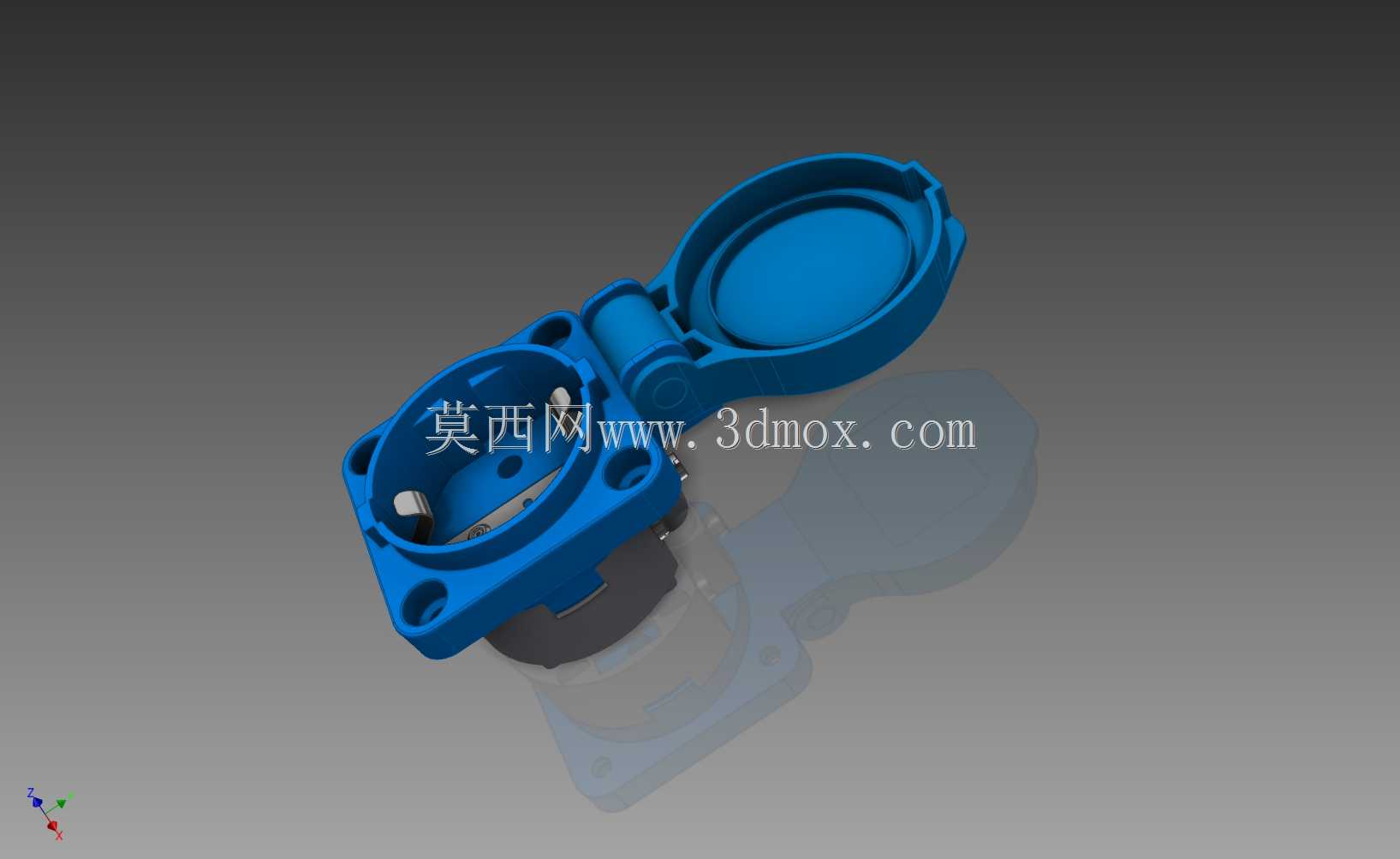

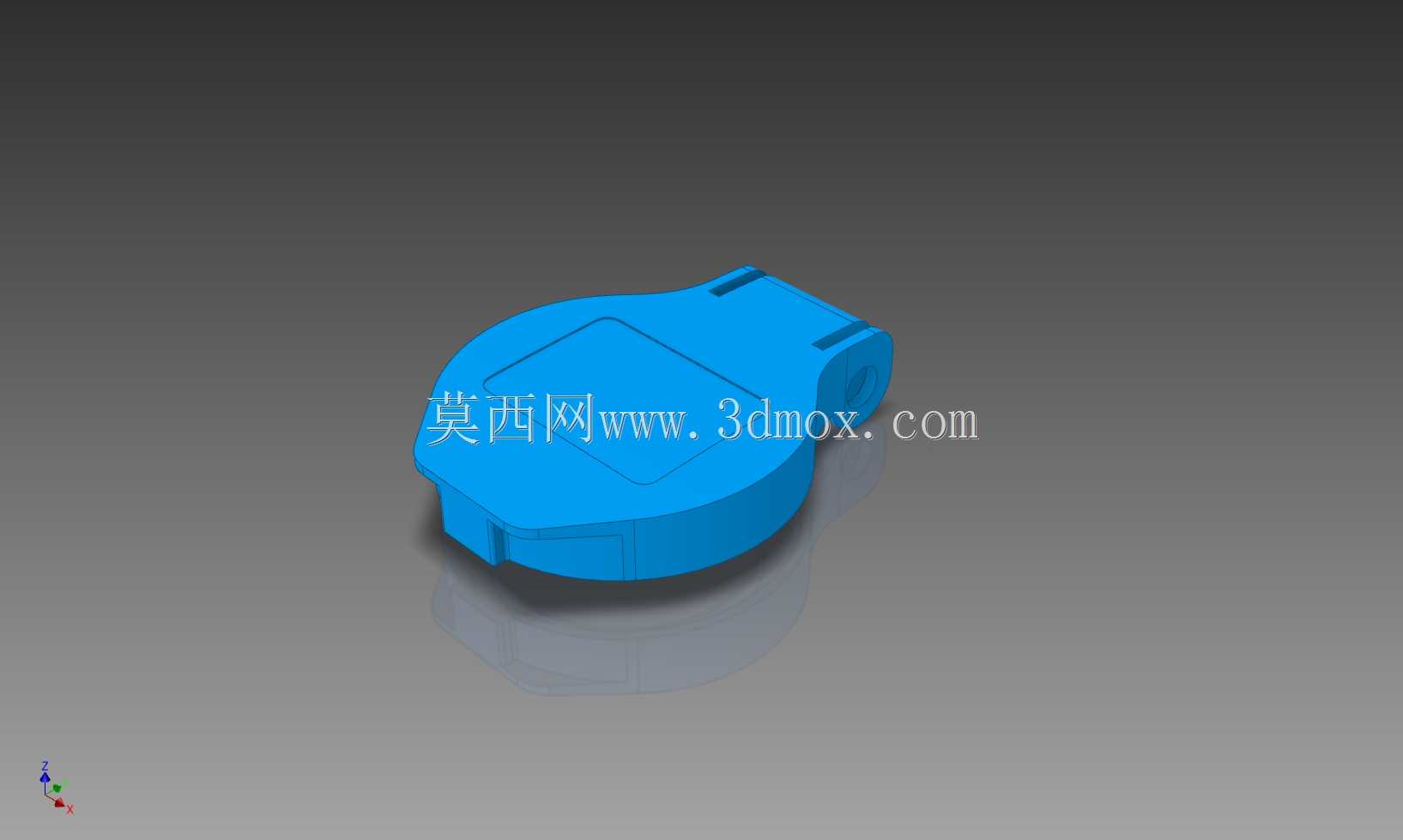

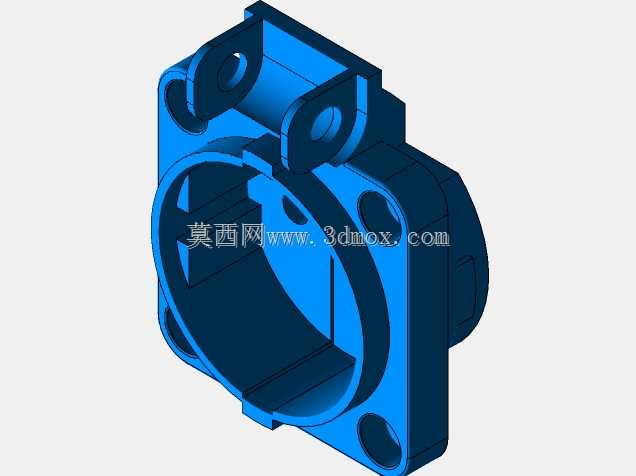

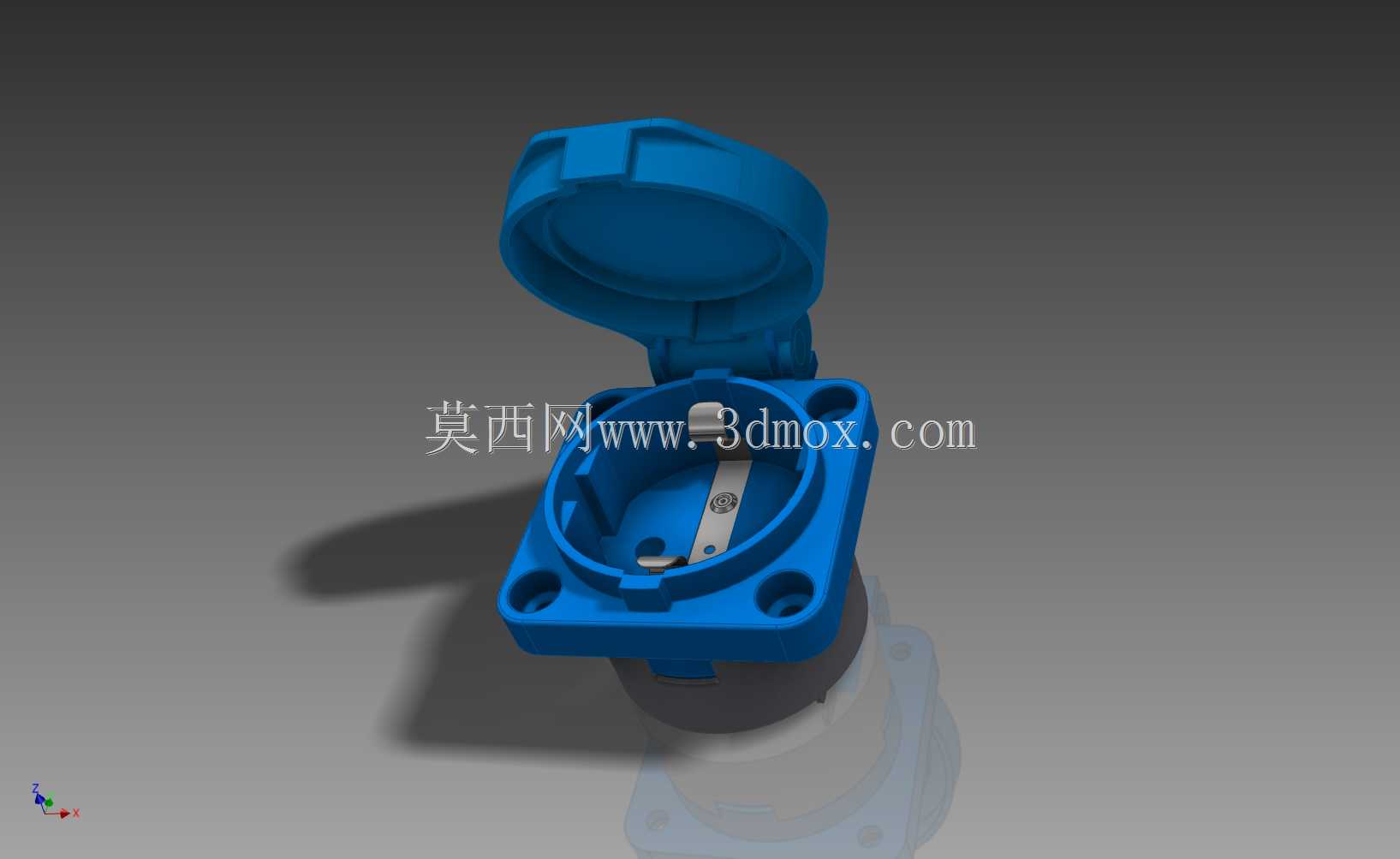

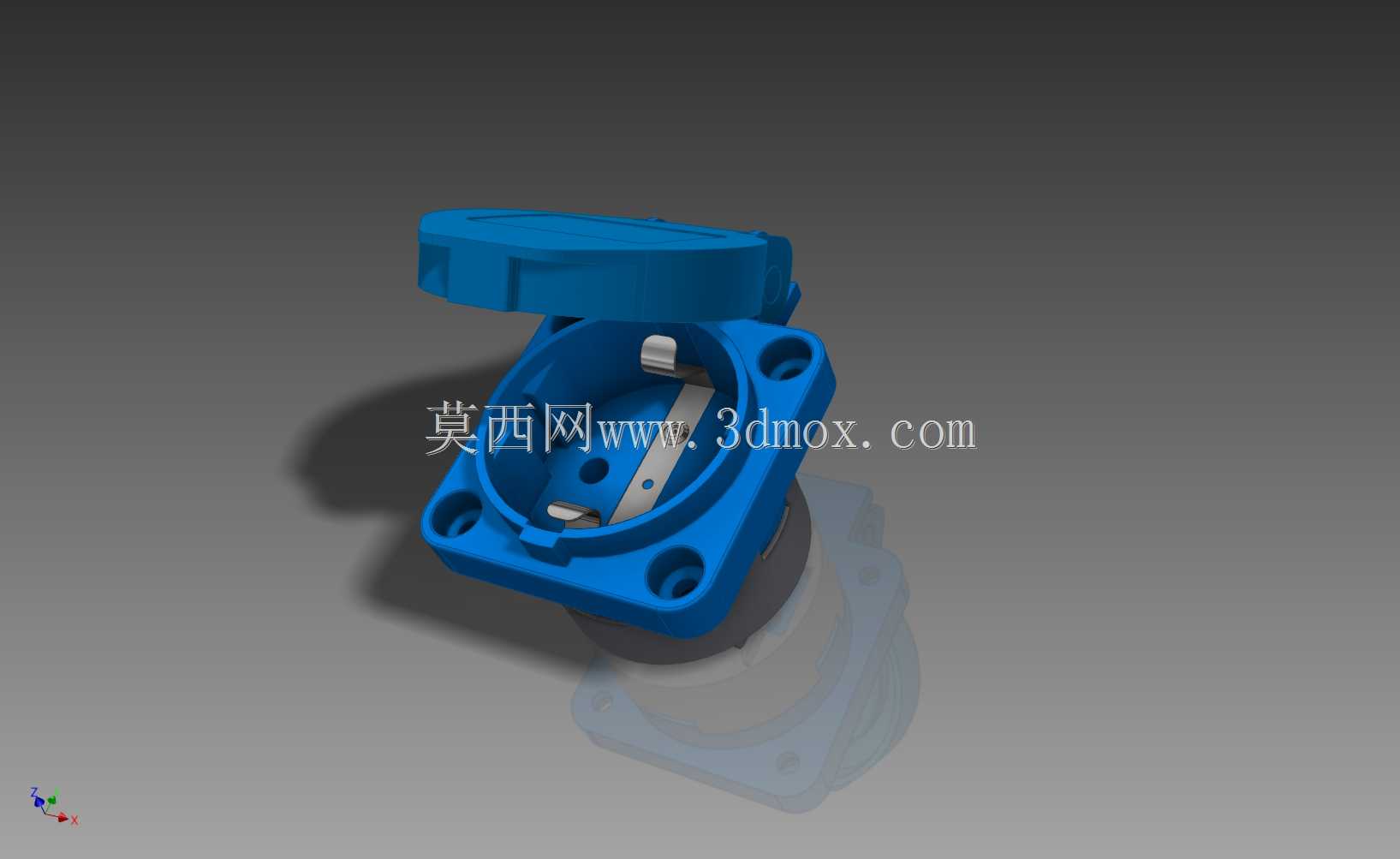

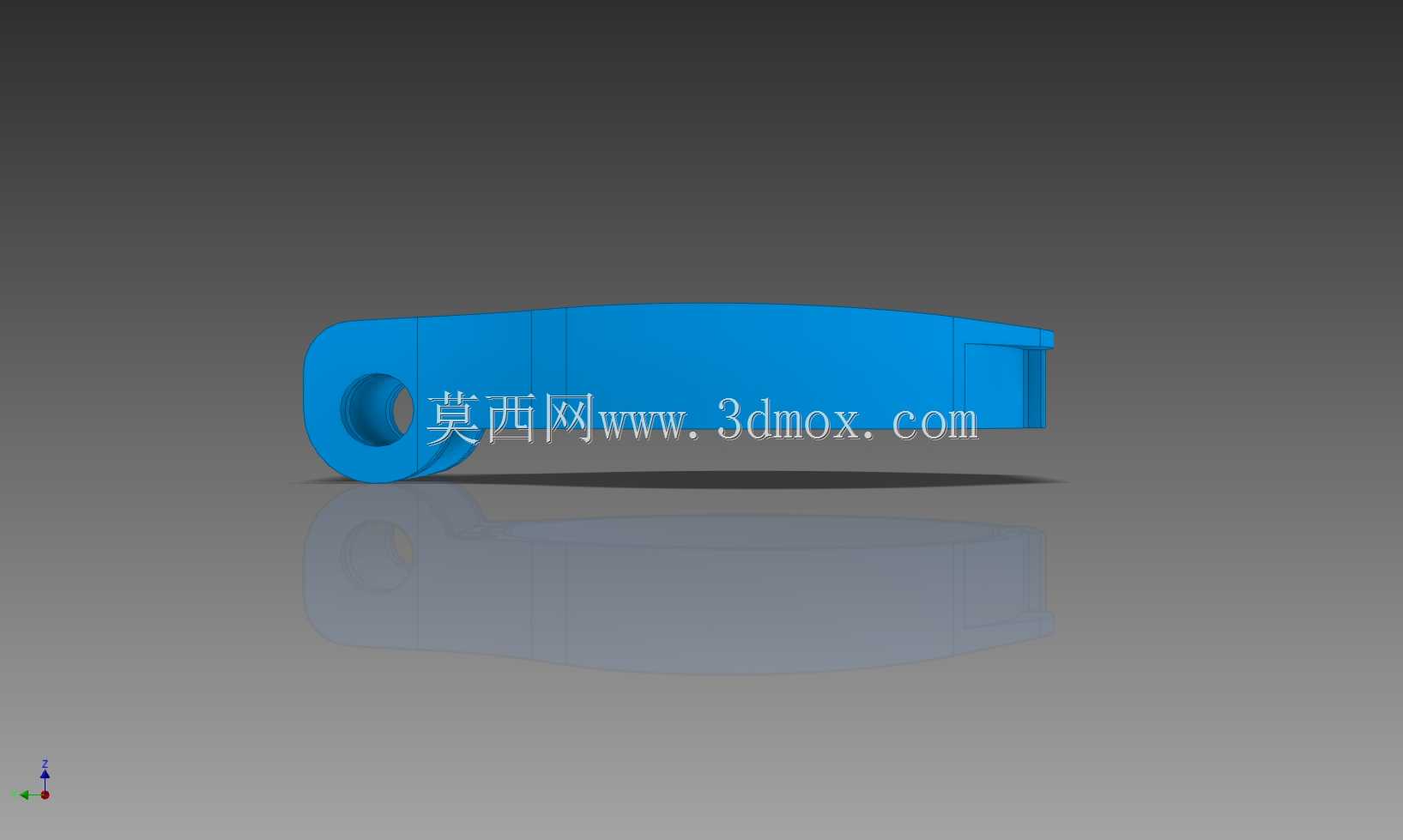

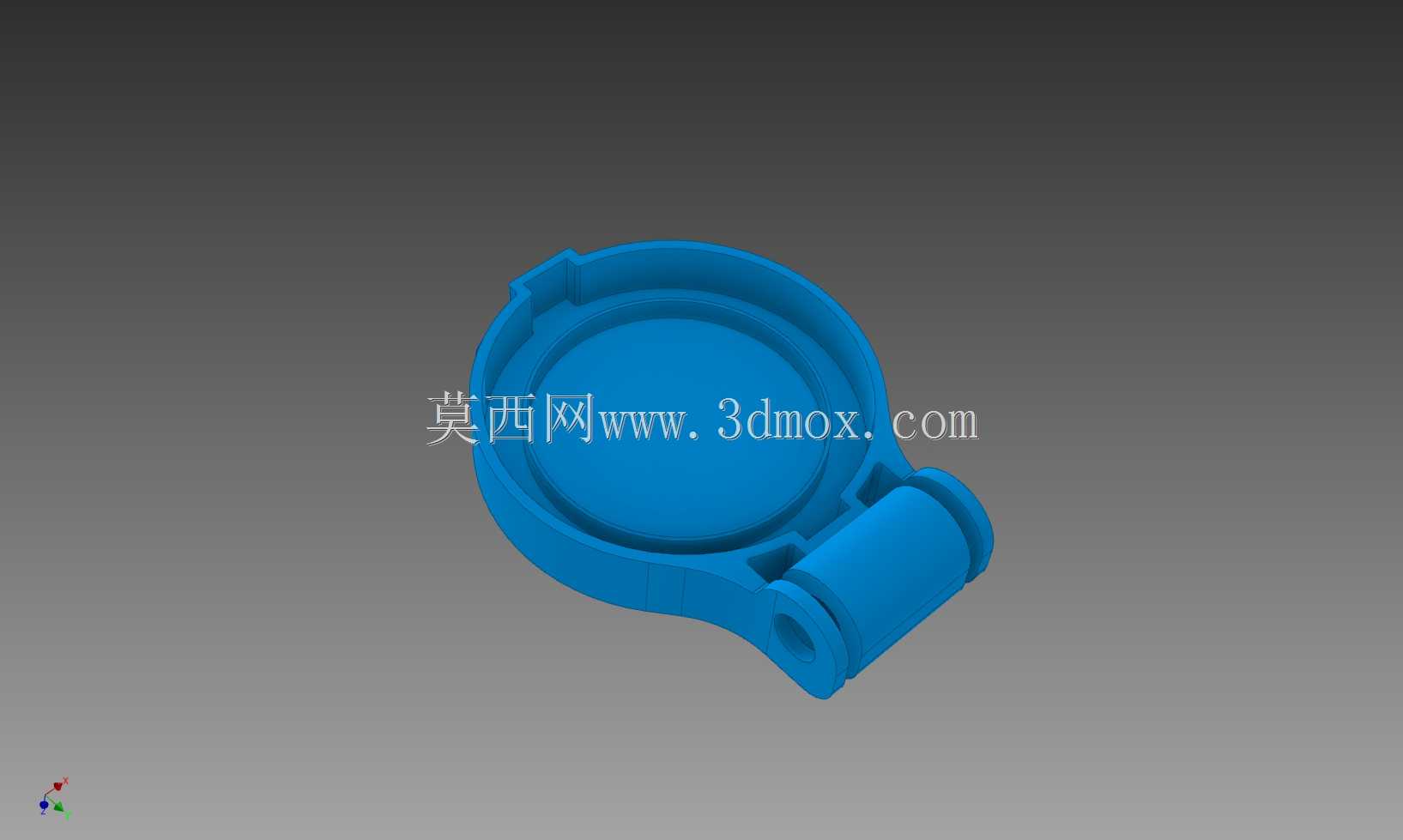

这款带翻盖防护的220伏电源接插件，主要面向工业生产车间、户外施工场地、露天设备配套、仓储物流区域等存在粉尘飞溅、短时淋水风险的用电场景设计，作为固定式供电接驳部件，为各类移动电动工具、小型生产设备、临时作业用电终端提供可靠的市电接入载体，解决普通无防护插座在复杂工况下易进灰、进水导致接触不良、短路漏电的痛点。从实际使用功能来看，产品自带的一体式翻盖结构在非插接状态下可完全覆盖插座插合面，配合翻盖边缘的贴合密封结构，能够阻挡日常作业中的金属碎屑、粉尘颗粒、清扫溅水、户外零星雨水进入插座内部，降低绝缘失效风险；插合区域内部的导电接触件采用弹性夹持结构设计，确保插头插入后接触压力均匀稳定，避免设备运行过程中因振动出现接触松动、打火烧蚀的问题，插座基座内部设置有防误插挡块结构，仅允许对应规格的220伏国标插头插入，降低误插其他规格接插件带来的用电安全隐患。在设计思路上，整体采用方形法兰安装的结构形式，外壳选用高强度绝缘工程塑料材质，兼顾绝缘性能与抗冲击能力，能够承受日常作业中的轻微磕碰而不出现开裂破损；翻盖与基座采用一体式铰接结构，铰接位置设置有阻尼限位结构，翻盖翻开后可保持固定开度，不会在插拨插头过程中自动回落干扰操作，盖体闭合时可通过边缘的卡扣结构与基座卡合固定，避免受外力晃动意外开启。从安装边界来看，产品采用方形底座四角开孔的法兰安装方式，四个安装孔位对称分布在底座四角，适配标准面板暗装、设备壳体明装等多种安装形式，安装孔间距符合常规工业插座的通用安装尺寸，可直接替换同规格传统无防护插座，无需额外改动安装位开孔尺寸；插座整体外轮廓方正，翻盖闭合状态下整体凸起高度较低，不会在安装面形成过大的突出结构，避免作业过程中被过往物件、线缆勾挂导致结构损坏，底座后部的接线腔体预留了充足的导线接入空间，可适配常规截面积的供电线缆接入，接线端子采用螺钉压接结构，接线操作便捷，压接后接触可靠，能够满足长期满负载供电的接触可靠性要求。
