肯皮步进电机转换传动机构

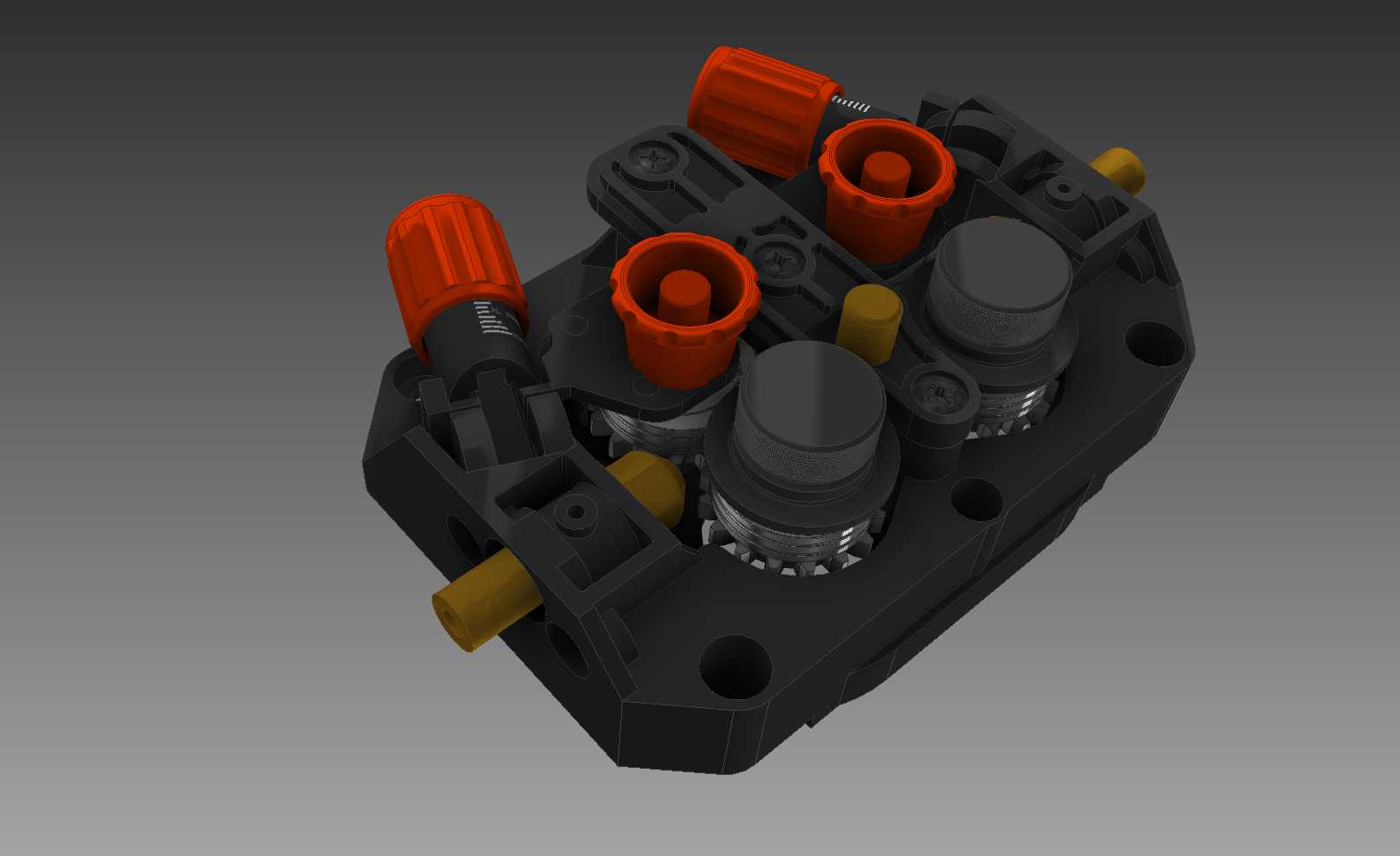

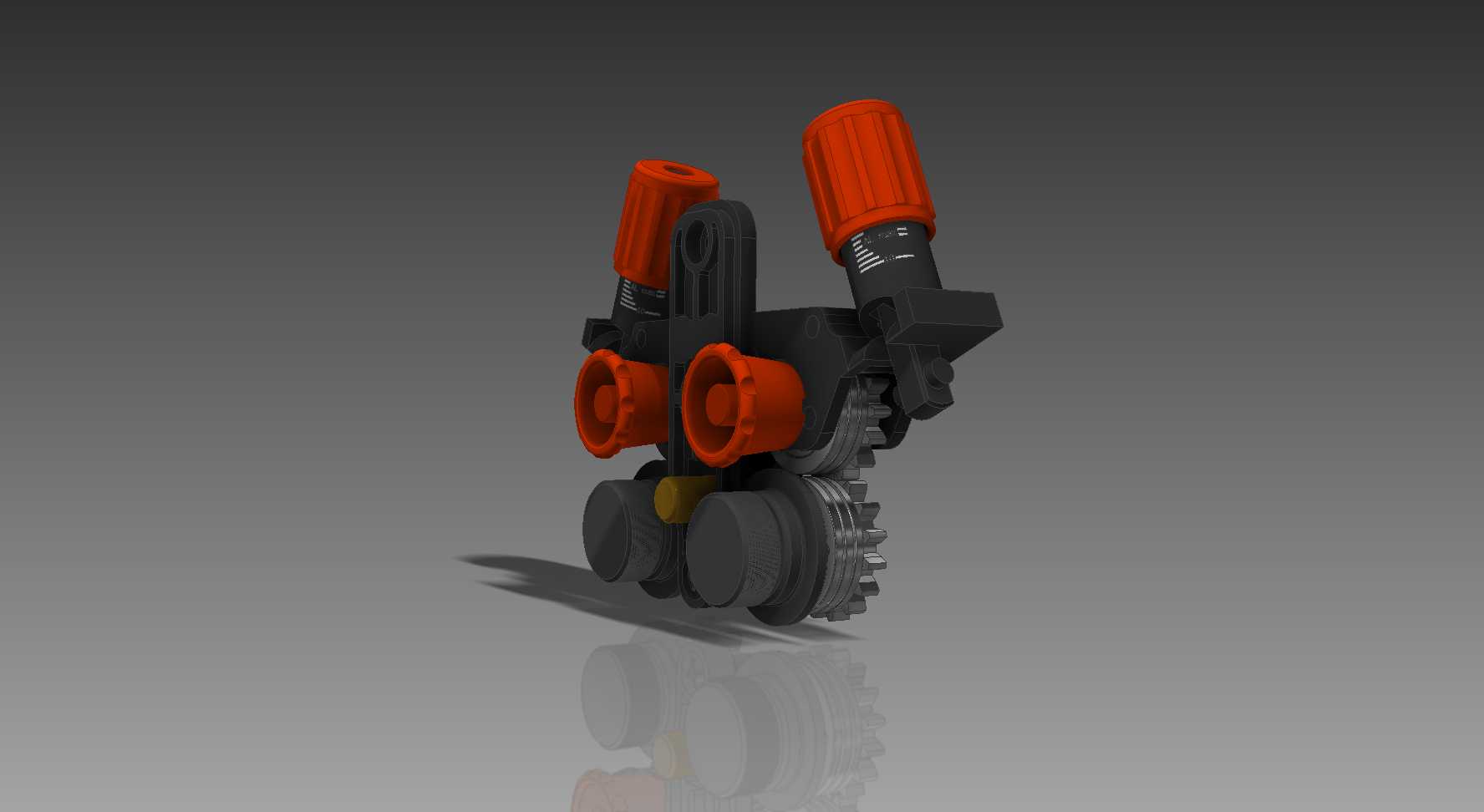

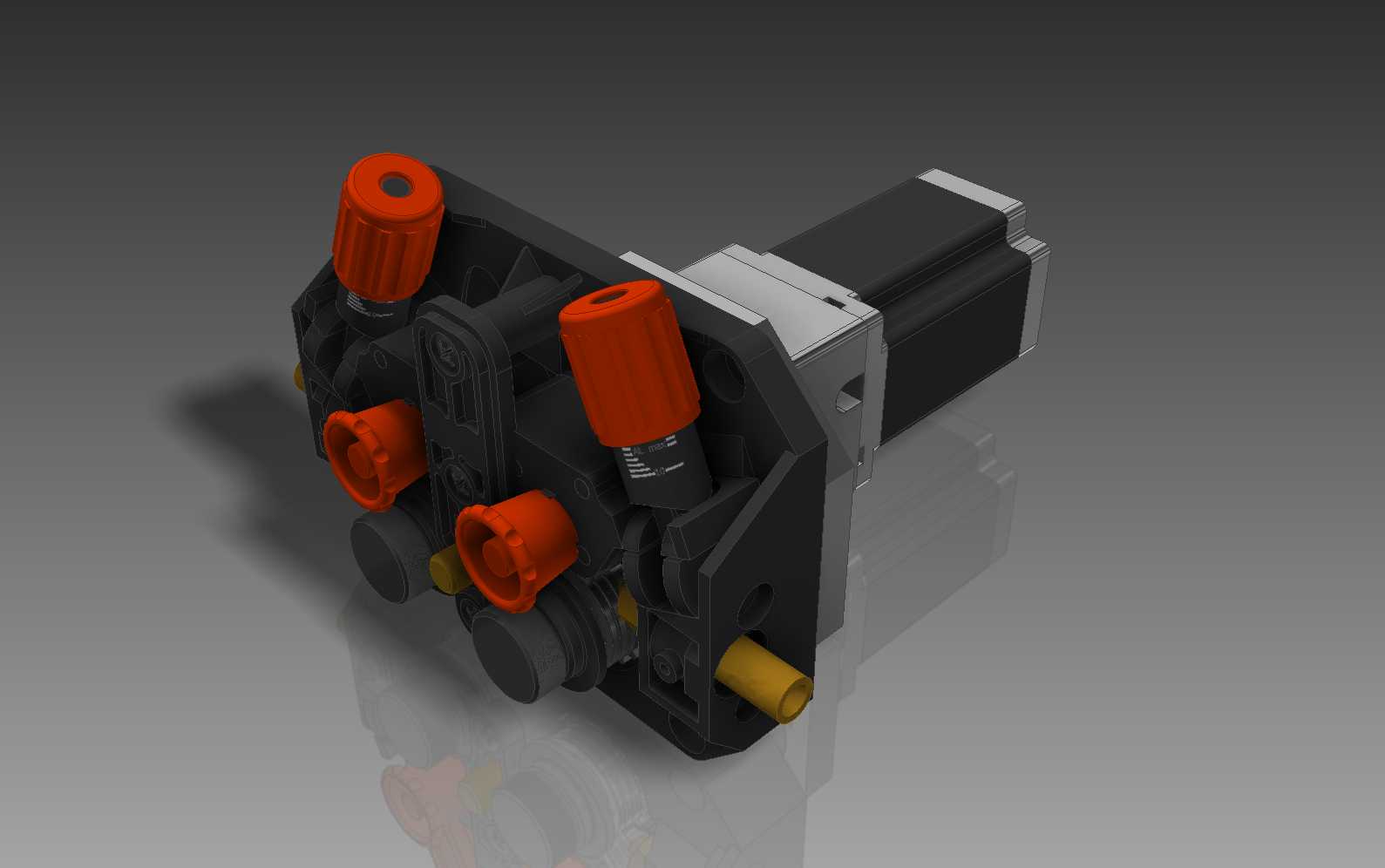

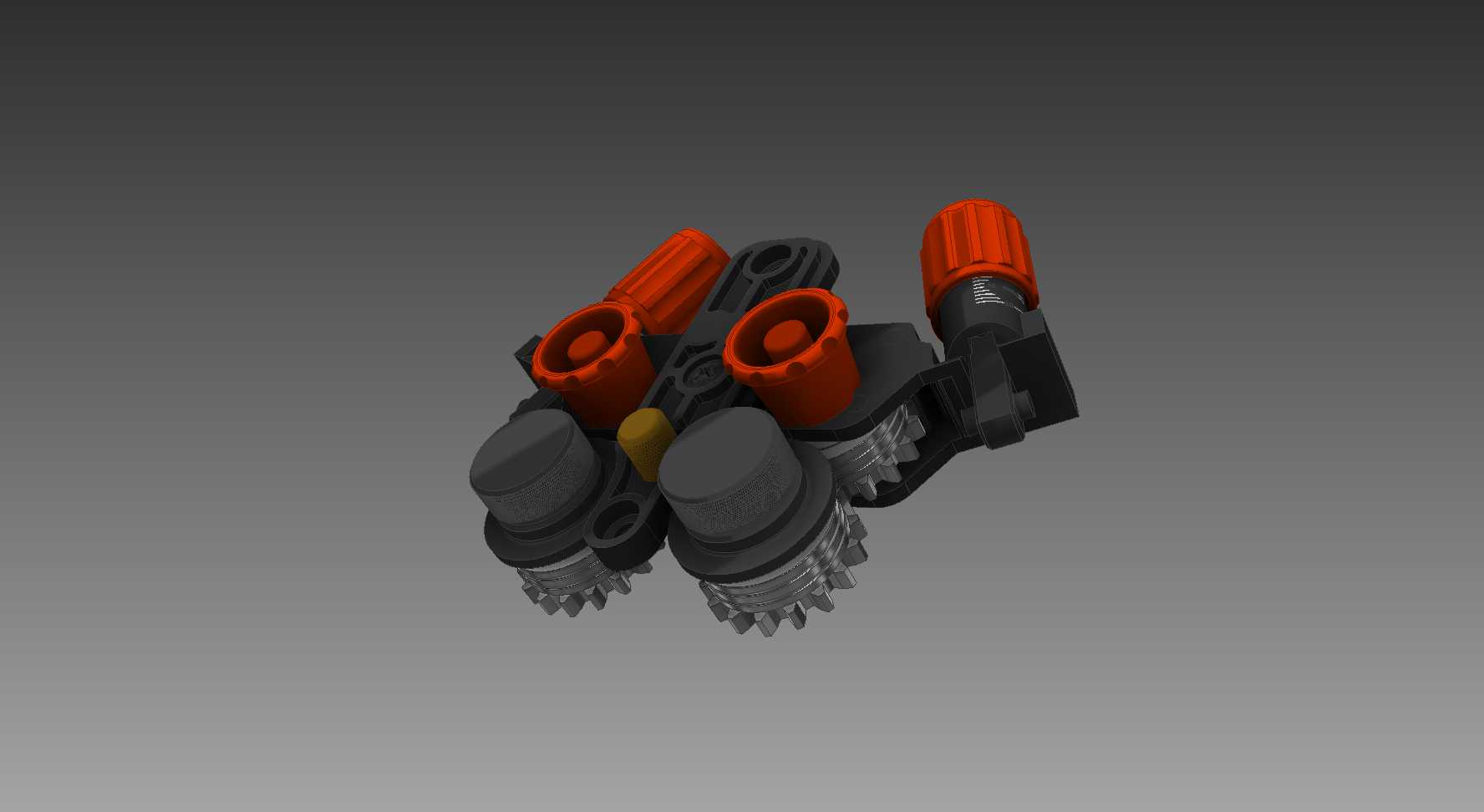

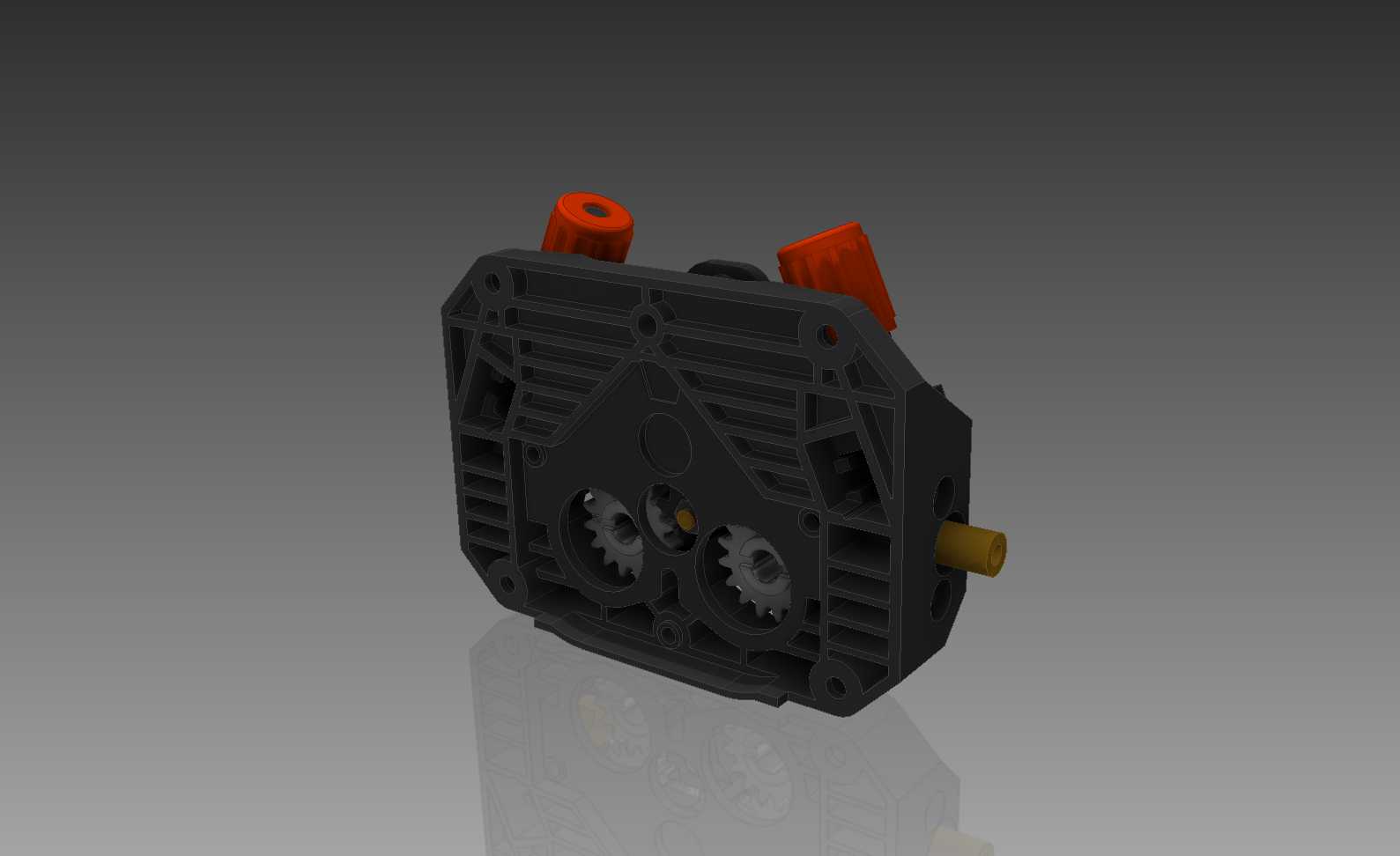

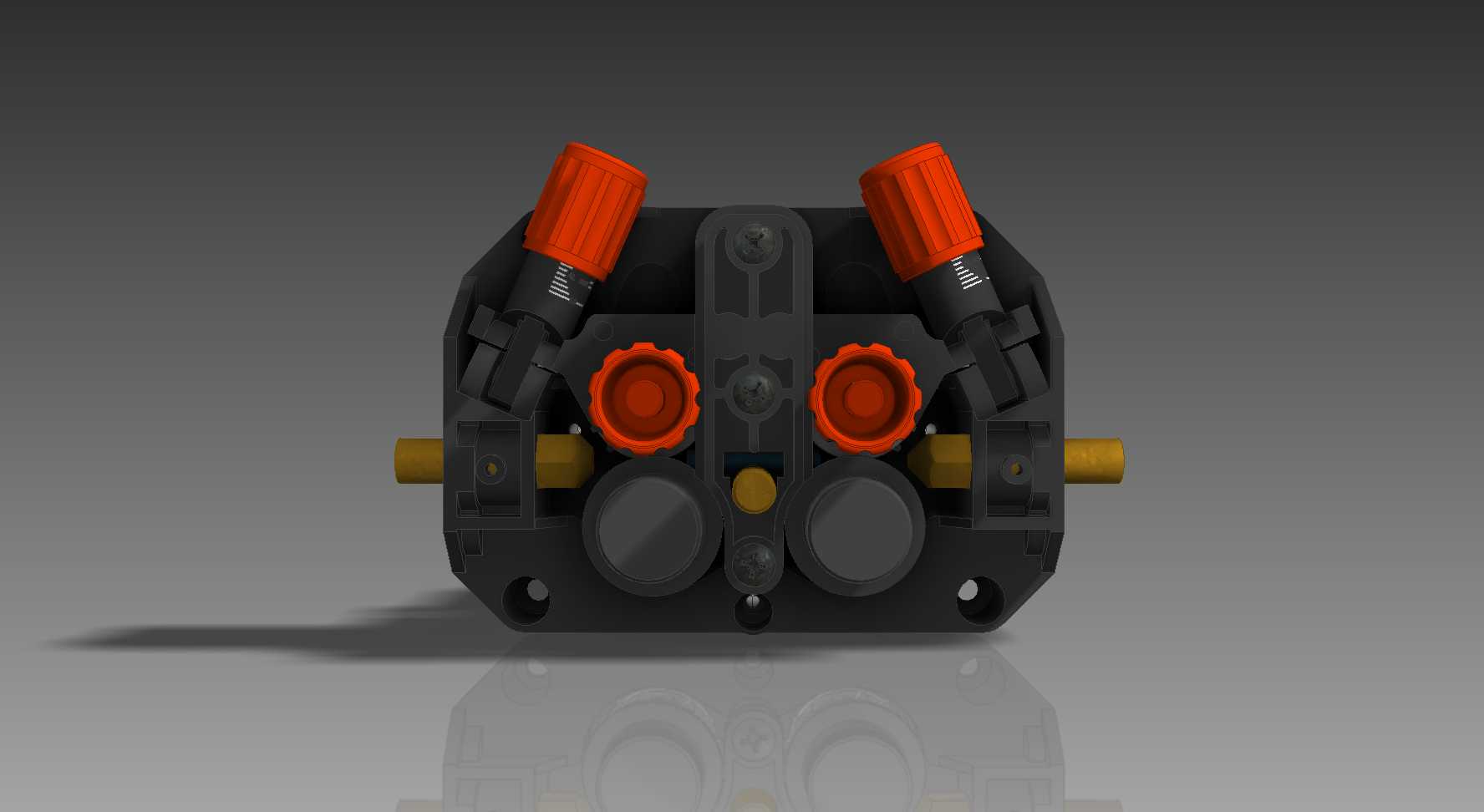

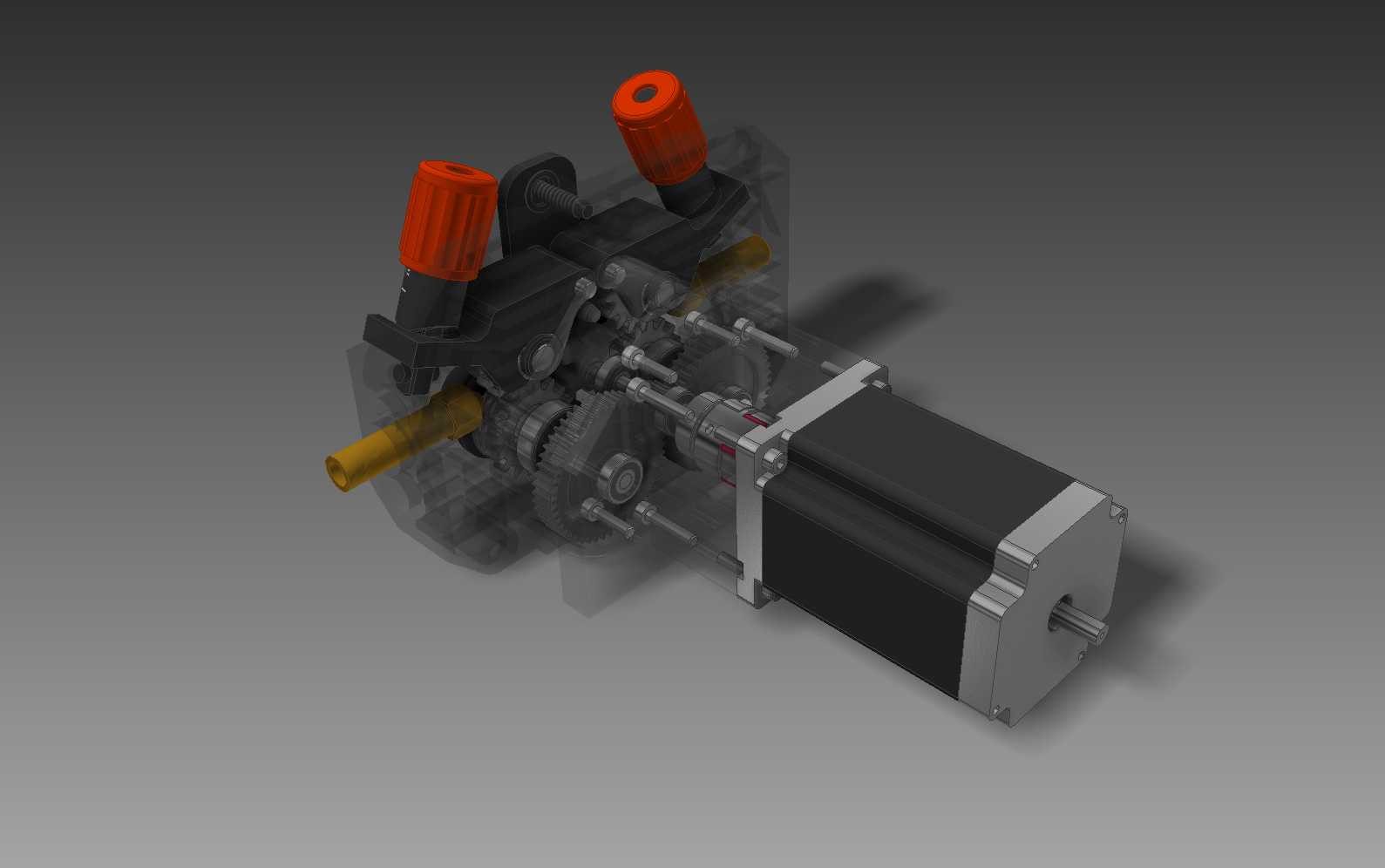

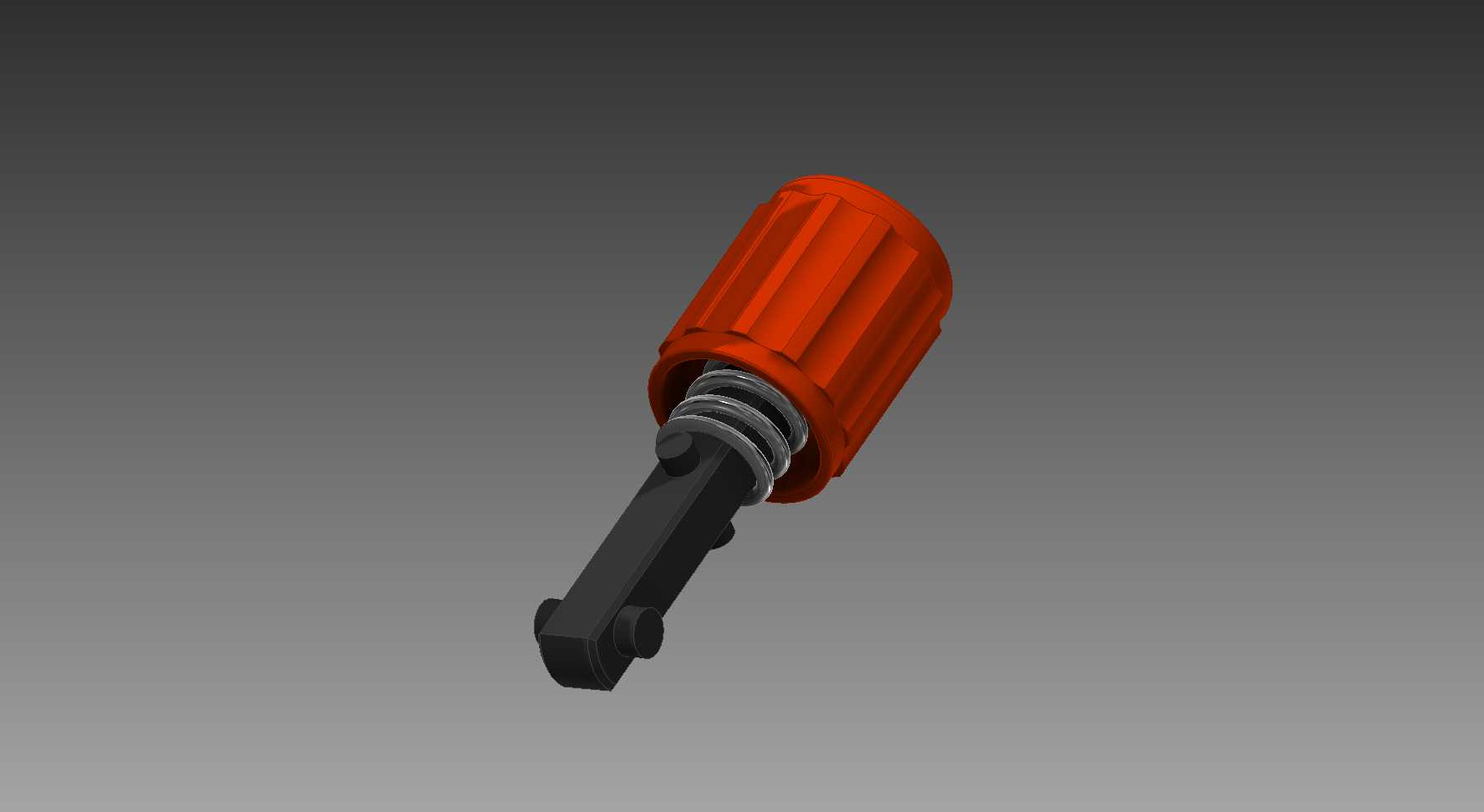

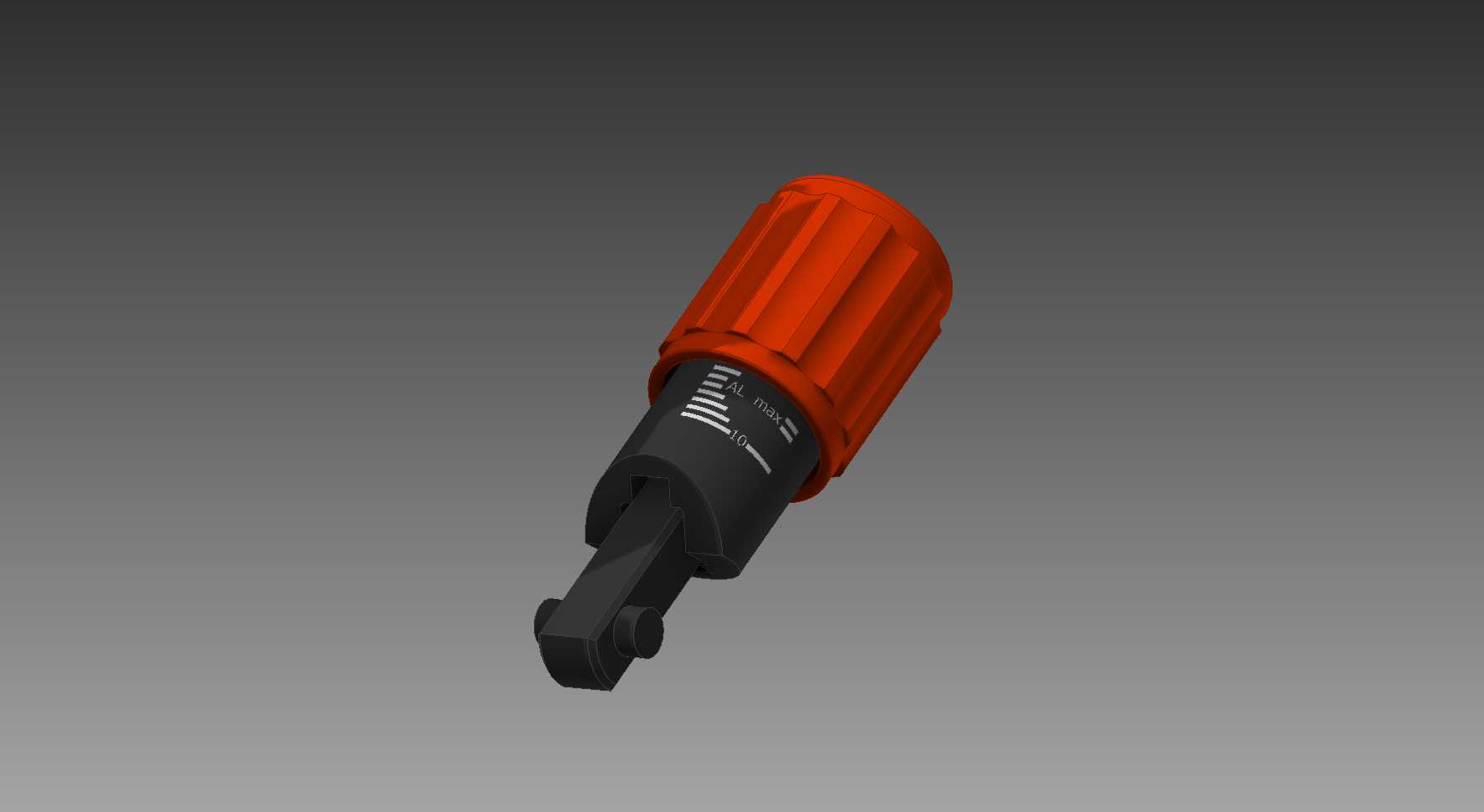

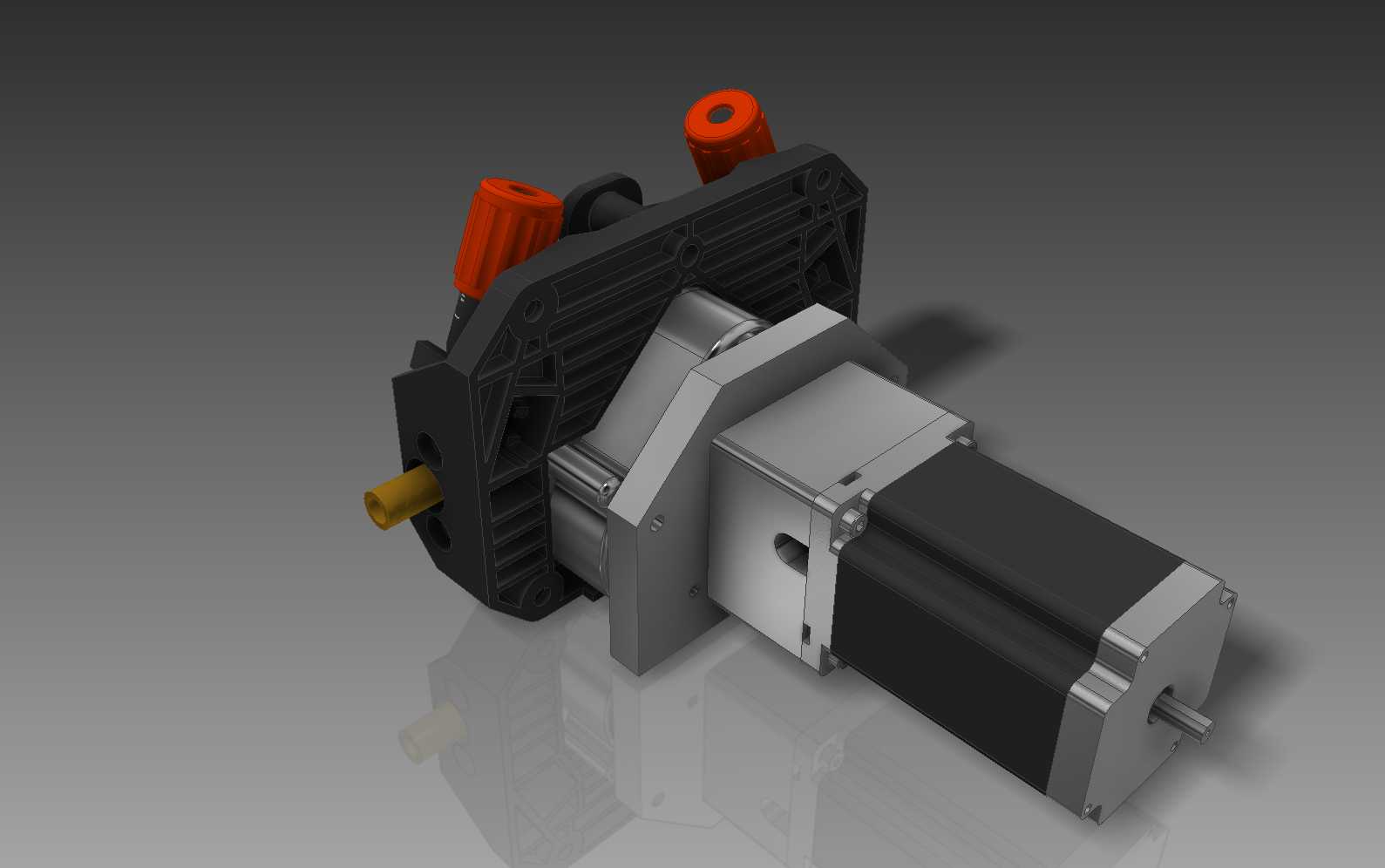

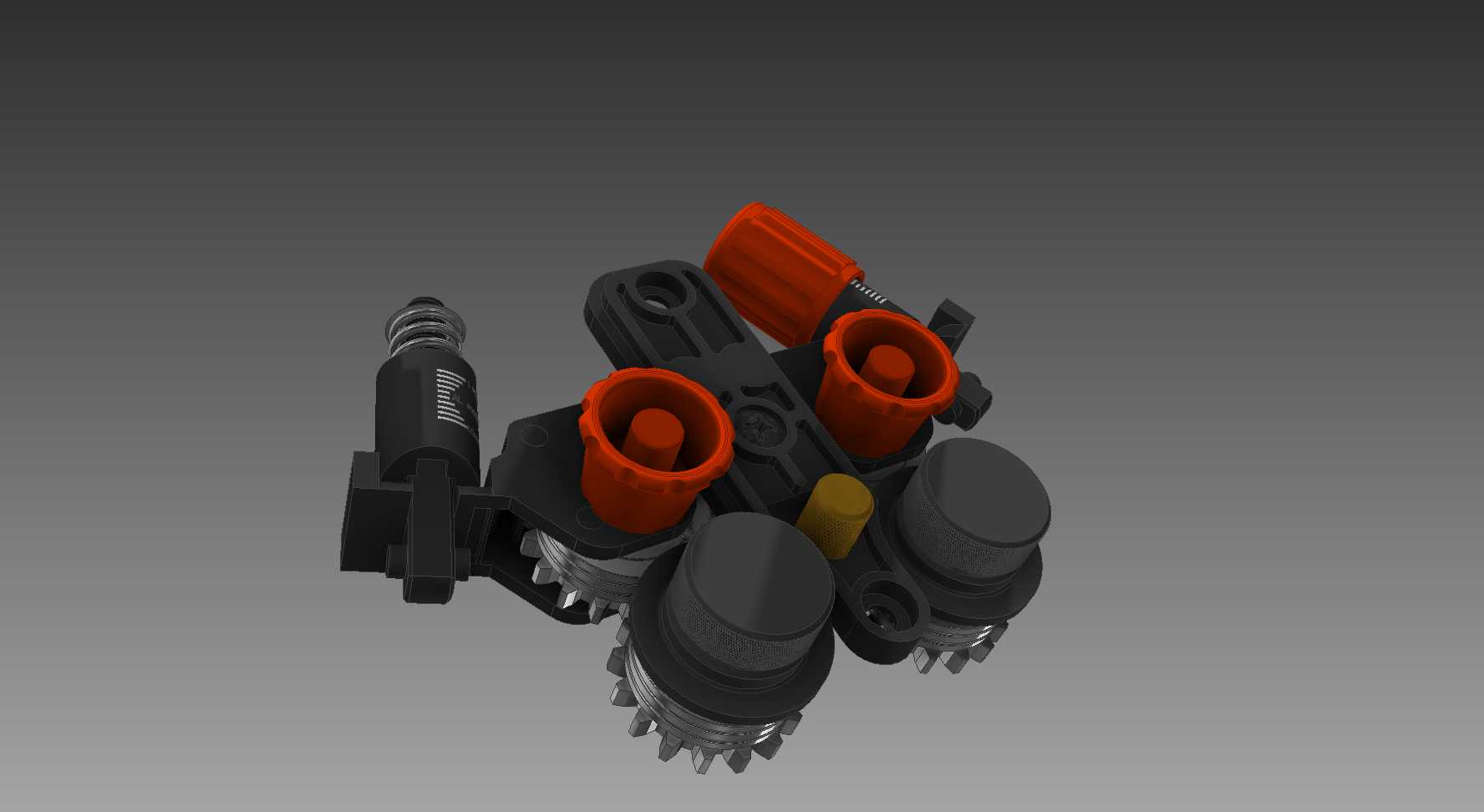

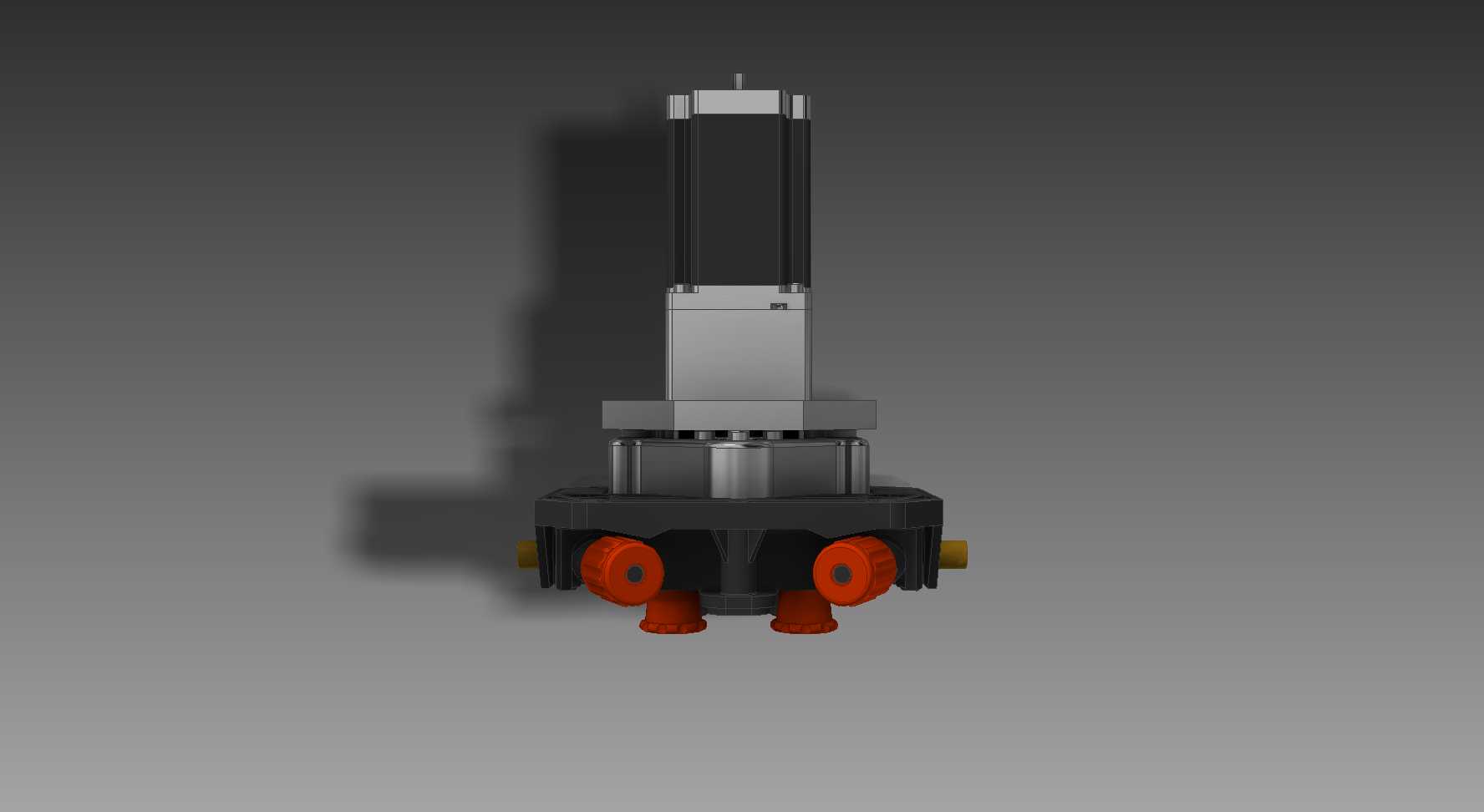

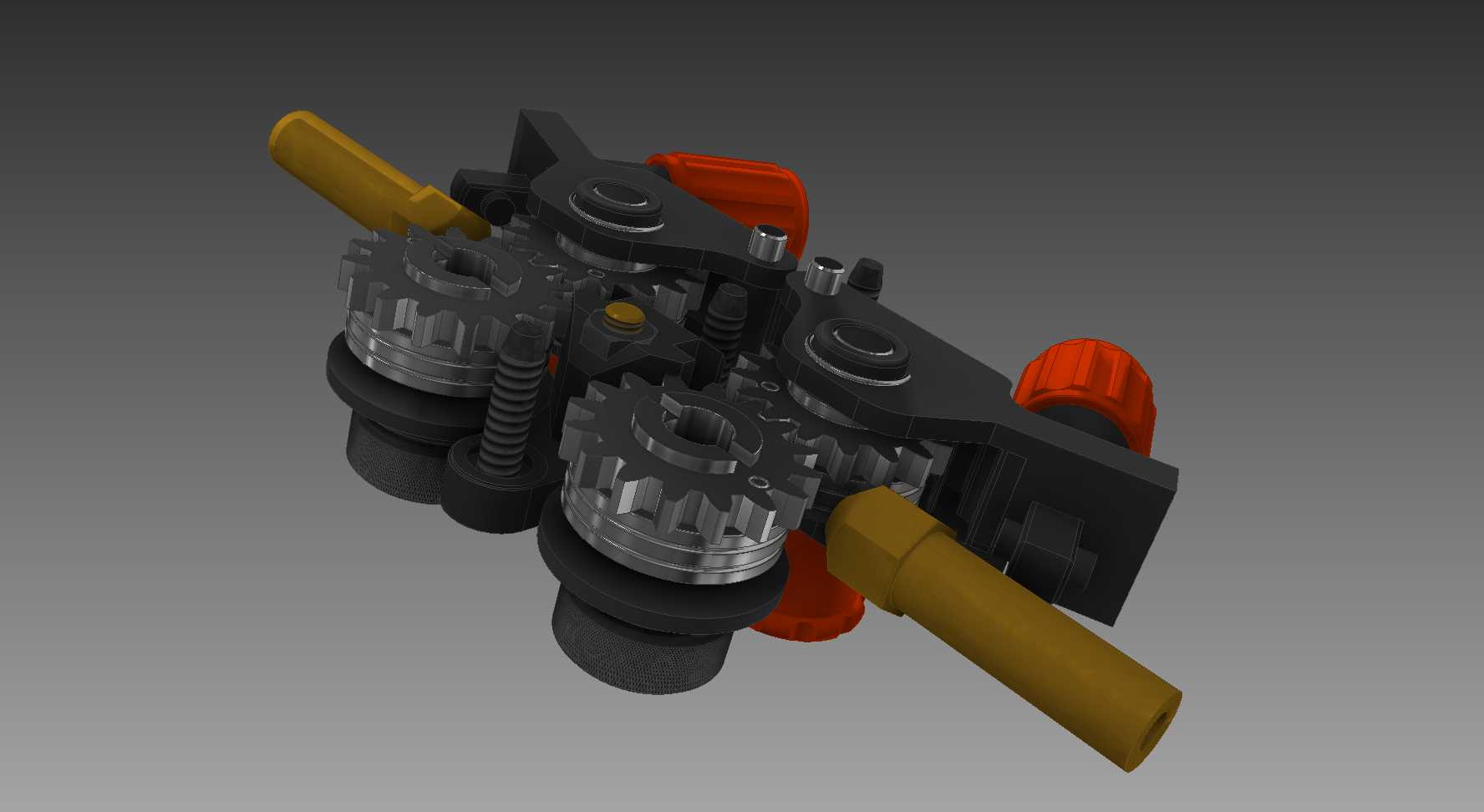

这套步进电机转换机构，主要面向小型自动化设备的动力输出适配场景，常见于桌面级自动化工作站、小型物料分拣单元、实验室精密送料装置这类需要将步进电机的旋转动力，转换为多路同步输出动作的工位。从结构布局来看，设计上优先考虑了步进电机的安装同轴度，电机端采用定位止口与安装座配合，避免电机输出轴承受额外径向力，延长电机轴承使用寿命。主体安装座采用一体化注塑加局部嵌件的结构思路，几个带橙色旋钮的调节端，分别对应不同输出通路的预紧力调节与行程限位，现场调试时无需拆解主体结构，直接旋转旋钮即可完成单路输出的阻尼调整，适配不同负载下的传动精度要求。输出端的黄色轴头为标准动力输出接口，可直接对接同步带轮、偏心轮或者直线滑台的输入轴，安装边界上，电机安装面到主体最外侧调节旋钮的距离控制在紧凑范围内，不会占用过多安装面板的空间，安装孔位采用对称布局，既可以正装在设备立板上，也可以倒装在设备台面下方，适配不同设备的走线与布局需求。功能上，这套转换机构可以将单台步进电机的旋转输入，转换为四路独立可调的同步输出，每一路输出都带有内置的过载保护结构，当单路负载超过设定阈值时，该路会自动打滑脱开，不会影响其他通路的正常运行，也不会堵转烧坏步进电机，这点在多工位联动的小型自动化设备里非常实用，能大幅降低设备的故障停机率。设计过程中，主体结构的加强筋都布置在受力集中的安装座与电机连接位置，既保证了整体刚性，又控制了整体重量，橙色旋钮采用防滑滚花设计，调试时戴劳保手套也能轻松操作，不会出现打滑的情况。实际选型使用时，需要注意安装面的平面度公差控制在0.1mm以内，避免安装座变形导致内部传动卡滞，输出轴对接负载时要保证同轴度，径向跳动不超过0.05mm，才能保证长期运行的精度与稳定性。这类转换机构解决了小型自动化设备里单电机驱动多工位的成本问题，相比采用多台电机分别驱动的方案，能大幅降低电控部分的复杂度，减少驱动器与IO点位的占用，同时也降低了设备整体的装配调试难度，非常适合批量生产的小型自动化设备使用。
