高负载线性导轨滑块精密传动组件

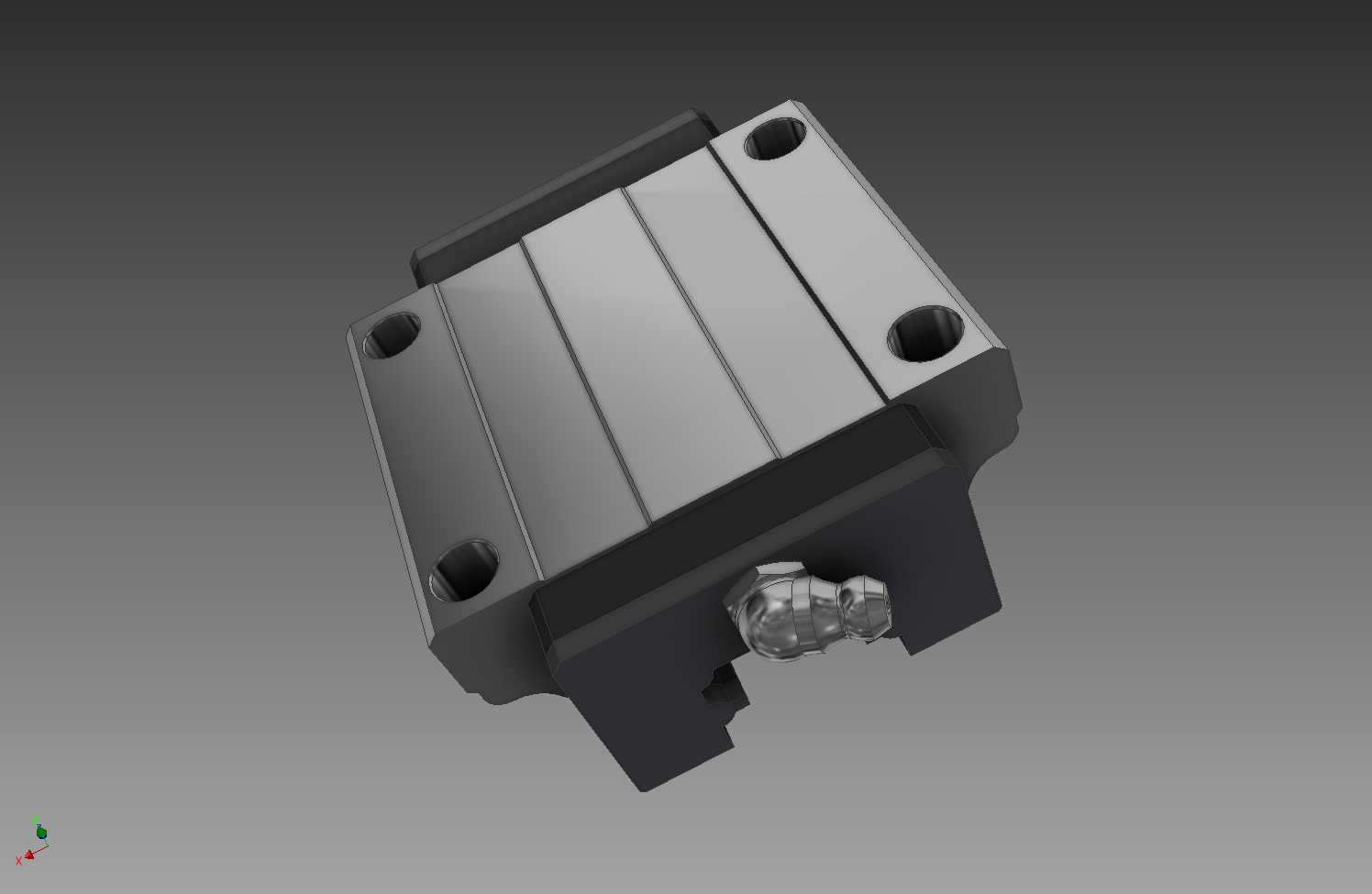

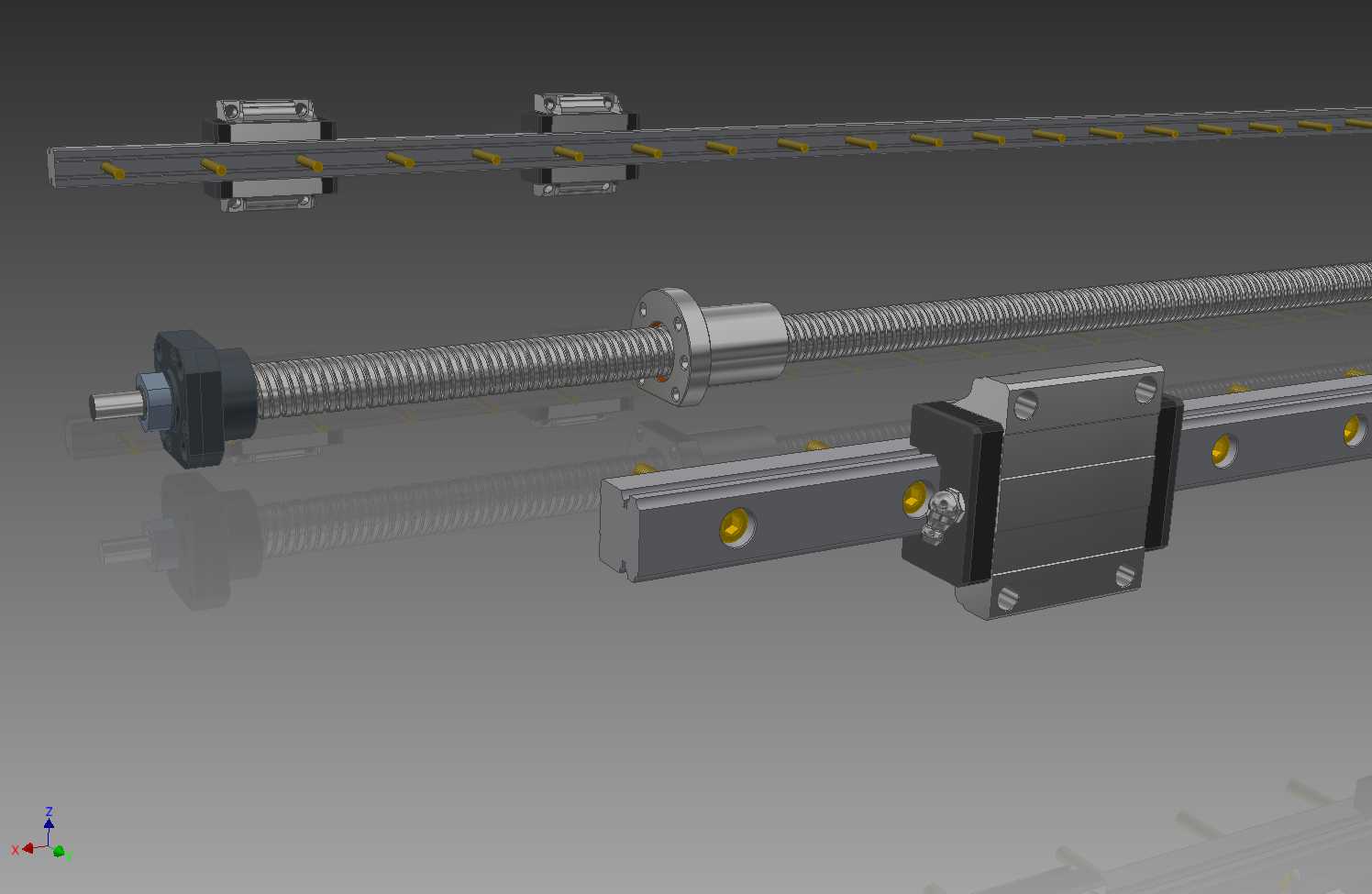

　　在数控加工中心、龙门式自动化上下料设备、高精度检测平台这类对直线运动精度有严苛要求的设备中，这类线性导轨滑块是核心的导向承载部件，直接决定了设备运动轴的运行平稳性、定位精度以及长期负载下的精度保持能力。从结构设计来看，这款滑块采用了四方加长型的本体结构，本体上预留的四个沉头安装孔，孔位公差严格控制在±0.02mm范围内，能够直接与设备的运动滑台通过内六角螺栓完成刚性连接，安装面的平面度要求达到0.01mm/100mm，避免安装应力导致滑块运行时出现卡滞、爬行的问题。滑块内部的滚道采用了哥特式圆弧结构设计，与配套导轨的滚道形成45度等接触角布置，四个方向的额定负载能力保持一致，既可以承受垂直方向的切削载荷、工件自重，

　　也能承受横向切削力、偏载力矩，在龙门铣床的Z轴滑枕、卧式加工中心的工作台进给这类存在复合载荷的工况下，不会出现局部应力集中导致的滚道点蚀问题。端部的注油嘴结构采用了标准的直通式油嘴设计，既可以适配手动注油枪定期补充润滑脂，也能对接设备的自动润滑系统，在高速往复运动工况下持续为滚道内的滚动体提供润滑，降低滚动摩擦系数，减少运行磨损，延长整体使用寿命。滑块两端的密封件采用了双唇式密封结构，内层密封负责阻挡滚道内的润滑脂外泄，外层密封可以阻挡加工过程中产生的金属切屑、切削液、粉尘进入滑块内部，避免滚动体和滚道出现磨粒磨损，在金属切削车间这类多粉尘、多切削液飞溅的场景下，无需额外加装防护刮板就能满足基础防护需求。

　　设计过程中需要严格匹配滑块与导轨的配合预压等级，针对重载切削工况选用中预压等级，消除滚动体与滚道之间的反向间隙，提升运动刚性；针对高速搬运、检测类轻载工况则选用微预压等级，降低运行阻力，减少高速往复运动时的发热问题。滑块的安装边界尺寸需要与设备滑台的安装槽位完全匹配，本体宽度、总高度、安装孔的孔距参数都要严格遵循通用线性导轨的安装尺寸规范，确保同规格的不同品牌滑块可以实现互换，降低设备后期维护的配件替换成本。在实际选型应用中，需要根据设备的运动行程、运行速度、最大负载、加速度参数计算所需的滑块额定动载荷，确保额定动载荷的安全系数保持在3以上，避免长期满负载运行导致滑块提前失效，同时还要根据设备的精度等级要求，匹配对应精度等级的导轨和滑块，比如精密磨床进给轴需要选用P级精度的组件，普通输送类设备则可以选用普通级精度的组件，在满足使用需求的前提下控制设备制造成本。
