D-SUB15针接口连接器结构设计

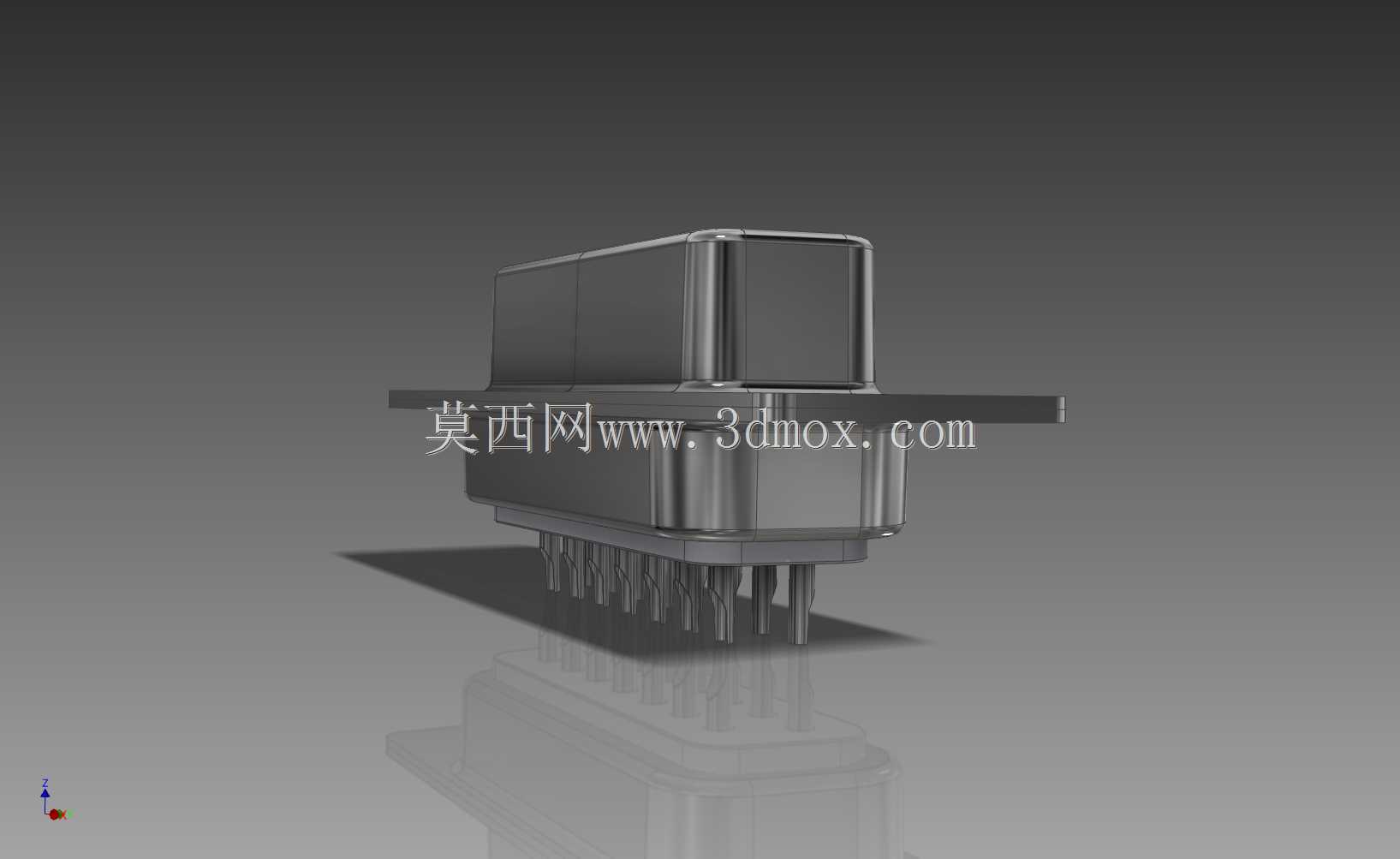

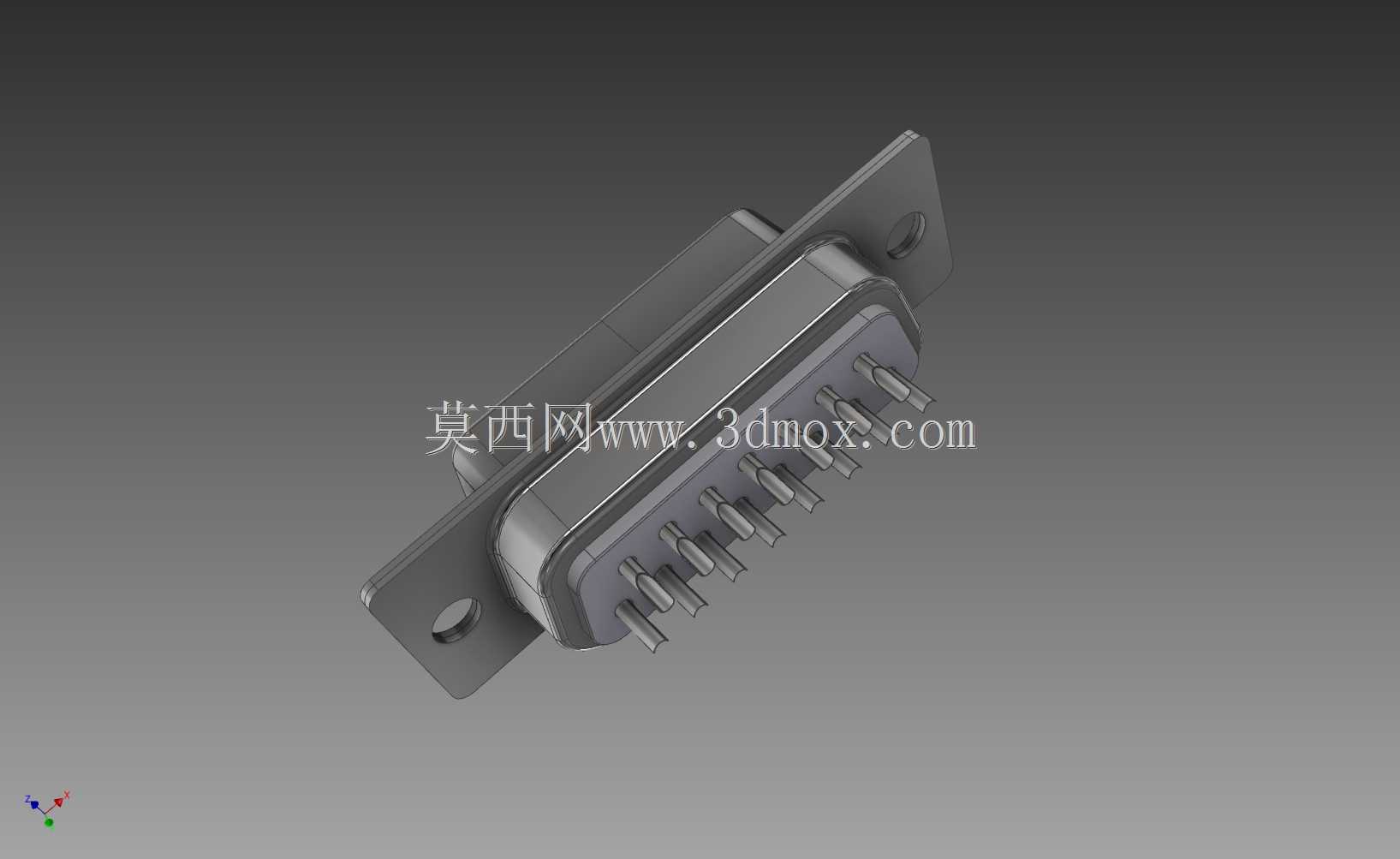

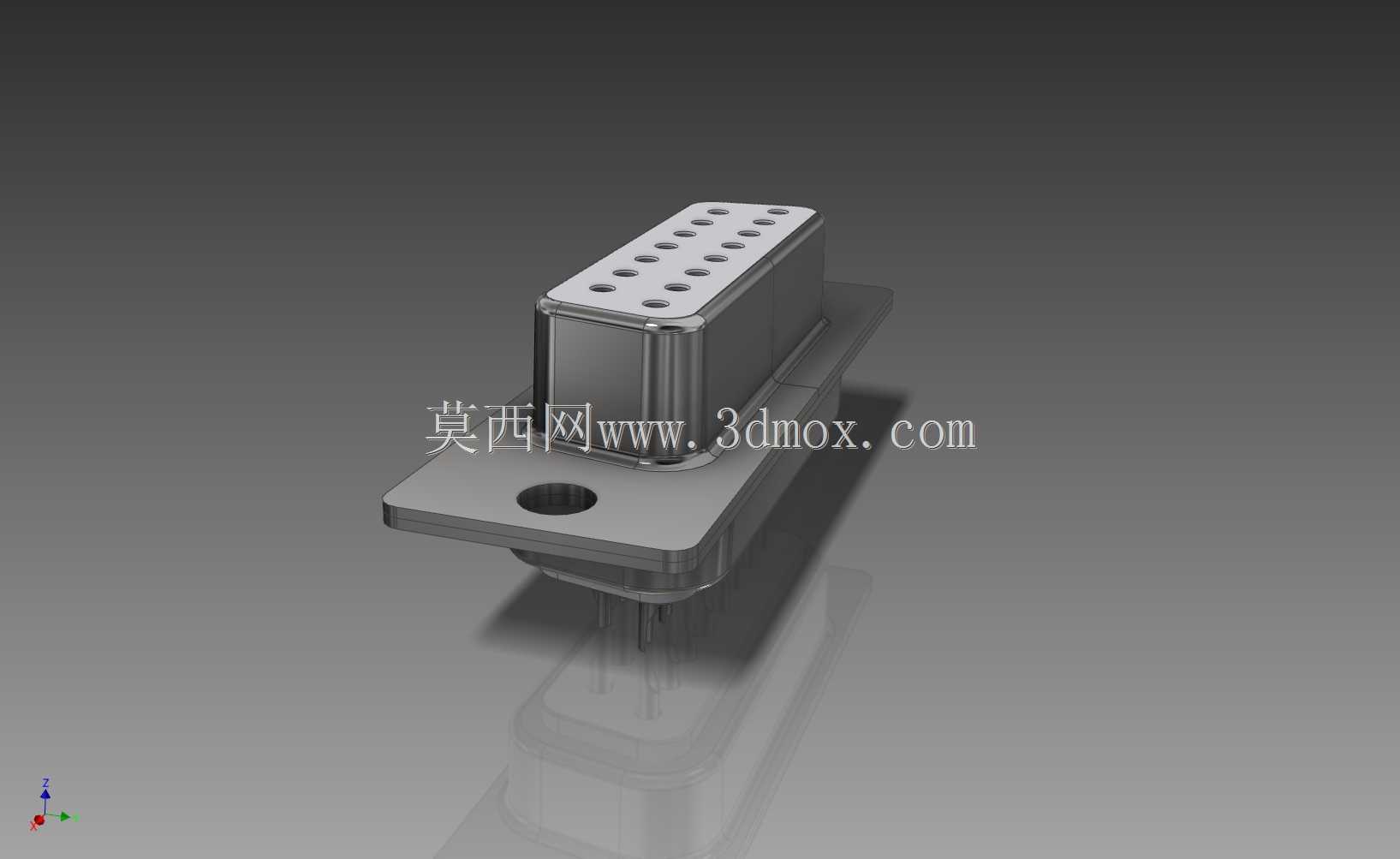

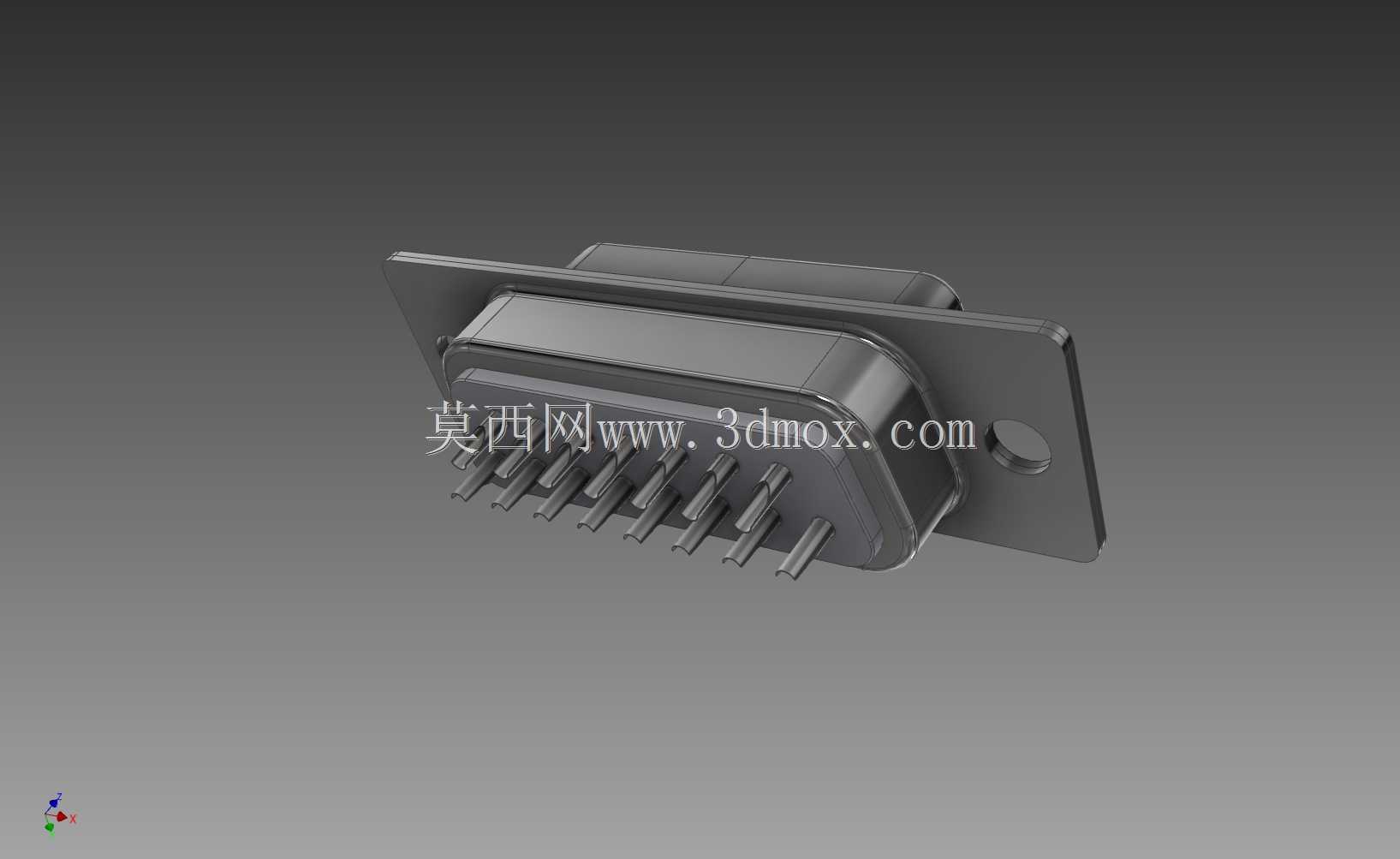

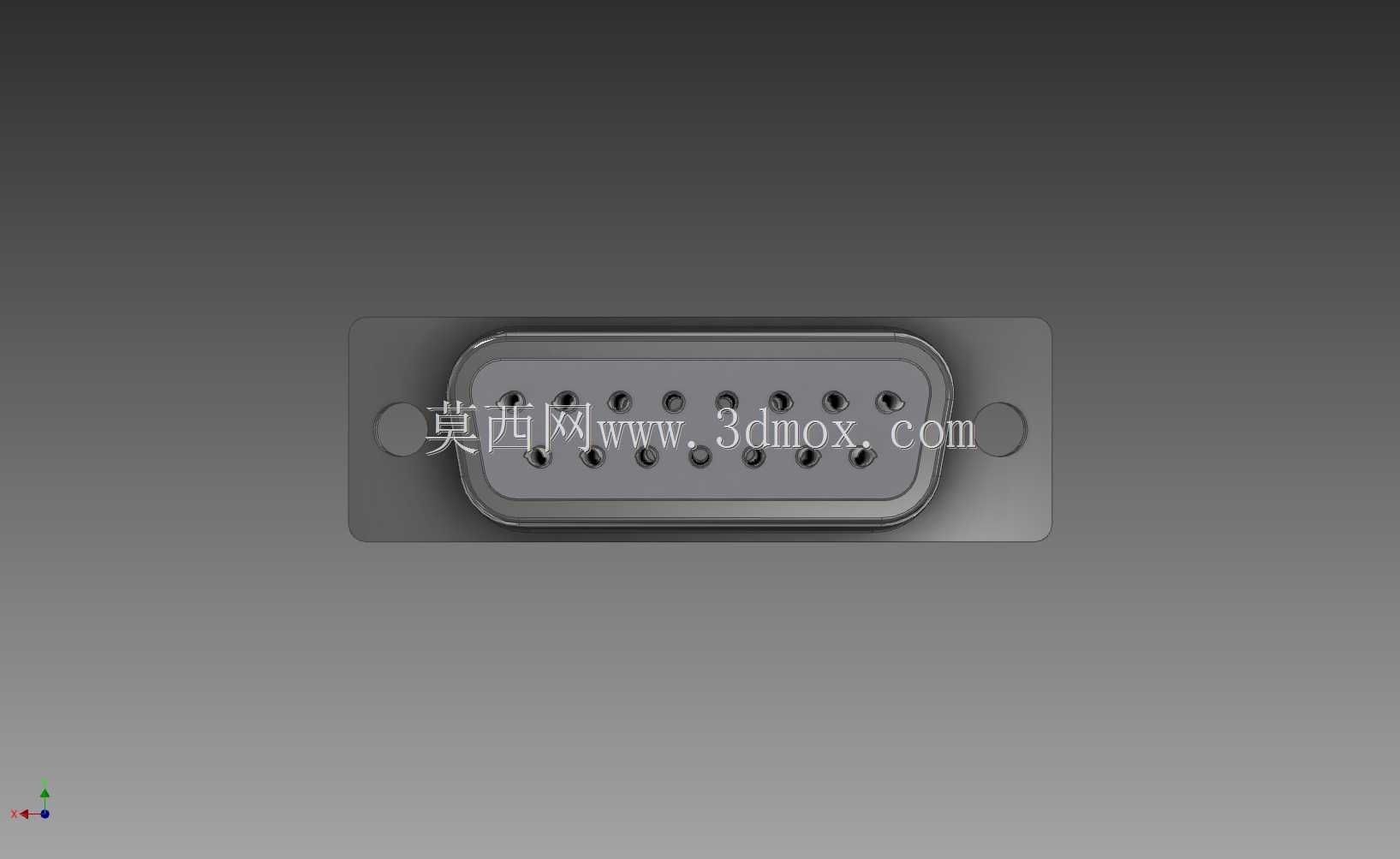

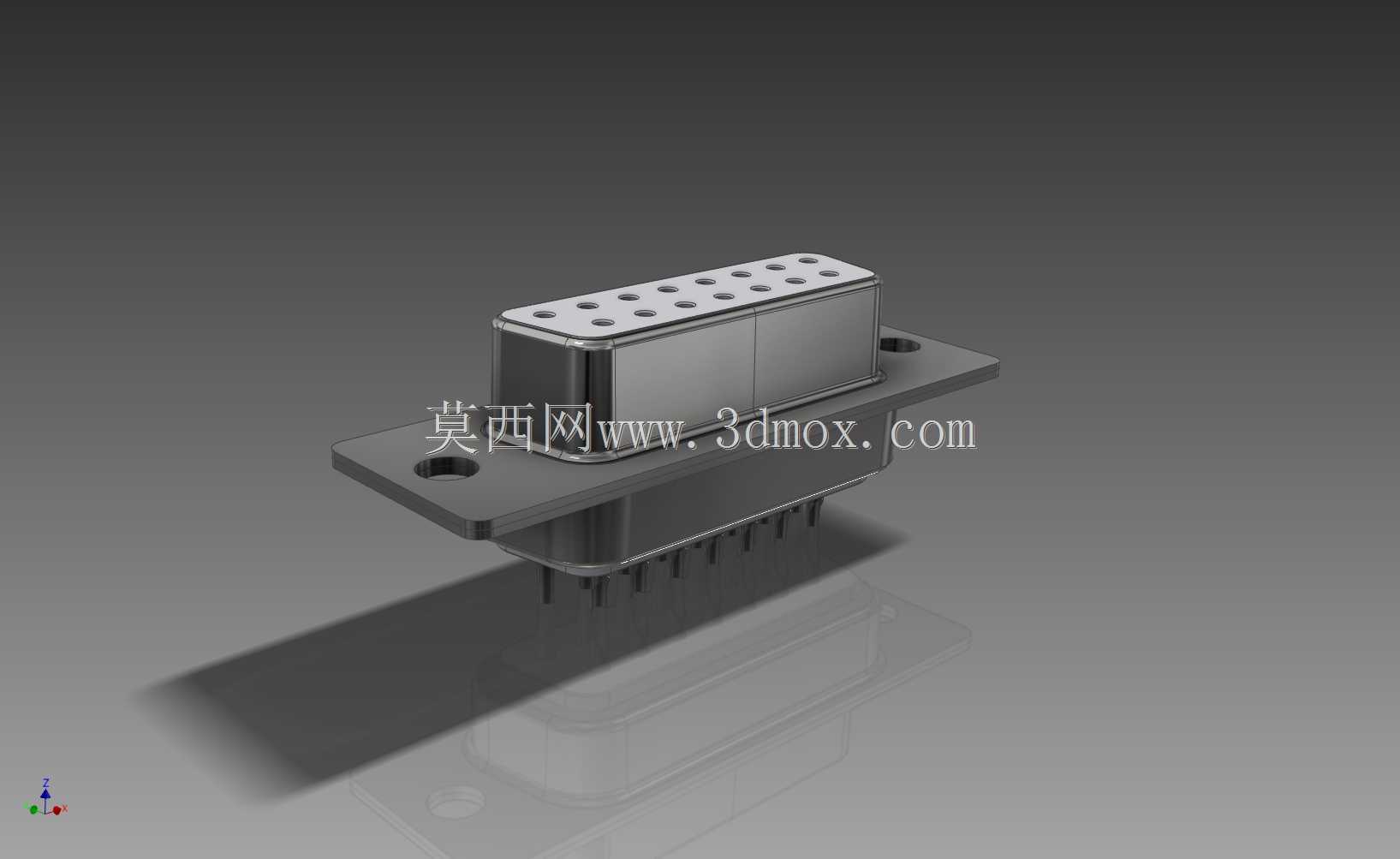

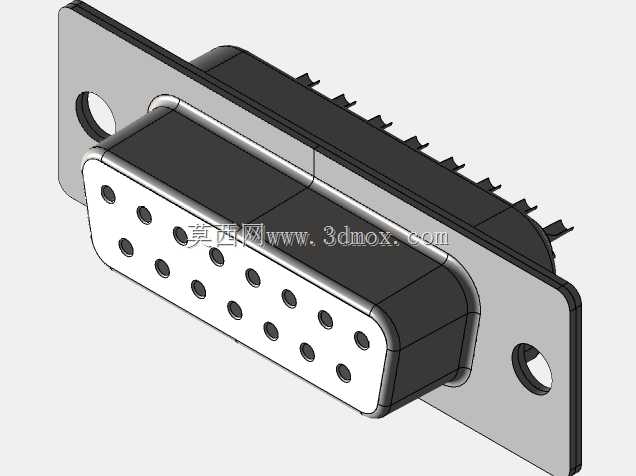

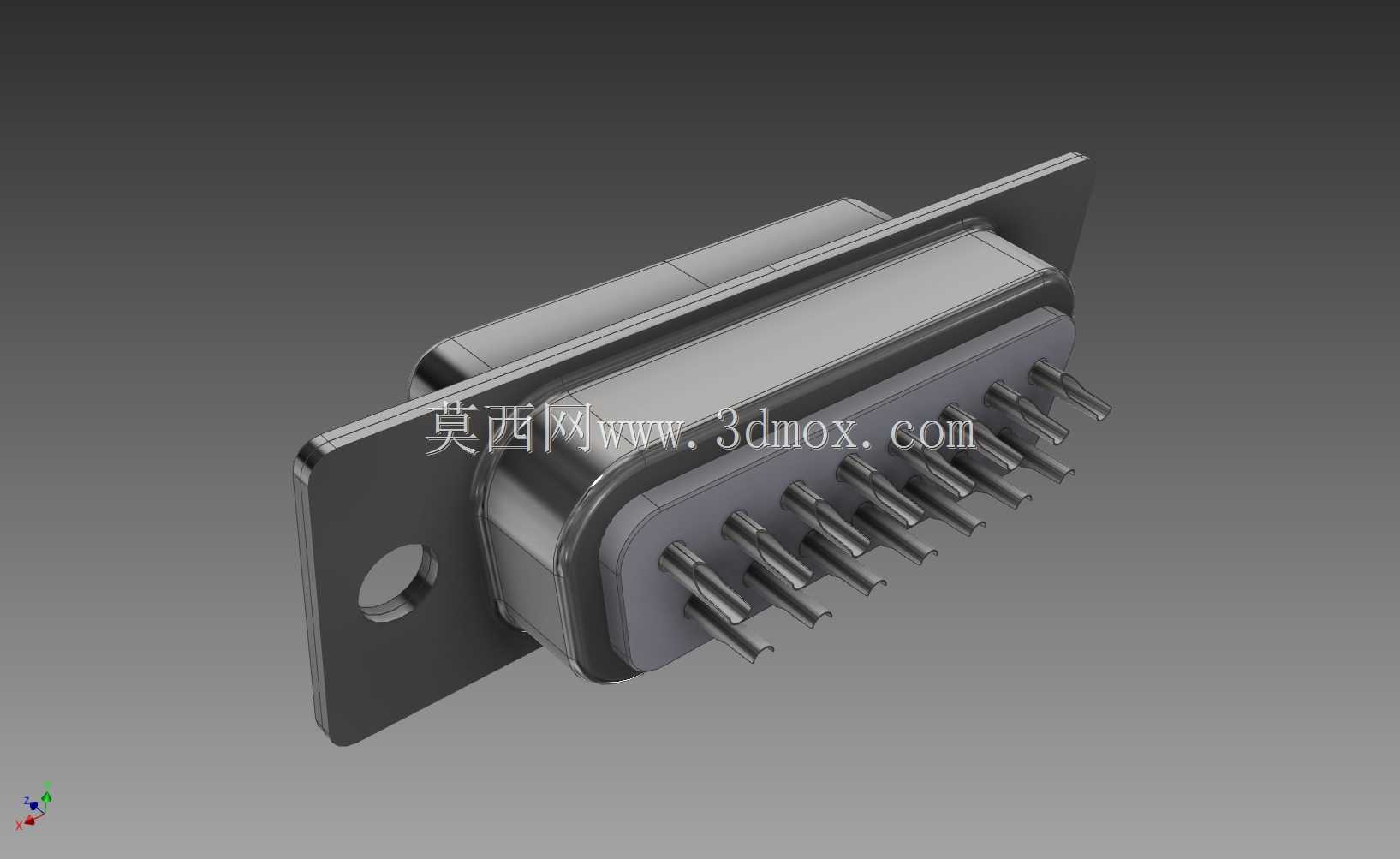

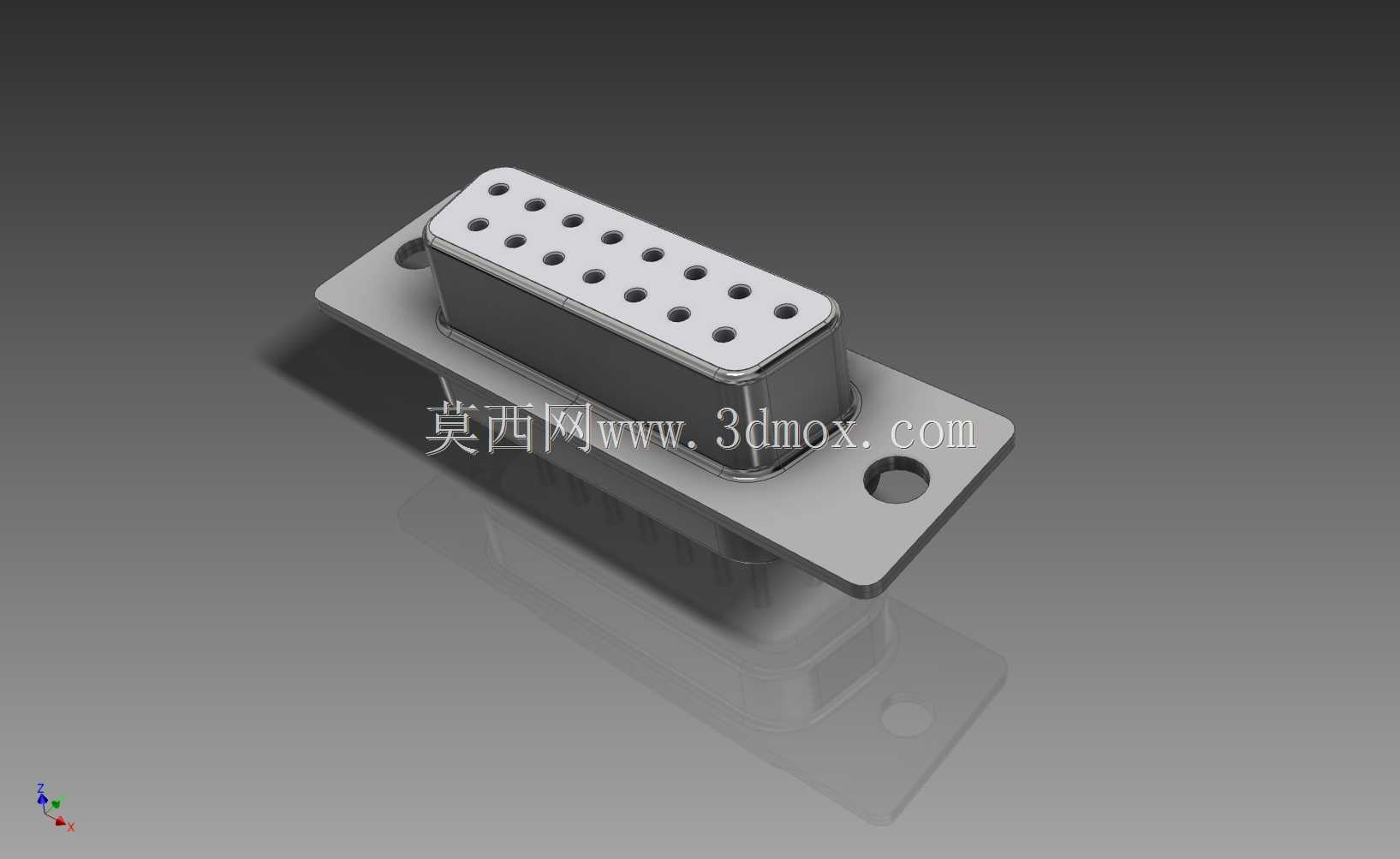

　　日常做工业控制板卡、老式外设通讯链路设计时，D-SUB15接口是绕不开的连接部件，这款15针孔型连接器的建模完全贴合实际量产件的装配逻辑，从安装法兰到插芯腔体的每一处尺寸都对应实物的安装边界。先看安装层面，两侧带安装孔的金属法兰是整款连接器的固定基准，孔位间距、法兰厚度都匹配标准面板开孔尺寸，不管是嵌入式安装在设备机箱面板，还是直接焊接在PCB板端做板对板连接，都能保证安装时的同轴度，不会出现插针对接错位、螺丝孔位偏差的问题。插芯部分采用两排交错排布的15个接触孔位，孔位间距严格遵循D-SUB接口的通用规范，插合时公头插针能顺畅导入孔内，接触件的腔体深度预留了足够的插合行程，既保证插合后接触电阻稳定，也避免插针过插顶坏内部焊杯。

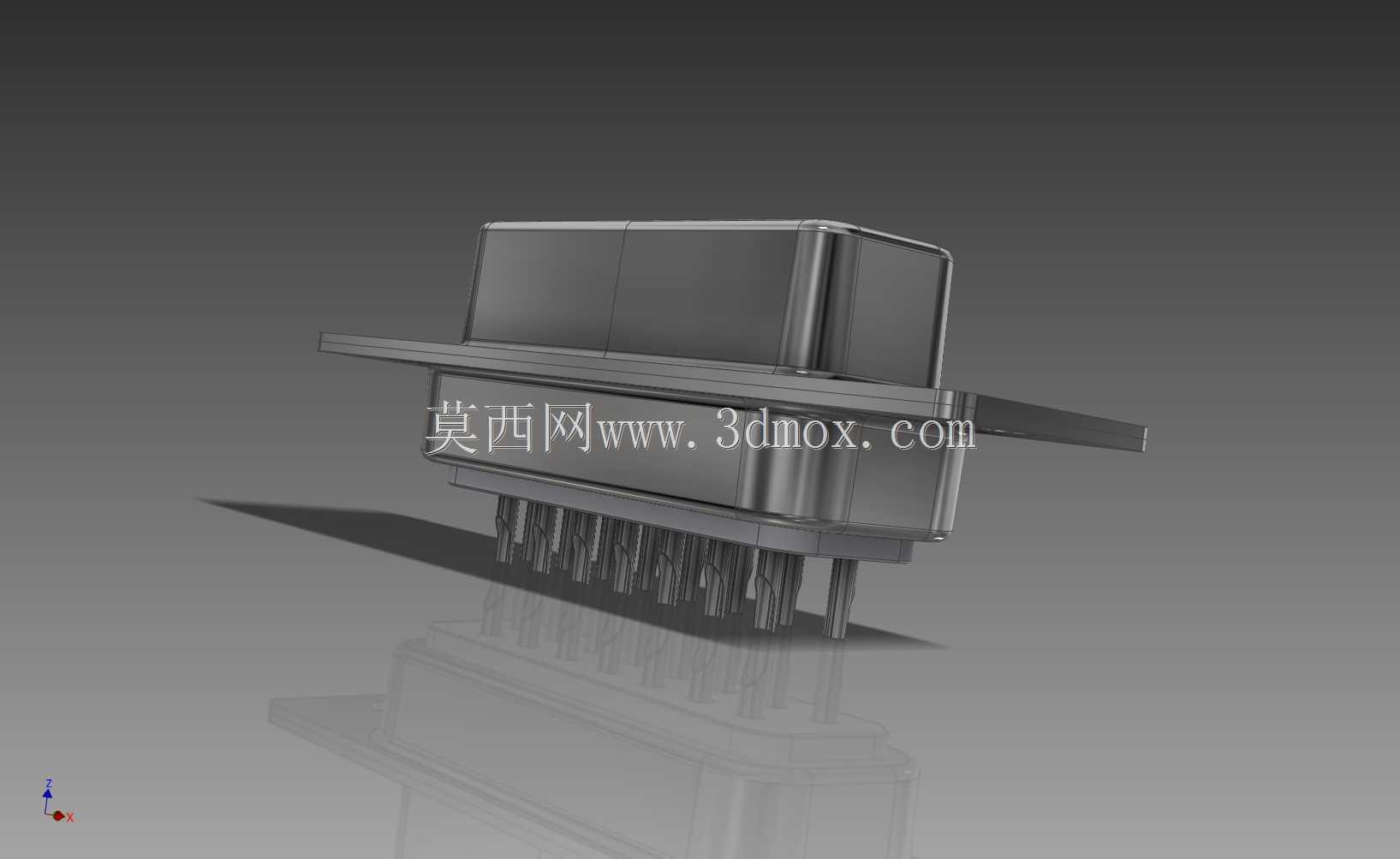

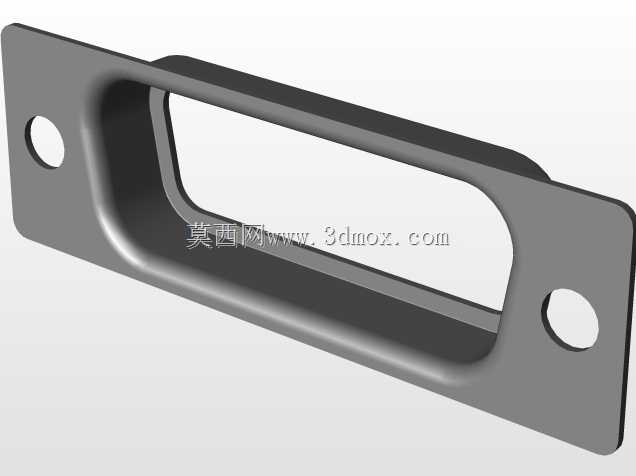

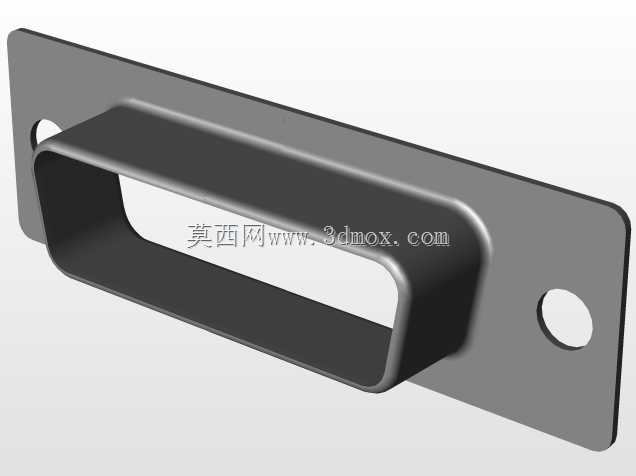

　　外壳采用金属屏蔽结构设计，整个金属壳体与安装法兰导通，安装到设备面板后能直接连通机箱地，有效屏蔽工业现场的电磁干扰，这一点在做工控设备、测试仪器的信号传输时尤为关键，能避免强电设备启停时的电磁串扰影响模拟信号、低速数字信号的传输稳定性。建模时特意还原了壳体的折弯圆角与插芯的装配台阶，实际生产中这个台阶是插芯与金属外壳的定位止口，装配时插芯从壳体尾部推入后，靠这个台阶限位，再通过尾部的卡扣或者灌封结构固定，不会出现插芯在壳体内轴向窜动的问题。尾部的出线腔体预留了足够的焊杯空间，不管是采用焊线式接线搭配尾夹固定线缆，还是做成直插板的弯针/直针结构，都能在这个腔体基础上做结构衍生，适配不同的接线场景。

　　很多新手建模时容易忽略法兰安装面的平面度要求，实际加工中这个安装面的平面度直接影响连接器与面板之间的缝隙，缝隙过大不仅会降低屏蔽效能，还容易让灰尘、水汽进入设备内部，这款模型里法兰安装面做了平整化处理，安装孔周边做了轻微的沉台设计，适配沉头螺丝安装后螺丝头不会突出法兰面，保证面板外观平整。插合端的导向倒角也做了还原，公母头对接时，壳体外侧的导向结构能先一步完成粗定位，再引导插针精准进入孔位，就算是盲插场景也能顺利对接，不会出现插针顶弯的问题。
