线轴适配连接组件结构设计

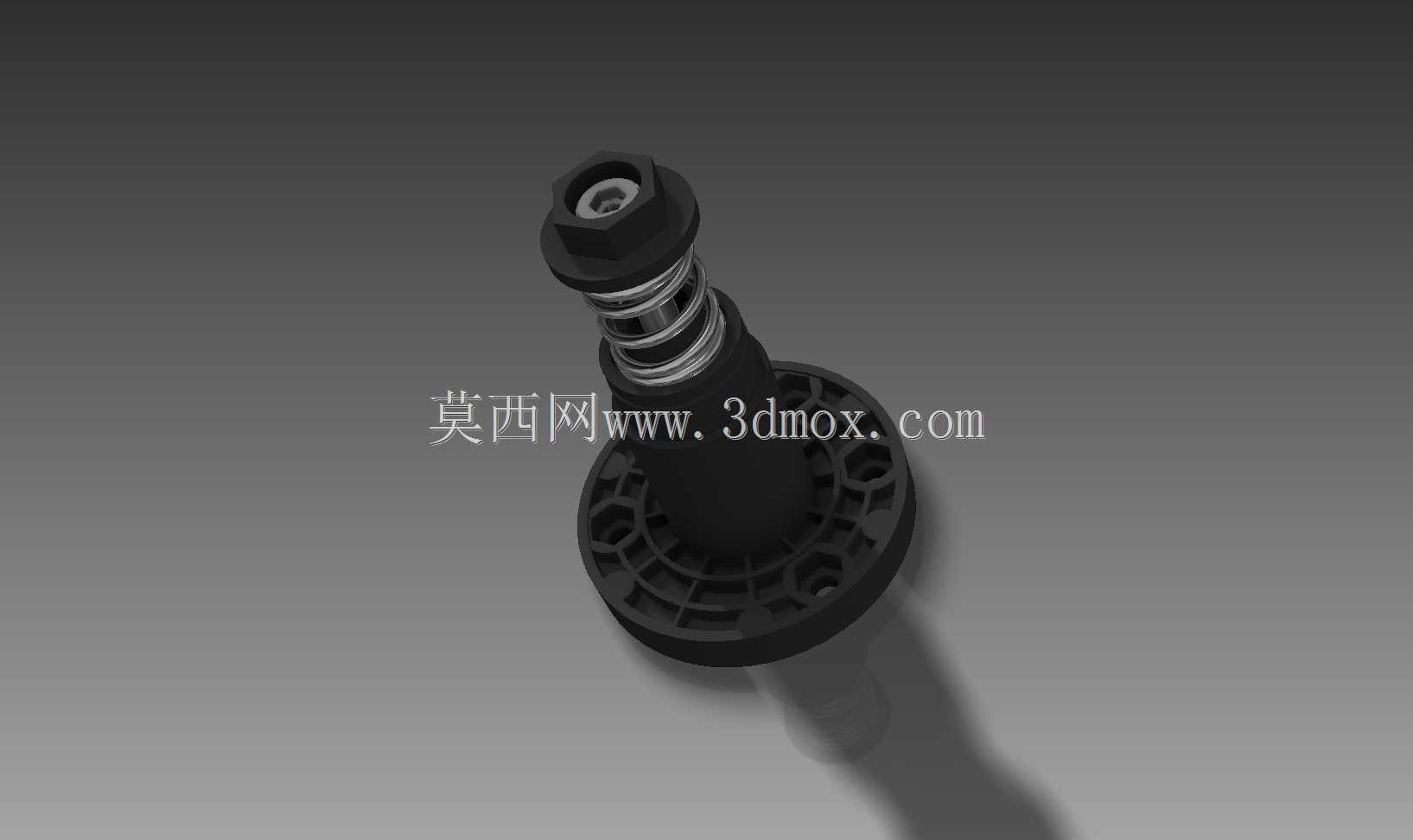

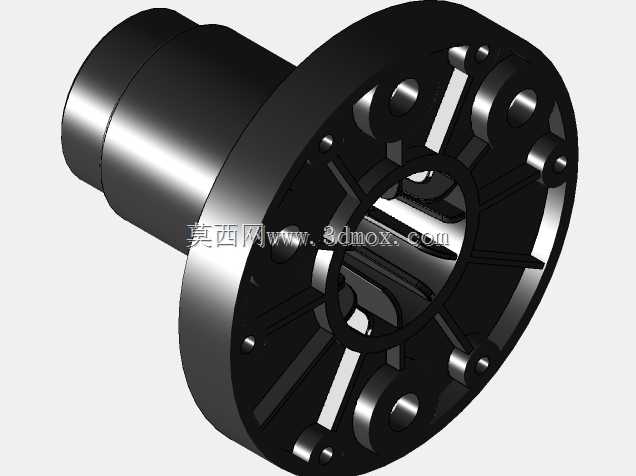

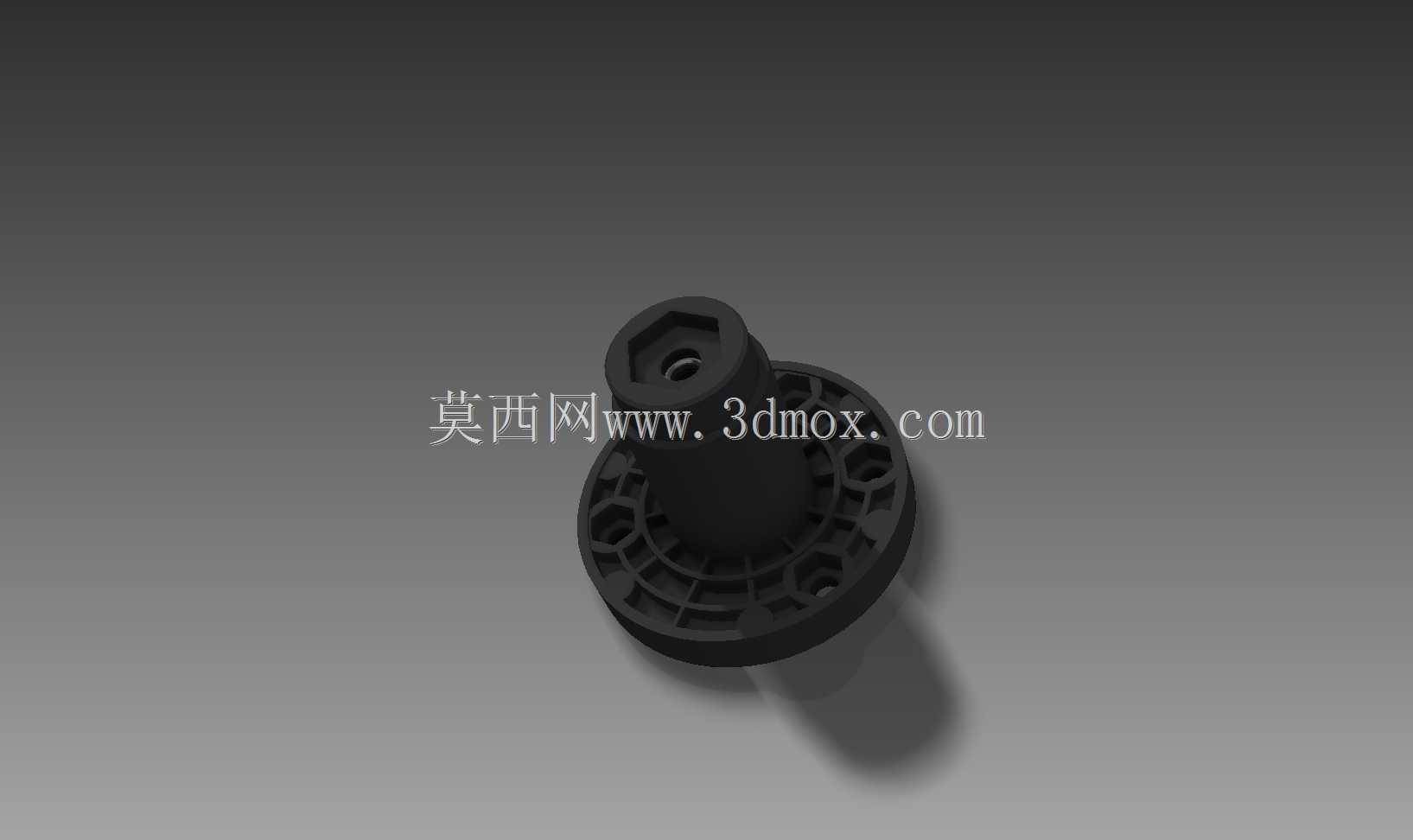

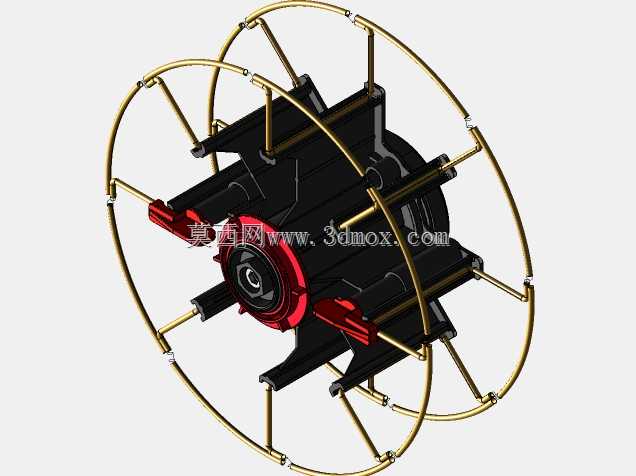

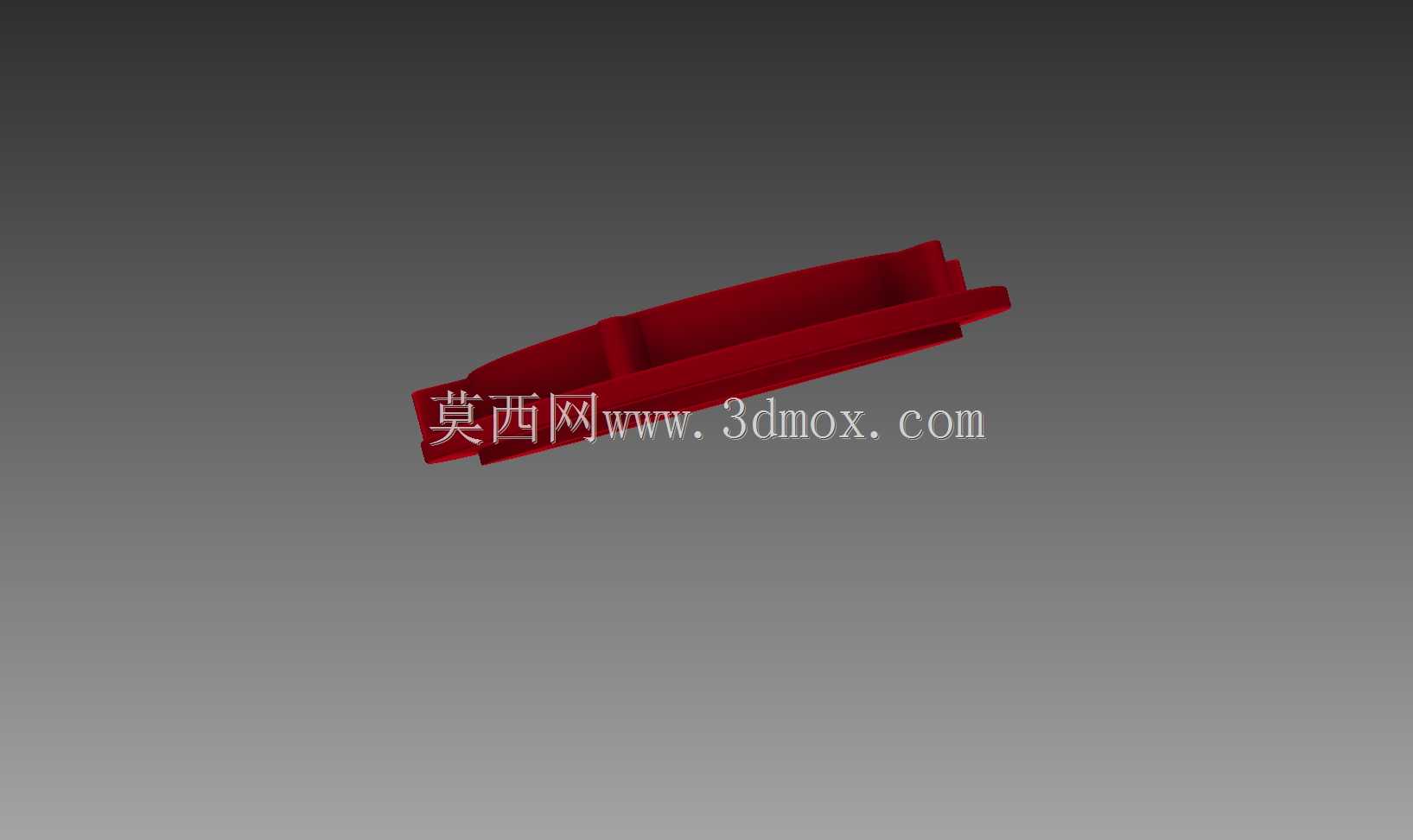

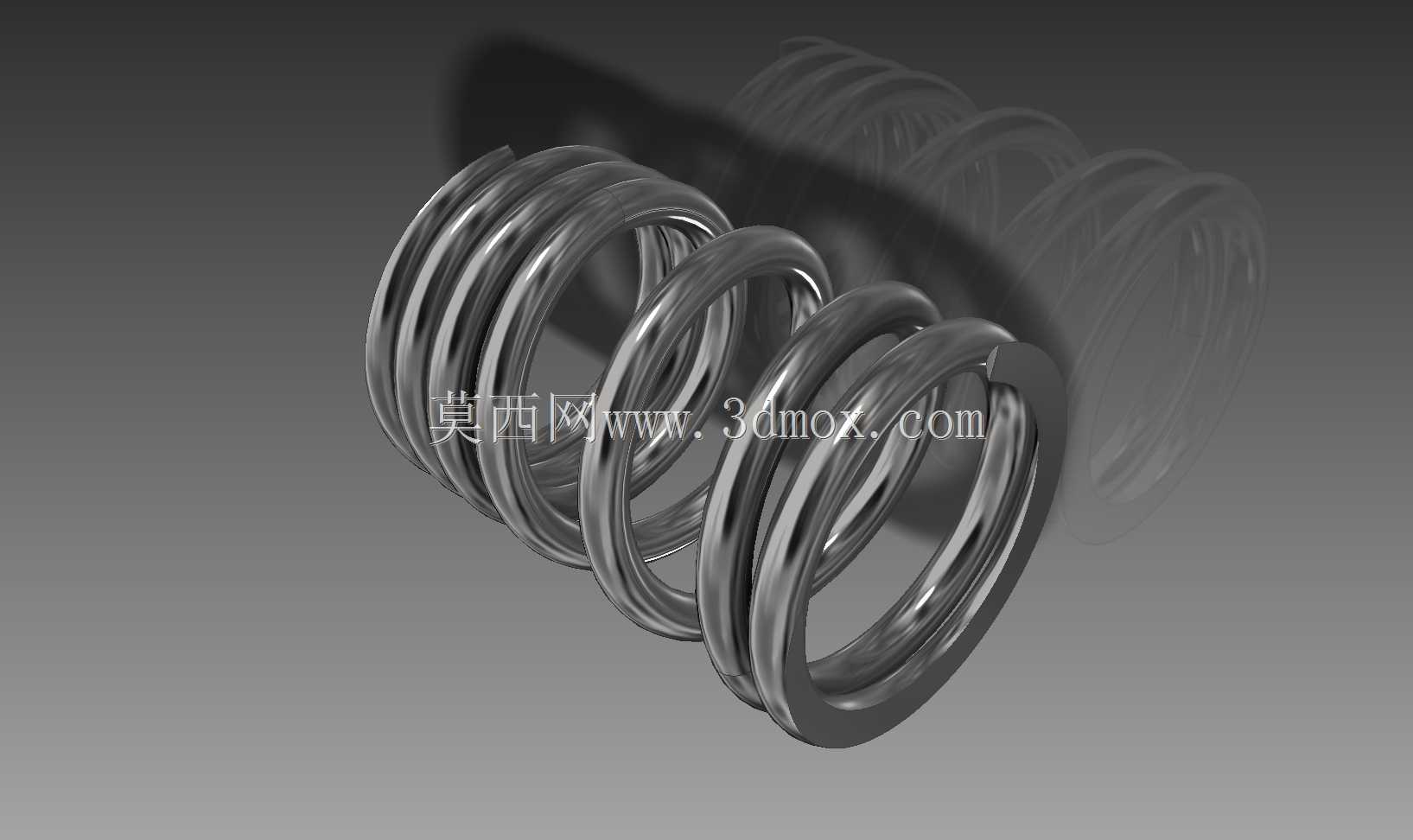

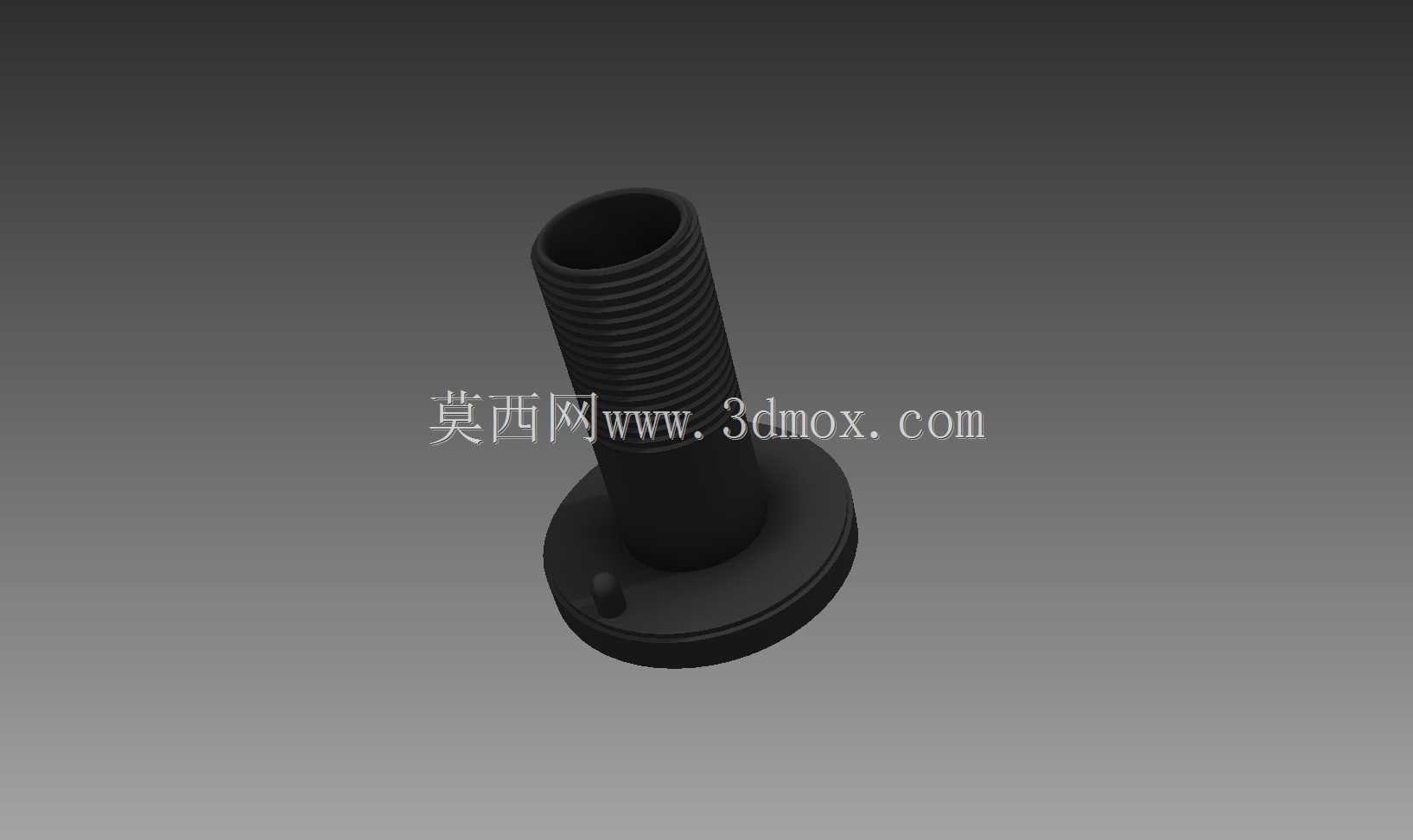

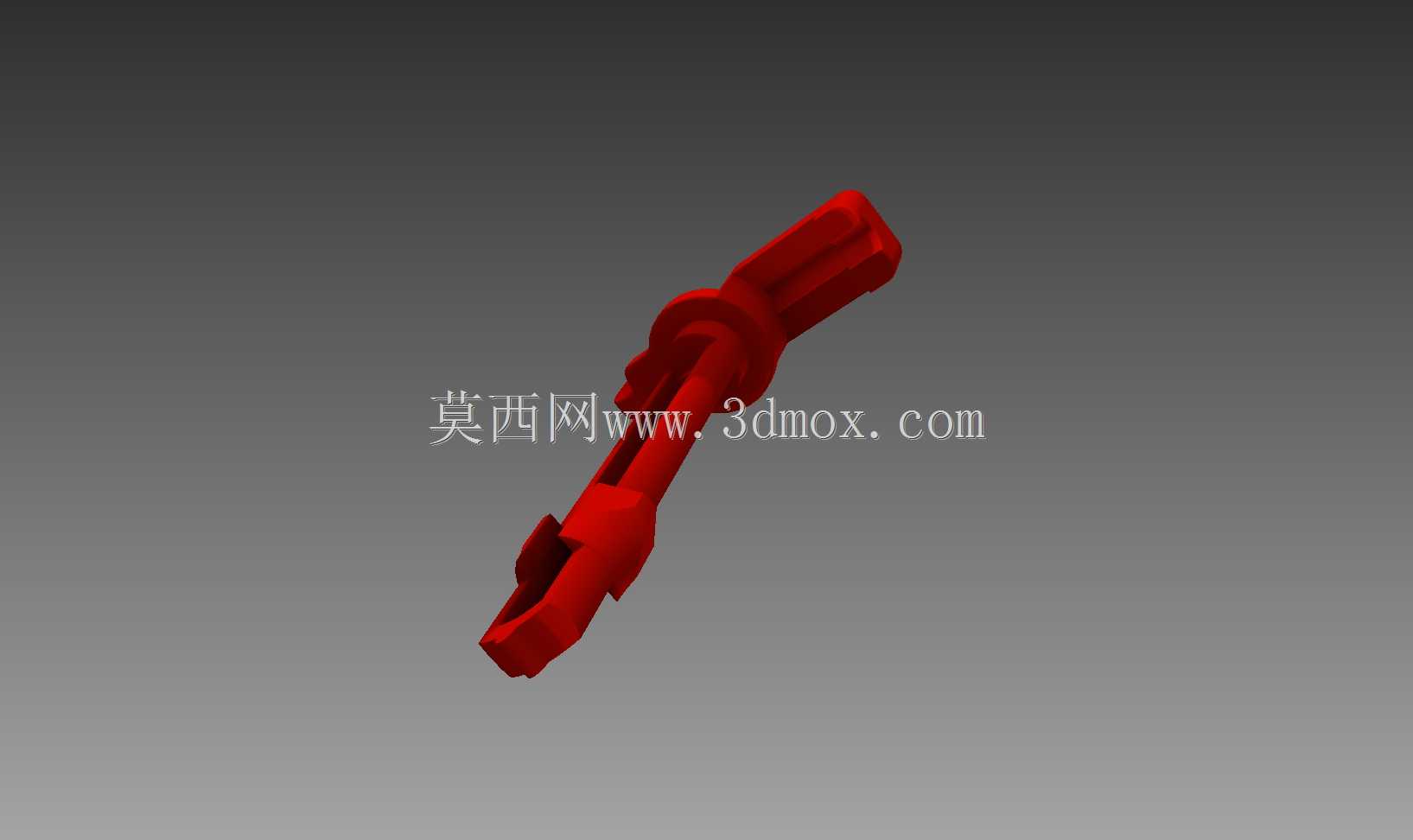

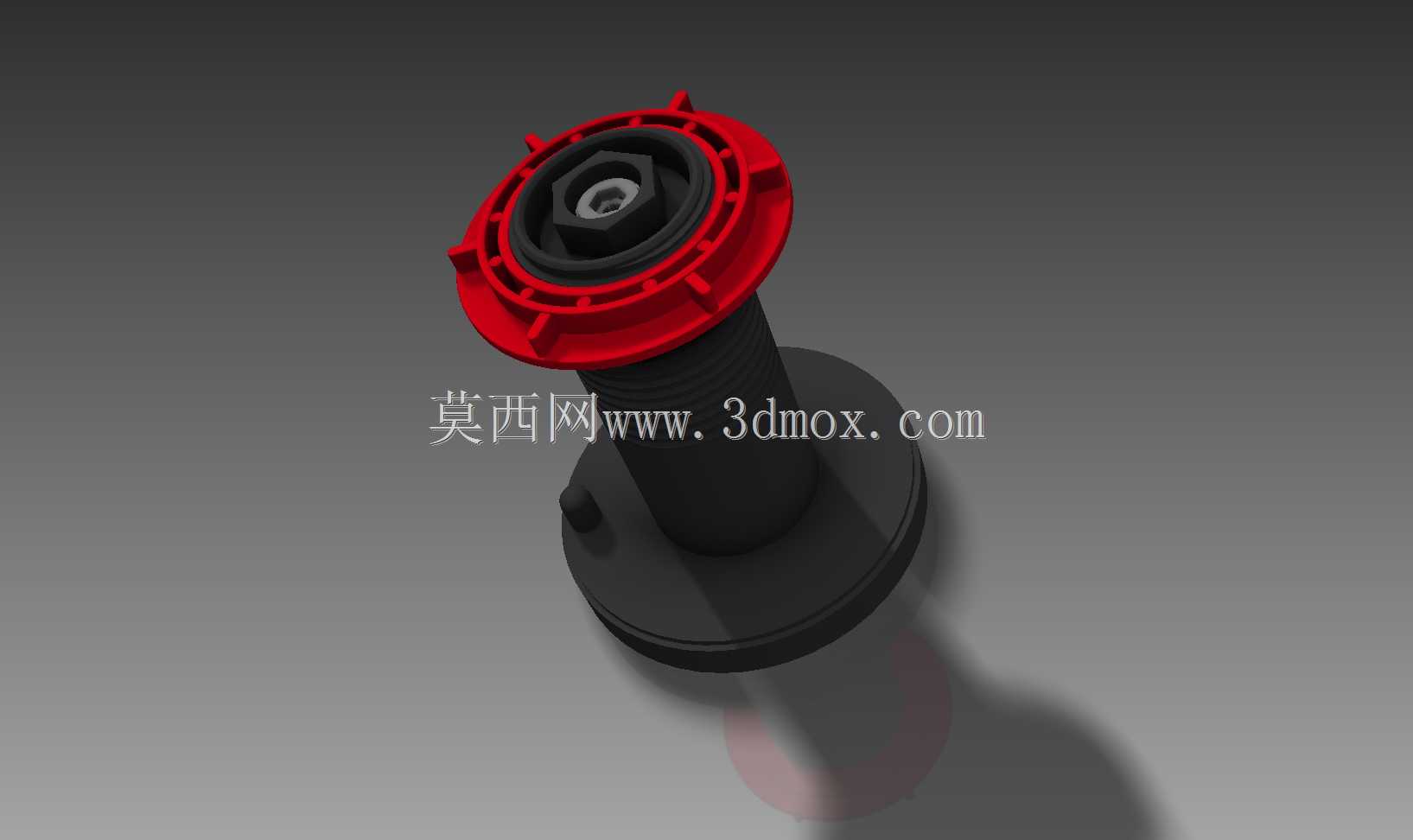

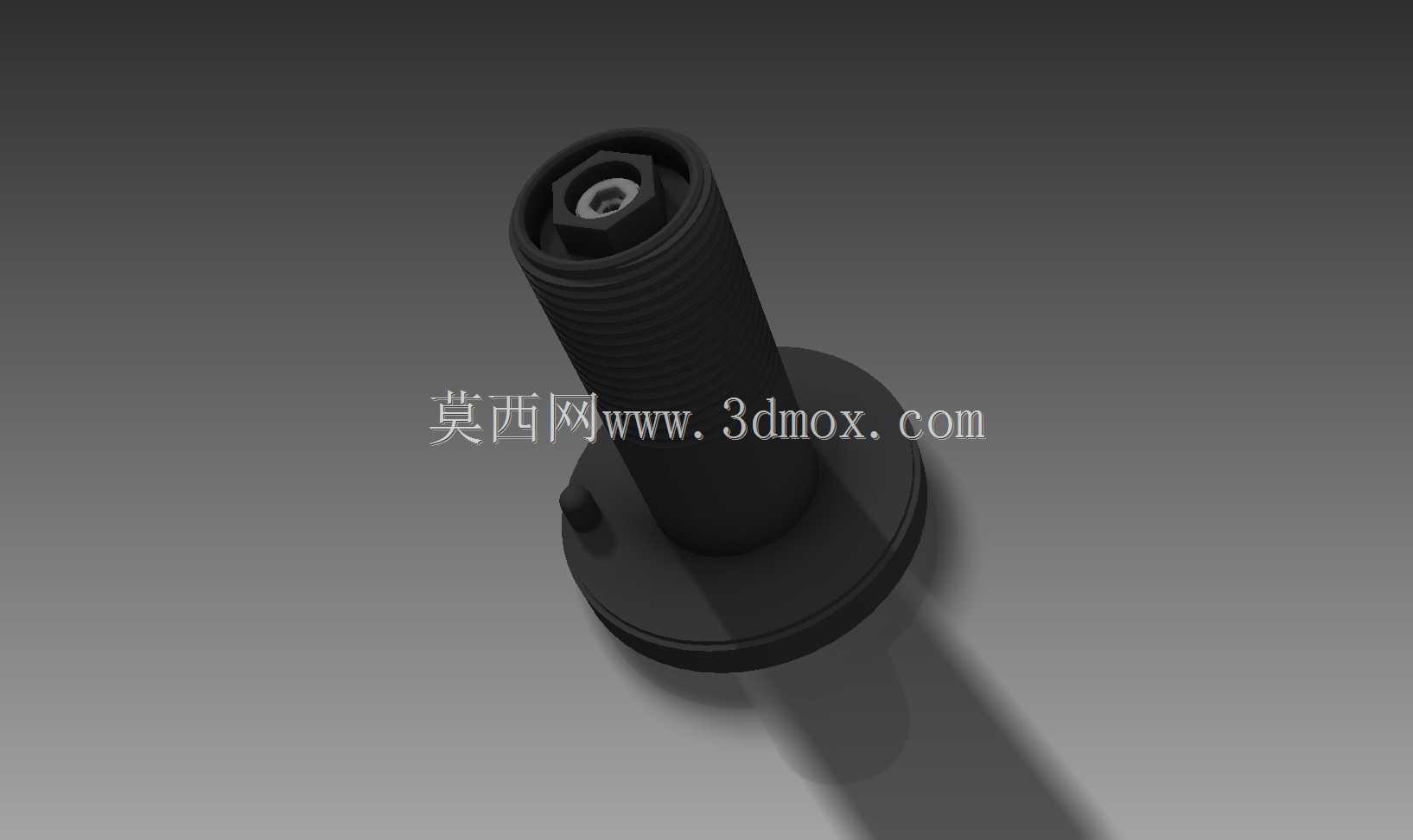

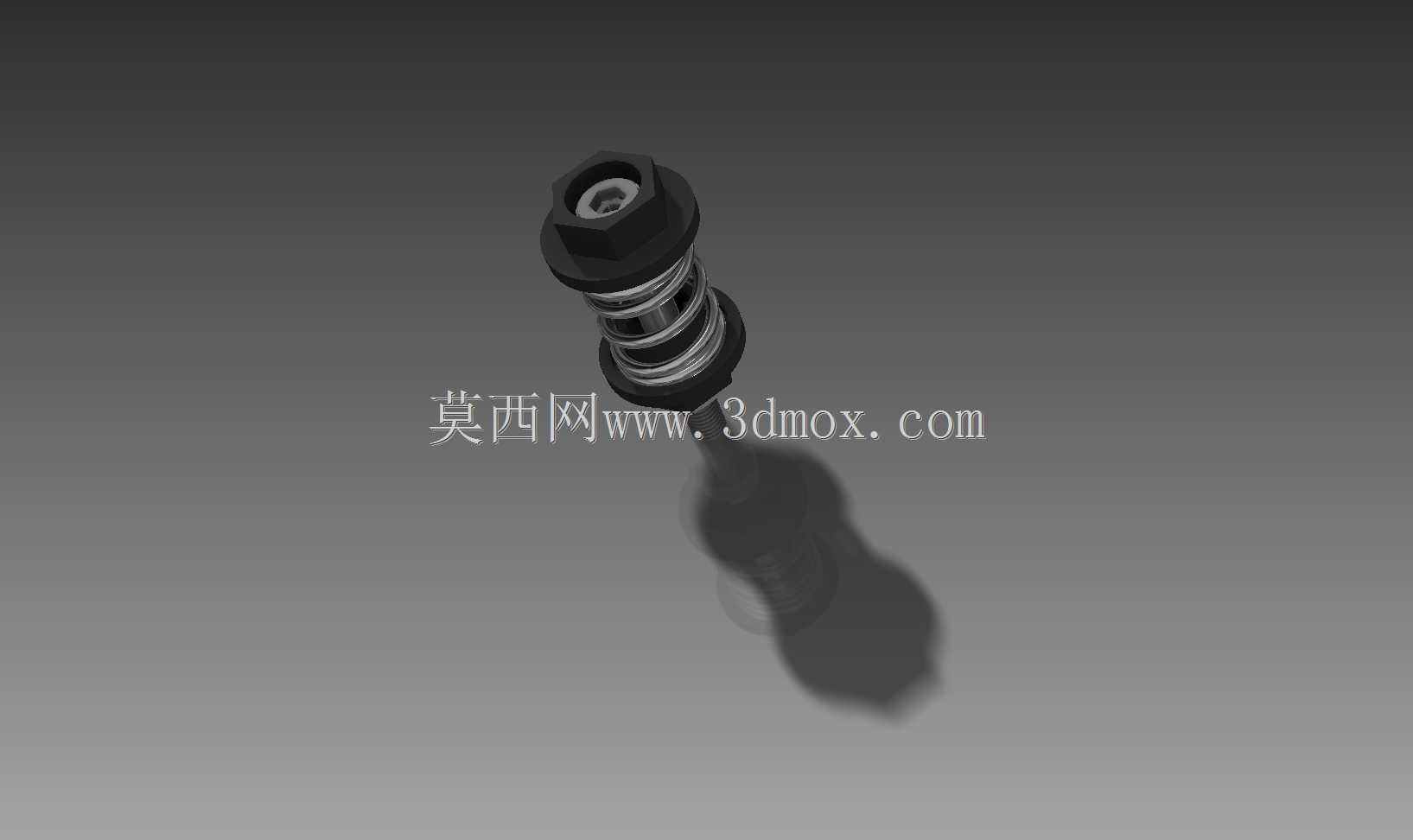

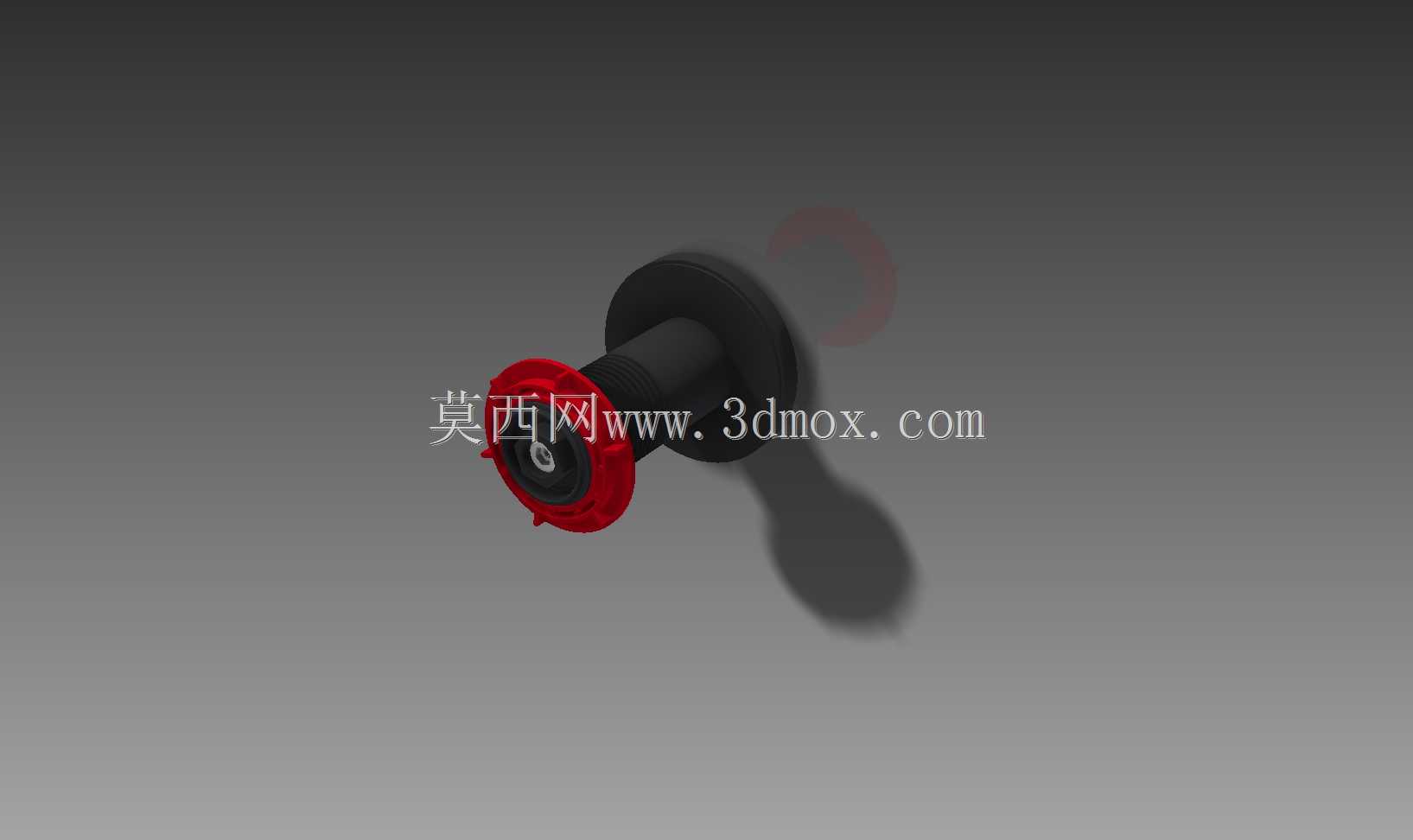

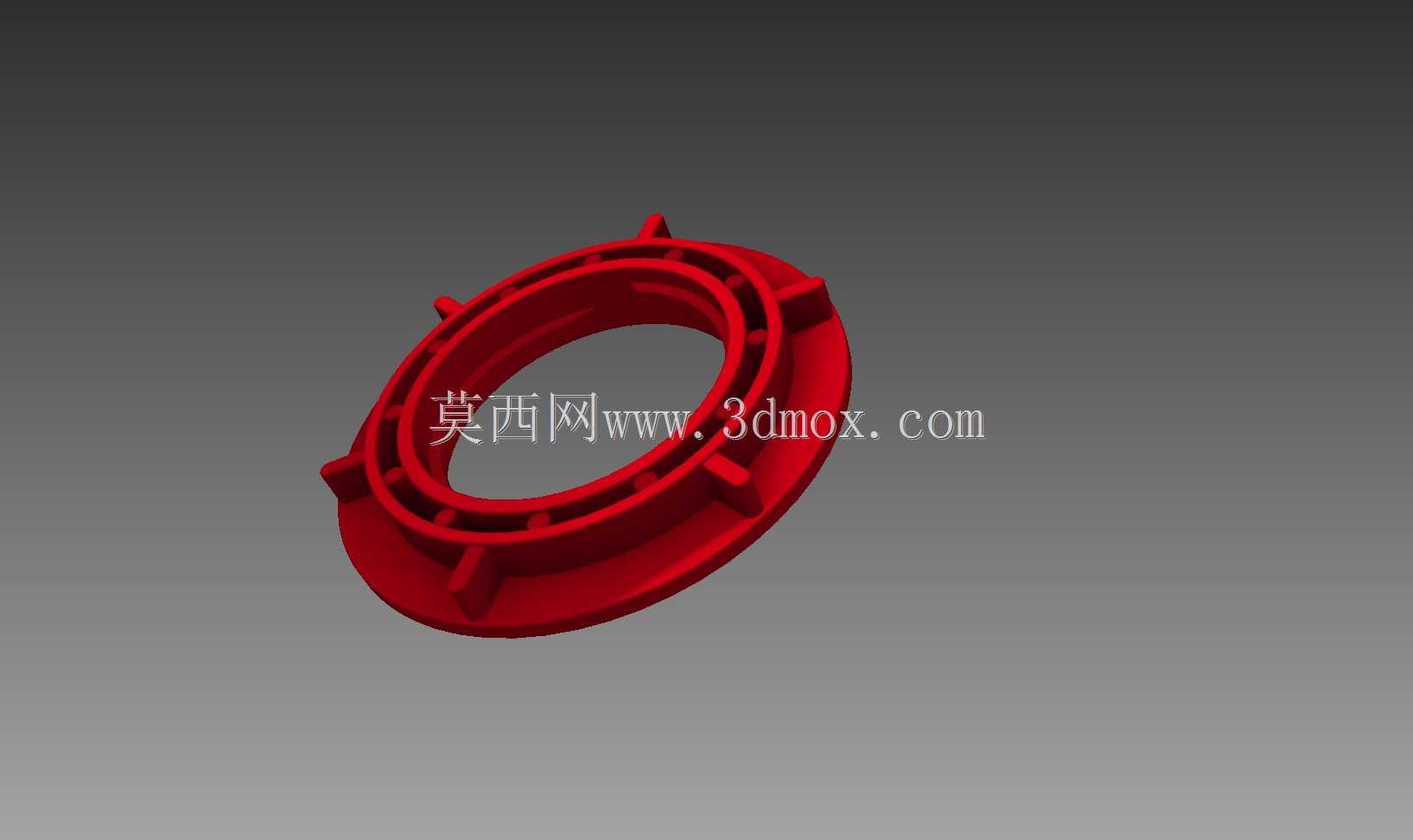

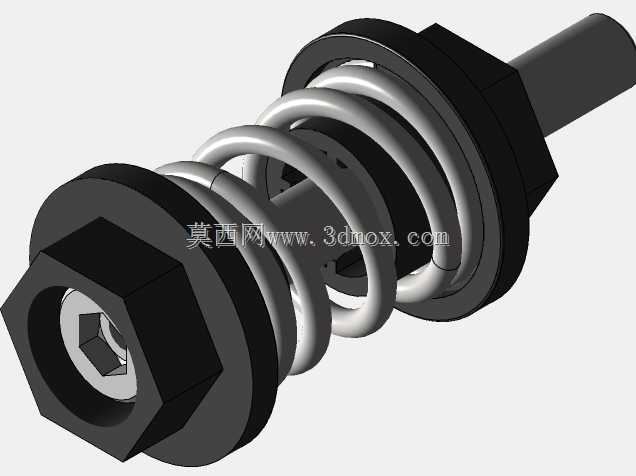

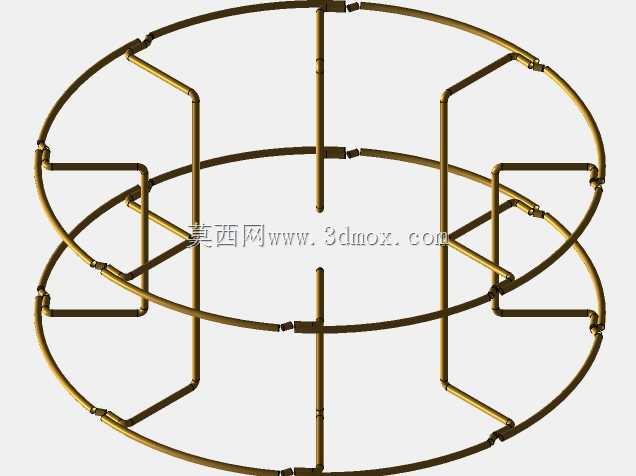

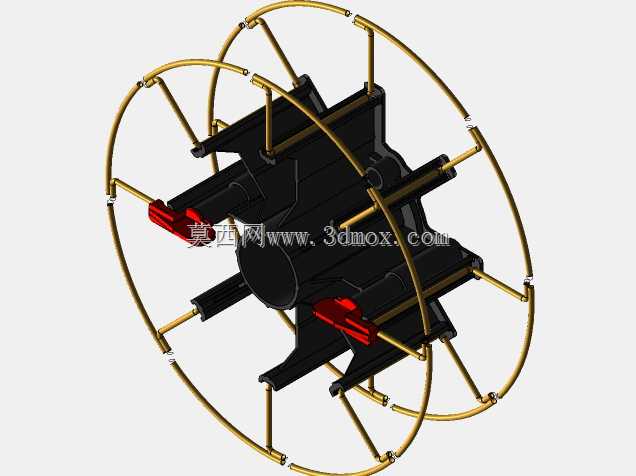

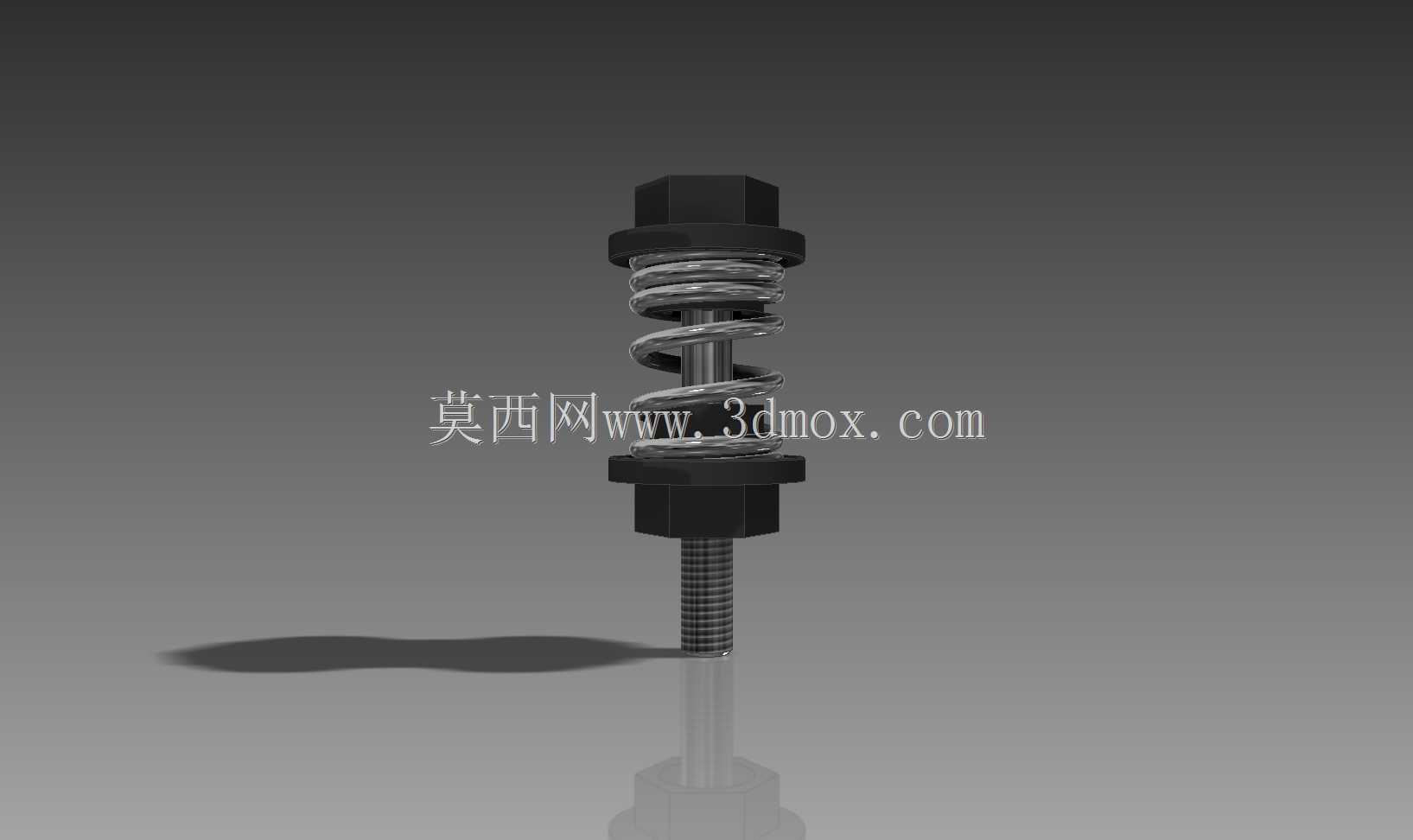

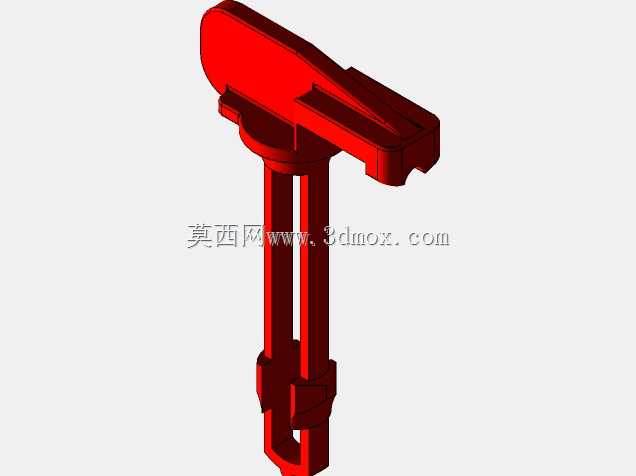

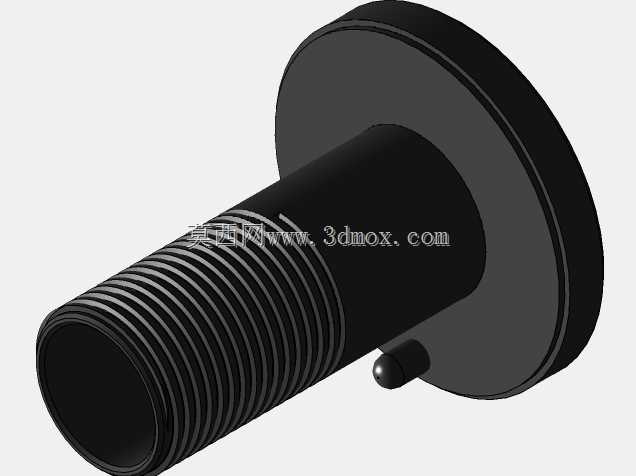

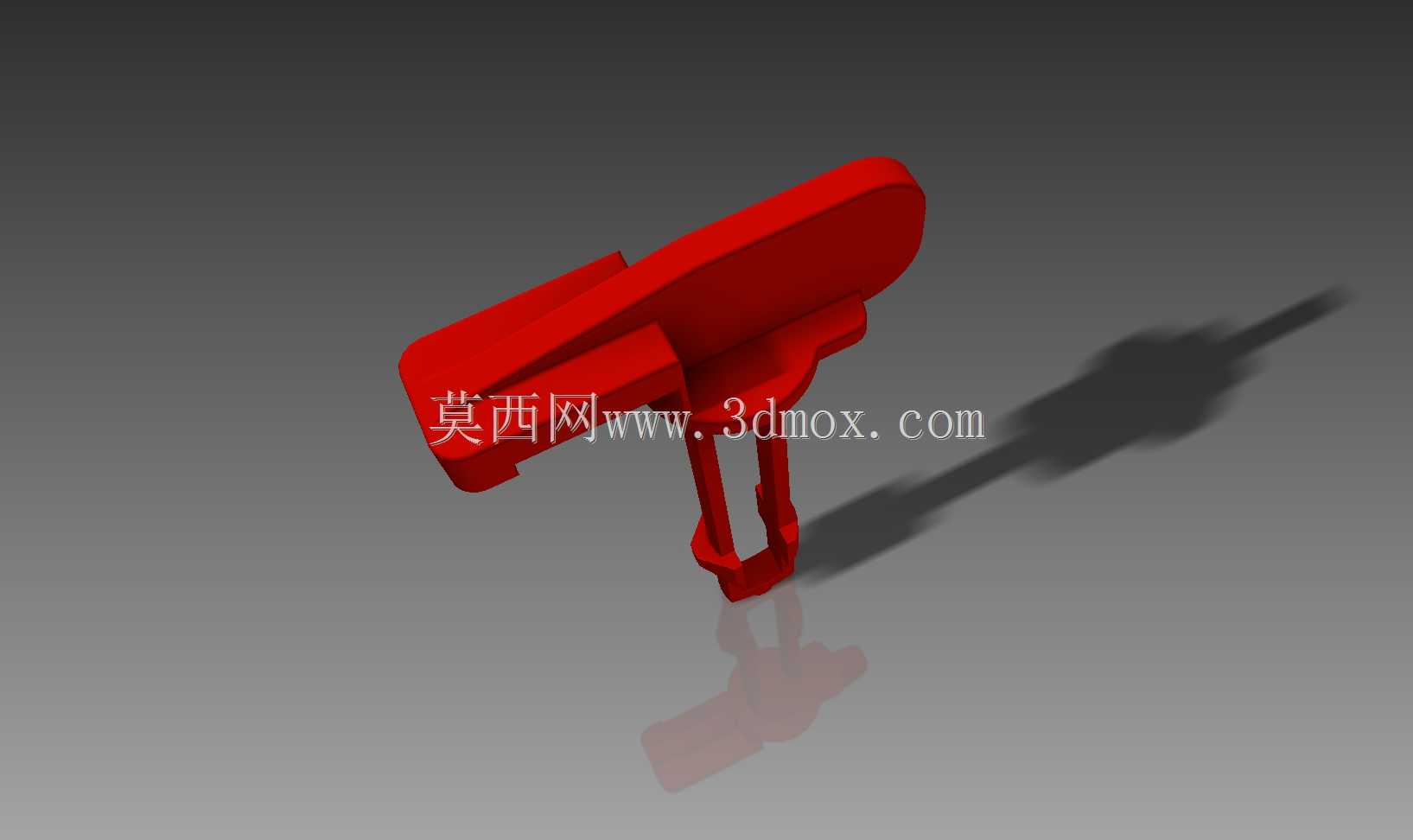

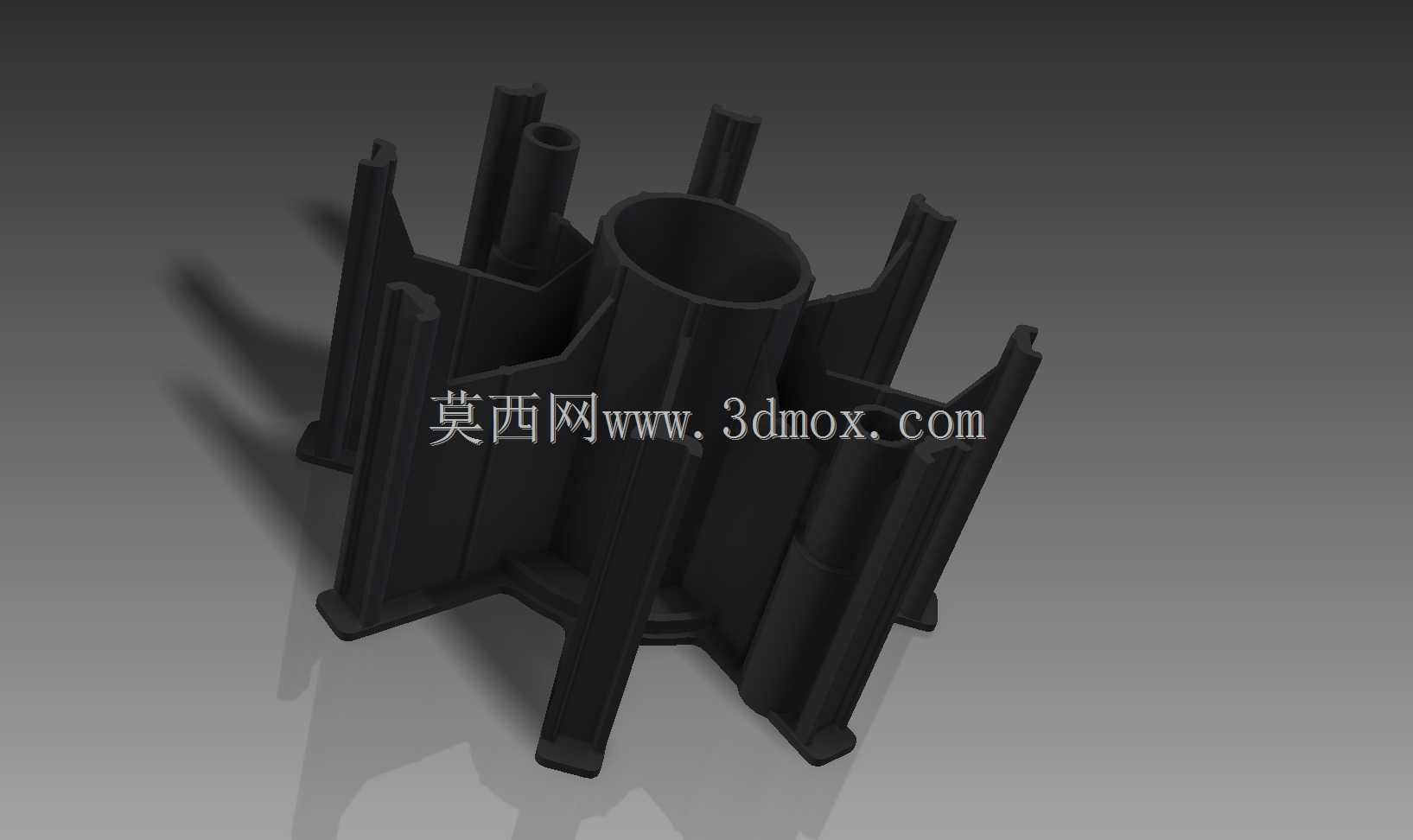

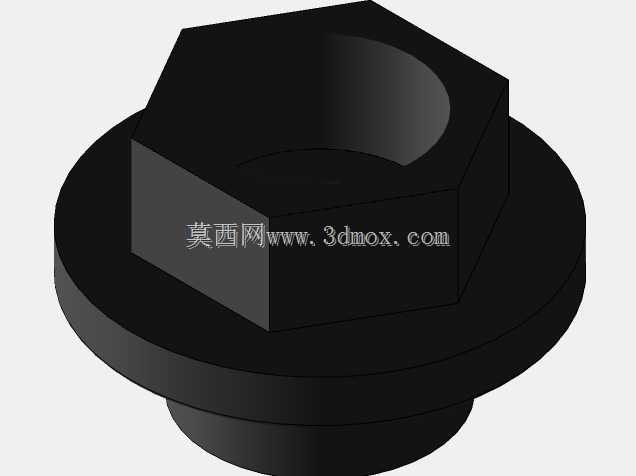

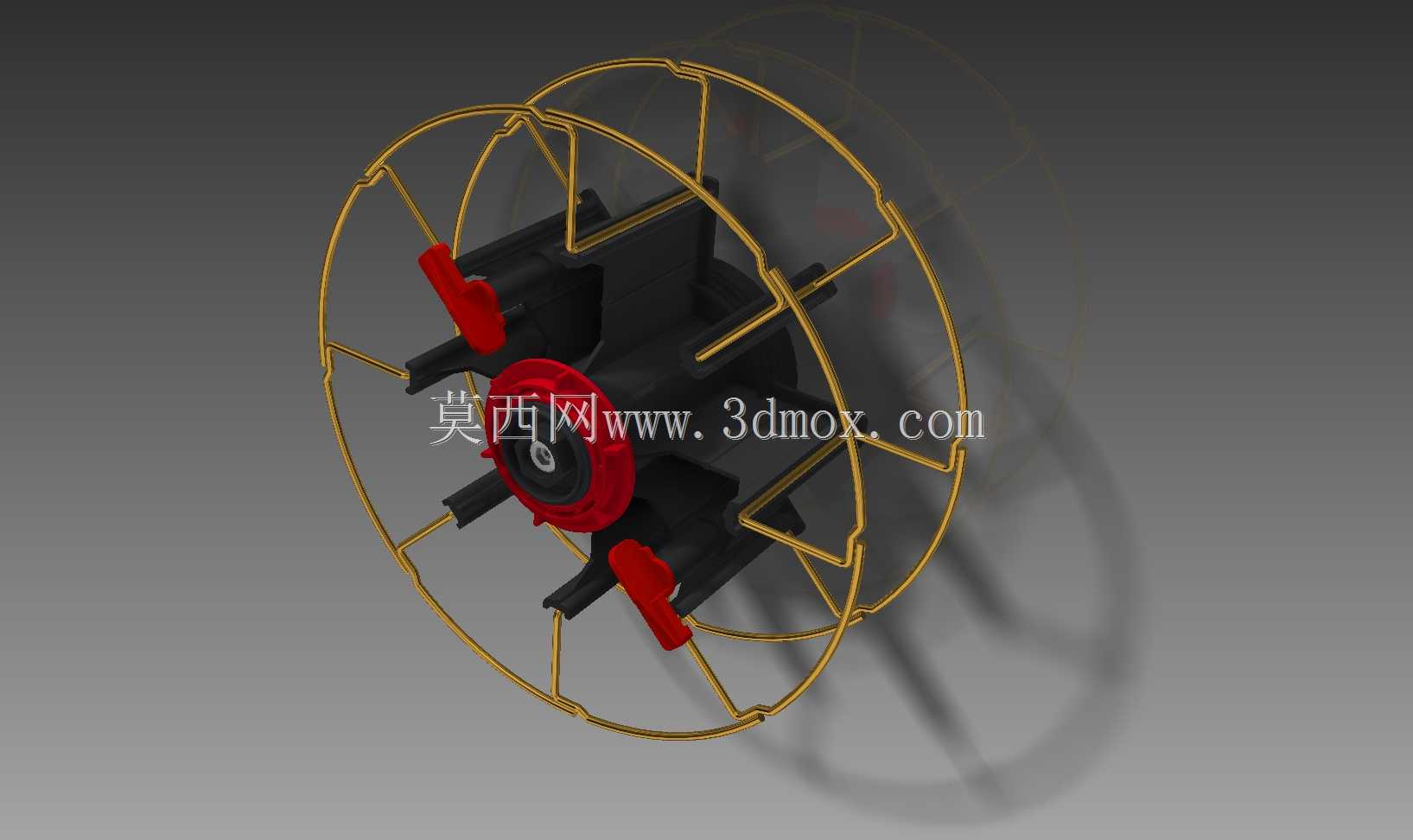

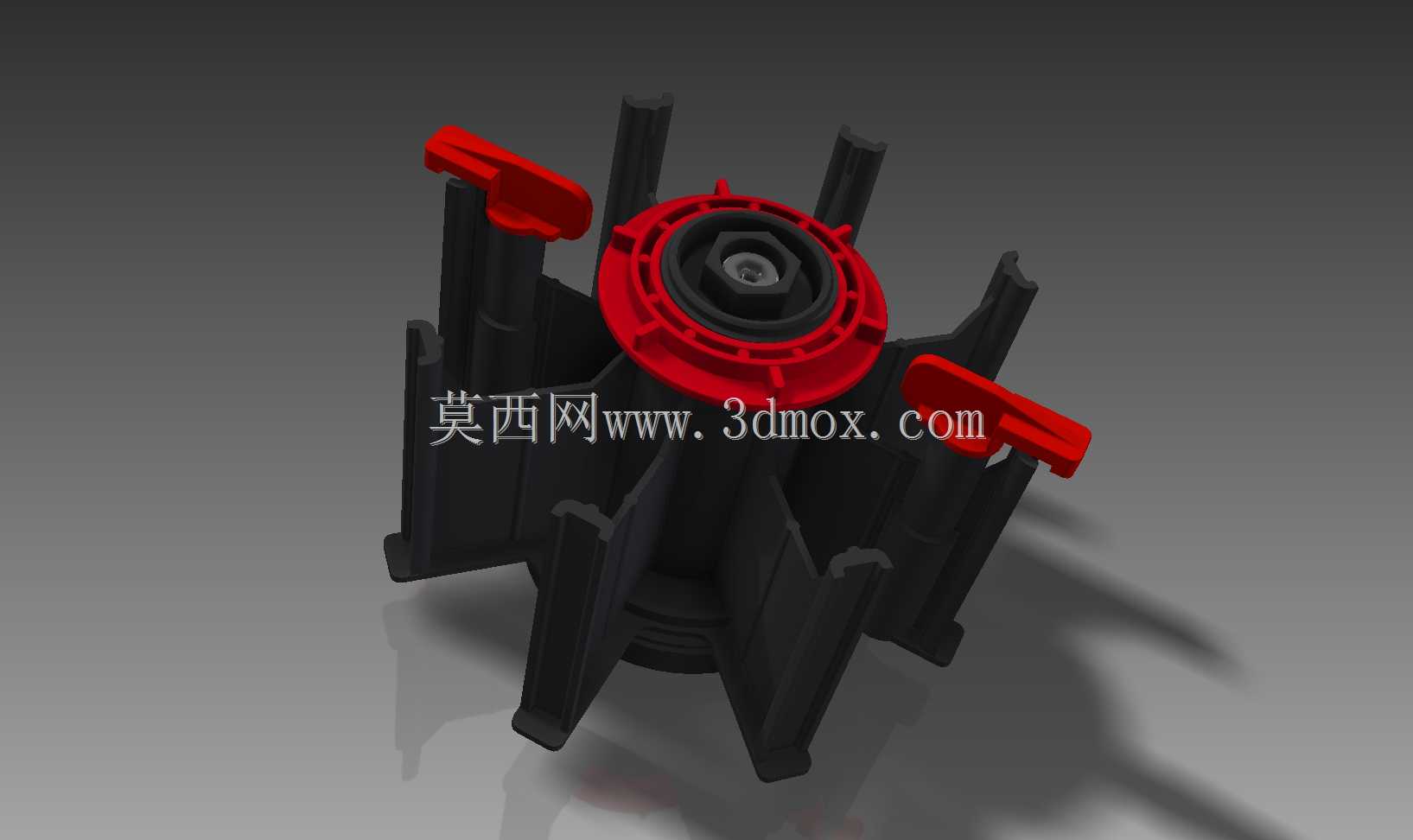

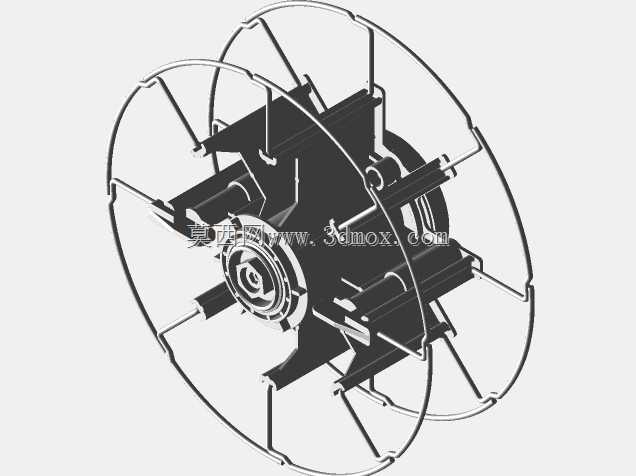

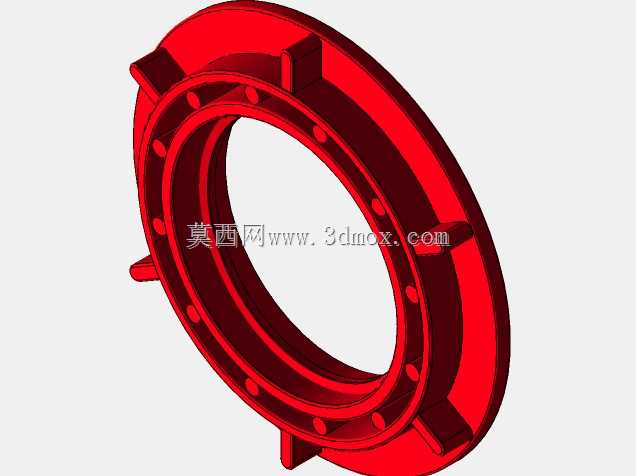

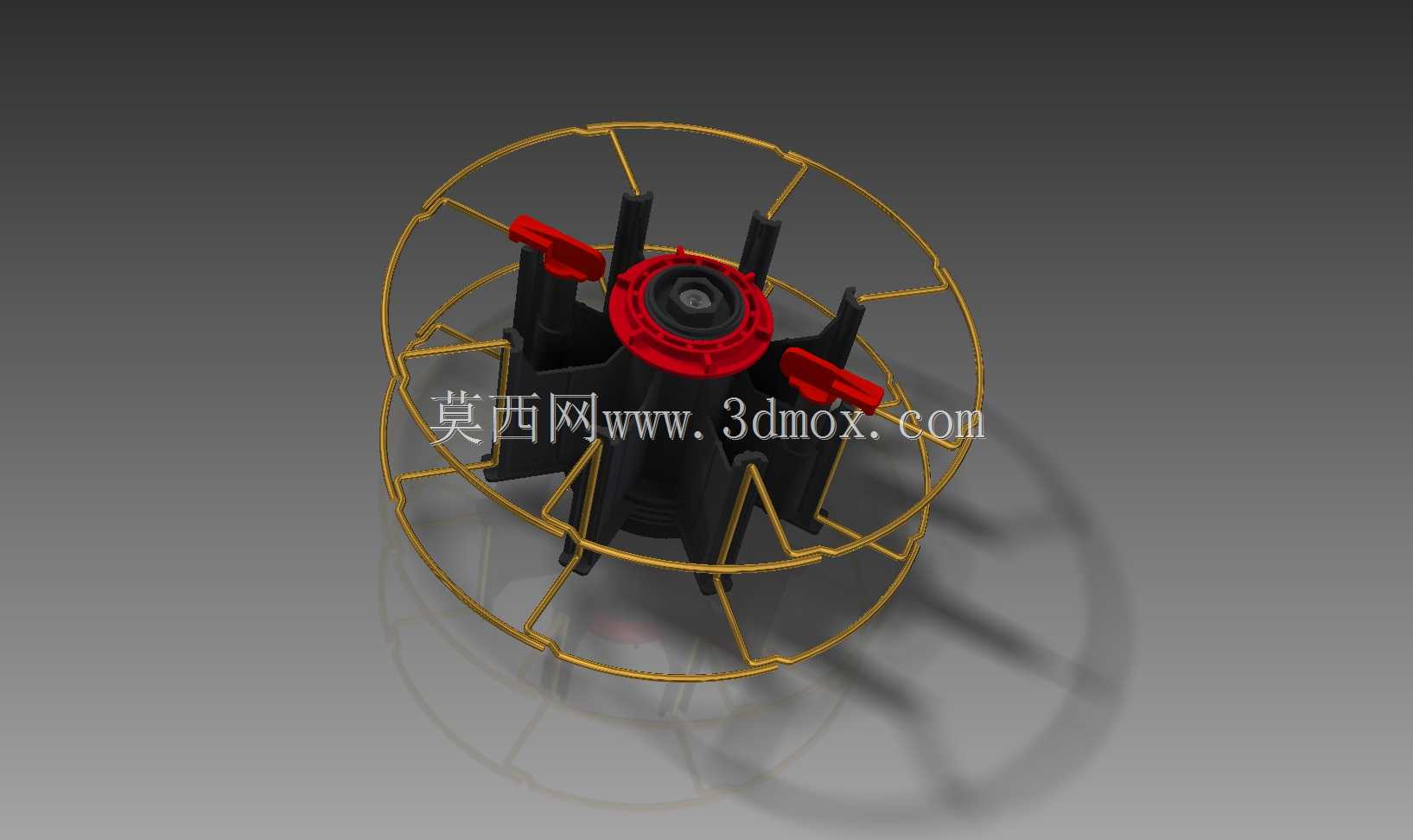

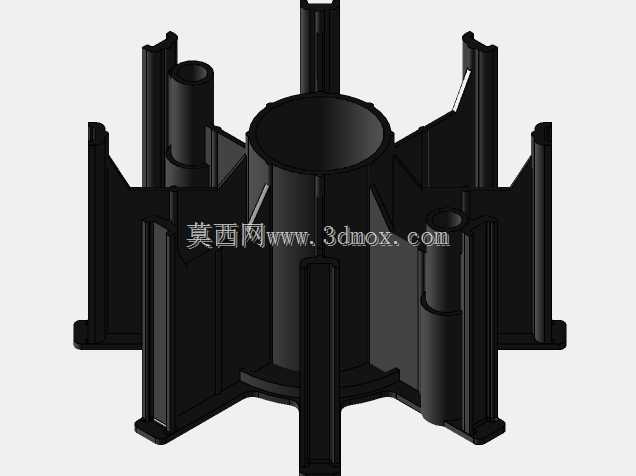

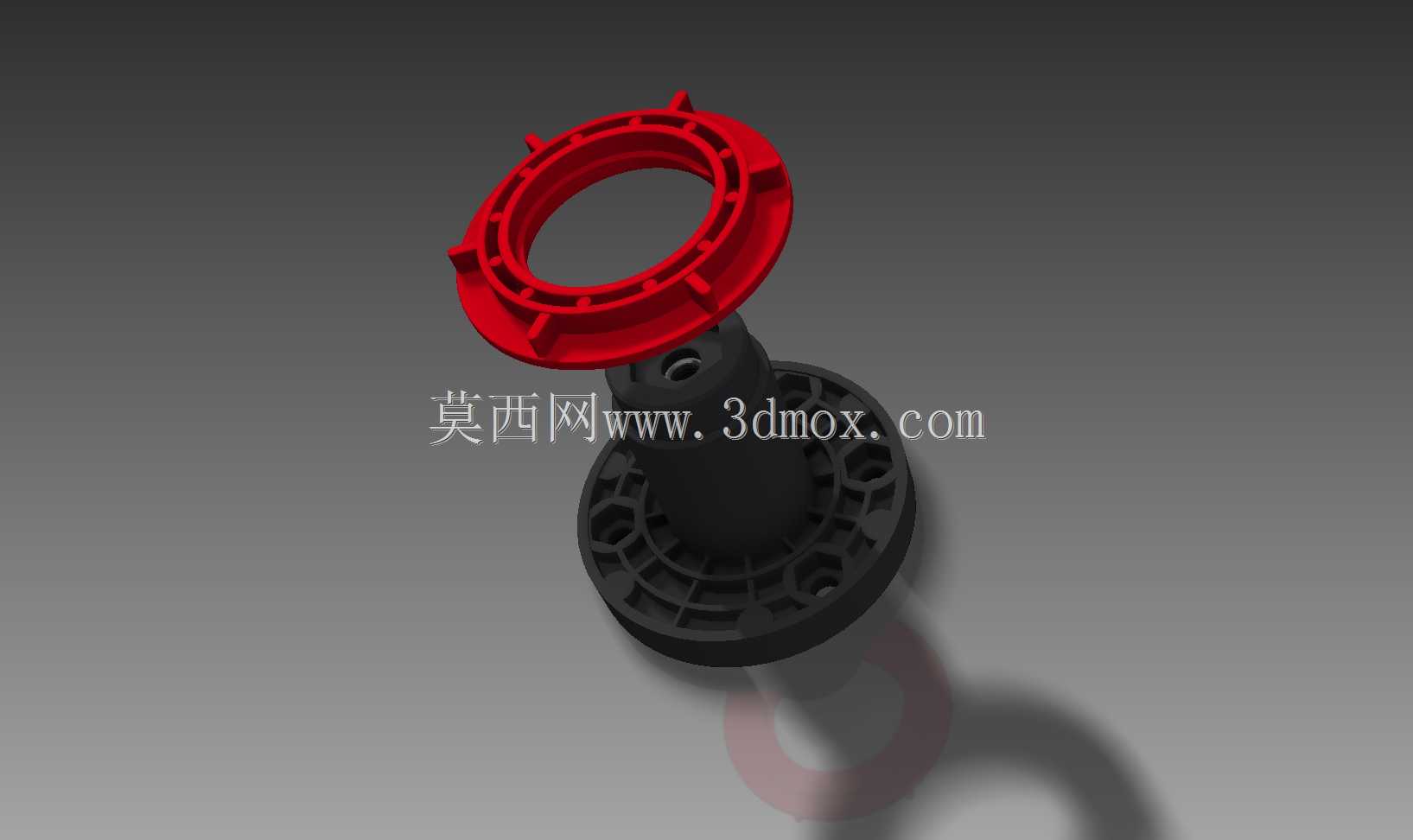

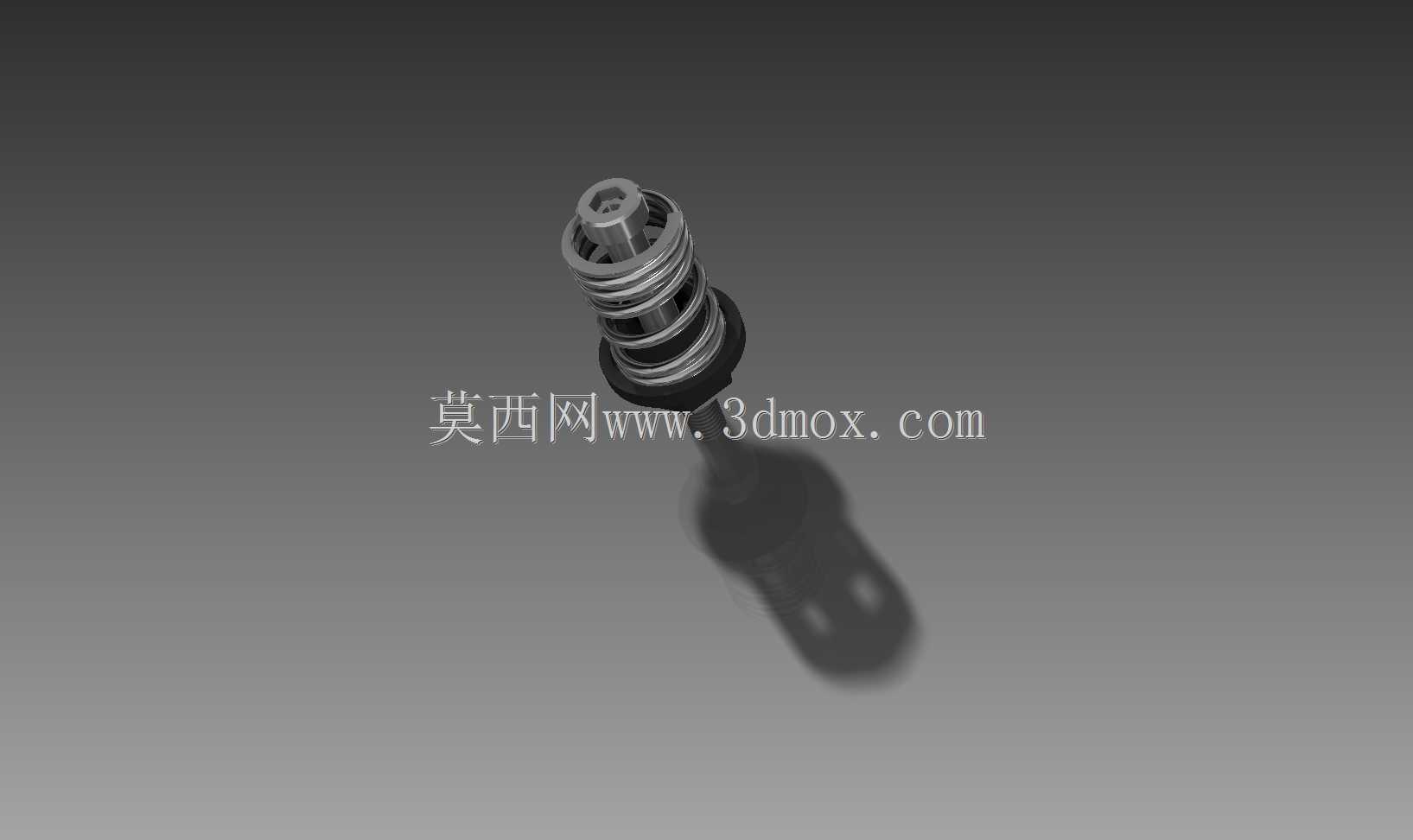

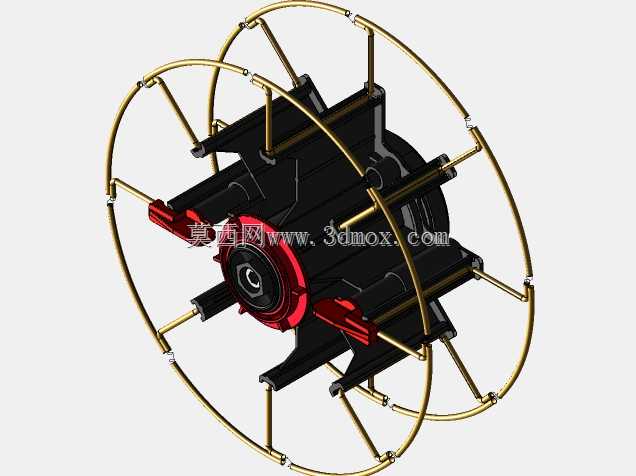

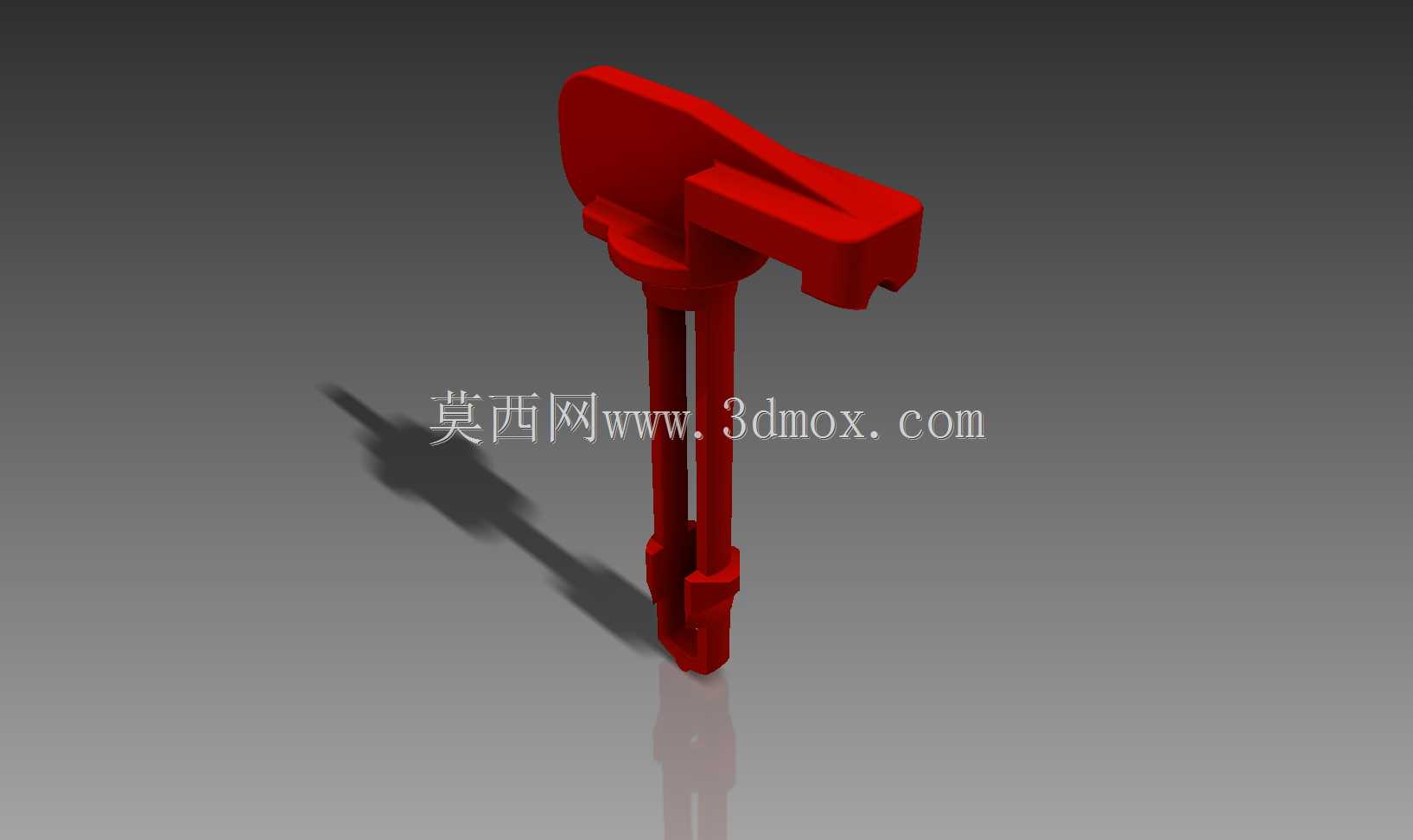

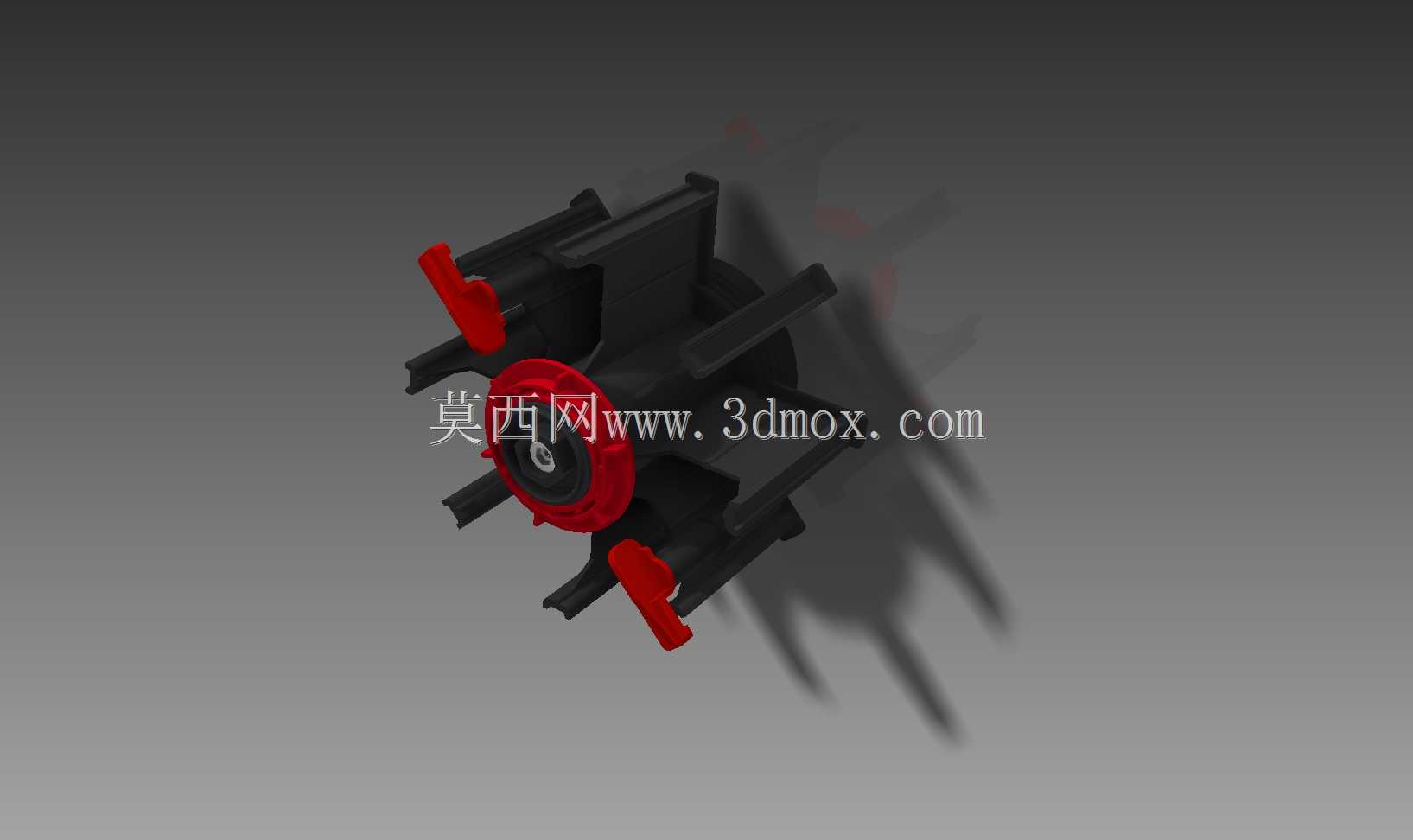

　　这款适配组件主要应用于线材收卷工序的工位配套，常见于焊丝、线缆、纤维丝等卷装物料的装夹固定场景，在自动绕线设备、线材包装工位、手持送丝机具上都能见到同结构部件的应用，核心作用是实现不同规格线轴与设备输出轴的快速对接，保证卷绕过程中线轴的同轴度与转动稳定性，避免高速转动时出现偏摆、跳轴的问题。从结构设计来看，主体采用多辐条支撑的笼式框架，周向均匀分布的竖向支撑筋既可以减轻整体重量，又能对线轴内圈形成均匀的径向支撑，避免薄壁线轴受挤压出现变形；顶部对称布置的红色扳扣是快锁结构，扳动时可带动内部的卡紧块径向伸缩，无需额外工具就能完成线轴的装夹与拆卸，适配工位上频繁更换线轴的操作需求，减少停机换料的辅助时间。

　　设计时优先考虑了安装边界的兼容性，主体的中心定位孔做了阶梯式公差匹配，可适配对应直径范围的设备输出轴，安装时只需将组件套入输出轴到位，扳动锁扣即可完成轴向与径向的双重固定，不需要额外加工定位销孔或者加装紧定螺钉，降低了对设备安装位的加工要求。周向支撑筋的外圆尺寸匹配常用标准线轴的内圈直径，支撑筋的轴向长度覆盖常规线轴的宽度范围，装夹后线轴端面与支撑筋的定位台阶贴合，能保证卷绕过程中线材的排列整齐度，不会出现轴向窜动导致的排线错乱问题。两个红色扳扣做了加大的受力接触面，操作人员戴劳保手套也能轻松施力，扳动到位后有明显的到位反馈，避免出现假锁导致的转动脱落风险；扳扣与主体的连接转轴做了耐磨结构设计，反复扳动也不会出现松旷，

　　适配工业场景下高频次的操作需求。主体的黑色部分采用耐磨工程塑料材质，兼顾结构强度与自润滑特性，与线轴内圈接触时不会刮伤线轴内壁，长期使用磨损量极小；红色扳扣部分采用韧性更好的工程塑料，抗冲击性能强，即使受到意外磕碰也不容易出现断裂。在实际工况中，这类适配组件经常需要配合不同转速的卷绕轴使用，设计时做了动平衡校核，周向的支撑筋与扳扣都做了对称布置，高速转动时不会产生额外的振动，能适配最高每分钟数百转的卷绕转速，不会因为组件本身的不平衡量导致设备出现抖动，影响线材卷绕的紧密度与排列精度。
