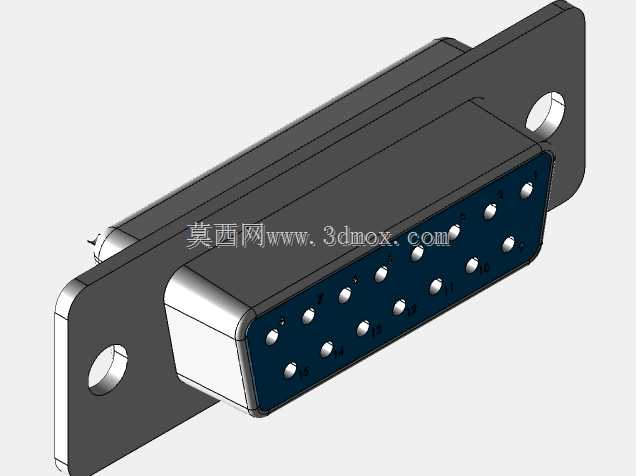

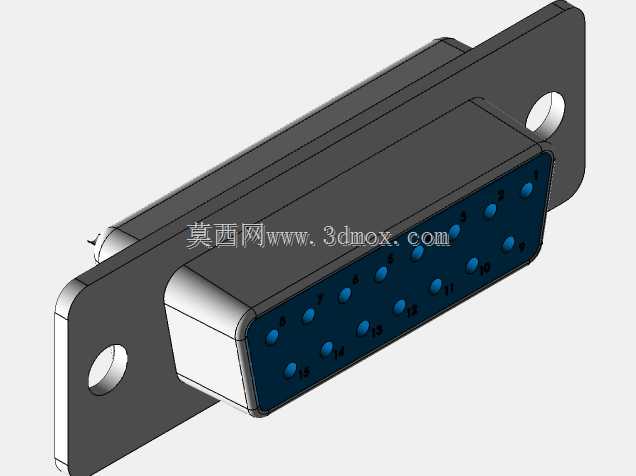

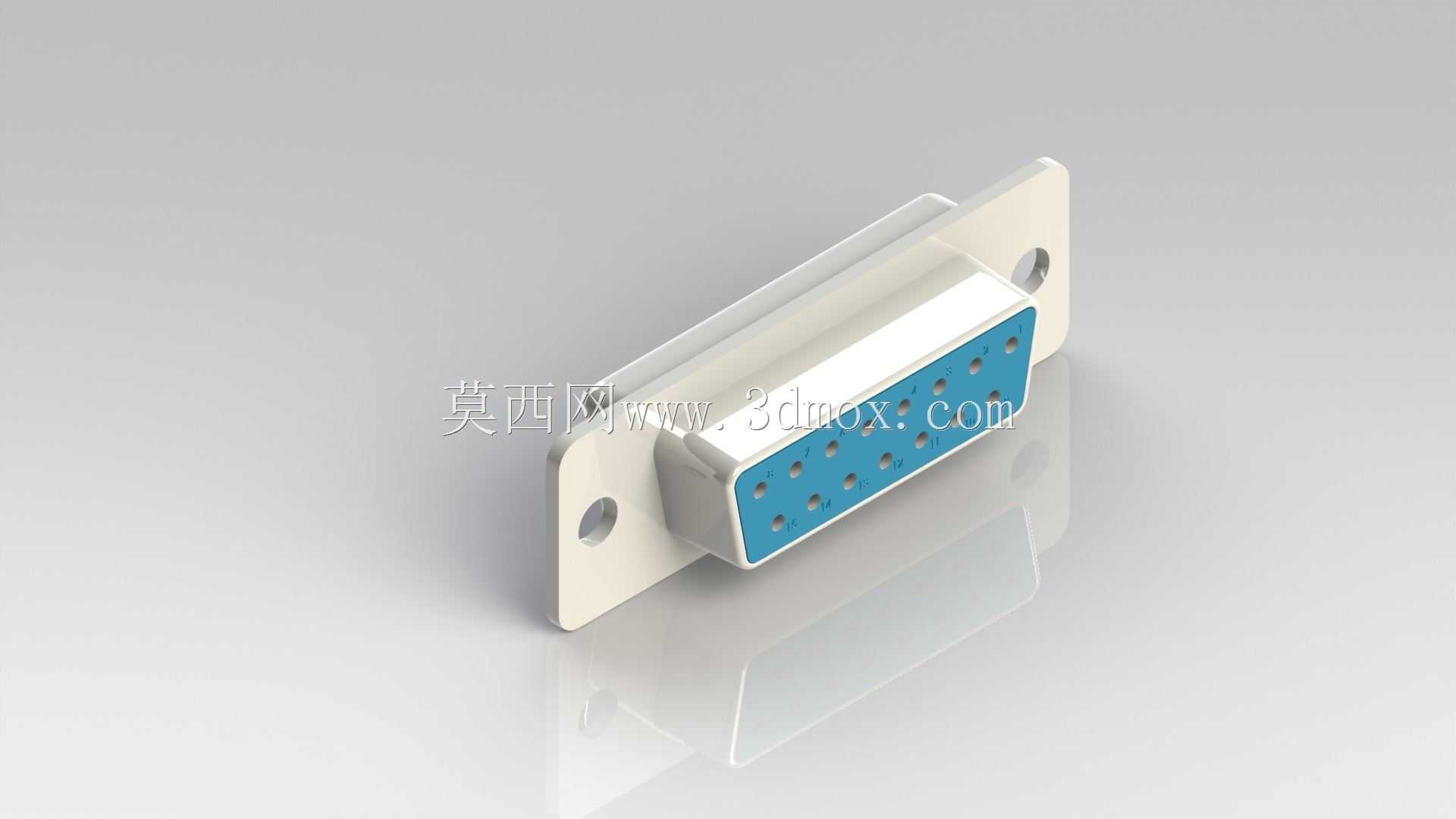

工业级DB15孔型信号连接母座结构设计

这款DB15孔型连接母座是工业电子信号传输领域应用极为广泛的接插组件，常见于工业控制机柜、老旧工控设备串口通讯链路、测试仪器信号转接、音视频矩阵信号接驳、数控设备外设连接等场景，承担多通路低频信号的稳定对接传输作用，能够在设备内部板卡与外部线缆之间建立可靠的可拆卸连接，既方便设备组装阶段的布线作业，也便于后期运维过程中的部件更换与故障排查。从功能特性来看，该母座采用15孔位排布的接触端子设计，可同时传输多路数字信号或模拟信号，端子接触区域采用镀金工艺处理，能够有效降低接触电阻，减少长期使用后的氧化损耗，保障信号传输的稳定性，避免出现信号丢包、接触不良引发的设备通讯故障；母座外围的金属屏蔽壳体能够隔绝外部电磁干扰，在工业现场复杂的电磁环境下，依然可以保障信号传输的纯净度，适配工业场景下的严苛使用需求。在设计思路上，这款母座采用标准D-sub接口的防呆结构设计，接口端的D型金属外壳能够从结构上杜绝反插、错插的问题，操作人员无需额外对位标识即可快速完成插接动作，降低组装与接线过程中的失误率；两侧带安装孔的固定法兰采用与壳体一体化的金属冲压结构，既可以通过螺丝将母座牢牢固定在设备面板或PCB安装支架上，也能在插接公头时提供足够的结构支撑，避免长期插拔导致的母座松动、引脚脱焊问题。从外形尺寸与安装边界来看，该母座完全遵循行业通用的DB15接口尺寸规范，法兰安装孔的中心距、接口插接端的伸出长度、引脚排布的间距均符合通用安装标准，能够直接适配市面上常规的DB15公头连接线、面板安装开孔尺寸以及PCB板封装规格，无需额外修改安装结构即可直接替换同规格的老旧母座；母座整体结构紧凑，安装后在设备内部占用的纵深空间较小，能够适配内部布线空间紧凑的小型工控设备、便携测试仪器的安装需求，安装时仅需在面板开出对应尺寸的D型开孔，从外侧将母座插入后用两颗M2.5规格的螺丝锁紧即可完成固定，安装流程简便，固定结构可靠，能够承受至少上千次的插拔循环而不出现结构松动或接触失效的问题。
