可调孔径机械光圈夹持机构

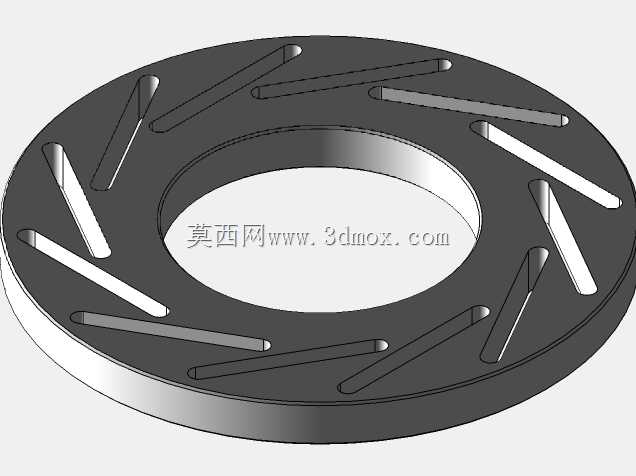

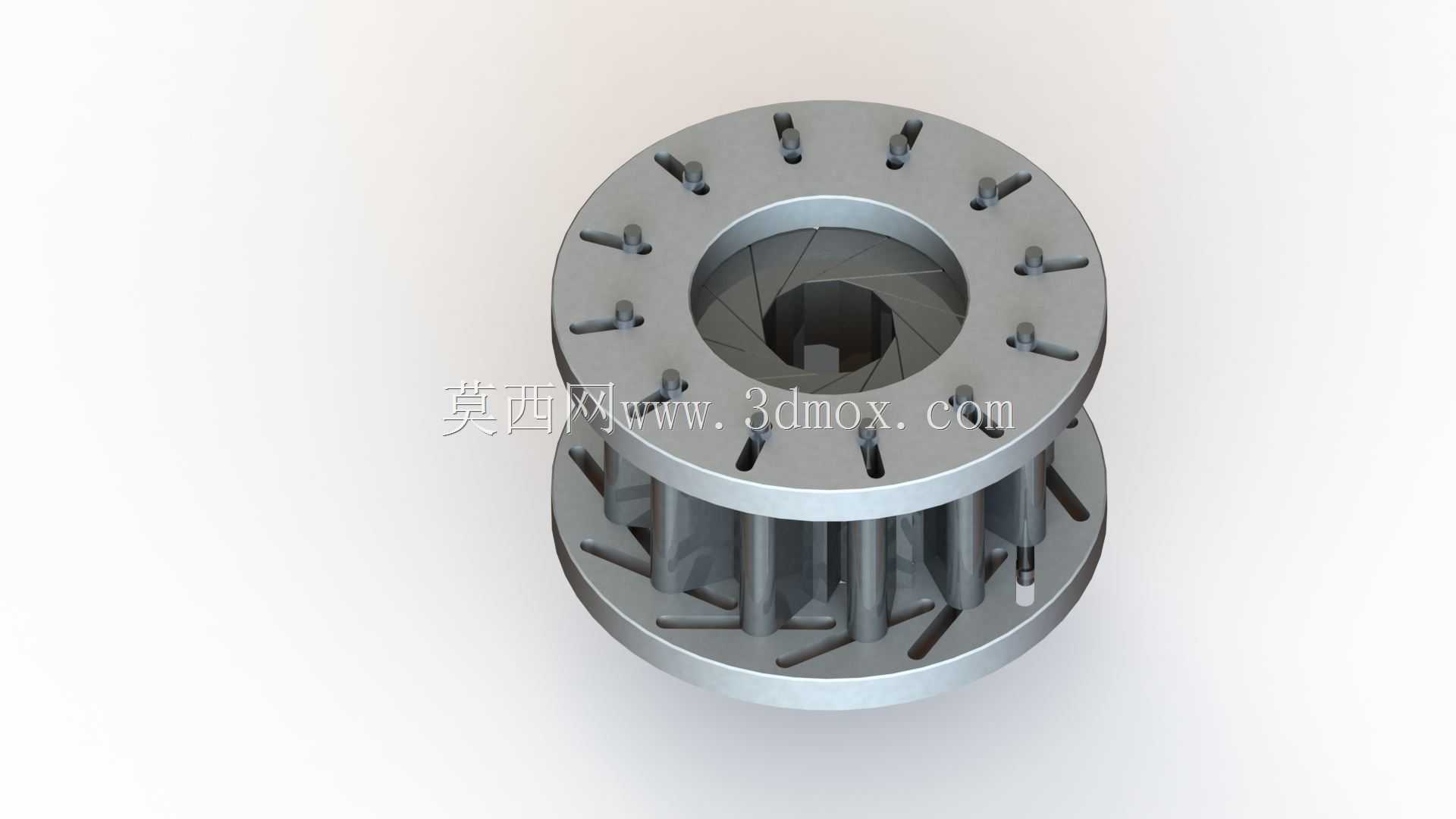

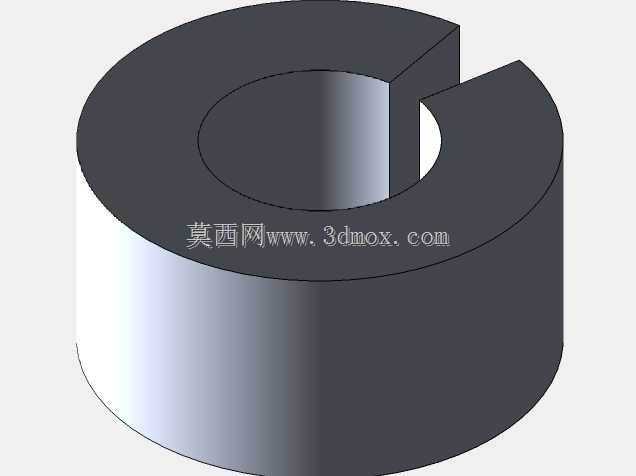

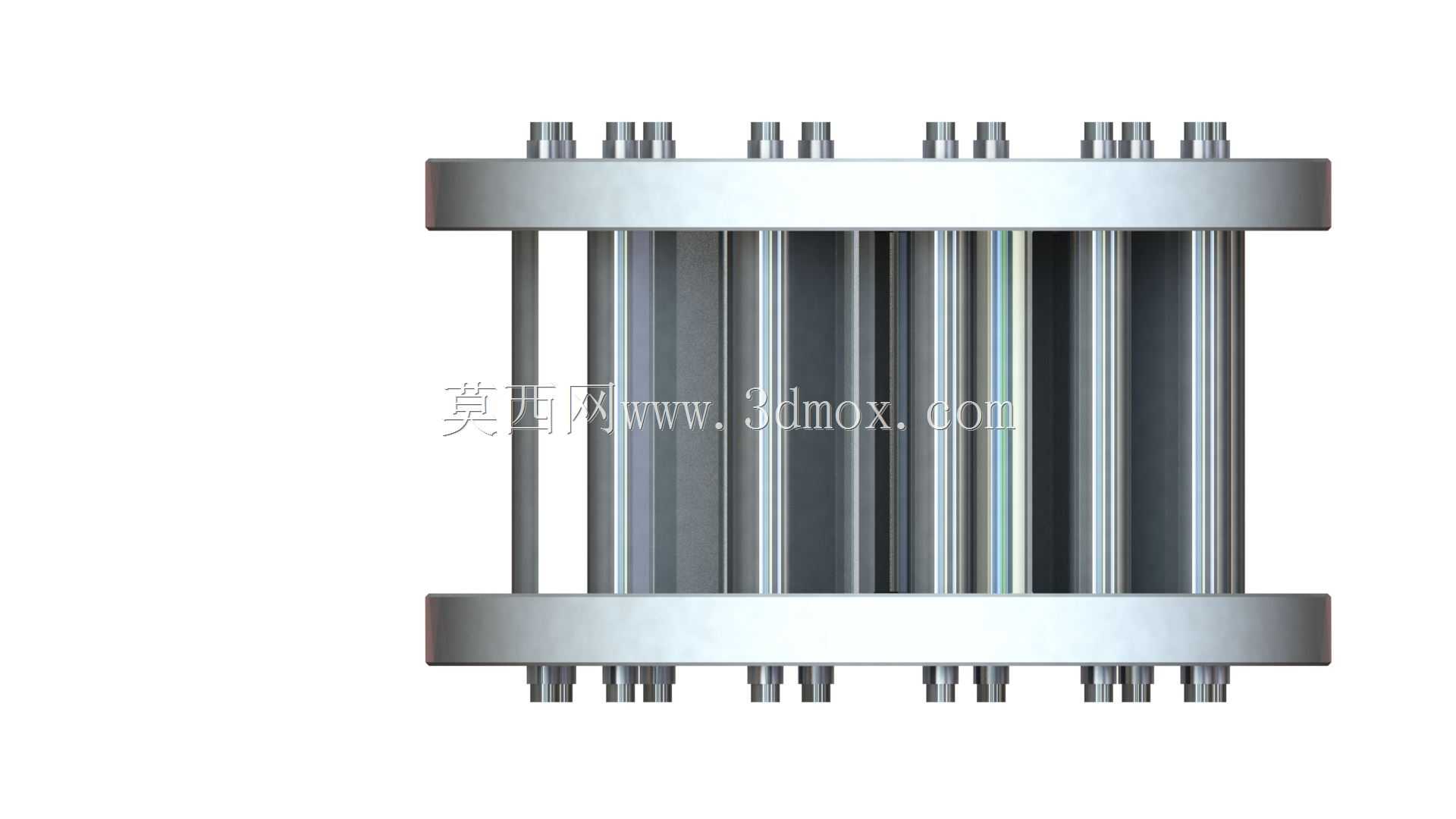

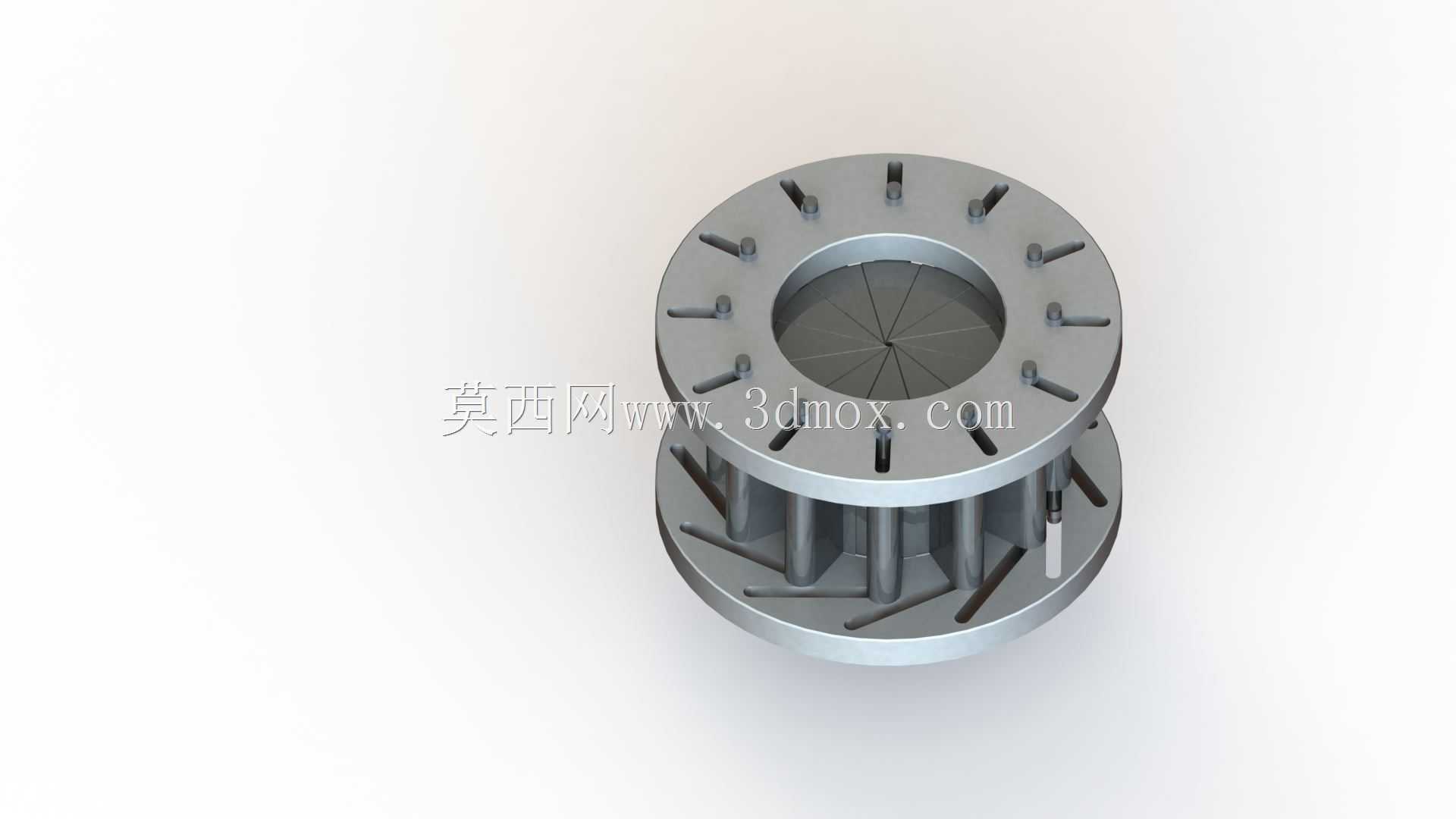

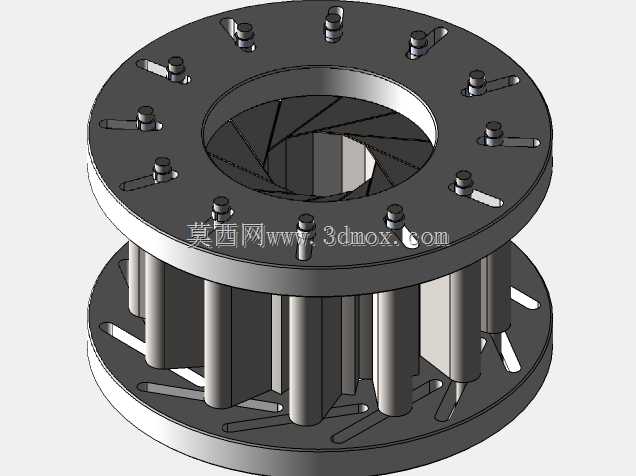

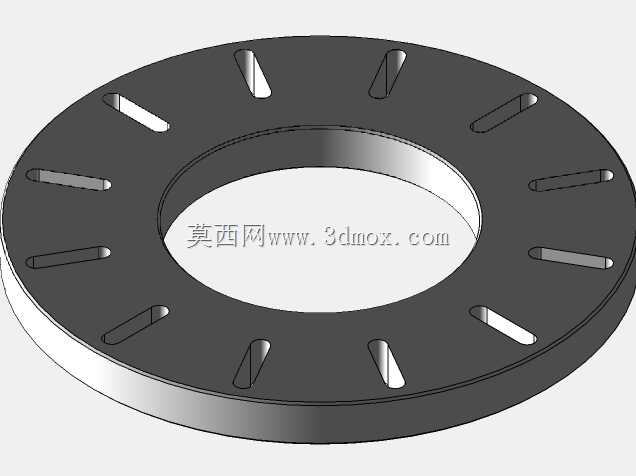

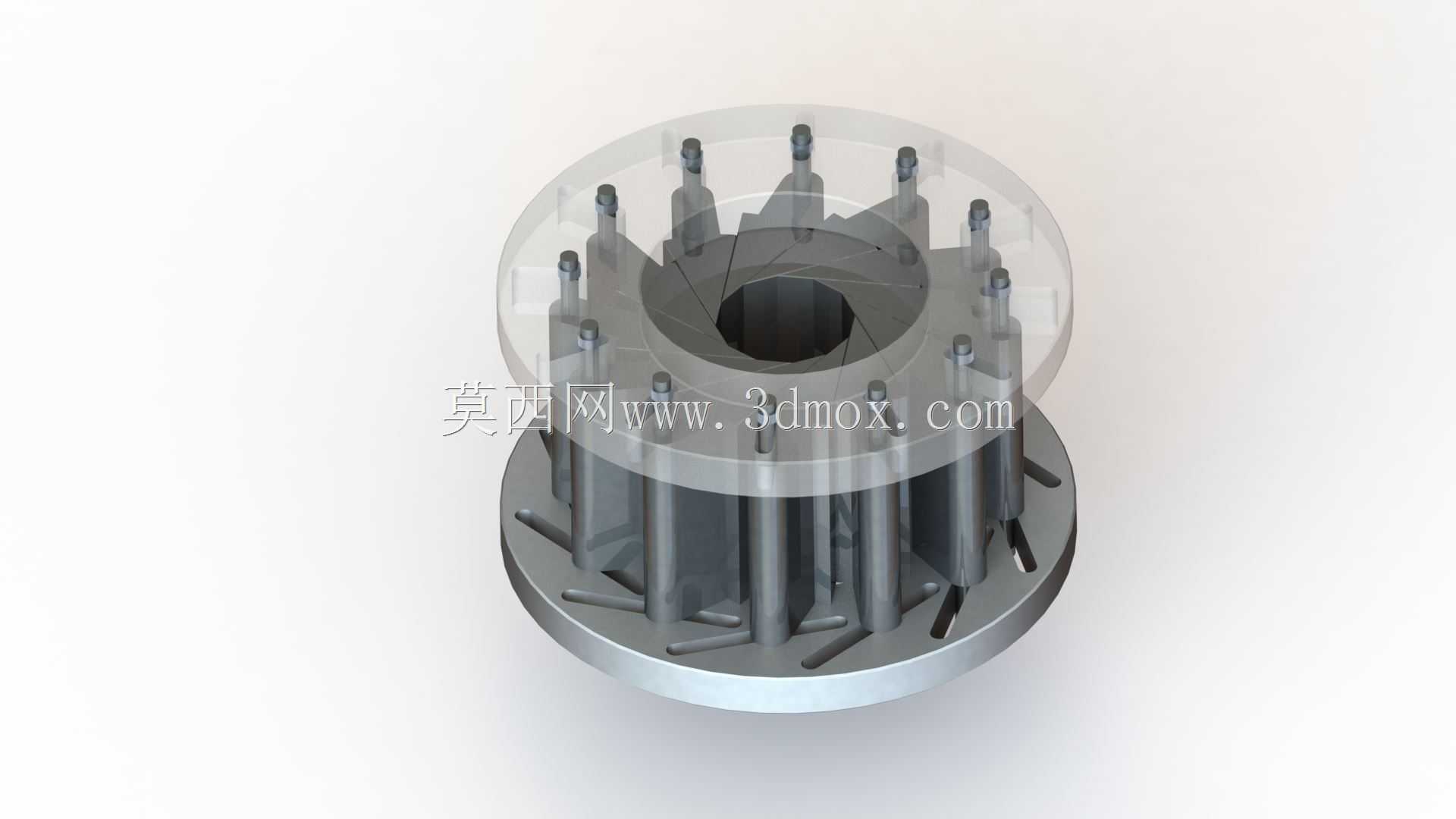

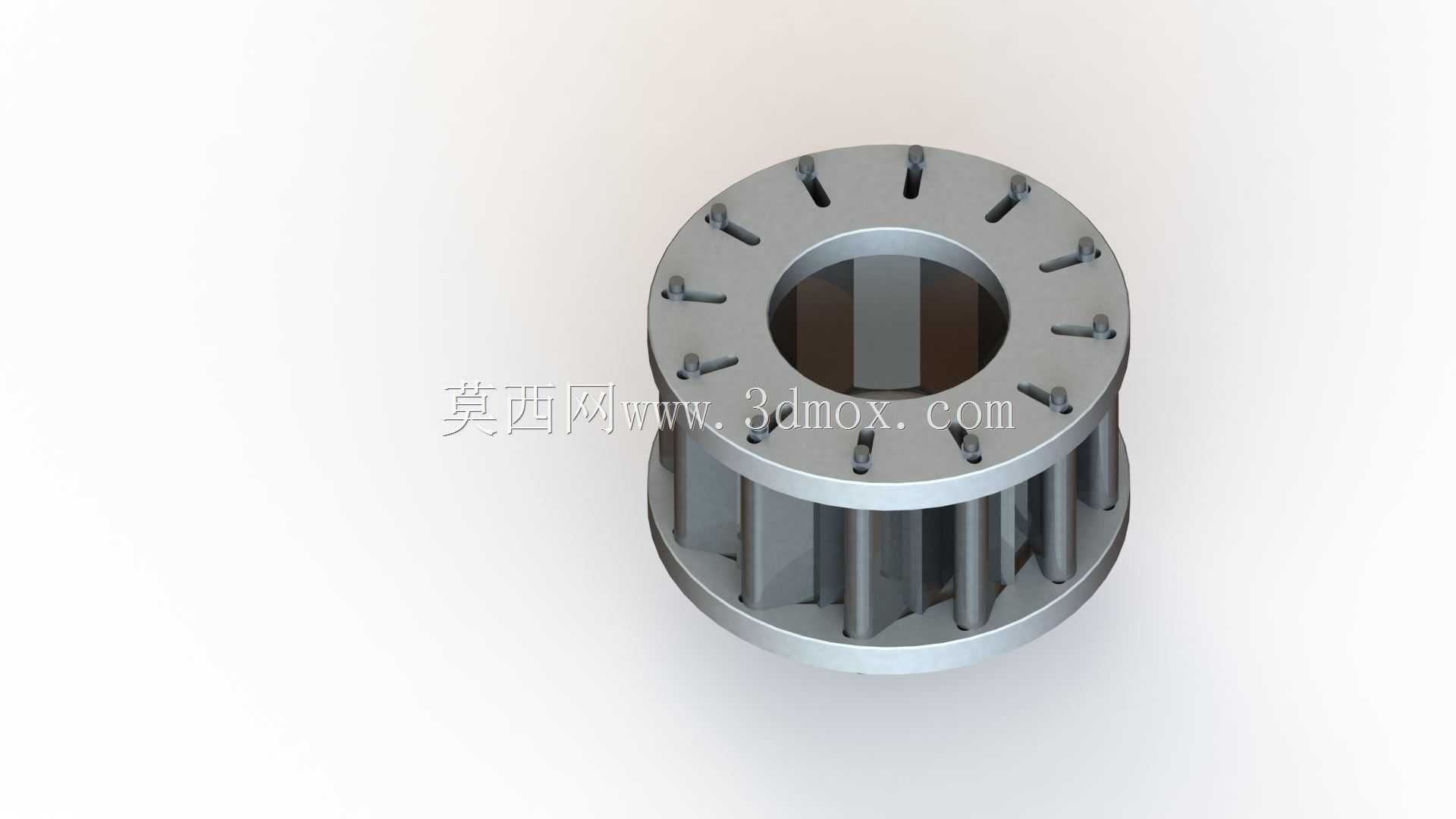

这款可调孔径机械光圈机构，最初的设计定位是面向精密电火花加工场景，用于夹持直径0.1毫米的微细电火花电极，解决微细电极装夹时易偏移、同轴度难保证的行业痛点，其结构经过优化调整后，也可拓展应用到光学光路调节、精密工件定位、微小轴类零件装夹、实验测试工装搭建等多个需要连续可变孔径定心夹持的场景中。从功能特性来看，该机构采用多叶片同步收拢扩张的经典光圈结构原理，通过旋转外圈驱动环，即可带动周向均匀排布的多片金属叶片同步滑动，实现中心孔径在0.05毫米到25毫米范围内的连续无级调节，调节过程中中心孔始终保持正圆形态，同轴度偏差控制在极小范围内，能够保证被夹持工件的中心定位精度，避免装夹偏心带来的加工或测试误差。叶片与驱动环之间采用精密滑动配合结构，每片叶片都通过定位销与底座、驱动环形成稳定的运动约束，调节时阻尼均匀，无卡顿、无窜动，孔径调整到目标尺寸后可通过配套的锁紧结构实现位置锁定，锁定后叶片不会因为加工振动、外力触碰发生移位，能够持续保持稳定的夹持力与孔径精度。从设计思路层面，该机构采用分层堆叠的模块化结构，从上到下依次为透明防护端盖、叶片组、驱动环、安装底座，所有零件都采用回转对称布局，既保证了运动的同步性，也降低了加工与装配的难度；叶片采用高硬度耐磨金属材质，边缘做了精密倒角处理，既避免刮伤被夹持工件表面，也能在长期反复调节过程中减少磨损，延长机构的使用寿命；外围的柱状结构既作为驱动环的握持操作位，也为内部叶片运动提供了足够的防护空间，避免外界碎屑、灰尘进入运动副造成卡滞。从外形尺寸与安装边界来看，该机构整体为圆柱形态，最大外径适配常规小型工装的安装尺寸，底座预留了标准的安装定位孔位，可以直接固定在机床工作台、光学平台或者专用工装上，不需要额外制作转接件；中心通孔贯穿整个机构，既可以穿装长轴类工件、电极，也可以满足光路通光、流体穿过等特殊使用需求，整体结构紧凑，占用安装空间小，能够适配各类空间受限的精密设备装夹需求。在实际使用过程中，操作人员只需要转动外圈的驱动部分，就可以快速调整中心孔径大小，适配不同直径的被夹持物件，相比传统的三爪卡盘、弹簧夹头等夹持工装，这款光圈机构的孔径调节范围更大，调节过程更连续，不需要更换不同规格的夹头，能够大幅降低小批量多规格零件加工时的工装更换时间，提升精密加工与测试环节的作业效率，尤其适合需要频繁更换不同直径工件、对中心定位精度有较高要求的作业场景。
