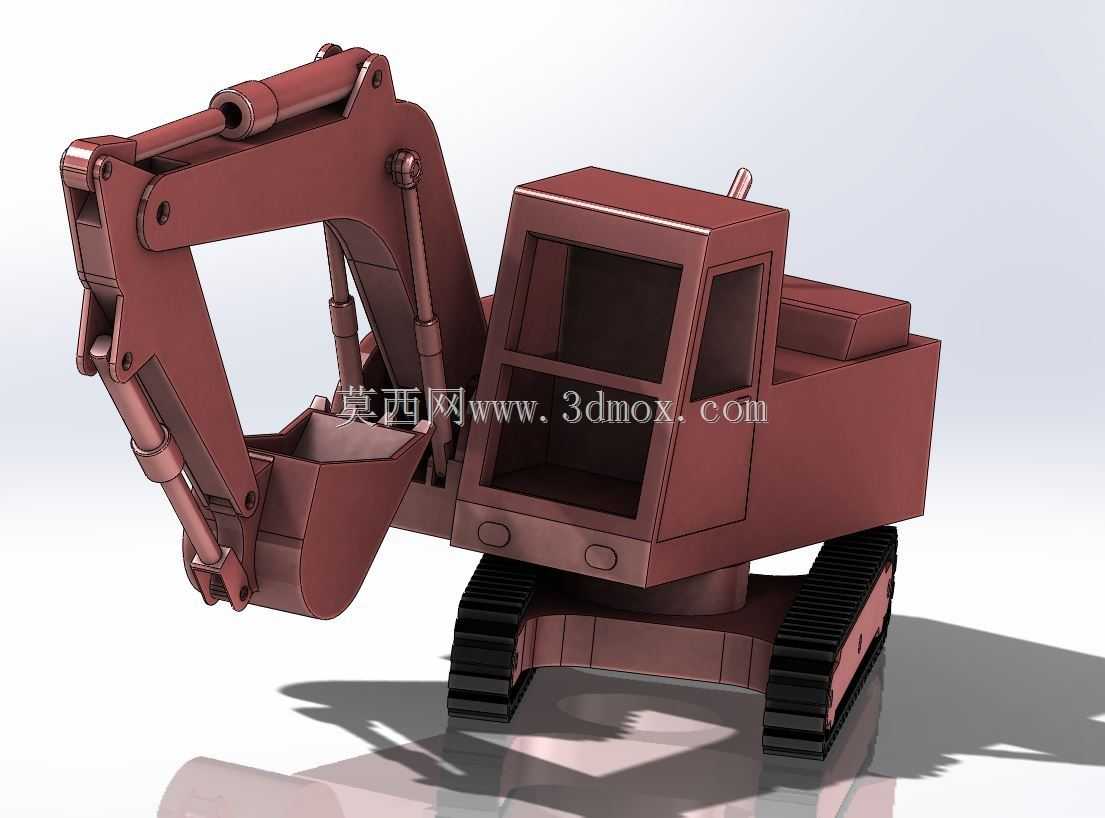

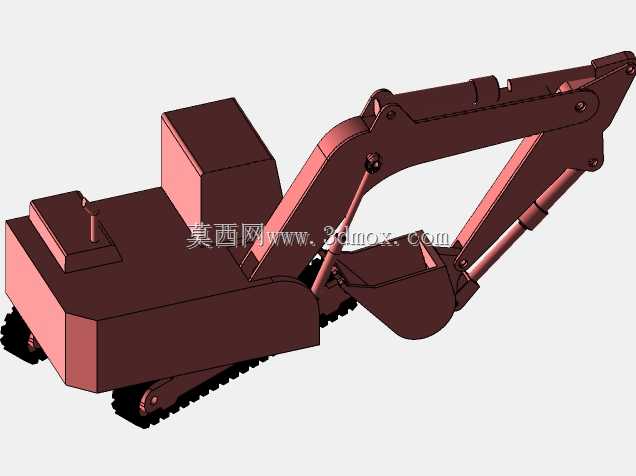

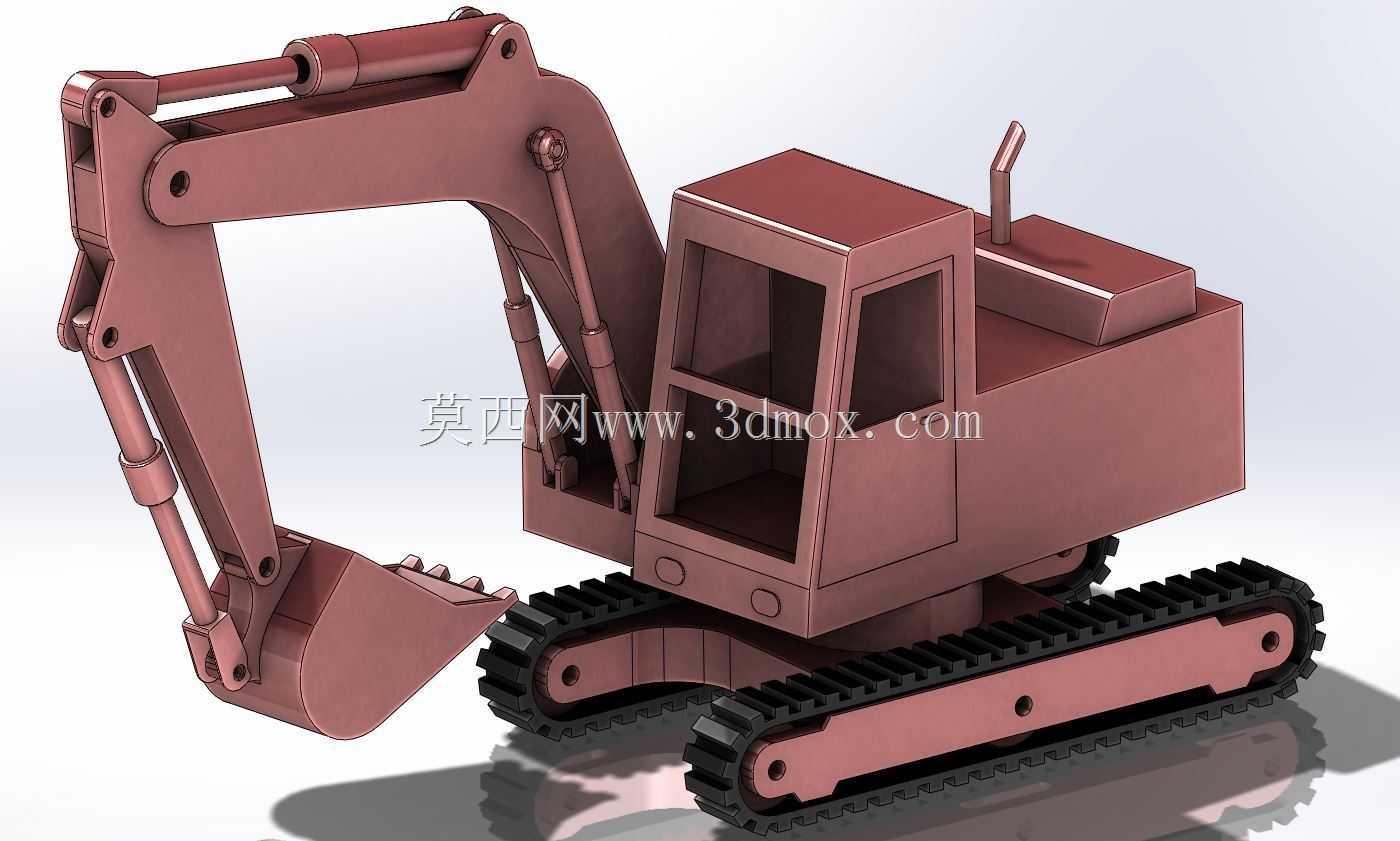

红铜质感履带式小型挖掘机结构设计

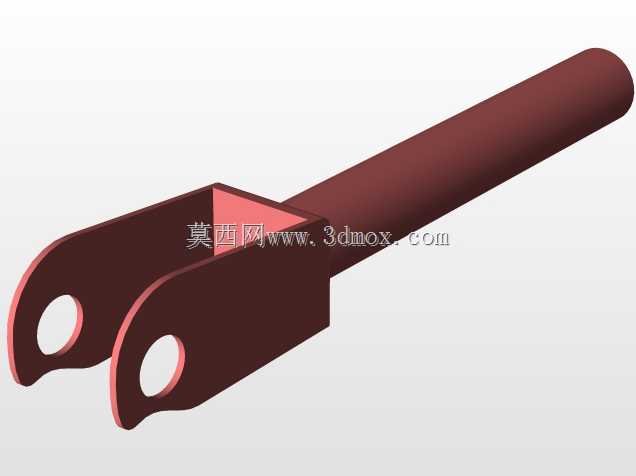

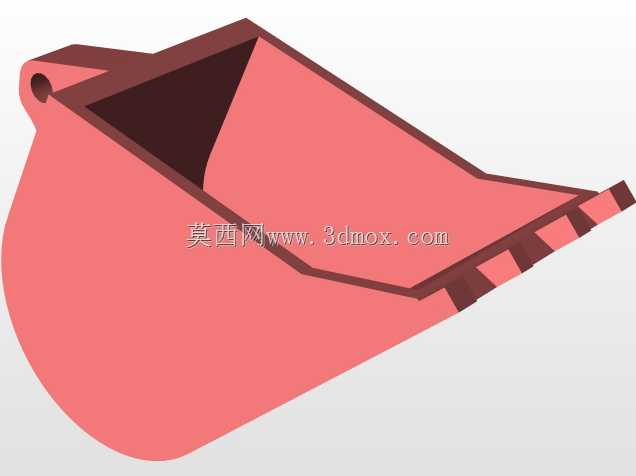

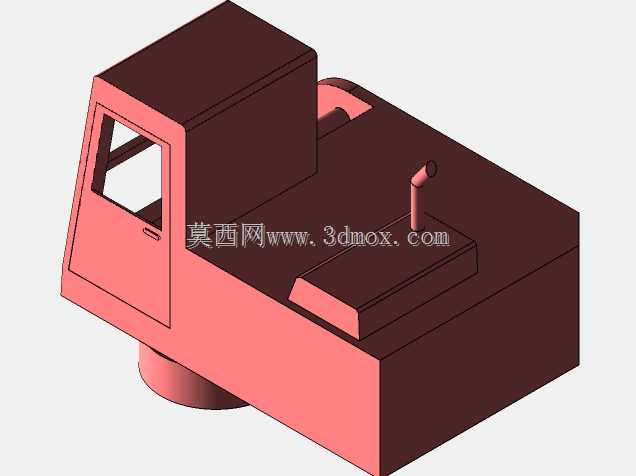

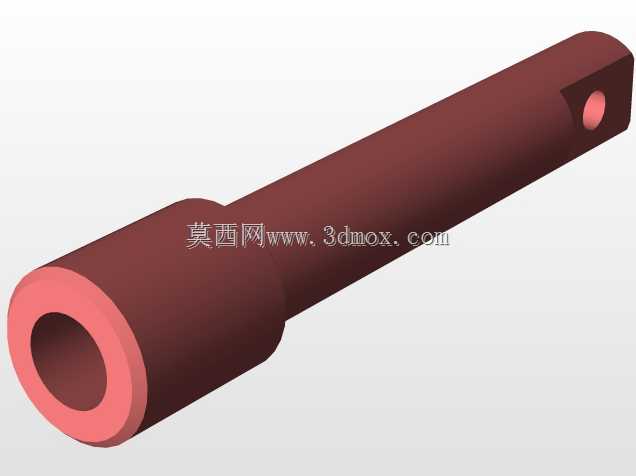

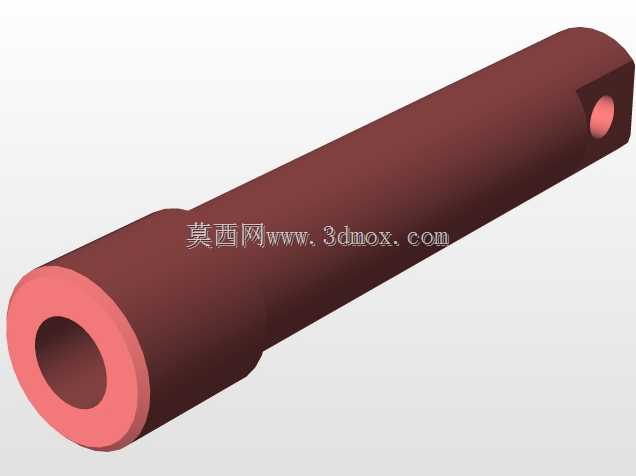

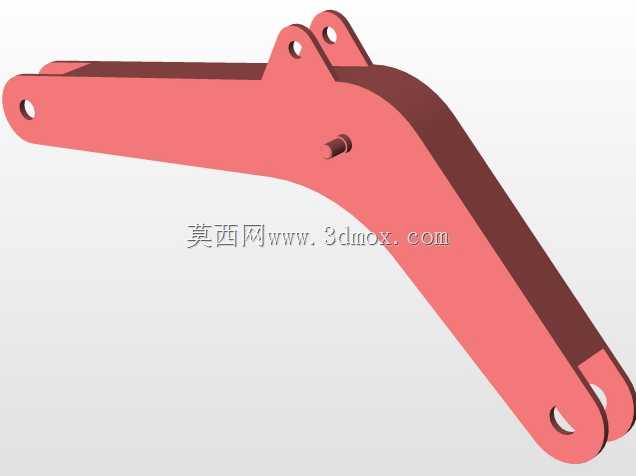

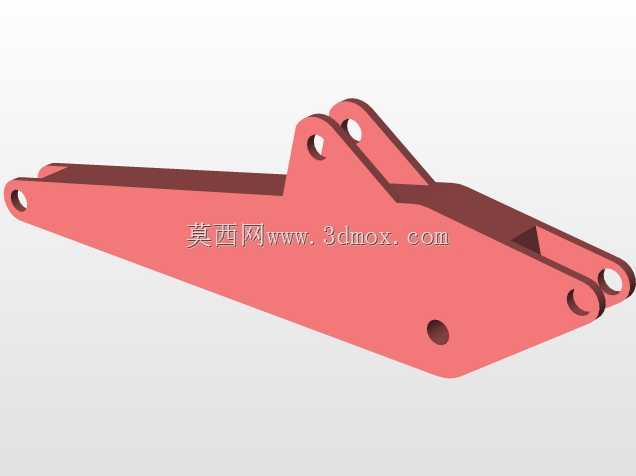

这款履带式小型挖掘设备的三维结构设计，主要面向狭小场地的土方作业、园林绿化施工、小型基建修整、农用水利清淤等应用场景，相较于大型挖掘设备，其紧凑的结构尺寸能够在狭窄巷道、庭院改造、山地零散作业等大型设备无法进入的区域灵活开展作业，适配小规模施工的灵活转场与精细化操作需求。从实际用途来看，该设备可完成浅层土方开挖、沟槽修整、物料堆垛转运、小型场地平整、园林苗木种植挖坑等作业，动臂、斗杆与铲斗组成的工作装置可通过铰接结构实现多维度角度调整，配合上部车体的回转结构，能够覆盖作业半径内的大范围施工区域，无需频繁移动整机位置即可完成多方位作业，有效提升狭小空间内的作业效率。在功能特性设计上，该设备采用履带式行走结构，履带板的接地面积更大，能够在松软泥泞、凹凸不平的非硬化路面提供足够的抓地力与接地比压，避免作业过程中出现陷车、侧滑等问题，行走机构的承重轮与导向轮布局经过优化，可适配碎石、泥土、轻度坡度等复杂非铺装路面的通行需求。工作装置采用铰接式多连杆结构，动臂与机身的铰接点位置经过重心匹配设计，在铲斗满载举升过程中能够保持整机重心稳定，避免前倾失稳；斗杆与动臂、铲斗的铰接处预留了液压油缸的安装空间，可通过液压驱动实现各关节的顺畅动作，铲斗的斗齿角度与弧度经过优化，在挖掘黏土、沙土、松散碎石等介质时能够获得更好的切入角度，降低挖掘阻力，同时提升铲斗的满斗率。上部操作舱采用方正的封闭式结构设计，预留了操作机构的安装空间与驾驶人员的操作活动边界，舱体侧面的开窗设计可保障作业过程中的视野覆盖，让操作人员能够清晰观察铲斗作业位置与周边场地情况；机身后部的动力舱布局紧凑，在预留动力单元、液压系统安装空间的同时，平衡了前部工作装置的重量，进一步提升整机作业的稳定性。从设计思路来看，该模型采用模块化的结构拆分设计，将行走机构、回转平台、工作装置、操作舱、动力舱作为独立模块进行结构设计，各模块之间的连接边界清晰，既便于生产过程中的分部件加工与装配，也便于后续使用过程中的部件维护与更换。外形尺寸方面，该小型挖掘机的整体宽度控制在窄体设备范畴，能够满足乡村窄路、庭院大门等狭小通道的通行要求，作业半径与挖掘深度适配小型工程的作业需求，不会出现性能冗余带来的成本浪费；各部件的安装边界经过精准匹配，履带与上部车体的间隙、动臂举升的极限位置、回转平台的旋转半径都经过干涉校验，确保各机构动作过程中不会出现部件碰撞，同时最大化压缩整机的无效空间，让设备在紧凑尺寸下实现最优的作业覆盖范围。
