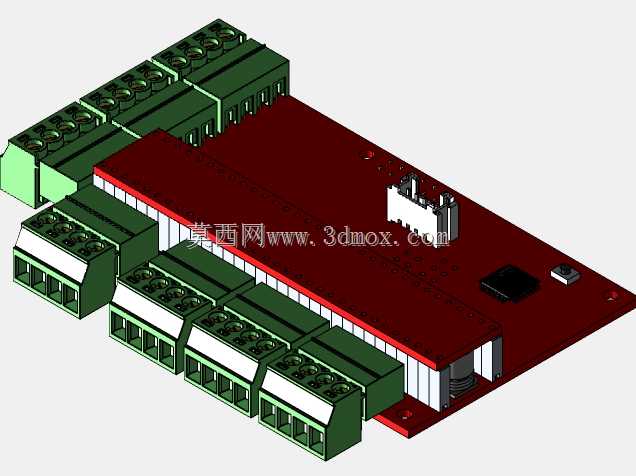

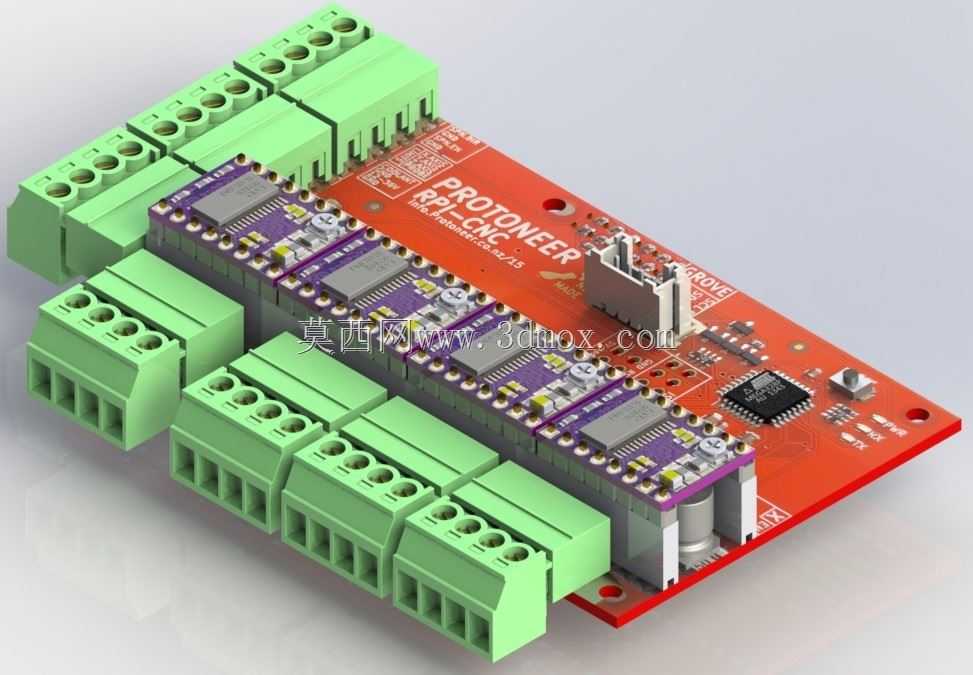

树莓派CNC运动控制扩展板结构设计

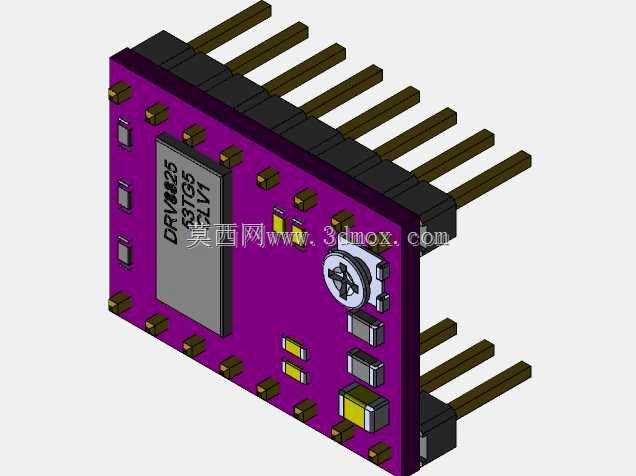

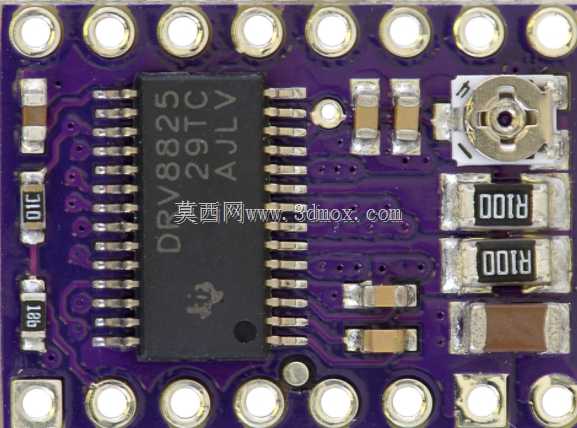

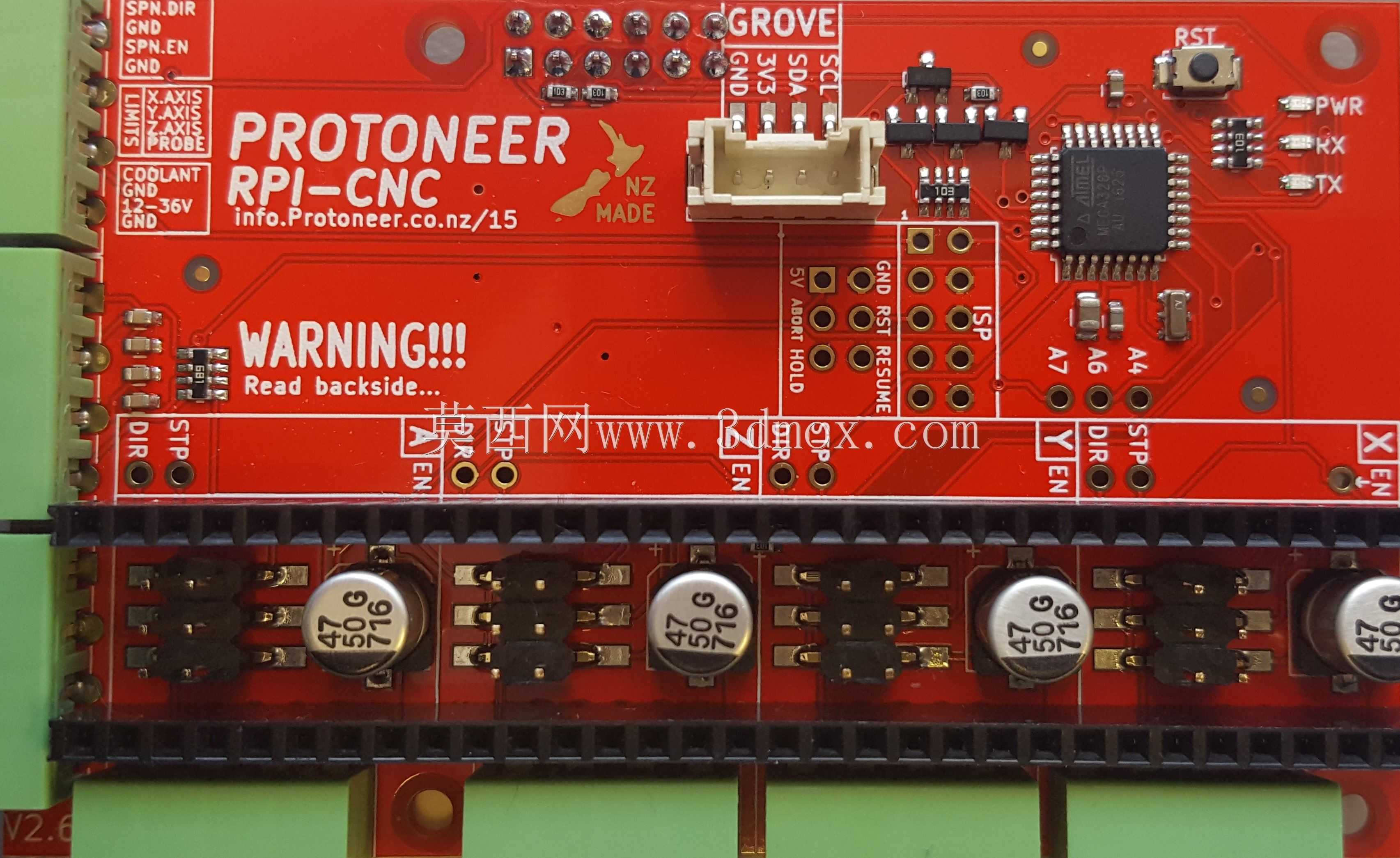

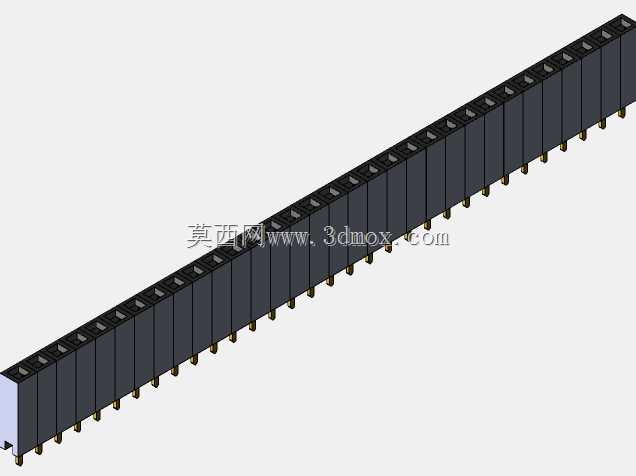

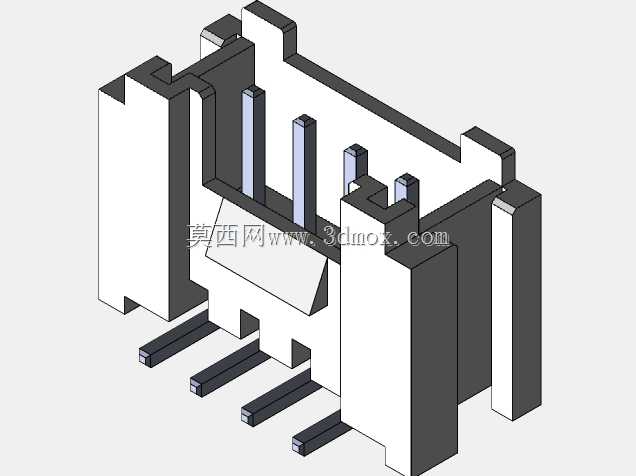

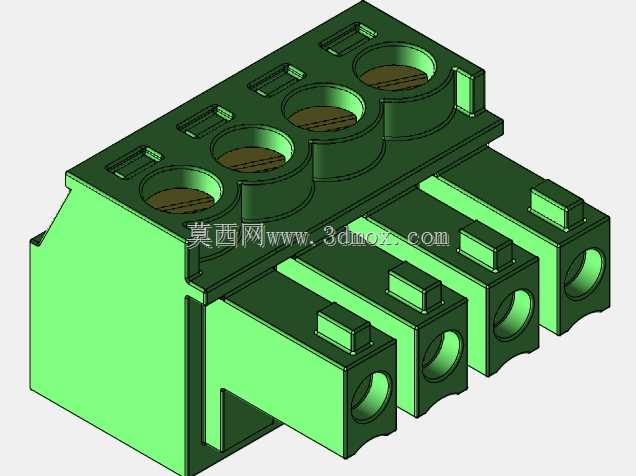

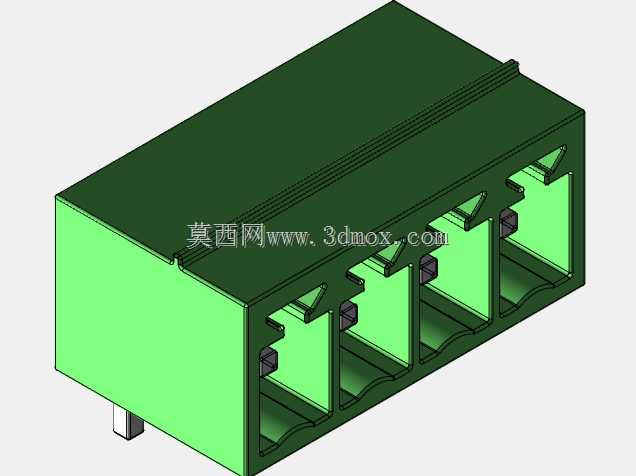

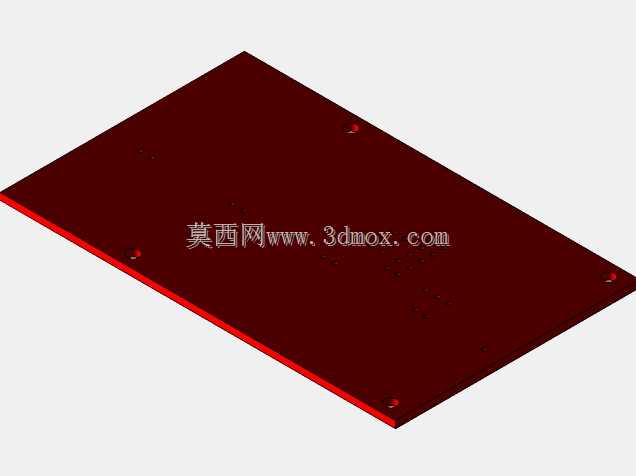

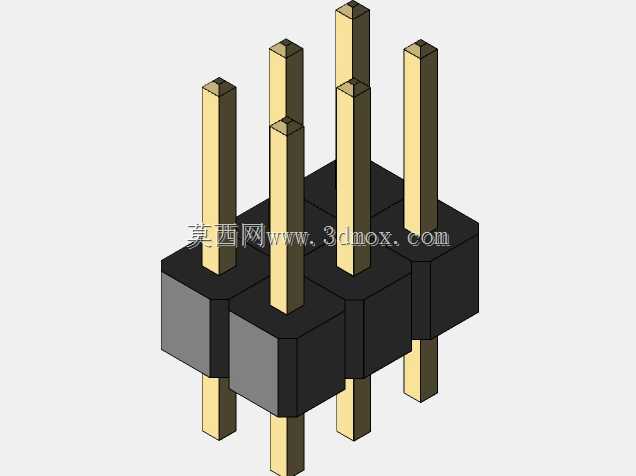

这款扩展板是专为小型数控加工场景打造的树莓派配套控制硬件，可直接搭载在树莓派主板上，为桌面级数控雕刻、小型激光切割、桌面3D打印等轻量化数控设备提供核心运动控制能力，适配个人创客工坊、小型加工门店的小批量零件加工、创意作品制作需求，也可用于数控技术教学场景中的开源控制方案演示。在实际使用中，该控制板可同时对接四路步进驱动模块，输出精准的脉冲方向信号，实现X/Y/Z/A多轴联动控制，支持步进电机的细分参数配置，可根据不同加工场景的精度需求调整驱动输出，兼顾低速大扭矩输出与高速运动平稳性，板载的接线端子采用直插式锁紧结构，可直接对接步进电机、限位开关、主轴控制线路，无需额外焊接转接，大幅降低设备组装的接线难度。设计上采用层叠式安装思路，整体板型完全匹配树莓派的安装孔位与排针接口，可直接插装在树莓派GPIO排针上，无需额外连接线束，整体安装后厚度控制在合理范围内，可适配常规的数控设备电控箱安装空间，四周预留的固定孔位可配合铜柱实现整体结构固定，避免设备运行过程中震动导致的接触不良。板上的驱动模块安装位采用标准化设计，可兼容常规的步进驱动模块安装尺寸，用户可根据需求更换不同电流等级的驱动模块，适配不同规格的步进电机，接线端子按照功能分区排布，电源接口、电机接口、信号接口分区明确，接线时可快速区分对应线路，避免错接导致的硬件损坏。板载的通讯接口可直接对接树莓派的硬件串口，实现控制指令的低延迟传输，配合开源控制固件可实现G代码解析、运动插补、转速控制等全功能数控操作，整体电路设计预留了足够的散热空间，驱动模块与主控芯片区域无遮挡，长时间连续运行时可保证散热效率，避免过热导致的运行不稳定。安装边界上，整体板长与树莓派主板尺寸保持一致，宽度方向预留接线端子的操作空间，接线后不会超出常规电控箱的安装槽位，所有外接接口均布置在板卡外侧，安装完成后所有接线操作均可在板卡边缘完成，无需拆卸板卡即可完成线路调整。
