双轴直线传动XY运动滑台模组结构

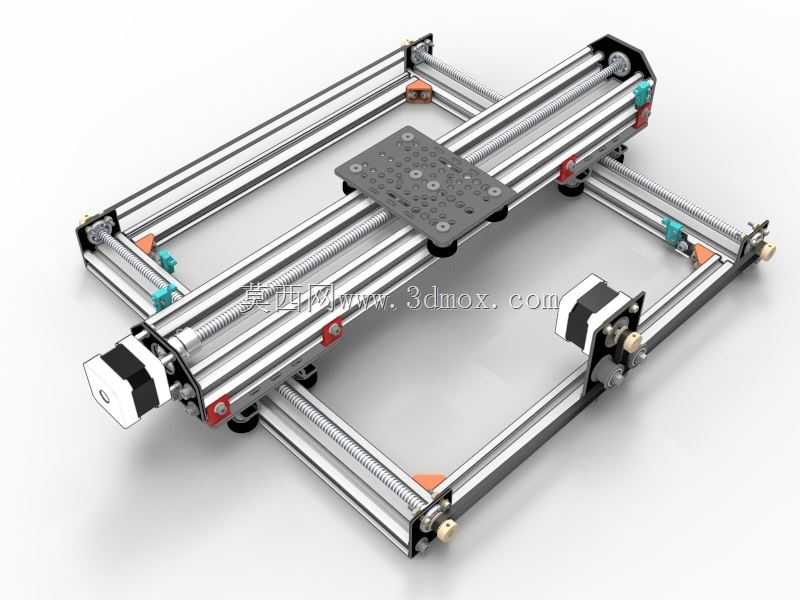

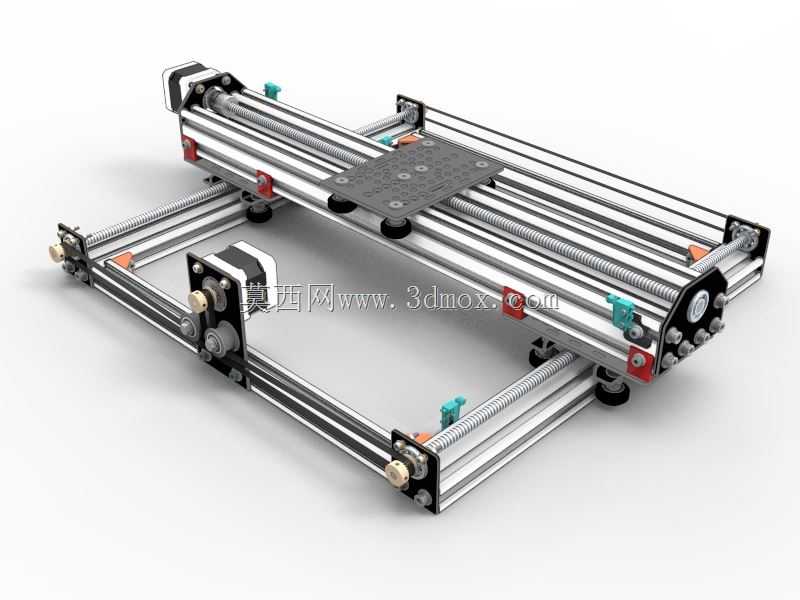

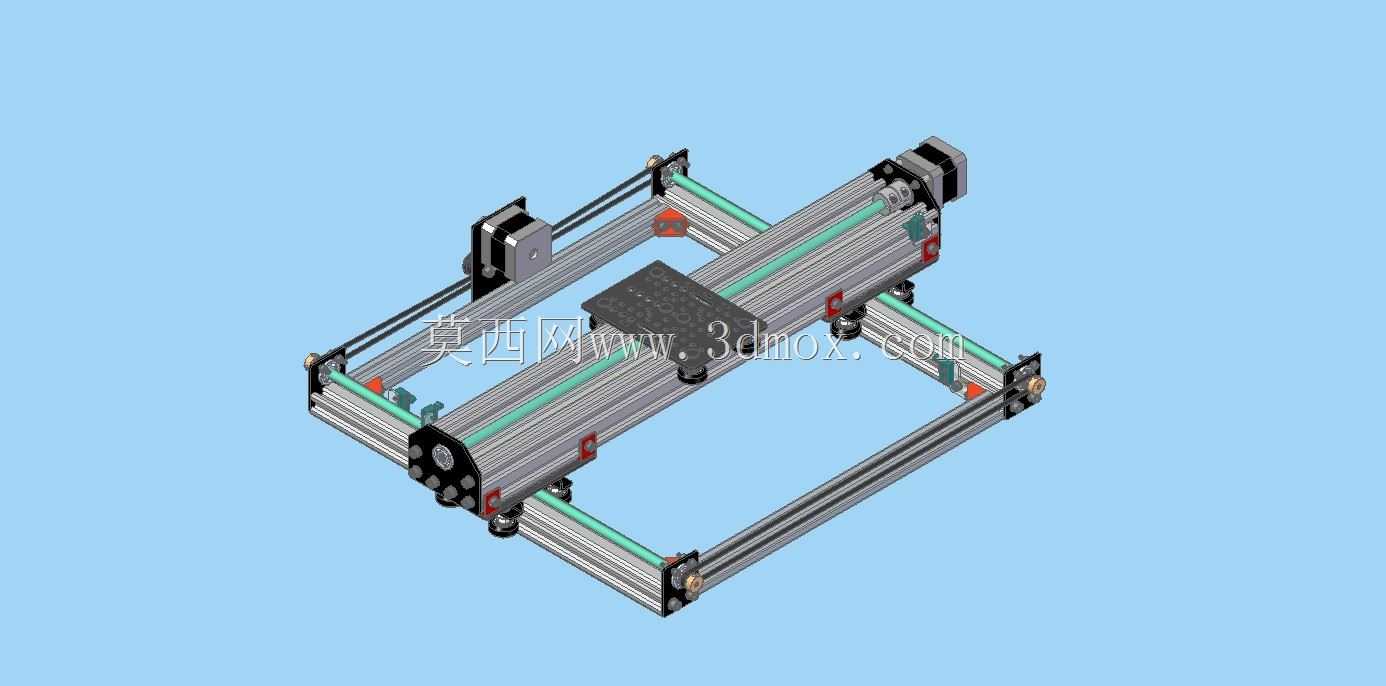

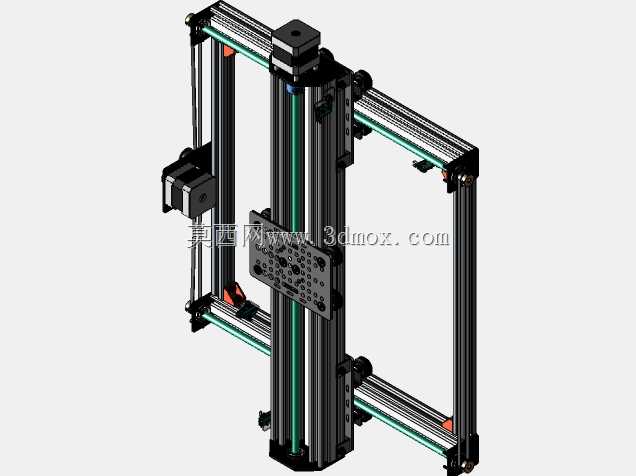

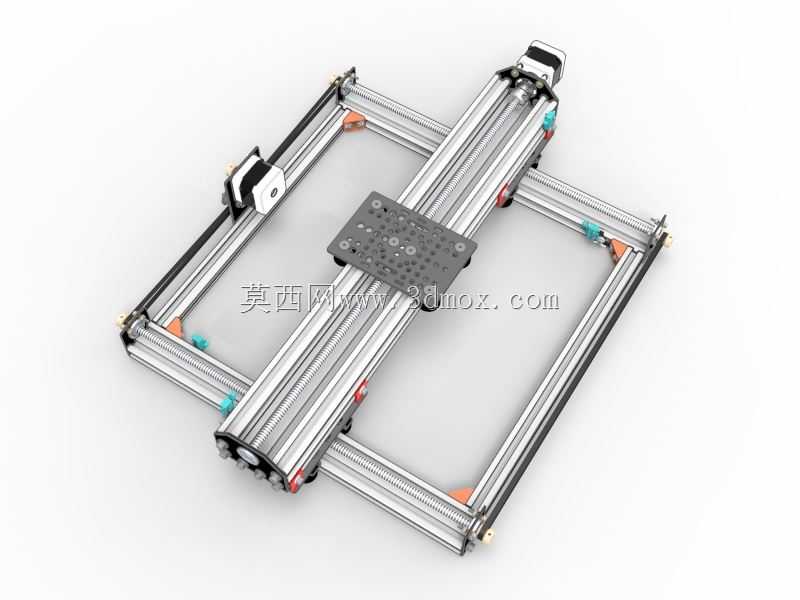

这款双轴直线传动XY运动滑台，是桌面级精密位移作业场景中的核心执行结构，可广泛适配桌面数控作业、小型物料点位移送、平面轨迹加工、检测工位样品平移等多类轻工业生产与实验场景，能够在平面范围内为搭载的作业终端提供稳定的双向直线位移输出，替代人工完成重复度高、定位精度要求严的平面移位动作。从实际用途来看，该滑台可作为小型数控雕刻、点胶作业、平面检测扫描、桌面级增材制造设备的核心运动载体，也可嵌入小型自动化生产线的物料移送工位，完成工件在不同工序点位间的精准转运，适配小尺寸、轻负载的作业需求，在电子元器件组装、小型工艺品加工、实验室样品测试等场景中都能发挥稳定作用。在功能特性上，该滑台采用双轴正交布局，X、Y两个运动方向相互独立又协同配合，可实现平面范围内任意点位的精准到达；传动结构采用精密丝杆配合线性光轴导轨的组合，丝杆传动具备传动精度高、反向间隙小、负载能力适配轻载场景的优势，光轴导轨则为运动平台提供顺滑的直线导向，同时约束运动过程中的径向偏移，保证平台移动过程中的平稳性，避免运行卡顿或位置偏移；两端搭配的步进动力单元可精准控制位移距离，配合驱动控制系统可实现不同速度、不同位移步距的调节，满足不同作业场景下的位移精度与移动速度需求。从设计思路来看，这款滑台采用模块化的搭建逻辑，整体框架采用标准圆轨型材作为支撑主体，所有连接部件、固定座都采用标准化的连接结构，既降低了整体的装配难度，也方便后期根据使用需求调整有效行程，或是更换不同导程的丝杆来适配不同的传动速度与精度要求；运动平台预留了密集的安装孔位，可灵活搭载不同的作业终端，比如点胶阀、雕刻主轴、检测探头、吸附夹具等部件，无需额外制作复杂的转接结构，大幅提升了结构的适配性；整体结构没有冗余的复杂部件，所有传动部件都外露布置，既方便日常的润滑维护，也能及时排查运行过程中的卡顿、松动问题，降低后期的维护成本。在外形尺寸与安装边界上，该滑台整体为矩形框架结构，正交布置的双轴导轨形成规整的矩形运动范围，安装时仅需固定框架底部的四个支撑脚即可完成整机固定，无需额外制作大型安装基座；运动平台的移动范围完全处于框架边界内部，运行过程中不会出现部件超出框架轮廓的情况，可有效避免运动过程中与周边设备发生干涉，适配桌面级狭小空间的安装使用需求；整体结构的负载重心始终处于导轨支撑范围内，即使搭载额定范围内的作业终端，也不会出现偏载卡顿的问题，保证长期运行的稳定性与定位精度。
