电子实验用无焊面包板三维建模作品

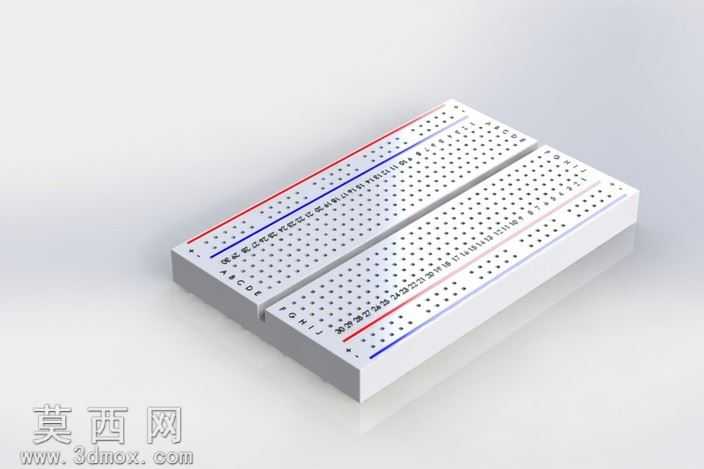

本作品为电子实验常用的无焊面包板三维模型，建模过程以还原实物真实结构与使用特征为核心目标，首先通过实物测绘获取基础尺寸参数，确定整体长方体基座的长宽高比例，以及表面插孔区域的排布规则。建模阶段先构建基座主体结构，采用实体拉伸命令生成一体化的绝缘基座基体，基座边缘做微小圆角处理还原实物的注塑工艺特征，避免尖锐棱角的失真表现。针对表面密布的导电插孔，采用线性阵列命令完成排布，严格遵循真实面包板的插孔间距标准，区分上下电源轨的红蓝标识区域与中间元件插接区域的行列分布，每一个插孔都做内凹的圆柱孔特征，还原插孔的凹陷视觉效果，同时在插孔旁蚀刻对应的行列字母数字标识，通过草图文字包覆命令实现标识的凹陷质感，与实物的丝印标识特征保持一致。材质设置阶段，基座部分选用哑光乳白色硬质塑料材质，调整材质的粗糙度与漫反射参数，还原ABS塑料的温润哑光质感，避免过度反光造成的塑料质感失真；电源轨旁的红蓝标识线采用高饱和度的红、蓝哑光色材质，与白色基座形成清晰的视觉区分；插孔内部设置浅灰色哑光材质，模拟内部金属导电片被遮挡的视觉效果。渲染阶段采用柔和的顶光搭配侧方补光，弱化硬阴影的存在感，突出模型表面的插孔排布细节与材质质感，通过45度俯视角的渲染角度，完整展示面包板的整体外观与分区特征，让观看者可以清晰识别不同功能区域的分布。设计思路上优先保障模型的结构准确性，确保每一处插孔的位置、标识的排布都与市售标准面包板完全一致，可用于电子实验教学演示、电路搭建场景的三维可视化展示，模型整体结构规整，特征清晰，既还原了实物的外观细节，也保留了结构的可编辑性，方便后续根据不同规格的面包板调整尺寸参数，适配不同的使用场景需求。
