可吊运式脚手架楼梯塔悬挂锁固结构设计

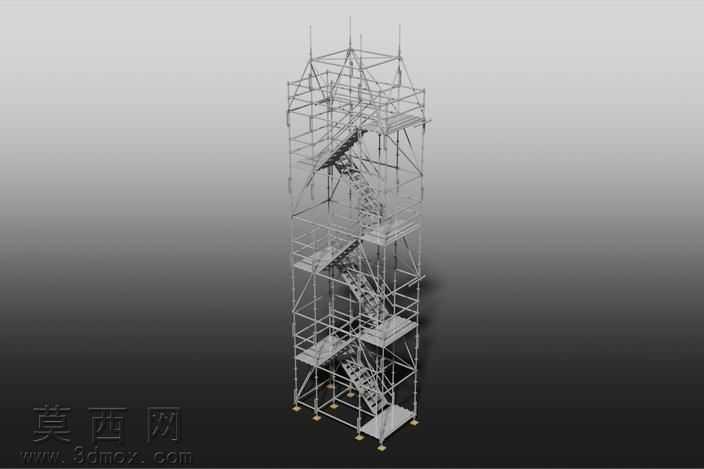

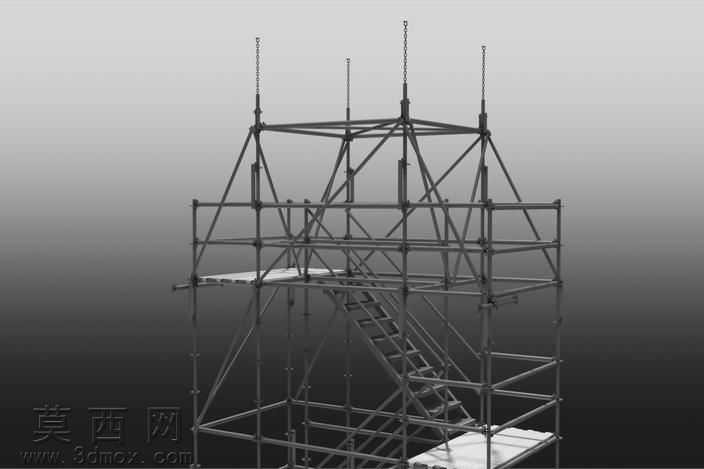

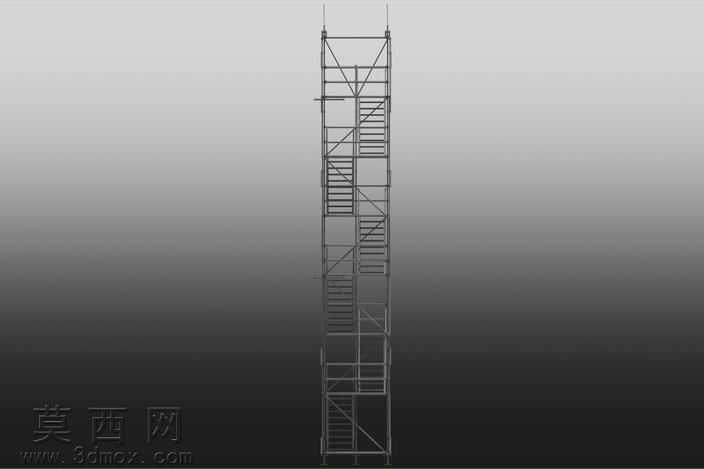

本三维模型针对建筑工地脚手架转场作业的痛点展开设计，核心围绕可整体吊运的脚手架楼梯塔结构，配套设计专用悬挂点与锁固机构，全程采用三维参数化建模完成全结构搭建。建模过程中首先完成主体框架的基准定位，按照脚手架通用杆件规格搭建楼梯塔的主承力框架，对踏步、护栏、横向连接杆件逐一进行特征建模，保证各杆件连接节点的尺寸精度符合建筑施工安全规范要求。针对悬挂点结构，建模时重点强化吊点与主框架的连接过渡结构，采用加厚承力板搭配加强筋的结构形式，通过有限元预校验的受力逻辑优化吊点分布位置，确保整体吊运过程中框架受力均匀，避免局部应力集中导致的结构变形。锁固装置部分采用模块化建模思路，分别设计锁舌、限位卡座、触发机构等独立零件，完成零件装配后添加运动仿真约束，验证锁止与解锁动作的流畅性，保证吊运到位后可快速完成锁固定位，无需重复拆解杆件即可完成工位固定。材质渲染阶段，对脚手架主体杆件赋予金属钢材材质，调整表面粗糙度模拟工程常用镀锌钢管的哑光金属质感，对锁固机构的活动部件做差异化材质区分，便于识别操作部位；悬挂吊点部分采用醒目的警示色材质渲染，突出关键承力部位的位置。整体设计摒弃了传统脚手架转场需完全拆解、二次搭设的繁琐流程，通过集成化的悬挂与锁固结构，实现脚手架楼梯塔的整体吊装转位，结构设计兼顾承力安全性与操作便捷性，各连接节点均做了防脱限位设计，避免吊运过程中杆件松脱，锁止机构设置双重保险结构，固定后可承受施工过程中的常规载荷与侧向冲击力，模型完整还原了各部件的装配关系与细节结构，可直接用于施工方案演示、结构优化改进以及配套零部件的加工参考。
