工业级成套水处理厂区工艺设备布局

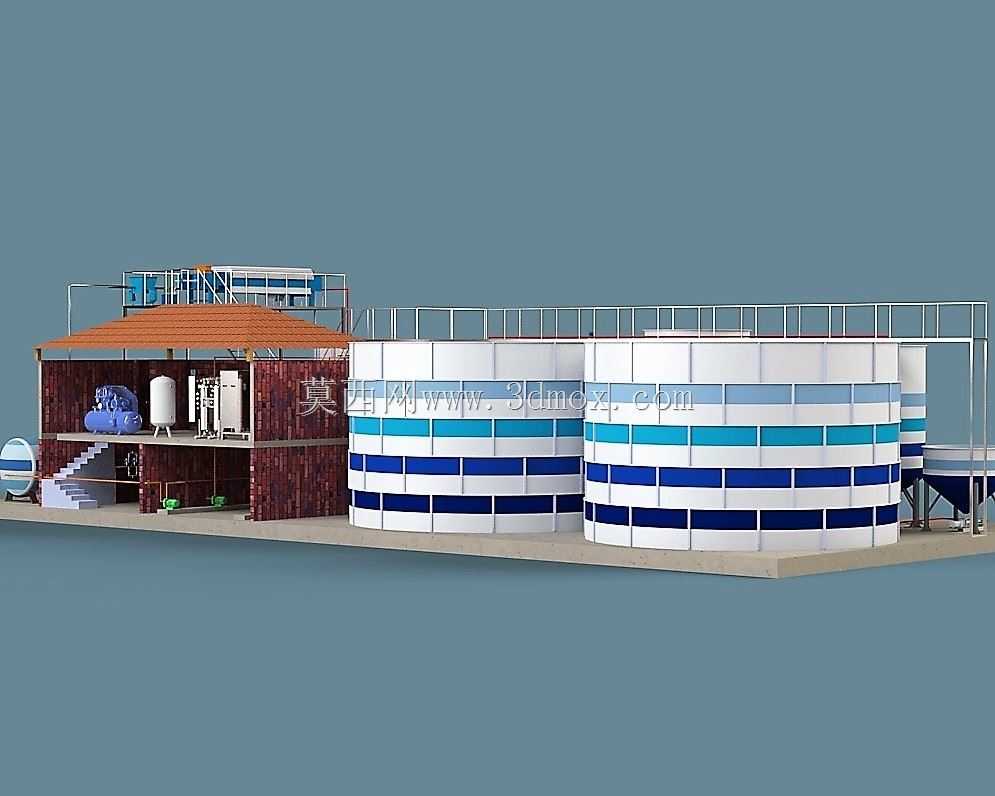

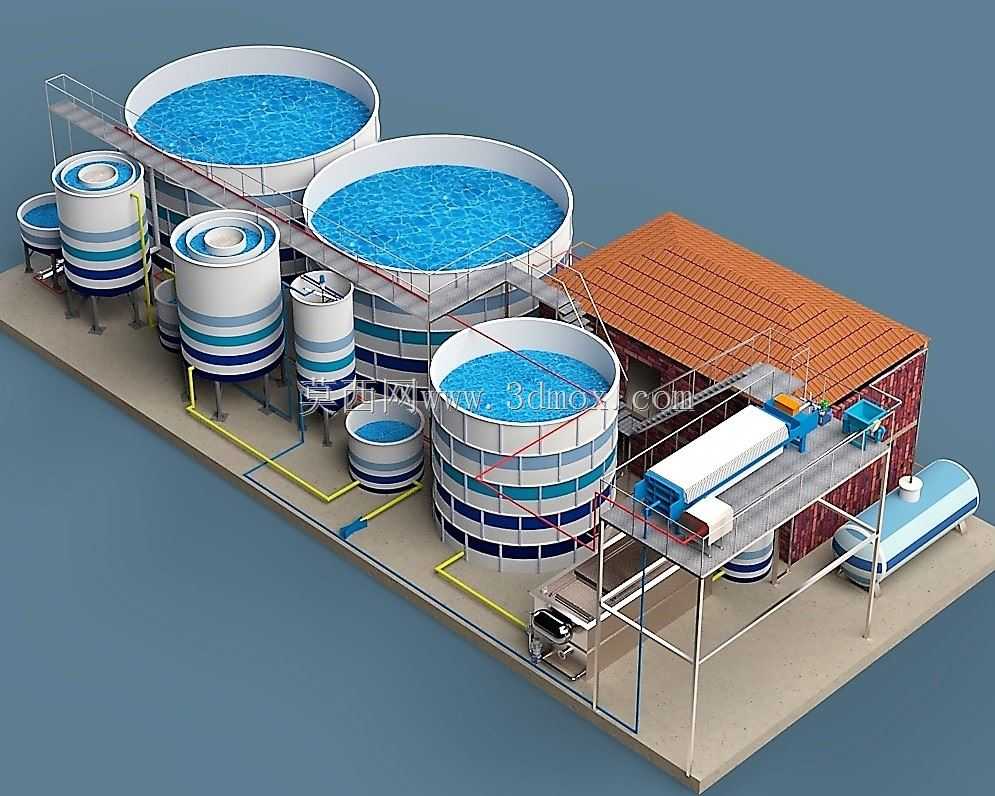

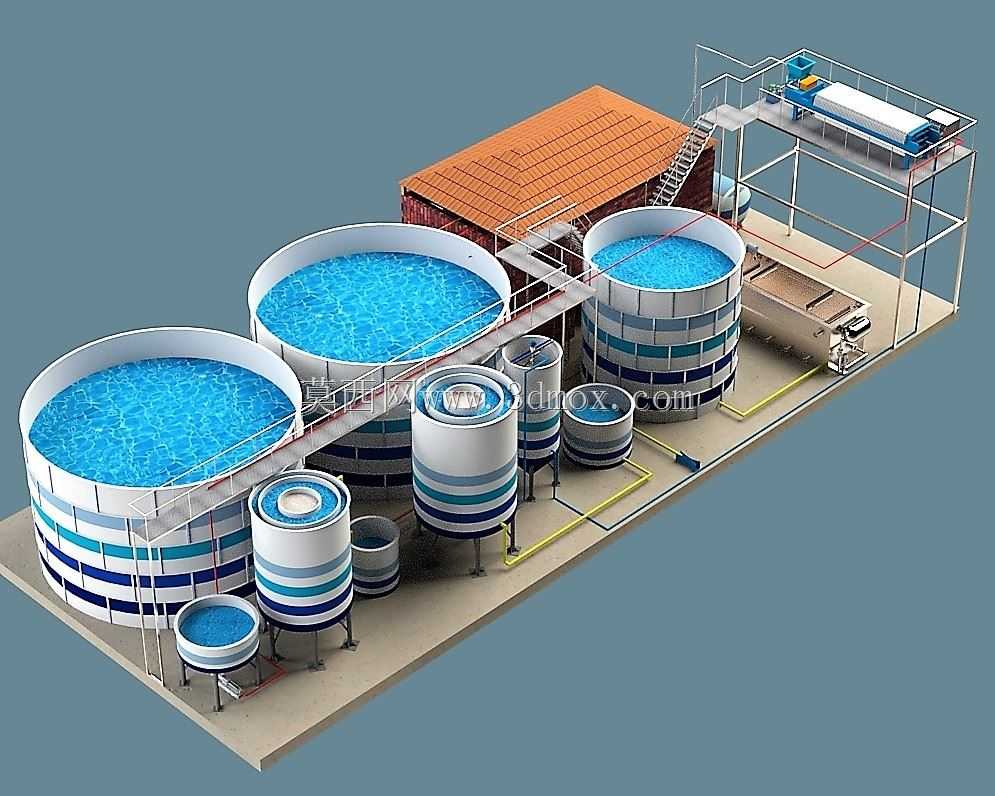

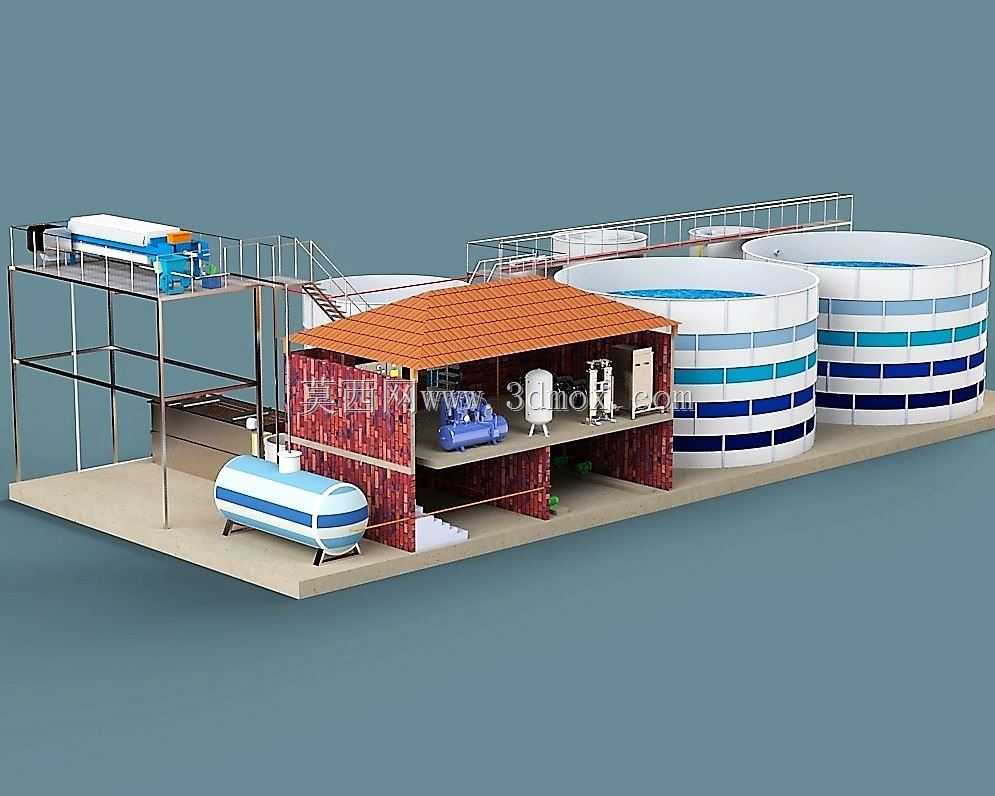

这套三维布局还原了中小型工业水处理厂区的完整工艺配置，可应用于工业园区生产废水处理、城镇中小型净水站、工矿企业生产用水循环净化等场景，覆盖从原水接入、多级沉淀、过滤净化到污泥脱水的全流程工艺环节，能够直观呈现水处理厂区的设备排布逻辑与物料流向，为厂区规划、工艺交底、施工安装提供可视化参考。整套系统以多组不同容积的圆柱罐体为核心处理单元，不同尺寸的罐体分别承担原水调节、混凝沉淀、多级过滤、清水存储的功能，大直径敞口罐体为沉淀单元，内部可容纳待处理水体完成悬浮物自然沉降，罐体顶部设置巡检走道与防护栏杆，满足日常运维的人员通行需求；带密封顶盖的中小型罐体为过滤与反应单元，外部设置的蓝白环向标识可区分不同工艺段的罐体，避免运维过程中出现操作混淆。罐体之间通过不同颜色的工艺管线连接，黄色管线为药剂输送管路，蓝色管线为水体输送管路，清晰区分不同介质的流向，管线沿罐体支腿与地面支架排布，预留了足够的安装与检修空间，避免管线交叉干扰运维操作。厂区一侧设置架空操作平台，平台上布置板框压滤机作为污泥脱水单元，用于处理沉淀环节排出的含泥废水，压滤机配套进料泵、输送机构，可将脱水后的泥饼直接输送至存储区域，平台高度适配压滤机的出料高度，下方预留了泥饼转运的车辆通行空间，同时配套的附属厂房可用于放置配电设备、加药装置与运维工具，红瓦屋面的厂房设计兼顾了设备防护与低成本建设需求。设计过程中充分考虑了设备的安装边界与运维空间，所有罐体支腿的排布间距满足设备承重要求，罐体之间的检修通道宽度符合工业厂区安全规范，架空平台的爬梯与护栏设置符合安全操作要求，整套布局的占地尺寸适配中小型厂区的用地条件，既保证了水处理工艺的完整流程，又尽可能压缩了不必要的占地空间，同时各设备的接口位置预留了足够的管线安装余量，可根据实际项目的处理量需求调整罐体容积与设备参数，适配不同规模的水处理项目建设需求。
