小功率光伏组件用分体式太阳能接线盒结构

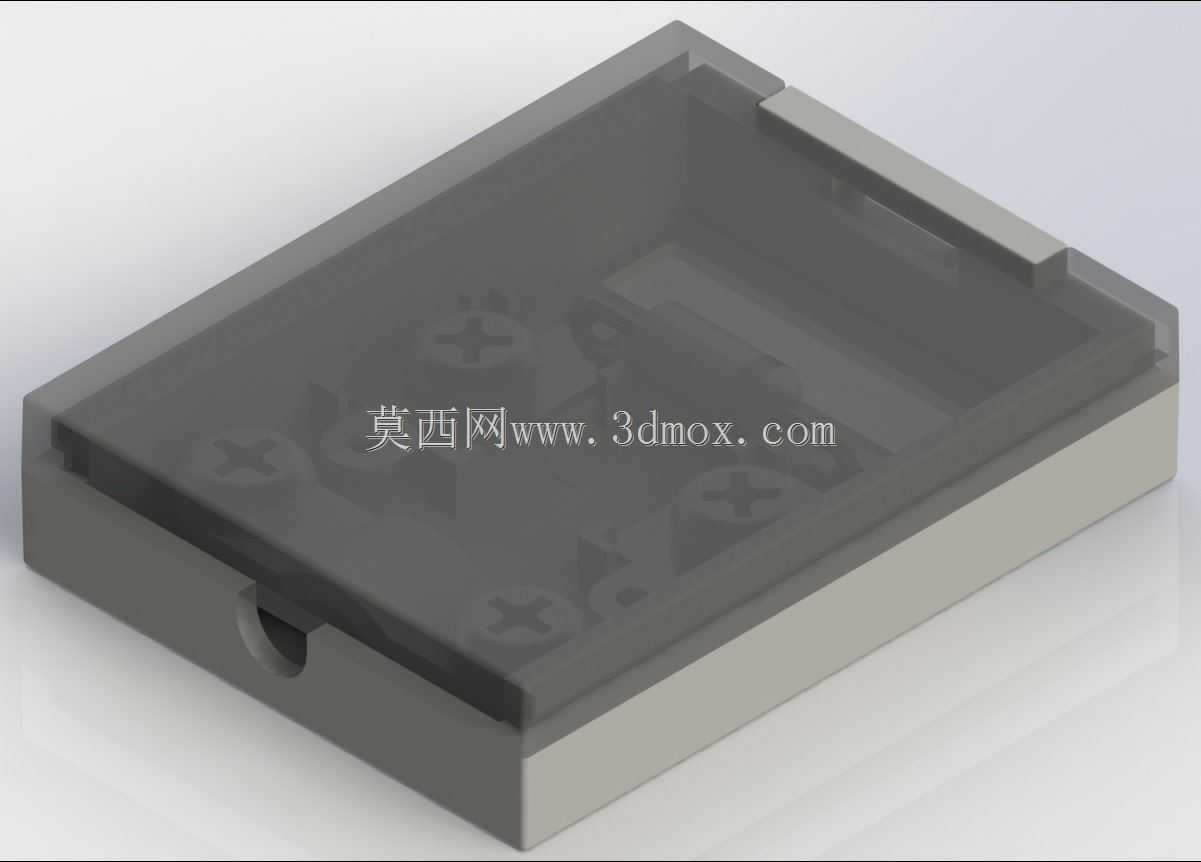

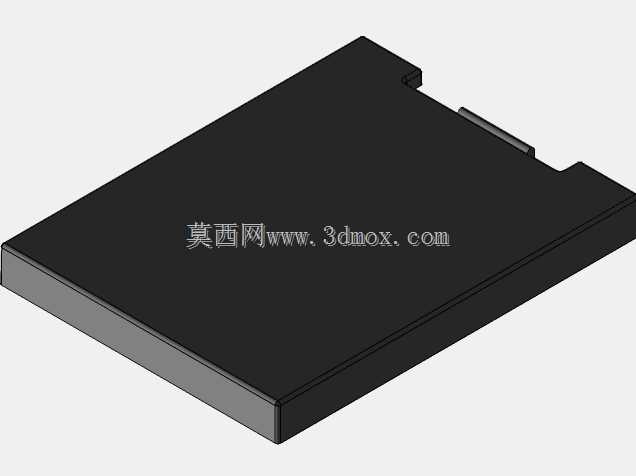

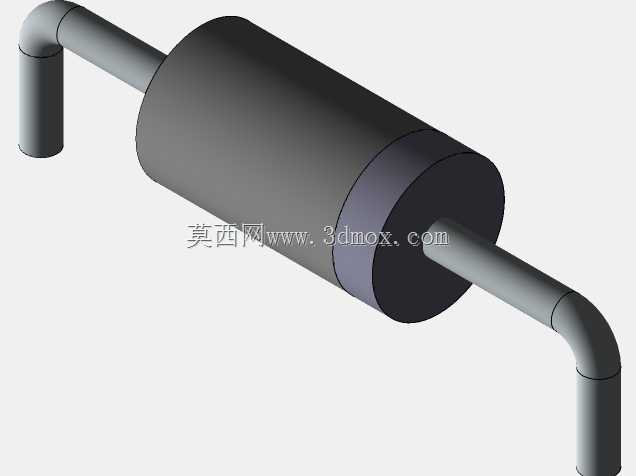

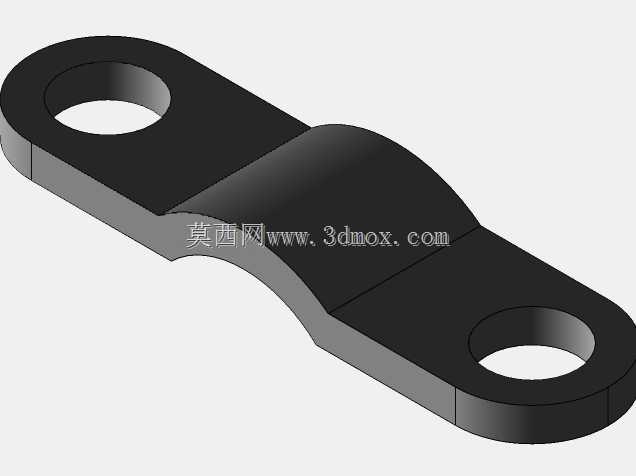

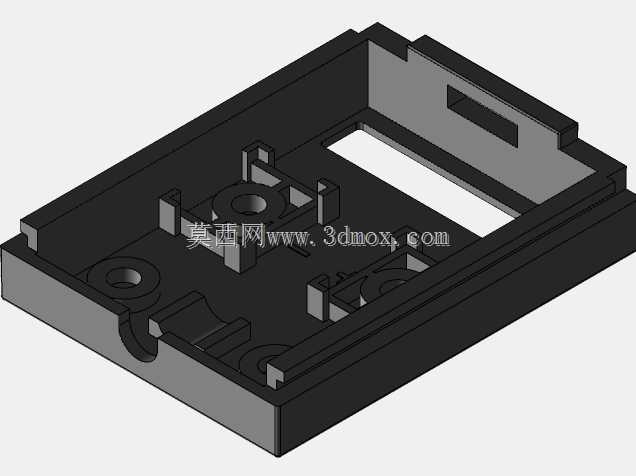

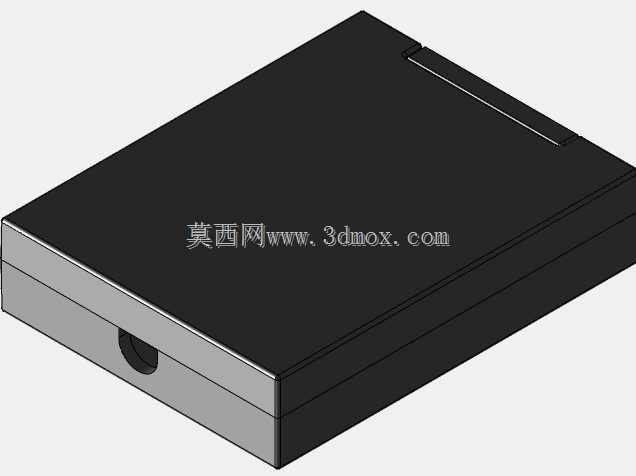

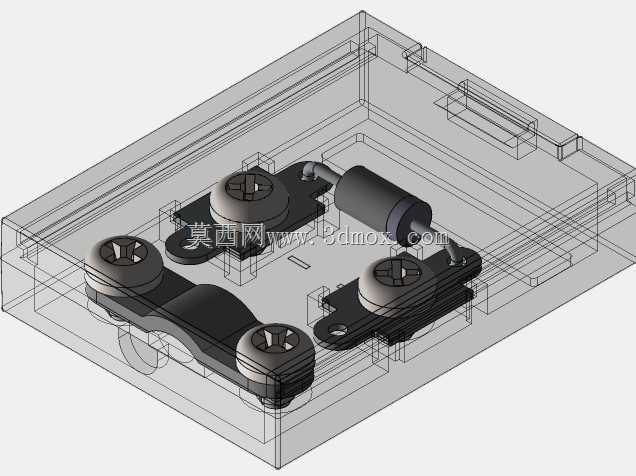

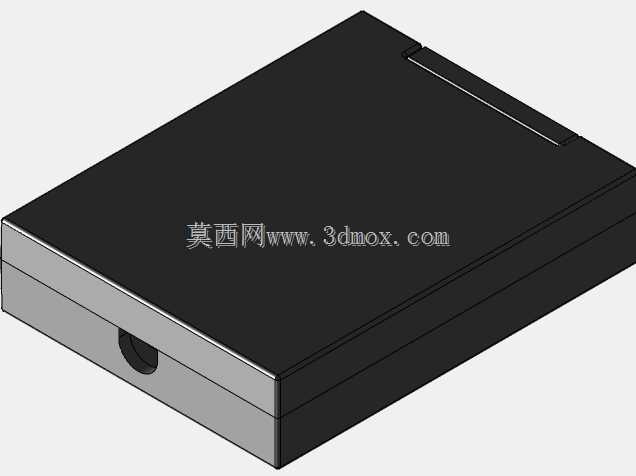

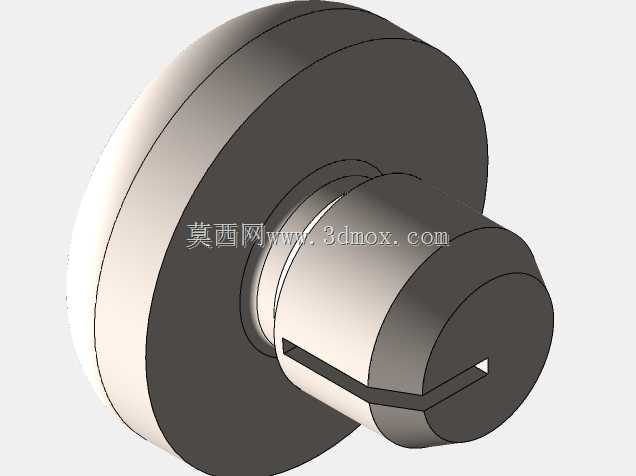

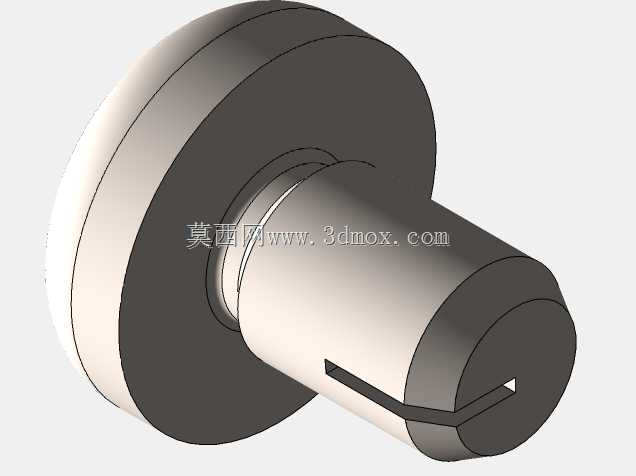

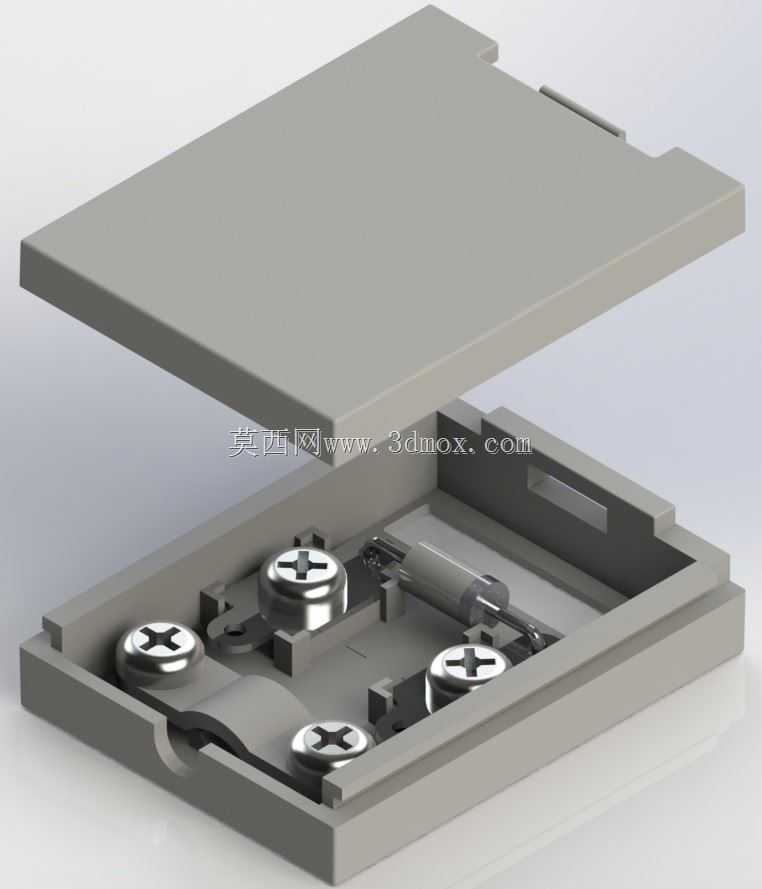

这款接线盒主要应用于5W至20W功率区间的小型分布式光伏组件、离网型户用光伏小系统、便携式太阳能充电设备以及光伏照明类产品的电气连接环节，是光伏组件与外部用电、输电线路之间的核心衔接部件，承担着组件内部电池串电流导出、电路过载保护、反向电流阻断以及外部环境防护的关键作用，能够避免组件在局部遮挡、线路错接等异常工况下出现电池片过热烧毁、热斑效应加剧的问题，保障小功率光伏系统长期运行的稳定性与安全性。从功能特性来看，该接线盒采用上下盖分体式结构设计，盒体内部预留了四个导电端子安装位，可适配小功率组件常见的四汇流条引出布局，端子采用十字槽锁紧螺丝固定，既能够保证汇流条与外接导线的连接压紧力，降低接触电阻带来的功率损耗，也方便现场安装时的接线操作，无需特殊压接工具即可完成可靠连接。盒体内部的导电部件布局经过优化，相邻端子之间设置了足够的电气间隙与爬电距离，能够满足低压直流光伏系统的绝缘耐压要求，避免相邻电极之间出现拉弧、短路的风险。在设计思路上，这款接线盒充分考虑了小功率光伏组件的安装使用场景，整体采用扁平化薄型设计，盒体轮廓方正，边缘做了圆角过渡处理，既能够减少组件封装后的整体突出厚度，降低运输、安装过程中盒体受外力磕碰损坏的概率，也能减少户外使用时的风阻，提升组件整体的抗风载能力。上盖与下盒采用滑动扣合的装配方式，无需额外打胶或螺丝固定即可完成盒体封合，能够简化生产环节的装配工序，提升组件生产的组装效率；针对户外使用的防护需求，盒体结构设计时预留了密封件安装空间，可适配配套的密封胶圈实现盒体内部的防水防尘保护，能够阻挡日常雨水、扬尘进入盒体内部侵蚀导电部件，适配户外露天的安装使用环境。从安装边界来看，这款接线盒的下盒底部为平整安装面，可通过粘接或卡扣固定的方式贴合在光伏组件背板的引出线位置，盒体侧面预留了外接导线的出线槽位，可适配常规线径的光伏专用连接导线，安装时不会与组件的铝边框、玻璃层压边缘产生结构干涉，能够适配多数常规尺寸的小功率晶硅、薄膜光伏组件的背板布局，无需对组件原有封装结构做额外调整即可完成适配安装。
